【新06J711】 塑钢节能门窗（四腔三密封）

塑钢节能门窗（四腔三密封） 新06J711

批准部门：新疆维吾尔自治区建设厅
编制单位：新疆建筑设计研究院
参编单位：新疆屯河型材有限公司、新疆郑和工贸有限公司
批准文号：新建设【2006】8号
统一编号：DBJT27-67-06
实行日期：2006年7月7日

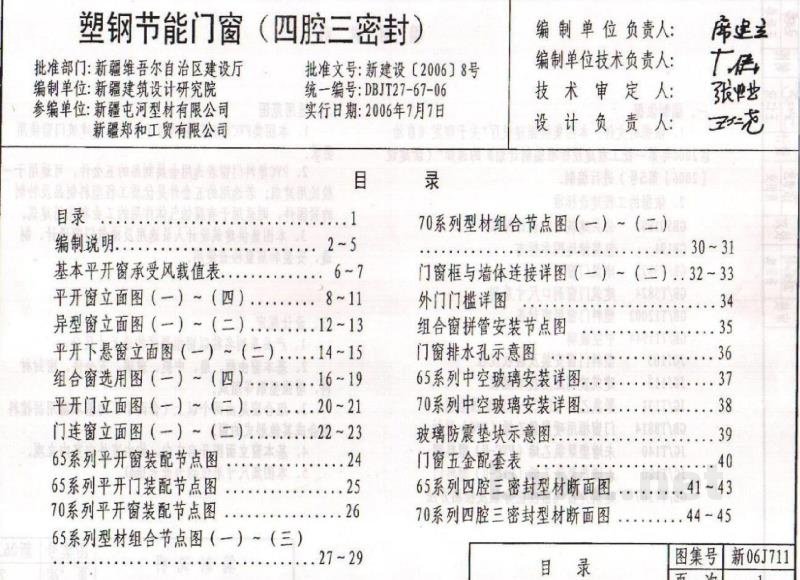

目录
1. 编制说明
2. 适用范围
3. 设计规定
4. 选用说明
5. 品种和规格
6. 技术要求
7. 成品包装和标志
8. 安装要求
9. 保养维护
10. 运输
11. 储存
12. 编制说明
13. 索引方法
14. 附表

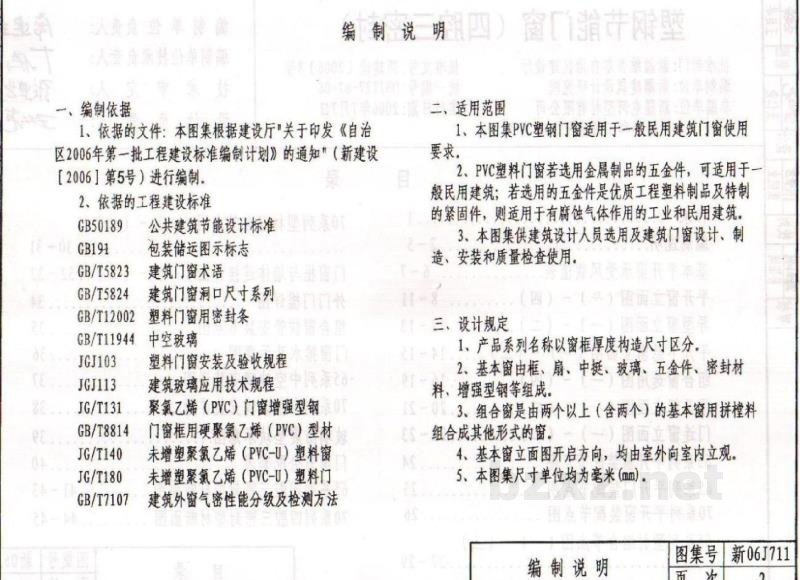

一、编制依据
1、依据的文件：本图集根据建设厅关于印发《自治区2006年第一批工程建设标准编制计划》的通知（新建设【2006】第5号）进行编制。
2、依据的工程建设标准：
GB50189 公共建筑节能设计标准
GB191 建筑门窗术语
GB/T5823 建筑门窗尺寸系列
GB/T5824 塑料门窗用密封条
GB/T12002 中空玻璃
GB/T11944 窗
JGJ103 塑料门窗安装及验收规程
JGJ113 建筑玻璃应用技术规程
JG/T131 建筑门窗
GB/T8814 聚氯乙烯（PVC）门窗增强型钢
JG/T140 门窗框用硬聚氯乙烯（PVC-U）塑料型材
JG/T180 未增塑聚氯乙烯（PVC-U）塑料窗
GB/T7107 建筑外窗气密性能分级及检测方法

二、适用范围
1、本图集PVC塑钢门窗适用于一般民用建筑使用要求。
2、PVC塑料门窗若选用金属制品的五金件，可适用于一般民用建筑；若选用的五金件是优质工程塑料制品及特制的紧固件，则适用于有腐蚀气体作用的工业和民用建筑。
3、本图集供建筑设计人员选用及建筑门窗设计、制造、安装和质量检查使用。

三、设计规定
1、产品系列名称以窗框厚度构造尺寸区分。
2、基本窗由框、扇、中挺、玻璃、五金件、密封材料、增强型钢等组成。
3、组合窗是由两个以上（含两个）的基本窗用拼接料组合成其他形式的窗。
4、基本窗立面图开启方向，均由室外向室内立观。
5、本图集尺寸单位均为毫米(mm)。

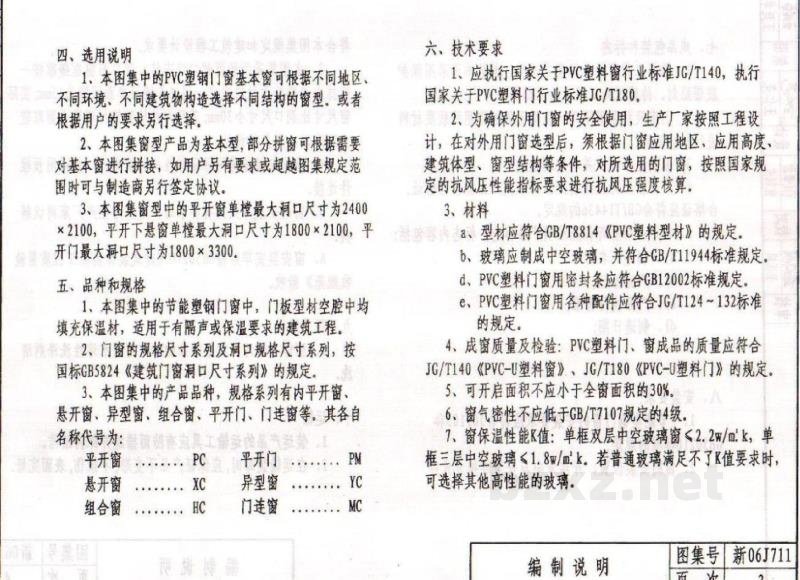

四、选用说明
1、本图集中的PVC塑钢门窗基本窗可根据不同地区不同环境、不同建筑物构造选择不同结构的窗型，或者根据用户的要求另行选择。
2、本图集窗型产品为基本型，部分拼窗可根据需要对基本窗进行拼接。如用户另有要求或超越图集规定范围时，可与制造商另行签订协议。
3、本图集窗型中的平开窗单扇最大洞口尺寸为2400×2100，平开下悬窗单扇最大洞口尺寸为1800×2100，平开门最大口尺寸为1800×3300。

五、品种和规格
1、本图集中的节能塑钢门窗基本窗可根据不同地区不同环境、不同建筑物构造选择不同结构的窗型。
2、本图集中的门窗的规格尺寸系列及洞口规格尺寸系列，按国标GB5824《建筑门窗洞口尺寸系列》的规定。
3、本图集中的产品品种、规格系列有内平开、悬开窗、异型窗、组合窗、平开门、门连窗等，其各自名称代号为：平开窗 (PC)、悬开窗 (XC)、组合窗 (HC)、平开门 (PM)、异型窗 (YC)、门连窗 (MC)。

六、技术要求
1、应执行国家关于PVC塑料窗行业标准JG/T140、执行国家关于PVC塑料门行业标准JG/T180。为确保外用门窗的安全使用，生产厂家在对外用门窗选型后，须根据门窗应用地区、应用高度、建筑体型、窗型结构等条件，按照国家规定的抗风压性能指标要求进行抗风压强度核算。
2、材料要求：
a、型材应符合GB/T8814《PVC塑料型材》的规定；
b、玻璃应制成中空玻璃，并符合GB/T11944标准规定；
c、PVC塑料门窗用密封条应符合GB12002标准规定；
d、PVC塑料门窗用各种配件应符合JG/T124~132标准的规定。
3、成窗质量及检验：
a、PVC塑料门、窗成品的质量应符合JG/T140《PVC-U塑料窗》、JG/T180《PVC-U塑料门》的规定；
b、可开启面积不应小于全窗面积的30%；
c、窗气密性不应低于GB/T7107规定的4级；
d、窗保温性能K值：单框双层中空玻璃窗 < 2.2 W/(m²·K)，单框三层中空玻璃 < 1.8 W/(m²·K)。若普通玻璃满足不了K值要求时，可选择其他高性能玻璃。

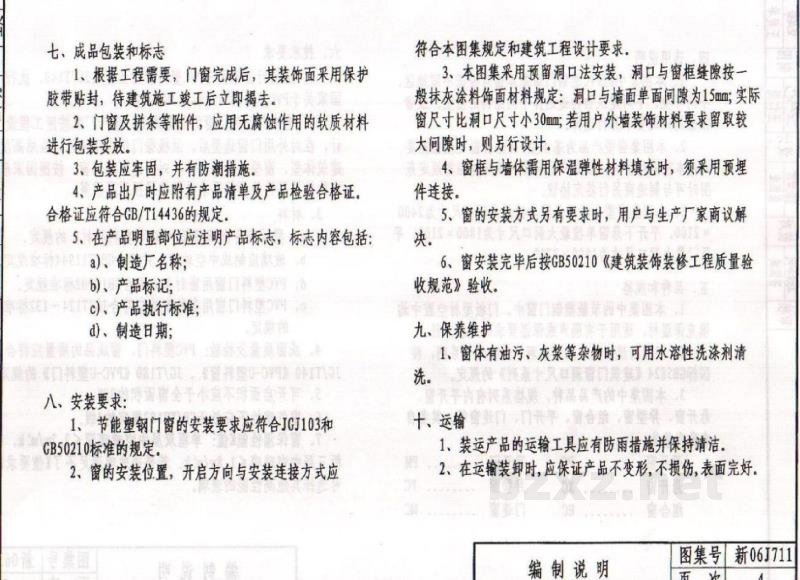

七、成品包装和标志
1、根据工程需要，门窗完成后，其装饰面采用保护胶带贴封，待建筑施工竣工后立即揭去。
2、门窗及拼条等附件，应用无腐蚀作用的软质材料进行包装存放。
3、包装应牢固，并有防潮措施。
4、产品出厂时应附有产品清单及产品检验合格证，合格证应符合GB/T14436的规定。
5、应在产品明显部位注明产品标志，标志内容包括：制造厂名称、产品标记、产品执行标准、制造日期。

八、安装要求
1、节能塑钢门窗的安装要求应符合JGJ103和GB50210标准的规定。
2、窗的安装位置、开启方向与安装连接方式应符合本图集规定和建筑工程设计要求。
3、本图集采用预留洞口法安装，洞口与窗框缝隙按一般抹灰涂料饰面材料规定：洞口与墙面单面间隙为15mm，实际窗尺寸比洞口尺寸小30mm。若用户外墙装饰材料要求留取较大间隙时，则另行设计。
4、窗框与墙体需用保温弹性材料填充时，须采用预埋件连接。
5、窗安装完毕后按GB50210《建筑装饰装修工程质量验收规范》验收。

九、保养维护
窗体有油污、灰浆等杂物时，可用水溶性洗涤剂清洗。

十、运输
1、装运产品的运输工具应有防雨措施并保持清洁。
2、在运输装卸时，应保证产品不变形、不损伤、表面完好。

十一、储存
1、产品应放置在通风、防雨、干燥、清洁的地方，严禁与有腐蚀作用的物质接触。
2、产品储存环境温度应低于50°C，不能在阳光下暴晒，距热源不小于1米。
3、产品不应直接接触地面，底部垫高应不小于100mm；产品应立放，立放角不应小于70度，并有防倾倒措施。

十二、编制说明
本塑钢节能门窗图集系根据新疆主要型材生产厂家的产品及门窗的资料，结合新疆地区建筑节能要求，由新疆屯河型材有限公司和新疆郑和工贸有限公司参加编制。

附表：
表1 抗风压性能分级
分级 | 指标值P (kPa)
1 | 0 < P ≤ 1.0
2 | 1.0 < P ≤ 1.5
3 | 1.5 < P ≤ 2.0
4 | 2.0 < P ≤ 2.5
5 | 2.5 < P ≤ 3.0
6 | 3.0 < P ≤ 3.5
7 | 3.5 < P ≤ 4.0
8 | 4.0 < P ≤ 4.5
9 | 4.5 < P ≤ 5.0
10 | P > 5.0

表2 气密性能分级
分级 | 单位缝长分级指标值 q (m/(m·h)) | 单位面积分级指标值 q (m³/(m²·h))
1 | q ≤ 0.5 | q ≤ 0.5
2 | 0.5 < q ≤ 1.5 | 0.5 < q ≤ 4.5
3 | 1.5 < q ≤ 2.5 | 4.5 < q ≤ 7.5
4 | q > 2.5 | q > 7.5

表3 水密性能分级
分级 | 指标值 ΔP (Pa)
1 | ΔP < 100
2 | 100 ≤ ΔP < 150
3 | 150 ≤ ΔP < 250
4 | 250 ≤ ΔP < 350
5 | 350 ≤ ΔP < 500
6 | 500 ≤ ΔP < 700
7 | ΔP ≥ 700
