【12ZG206】 钢筋混凝土锚杆静压桩（中南标图集）

钢筋混凝土锚杆静压桩

批准单位：湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖北省住房和城乡建设厅、广东省住房和城乡建设厅、湖北省住房和城乡建设厅、海南省住房和城乡建设厅

主编单位：湖北省建筑科学研究设计院
批准文号：鄂建文[2012]42号
图集号：12ZG206
生效日期：2012.8.1

主编单位负责人：家谦
主编单位技术负责人：张戈西
技术审定人：汪日新
设计负责人：邓永山

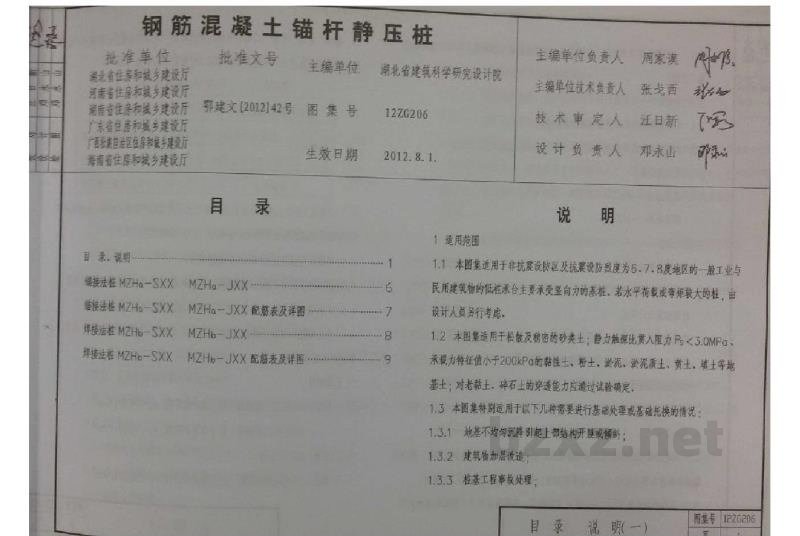

目录

1 说明
1.1 适用范围
1.2 适用土类
1.3 适用情况
2 设计参数
3 设计依据
4 基本要求
5 采用材料
6 选用方法
7 制作、施工注意事项
7.9 锚杆构造及选用
7.10 压注孔布置
7.11 锚杆与周围结构的最小间距
7.12 桩孔及桩与基础连接构造
8 检验、验收
9 其他

1 说明

1.1 本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区的一般工业与民用建筑的低桩承台主要承受竖向力的基桩，对水平荷载或扭矩较大的桩，由设计人员另行考虑。

1.2 本图集适用于松散及稍密的砂类土，静力触探比贯入阻力3.0MPa、承载力特征值小于200kPa的黏性土，粉土，淤泥，淤泥质土，黄土，填土等地基土；对老黏土、岩石土的穿透能力应通过试验确定。

1.3 本图集特别适用于以下几种需要进行基础处理或基础托换的情况：
1.3.1 地基不均匀沉降引起上部结构开裂或解体；
1.3.2 建筑物加层改造；
1.3.3 基础工程事故处理；
1.3.4 建筑物原采用桩基，因施工机具的大型化或无施工空间或不具备单独的施工条件。

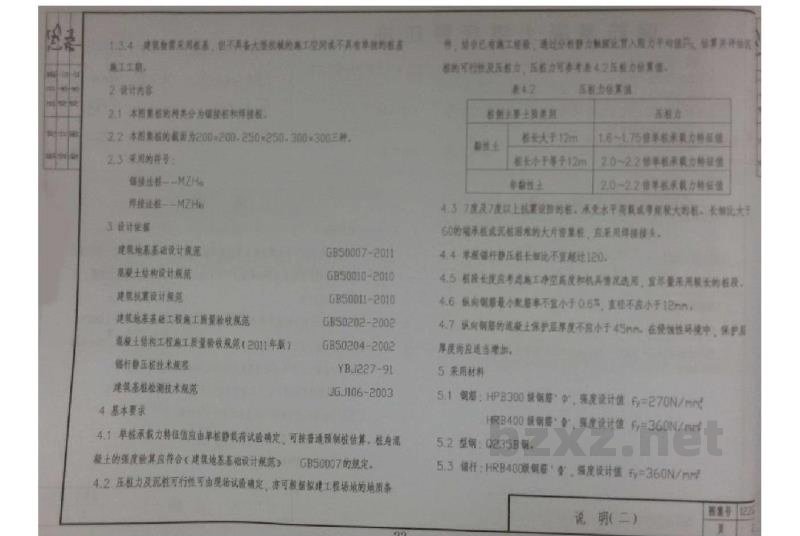

2 设计参数

2.1 本图集的桩径为预制桩与焊接桩。
2.2 本图集的截面为200×200、250×250、300×300三种。
2.3 采用的代号：
锚接法桩——MZHa
焊接法桩——MZHB

3 设计依据

《建筑地基基础设计规范》GB 50007-2011
《混凝土结构设计规范》GB 50010-2010
《建筑抗震设计规范》GB 50011-2010
《建筑地基基础工程施工质量验收规范》GB 50202-2002
《混凝土结构工程施工质量验收规范》GB 50204-2002（2011年版）
《锚杆静压桩技术规程》YBJ 227-91
《建筑基桩检测技术规范》JGJ 106-2003

4 基本要求

4.1 单桩承载力特征值应由单桩静载荷试验确定，可根据地质条件由桩估算。桩身混凝土的强度验算应符合《建筑地基基础设计规范》GB 50007的规定。

4.2 压桩力及施工可行性可由现场试验确定，亦可根据拟建工程场地的地质条件，结合已有施工经验，通过分析判断其施工可行性及压桩力。压桩力建议值见表4.2。

表4.2 压桩力及桩端主要土质类别
| 桩端主要土质类别 | 桩端持力层估算深度 | 压力 | 桩长大于等于12m | 桩长小于等于12m |
| :--- | :--- | :--- | :--- | :--- |
| 软弱土 | 1.6~1.75倍单桩承载力特征值 | - | 1.6~1.75倍单桩承载力特征值 | - |
| 一般土 | 2.0~2.2倍单桩承载力特征值 | - | - | 2.0~2.2倍单桩承载力特征值 |

注：表中数值为压桩力建议值，具体需结合现场条件确定。

4.3 7度及7度以上抗震设防的桩，承受水平荷载或扭矩较大的、长细比大于60的承桩，竖向受压很大的桩，应采用锚接接头。
4.4 单桩锚杆静压桩长细比不宜超过120。
4.5 桩段长度应根据工程净空高度和机具情况选用，宜尽量采用最长的桩段。
4.6 桩身需设最小配筋率不宜小于0.6%，直径不宜小于12mm。
4.7 竖向钢筋混凝土保护层厚度不应小于40mm，在潮湿性环境中，保护层厚度尚应适当增加。

5 采用材料

5.1 钢筋：HPB300级钢筋，强度设计值fy=270N/mm²；HRB400钢筋，强度设计值fy=360N/mm²。
5.2 型钢：Q235B钢。
5.3 锚杆：HRB400级钢筋，强度设计值fy=360N/mm²。
5.4 混凝土强度等级采用C30。
5.5 焊条：HPB300级钢筋、Q235B钢——用E43XX型；HRB400级钢筋——用E50XX型。
5.6 锚接胶泥按《锚杆静压桩技术规程》YBJ 227选用。

6 选用方法

MZHa-Ce)-SXX 锚接法桩
MZHa(b) 焊接法桩

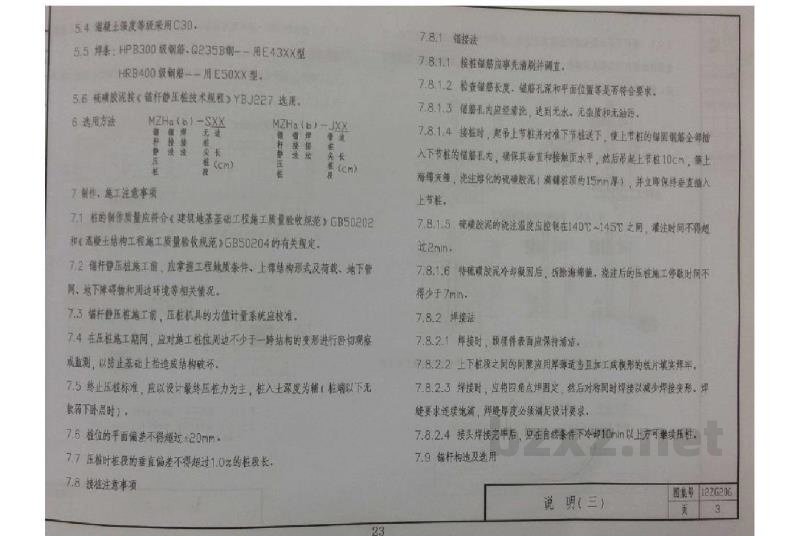

7 制作、施工注意事项

7.1 桩的制作质量应符合《建筑地基基础工程施工质量验收规范》GB 50202和《混凝土结构工程施工质量验收规范》GB 50204的有关规定。
7.2 锚杆静压桩施工前，应掌握工程地质条件、上部结构形式及荷载、地下管道、地下障碍物和周边环境等相关情况。
7.3 锚杆静压桩施工前，压桩机具的力值计量系统应校准。
7.4 在压桩施工期间，应对施工部位周边不少于一跨结构的变形进行密切观察或监测，以防止基础上抬造成结构破坏。
7.5 终止压桩标准，应以设计最终压桩力为主，桩入土深度为辅（桩端以下无软弱下卧层时）。
7.6 桩位的平面偏差不得超过±20mm。
7.7 压桩时桩段的垂直偏差不得超过1.0%的桩身长。

7.8 接桩注意事项

7.8.1 锚接法
7.8.1.1 接桩锚筋应事先清刷并调直。
7.8.1.2 检查锚接长度、锚筋孔深和平面位置等是否符合要求。
7.8.1.3 锚筋孔内应经清洗，达到无水、无杂质和无油污。
7.8.1.4 接桩时，起吊上节桩并对准下节桩送下，使上节桩的锚固钢筋全部插入下节的锚筋孔内，确保其垂直和接触面水平，然后吊起上节桩10cm，辅上海绵夹辅，灌注熔化的硫磺胶泥（满铺桩顶约15mm厚），并立即保持垂直插入上节桩。
7.8.1.5 硫磺胶泥的灌注温度应控制在140℃~145℃之间，灌注时间不得超过2min。
7.8.1.6 硫磺胶泥冷却凝固后，拆除海绵箍，灌注后的压桩施工停歇时间不得少于7min。

7.8.2 焊接法
7.8.2.1 焊接时，预埋件表面应保持清洁。
7.8.2.2 上下桩段之间的间隙应用厚薄适当且加工成模形的铁片填实焊缝。
7.8.2.3 焊接时，应将四角点焊固定，然后对称同时焊接以减少焊接变形。焊缝要求连续饱满，焊缝厚度必须满足设计要求。
7.8.2.4 接头焊接完成后，应在自然条件下冷却10min以上方可继续压桩。

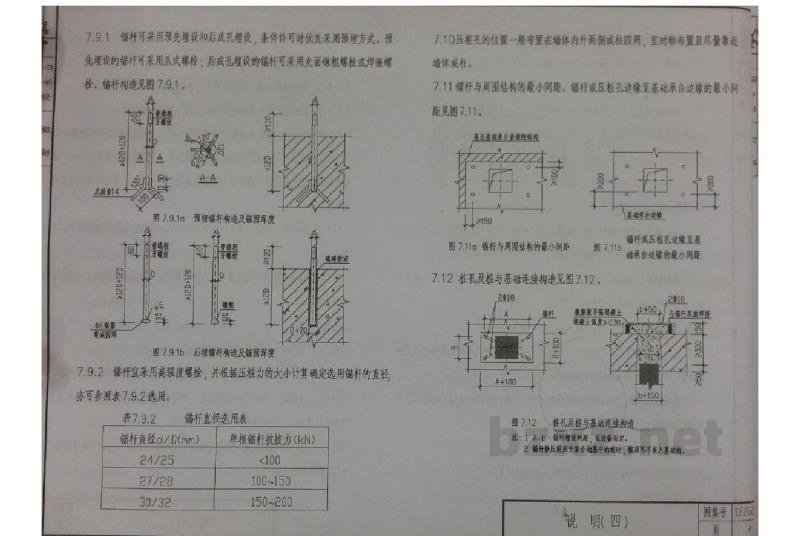

7.9 锚杆构造及选用

7.9.1 锚杆可采用预先埋设和后成孔埋设，条件许可时优先采用预埋方式。预先埋设的锚杆可采用爪式端栓，后成孔埋设的锚杆可采用光面锚杆螺栓或焊箍螺栓。锚杆构造见图7.9.1。

图7.9.1(a) 预埋锚杆构造及锚固深度
图7.9.1(b) 后埋锚杆构造及锚固深度

7.9.2 锚杆宜采用高强度螺栓并根据压桩力的大小计算确定选用锚杆的直径，可参照表7.9.2选用。

表7.9.2 锚杆直径选用表
| 锚杆直径/D (mm) | 24/25 | 27/28 | 30/32 |
| :--- | :--- | :--- | :--- |
| 单根锚杆抗拔力 (kN) | 100 | 100~150 | 150~200 |

7.10 压注孔的位置一般布置在墙体内外两侧或柱四周，宜对称布置且尽量靠近墙体或柱。

7.11 锚杆与周围结构的最小间距，锚杆或压桩孔边缘至基础承台边缘的最小间距见图7.11。

图7.11 锚杆与周围结构的最小间距

7.12 桩孔及桩与基础连接构造见图7.12。

图7.12 桩孔及桩与基础连接构造
注：1. A-B-锚杆埋设间距，由设计定。2. 锚杆静压桩用于复合地基中的桩时，桩顶可不进入基础内。

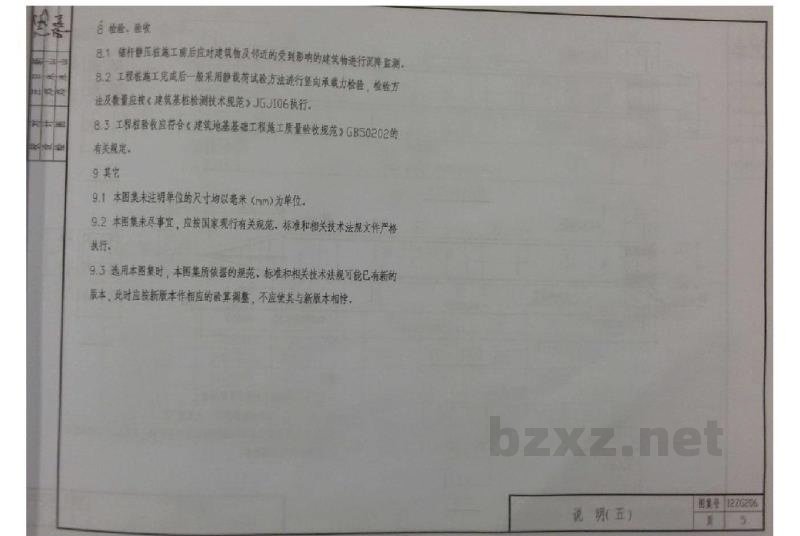

8 检验、验收

8.1 锚杆静压桩施工前后应对建筑物及部近的其他影响的建筑物进行沉降监测。
8.2 工程桩施工完成后一般采用静载荷试验方法进行竖向承载力检验，检验方法及数量应按《建筑基桩检测技术规范》JGJ 106执行。
8.3 工程桩验收应符合《建筑地基基础工程施工质量验收规范》GB 50202的有关规定。

9 其他

9.1 本图集未注明单位的尺寸均以毫米（mm）为单位。
9.2 本图集未尽事宜，应按国家现行有关规范、标准和相关技术法规文件严格执行。
9.3 选用本图集时，本图集所依据的规范、标准和相关技术法规可能已有新的版本，此时应按新版本作相应的验算调整，不应使其与新版本相悖。

配筋表及详图

图1 MZHa-SXX 锚接法桩配筋表及详图
图2 MZHa-JXX 锚接法桩配筋表及详图
图3 MZHb-SXX 焊接法桩配筋表及详图
图4 MZHb-JXX 焊接法桩配筋表及详图
