【05D12】 有线电视工程

有线电视工程 05系列建筑标准设计图集
DBJT03-22—2005 05D12

编制单位：郑州市建筑设计院

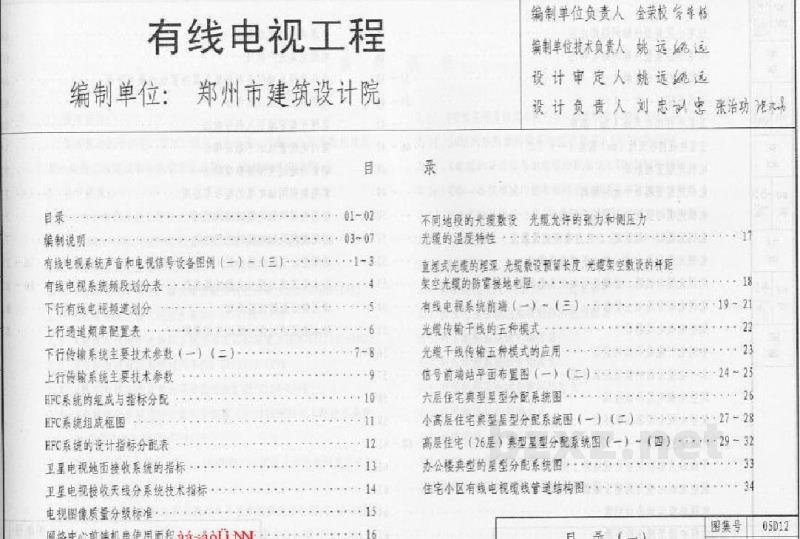

目录

1 编制说明
1.1 编制单位负责人：金荣
1.2 编制单位技术负责人：姚远
1.3 设计审定人：姚远
1.4 设计负责人：刘忠、张治功

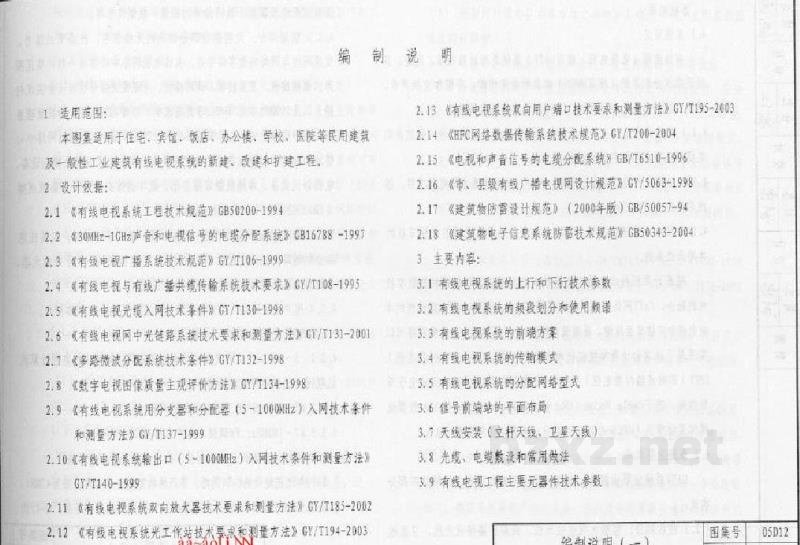

2 适用范围内及设计依据
2.1 适用范围
本图集适用于住宅、宾馆、饭店、办公楼、学校、医院等民用建筑及一般性工业建筑有线电视系统的新建、改建和扩建工程。

2.2 设计依据
2.2.1 《有线电视系统双向用户端口技术要求和测量方法》GY/T 195-2003
2.2.2 《有线电视系统工程技术规范》GB 50200-1994
2.2.3 《30MHz-1GHz声音和电视信号的电线分配系统》GB 16788-1997
2.2.4 《有线电视广播系统技术规范》GY/T 106-1999
2.2.5 《有线电视与有线广播共缆传输系统技术要求》GY/T 108-1995
2.2.6 《有线电视光缆入网技术条件和测量方法》GY/T 130-1998
2.2.7 《有线电视光缆链路系统技术要求和测量方法》GY/T 137-2001
2.2.8 《多路微波分配系统技术条件》GY/T 132-1998
2.2.9 《数字电视图像质量主观评价方法》GY/T 134-1998
2.2.10 《有线电视系统用分支器和分配器（5~1000MHz）入网技术条件和测量方法》GY/T 137-1999
2.2.11 《有线电视系统输出口（5~1000MHz）入网技术条件和测量方法》GY/T 140-1999
2.2.12 《有线电视系统双向放大器技术要求和测量方法》GY/T 185-2002
2.2.13 《有线电视系统光工作站技术要求和测量方法》GY/T 194-2003
2.2.14 《HFC网络数据传输系统技术规范》GY/T 200-2004
2.2.15 《电视和声音信号的电线分配系统》GB/T 6510-1996
2.2.16 《市、县级有线广播电视网设计规范》GY 5063-1998
2.2.17 《建筑物防雷设计规范》（2000年版）GB 50057-94
2.2.18 《建筑物电子信息系统防雷技术规范》GB 50343-2004

3 主要内容
3.1 有线电视系统的上行和下行技术参数
3.2 有线电视系统的频段划分和使用频谱
3.3 有线电视系统的前端方案
3.4 有线电视系统的传输方式
3.5 有线电视系统的分配网络型式
3.6 信号前端站的平面布局
3.7 天线安装（立杆天线、卫星天线）
3.8 光缆电缆敷设和常用做法
3.9 有线电视工程主要元器件技术参数

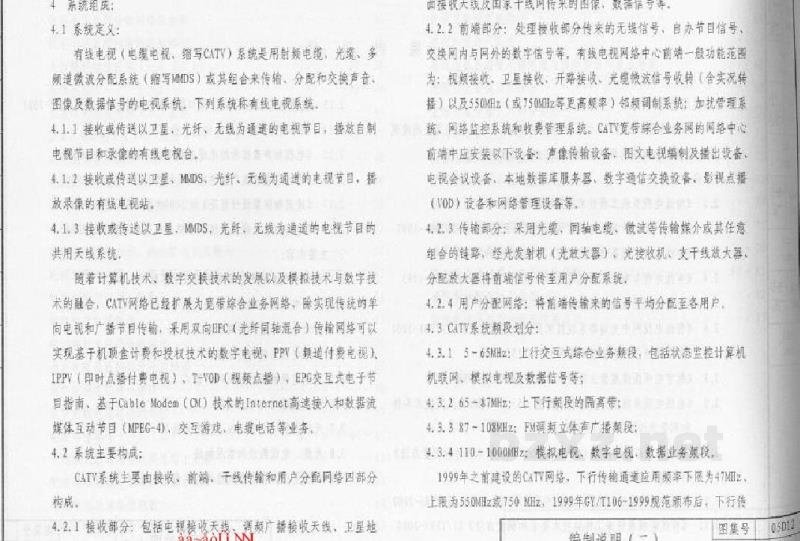

4 系统组成
4.1 系统定义
有线电视（CATV）系统是用射频电缆、光缆、无线微波分配系统（MMDS）或其组合来传送、分配和交换声音、图像及数据信号的电视系统。

4.1.1 前端部分
处理接收部分传来的无线信号，自办节目信号，交换国内与国外的数字信号等。有线电视网络中心前端一般功能范围为：机频接收、卫星接收、开路接收、光信号收转（含实况转播）以及550MHz（或750MHz等更高频率）射频调制系统；加扰管理、网络监控系统和收费管理系统。

4.1.2 接收或传送以卫星、光纤、无线为通道的电视节目，播放自制录像的网络中心。

4.1.3 接收或传送以卫星、MMDS、光纤、无线为通道的电视节目，播放录像的有线电视站。

4.1.4 接收或传送以卫星、MMDS、光纤、无线为通道的电视节目的共用天线系统。

随着计算机技术和网络技术的发展，网络上将扩展为宽带综合业务网络。除实现传统的单向电视和广播节目传输外，采用双向HFC（光纤同轴混合）传输网络可以实现基于机顶盒计费和授权技术的数字电视、PPTV（付费电视）、IPPV（即时点播付费电视）、VOD（视频点播）、EPG交互式电子节目指南、基于Cable Modem（CM）技术的Internet高速接入和数据流媒体互动节目（MPEG-4）、交互游戏、视频电话等业务。

4.2 系统主要构成
CATV系统主要由接收、前端、干线传输和用户分配网络四部分组成。

4.2.1 接收部分
包括电视接收天线、调频广播接收天线、卫星地面接收天线等。

4.2.2 前端部分
前端中应安装以下设备：声像传输设备、图文电视编制及播出设备、电视会议设备、本地数据库服务器、数字通信交换设备、影视点播（VOD）设备和网络管理设备等。

4.2.3 传输部分
采用光缆、同轴电缆、微波等传输媒介或其任意组合的链路，经光发射机（光放大器）、光接收机、支干线放大器、分配放大器，将前端信号传至用户分配系统。

4.2.4 用户分配网络
将前端传输来的信号平均分配至各用户。

4.3 CATV系统频段划分
4.3.1 15-65MHz：上行交互式综合业务频段，包括遥测远控、计算机联网、模数电视、发数据信号等；上行。
4.3.2 65-87MHz：上下行频段的请高带。
4.3.3 87-108MHz：FM调频立体声广播频段。
4.3.4 110-1000MHz：模数电视、数字电视数据业务频段。
1999年之前建设的CATV网络，下行传输通道应用频率下限为47MHz，上限为550MHz或750MHz。1999年GY/T 106-1999规范颁布后，下行传输通道应用频率下限调整为87MHz，上限根据系统规模通常选取下列三种之一：550MHz、750MHz或860MHz。

5 系统设计及设备选择
5.1 传输方式的选择，传输系统的规划和用户分配网络的确定
5.1.1 系统带宽是传输干线设计的主要原始参数之一。系统上限频率的确定应根据传输系统的具体要求，综合考虑投资和长远发展之间的矛盾。小型系统可采用860MHz（含增补频道）系统；大型系统可采用550MHz、750MHz或860MHz（均含增补频道）系统。1000户以上的系统应采用HFC模式设计传输网络。一般说，CATV宽带综合业务网络的65-550MHz用于下行CATV业务，可传输约60-100套模数电视节目，进董废为8MHz；550-750MHz用于下行400套SDTV（标准清晰度数字电视）节目，其中200套用于VOD（视频点播），另外200套用于交互式业务；750-1000MHz用于个人通信。

5.1.2 传输干线的规划，即确定系统所覆盖的用户服务区内传输干线的走向、路由和敷设，分以下几个步骤：
(1) 根据系统容纳的综出口数确定系统的规模：分为A类（10000户以上）、B类（2001-10000户）、C类（300～2000户）、D类（300户以下）等共四类系统。
(2) 根据有线电视用户服务区的分布特点和放大器的覆盖能力。
(3) 根据用户服务区内各单体之间的关系确定干线、支干线。
