【津07SJ111】 围护结构保温构造(干法施工砂加气砌块保温墙)

天津市工程建设标准设计 DBJT29-172-2007
围护结构保温构造
（干法施工砂加气砌块保温墙）
图集号：津07SJ111

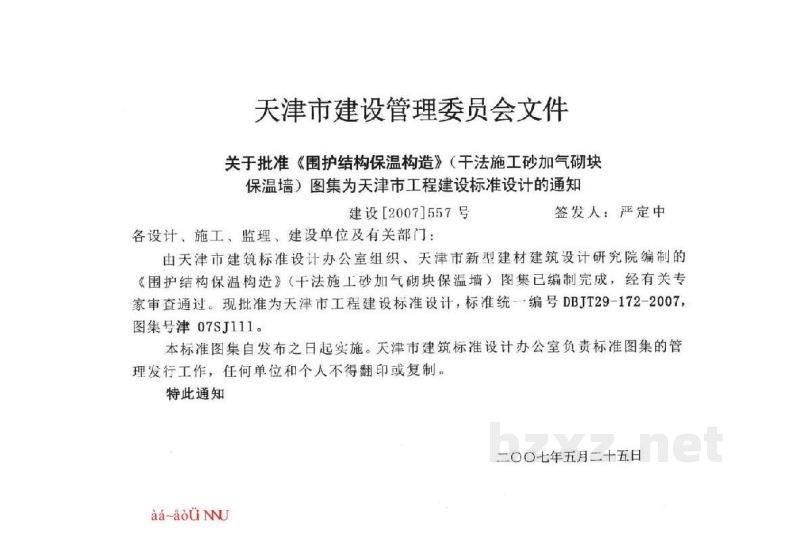

天津市建设管理委员会文件
关于批准《围护结构保温构造》（干法施工砂加气砌块保温墙）图集为天津市工程建设标准设计的通知
建设［2007]557号

各设计、施工、监理、建设单位及有关部门：
由天津市建筑标准设计办公室组织、天津市新型建材建筑设计研究院编制的《围护结构保温构造》（干法施工砂加气砌块保温墙）图集已编制完成，经有关专家审查通过。现批准为天津市工程建设标准设计，标准统一编号DBJT29-172-2007，图集号津07SJ111。
本标准图集自发布之日起实施。天津市建筑标准设计办公室负责标准图集的管理发行工作，任何单位和个人不得翻印或复制。特此通知
二〇〇七年五月二十五日

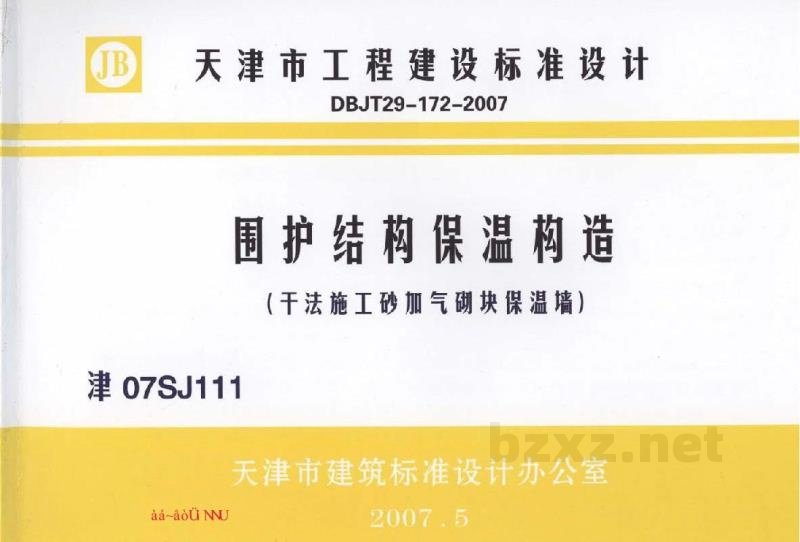

【封面信息】
围护结构保温构造（干法施工砂加气砌块保温墙）
批准部门：天津市建设管理委员会
主编单位：天津市建筑标准设计办公室
实行日期：2007年5月25日
批准文号：建设[2007]557号
统一编号：DBJT29-172-2007
图集号：津07SJ111

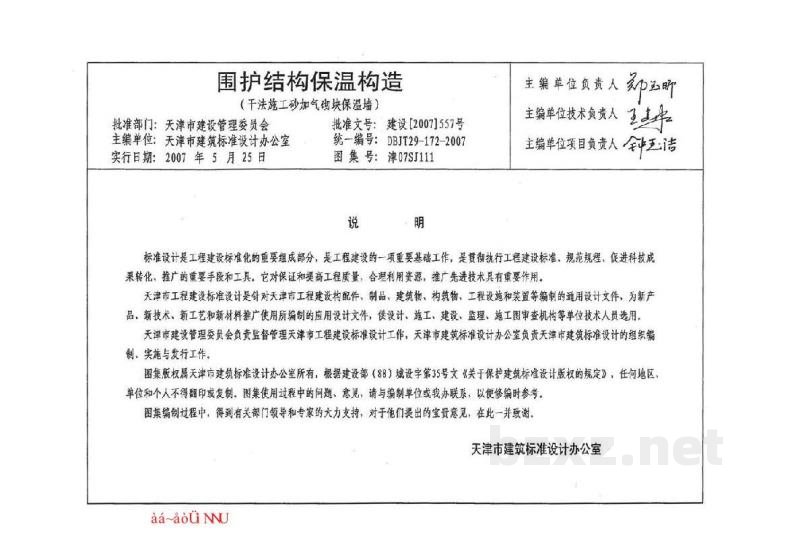

【说明】
标准设计是工程建设标准化的重要组成部分，是工程建设的一项重要基础工作，是贯彻执行工程建设标准、规范规程，促进科技成果转化、推广的重要手段和工具。它对保证和提高工程质量，合理利用资源，推广先进技术具有重要作用。天津市工程建设标准设计是针对天津市工程建设构配件、制品、建筑物、构筑物、工程设施和装置等编制的通用设计文件，为新产品、新技术、新工艺和新材料推广使用所编制的应用设计文件，供设计、施工、建设、监理、施工图审查机构等单位技术人员选用。
天津市建设管理委员会负责监督管理天津市工程建设标准设计工作，天津市建筑标准设计办公室负责天津市建筑标准设计的组织编制、实施与发行工作。
图集版权归天津市建筑标准设计办公室所有，根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》，任何地区单位和个人不得翻印或复制。图集使用过程中的问题、意见，请与编制单位或我办联系，以便修编时参考。

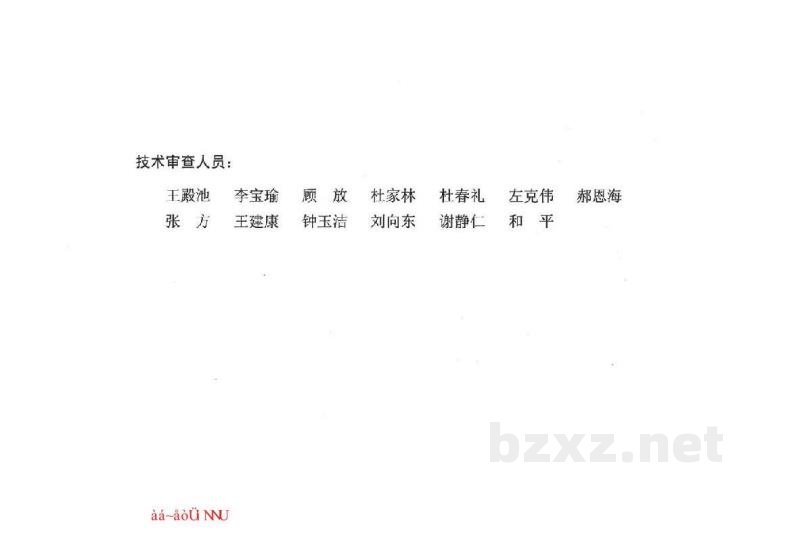

技术审查人员：王殿池、张方、李宝瑜、王建康、顾放、钟玉洁、杜家林、刘向东、杜春礼、谢静仁、左克伟、郝恩海等。
编制单位：天津市新型建材建筑设计研究院、爱舍（天津）新型建材有限公司。

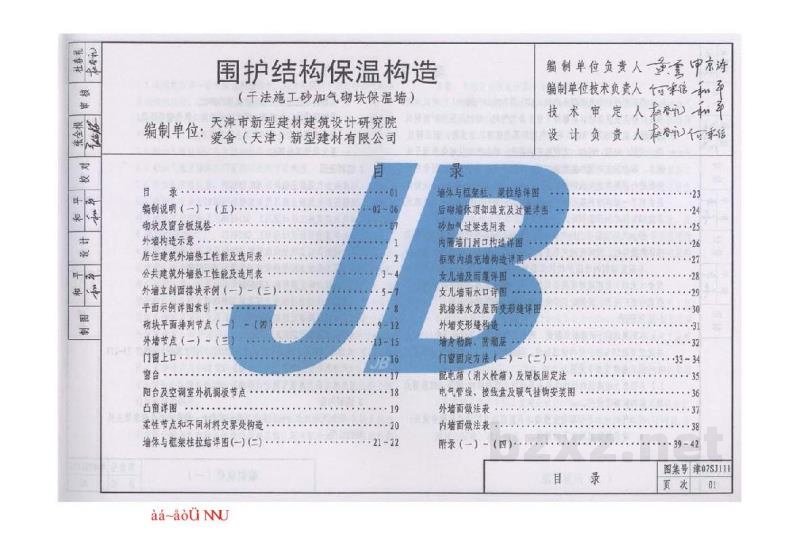

【目录】
1. 编制说明
2. 砌块及窗台板规格
3. 外墙构造示意
4. 居住建筑外墙热工性能及选用表
5. 公共建筑外墙热工性能及选用表
6. 外墙立面剖面排块示例
7. 砌块平面排列节点
8. 外墙节点（一）—（三）
9. 门窗上口、窗台、阳台及空调室外机搁板节点
10. 西窗详图
11. 柔性节点和不同材料交界处构造
12. 墙体与框架柱拉结详图
13. 墙体与框架柱梁拉结详图
14. 后砌墙体顶部填充及过梁详图
15. 砂加气过梁选用表
16. 内隔墙门洞口构造详图
17. 框架内填充墙构造详图
18. 女儿墙及泛水详图
19. 女儿墙雨水口详图
20. 挑檐排水及屋面变形缝详图
21. 外墙变形缝构造
22. 墙身勒脚、防潮层
23. 门窗固定方法（一）—（二）
24. 配电箱（消火栓箱）及隔板固定法
25. 电气管线、接线盒及暖气挂钩安装图
26. 外墙面做法表
27. 内墙面做法表
28. 附录（一）-（四）

【编制说明】
1 适用范围
1.1 本图集适用于天津地区新建、改建及扩建的居住建筑节能65%，公共建筑节能50%围护结构保温做法，供设计、施工、监理及验收使用，也可供工业建筑参考使用。
1.2 本图集上建筑的结构体系主要适用于框架结构，排剪（短肢剪力墙）结构可参考使用。
1.3 砂加气砌块如不采取有效措施，不宜在以下部位或环境中使用：
a. 建筑防潮层以下的墙体；
b. 长期浸水或经常干湿环境交替的部位；
c. 受环境侵蚀，如强酸、强碱或高浓度二氧化碳等环境；
d. 制品表面经常处于80℃以上的高温环境；
e. 易受局部冻融部位。

2 编制依据
《蒸压加气混凝土砌块》GB 11968
《蒸压加气混凝土应用技术规程》JGJ 17
《民用建筑热工设计规范》GB 50176
《公共建筑节能设计标准》GB 50189
《外墙外保温工程技术规程》JGJ 144
《建筑工程施工质量验收统一标准》GB 50300
《建筑设计防火规范》GB 50016
《高层民用建筑设计防火规范》GB 50045
《民用建筑隔声设计规范》GBJ 118
《建筑抗震设计规范》GB 50011
《蒸压轻质砂加气混凝土砌块应用技术规程》DB/T 29-128
《天津市居住建筑节能设计标准》DB 29-1
《天津市公共建筑节能设计标准》DB 29-153

3 编制内容
3.1 砂加气砌块作为达到现行节能标准的单一墙体材料在框架填充外墙的应用。

蒸压轻质砂加气混凝土砌块（以下简称砂加气砌块），是以水泥、石灰、砂为主要原料，以铝粉（膏）为发气剂，经过蒸压养护而制成的砌块，通用缩写：ALC。砂加气砌块具有保温、自重轻、制品精度高、可刨、可锯、可钉、方便施工的特点。砂加气砌块墙体采用干法施工，即砌块在砌筑和装饰施工时，砌块不用水浸透，直接用专用胶粘剂进行薄层灰缝砌筑的施工方法。
采用干法施工的砂加气砌块墙体是目前单一墙体材料即可达到天津地区居住建筑节能65%，公共建筑节能50%标准的保温做法。
砂加气砌块规格中的有槽砌块，砌块之间具有连锁作用，可提高墙体的整体性，同时可避免垂直灰缝的贯通，减少由灰缝产生的热桥。
本图集编制的外围护结构保温做法和内填充墙构造做法是采用爱舍（天津）新型建材有限公司的产品和配套技术，为促进该项技术在我市推广应用，提高建筑节能工程质量，特编制此图集。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
