【L91G307】 钢筋混凝土雨篷檐口圈粱

山东省建筑标准设计：钢筋混凝土雨篷檐口圈梁
批准文号：鲁建设发〔1994〕5号
统一编号：DBJT14-3
图集号：L91G307
实行日期：1994年4月1日
主编单位：山东省冶金设计院
批准部门：山东省城乡建设委员会

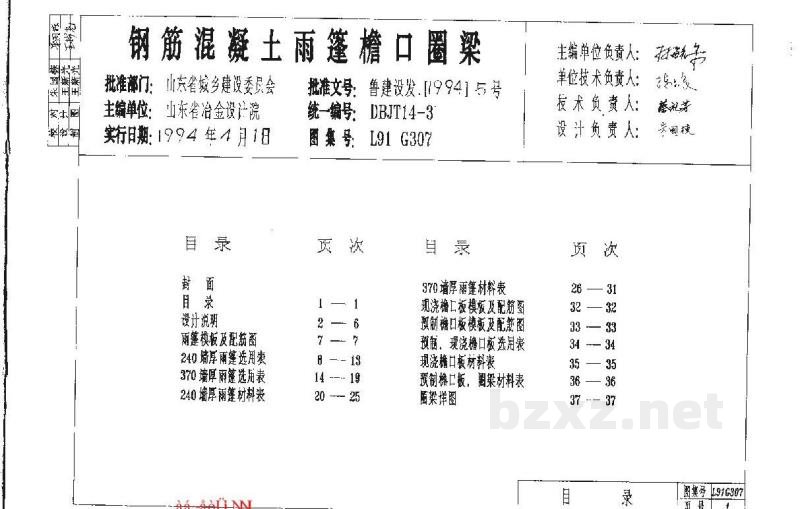

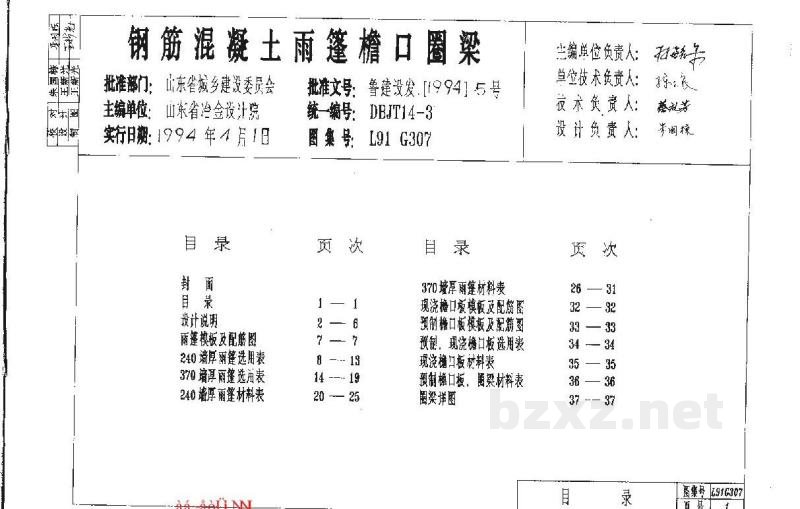

【目录】
封面、目录、设计说明、雨篷模板及配筋图、240墙厚雨篷选用表、370墙厚雨篷选用表、240墙厚雨篷材料表、370墙厚雨篷材料表、现浇檐口板模板及配筋图、预制檐口板模板及配筋图、现浇檐口板选用表、现浇檐口板材料表、预制檐口板选用表、预制檐口板材料表、梁详图、圈梁详图。

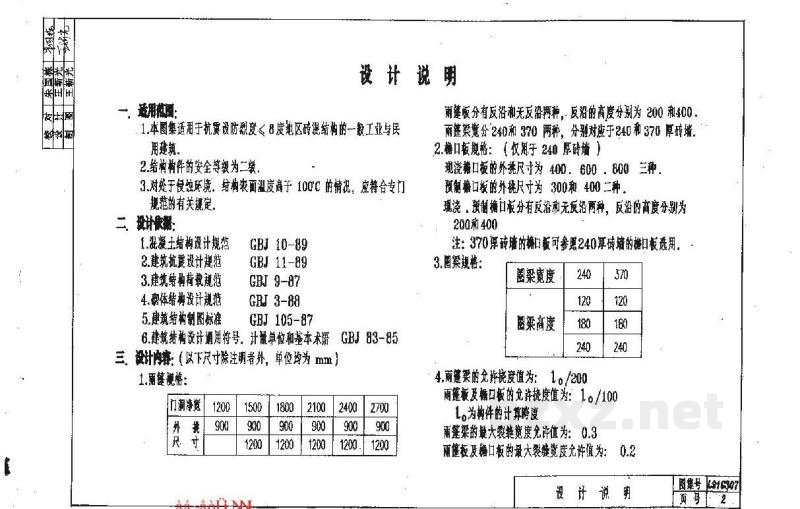

【设计说明】

一、适用范围
本图集适用于抗震设防烈度≤8度地区砖混结构的一般工业与民用建筑。
1. 结构安全等级为二级。
2. 对于处于侵蚀环境，或结构表面温度高于100℃的情况，应符合专门规范的有关规定。

二、设计依据
1. 《混凝土结构设计规范》 GB50010
2. 《建筑抗震设计规范》 GBJ 11-89
3. 《建筑物荷载规范》 GBJ 9-87
4. 《框架结构设计规范》 GBJ 3-88
5. 《建筑结构制图标准》 GBJ 105-87
6. 《建筑结构设计通用符号、计量单位和基本术语》 GBJ 83-85

三、设计内容（以下尺寸除注明者外，单位均为 mm）

1. 雨篷宽度：
雨篷宽度分为240和370两种，分别对应于240和370厚砖墙。

2. 檐口板规格：
现浇檐口板：用于240厚墙，外挑尺寸为400、600、800三种。
预制檐口板：外挑尺寸为300和400两种。
注：檐口板分有反沿和无反沿两种，反沿高度分别为200和400。370厚砖墙的檐口板可参考240厚砖墙的选用表。

3. 圈梁规格：
圈梁宽度：240、370
圈梁高度：120、180、240

4. 允许挠度值：
雨篷板及檐口板：L/200
圈梁：L/200

5. 最大裂缝宽度允许值：
雨篷板及檐口板：0.2 mm
圈梁：0.9 mm

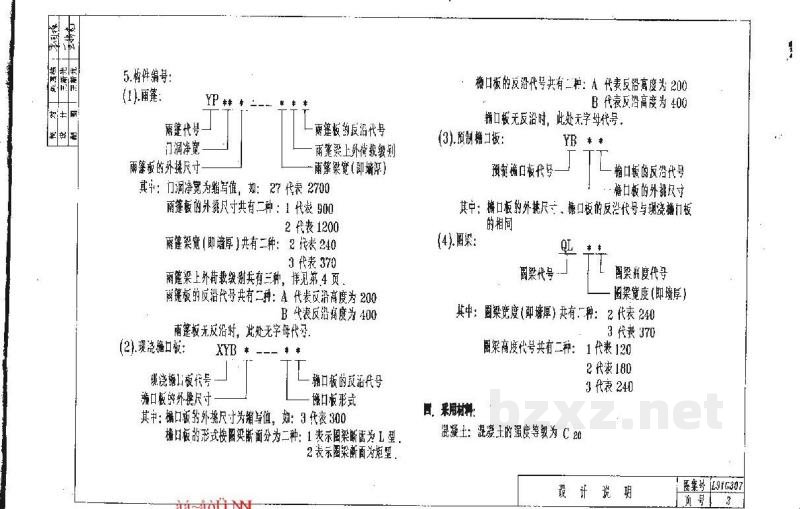

6. 构件编号规则：
(1) 雨篷 (YP**)：
- 门洞净宽：2代表2700，3代表3000等（见示例）
- 雨篷板外挑尺寸：1代表900，2代表1200等
- 雨篷梁宽度（墙厚）：2代表240，3代表370
- 雨篷板反沿代号：4代表200，B代表400（无反沿则不带字母）
(2) 现浇檐口板 (XYB*)：
- 包含外挑尺寸、反沿代号及断面形式（1为L型，2为矩型）
(3) 预制檐口板 (YB**)：
- 包含外挑尺寸及反沿代号
(4) 圈梁 (GL**)：
- 包含圈梁宽度（2代表240，3代表370）及高度（1代表120，2代表180，3代表240）

四、材料要求
采用混凝土强度等级为 C20 的混凝土。

五、荷载与验算
1. 荷载：
- 檐口板上均布活荷载：标准值为 0.7 kN/m²。
- 檐口板上施工或检修集中活荷载：标准值为 0.8 kN。
- 有反沿时，已考虑积水荷载。
2. 承载能力极限状态计算：
- 雨篷板及檐口板：按悬臂构件进行正截面受弯承载力计算。
- 雨篷梁：按支承构件进行正截面受弯、斜截面受剪及扭转承载力计算。
3. 正常使用极限状态验算：
- 验算雨篷板、檐口板及圈梁的裂缝宽度（w ≤ 允许值）。
- 验算檐口板及雨篷梁的挠度（f ≤ 允许值）。
- 验算檐口板及雨篷板的抗扭覆力矩（Mr > Moy）。

六、选用方法
选用时，根据墙厚、门洞净宽、板的外挑长度、板边反沿高度及梁上的荷载，直接从选用表中查出构件的代号、配筋及材料用量。
