【津07SSZ1-2】 普通混凝土砌块排水检查井

城市道路质量通病防治系列图集 DBJT29-175-2007
津07SSZ1-2 普通混凝土砌块排水检查井

编制单位：天津市九河市政工程设计咨询有限公司
协编单位：天津市排水管理处

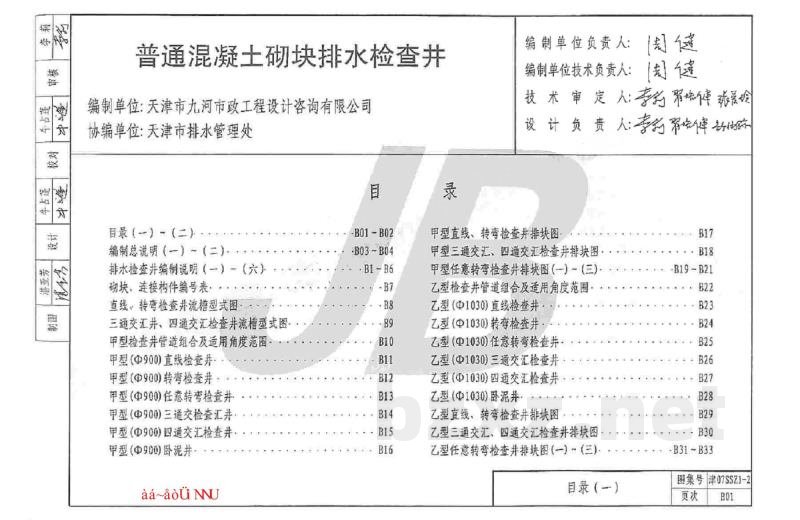

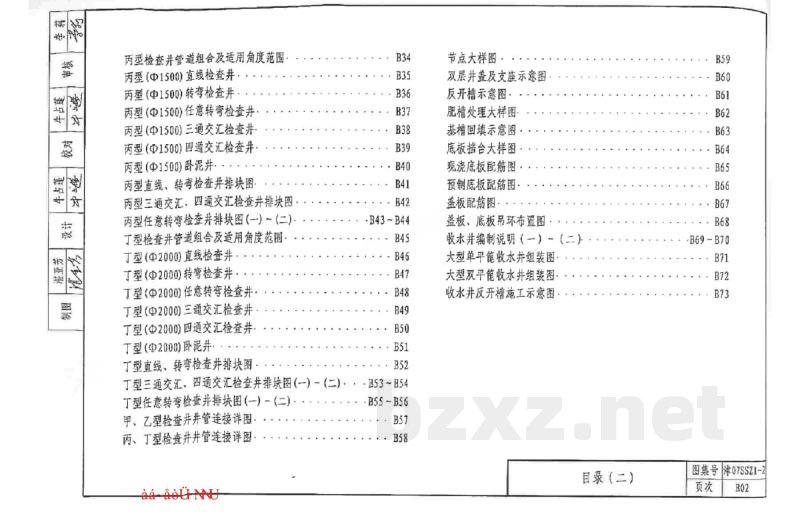

【目录】
一、编制总说明
（一）编制总说明（一）
（二）编制总说明（二）
二、排水检查井编制说明
三、连接构件编号表
四、检查井图集
（一）甲型检查井（Φ900）：含直线检查井、转弯检查井、任意转弯检查井、三通交汇井、四通交汇检查井、卧泥井及对应的排块图
（二）乙型检查井（Φ1030）：含直线检查井、转弯检查井、任意转弯检查井、三通交汇检查井、四通交汇检查井、卧泥井及对应的排块图
（三）丙型检查井（Φ1500）：含直线检查井、转弯检查井、任意转弯检查井、三通交汇检查井、四通交汇检查井、卧泥井及对应的排块图
（四）丁型检查井（Φ2000）：含直线检查井、转弯检查井、任意转弯检查井、三通交汇检查井、四通交汇检查井、卧泥井及对应的排块图
五、连接详图
（一）甲、乙型检查井管道连接详图
（二）丙、丁型检查井管道连接详图
六、节点大样图
（一）双层井盖及支座示意图
（二）反开槽示意图
（三）肥槽处理大样图
（四）基槽回填示意图
（五）底板挡台大样图
（六）现浇底板配筋图
（七）预制底板配筋图
（八）盖板配筋图
（九）盖板、底板吊环布置图
七、收水井编制说明
（一）收水井编制说明（一）
（二）收水井编制说明（二）
（三）收水井施工详图：包含大型单功能收水井组装图、大型双功能收水井组装图、收水井反开槽施工示意图等

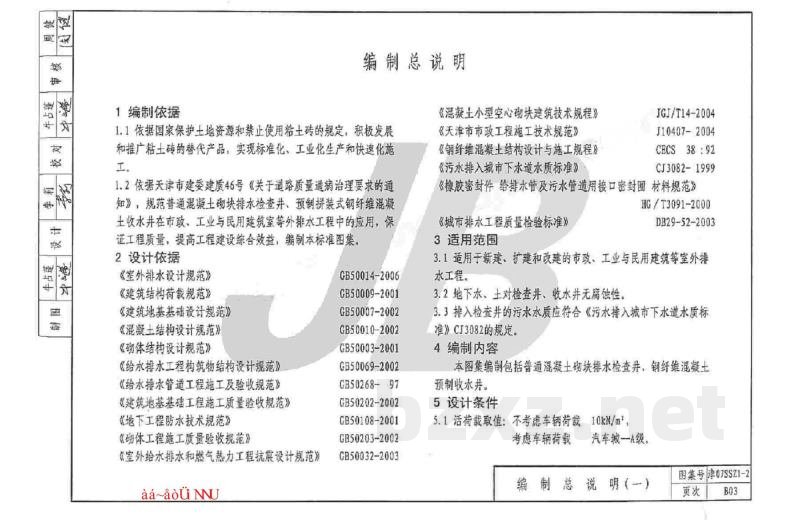

【编制总说明（一）】

1. 编制依据
1.1 依据国家保护土地资源和禁止使用粘土砖的规定，积极发展和推广粘土砖的替代产品，实现标准化、工业化生产和快速化施工。
1.2 依据天津市建委建质46号《关于道路质量通病治理要求的通知》，规范普通混凝土砌块排水检查井、预制拼装式钢纤维混凝土收水井在市政、工业与民用建筑等室外排水工程中的应用，保证工程质量，提高工程建设综合效益。

2. 设计依据
包括《室外排水设计规范》、《建筑结构荷载规范》、《建筑地基基础设计规范》、《混凝土结构设计规范》、《给水排水工程构构筑物结构设计规范》、《给水排水管道工程施工及验收规范》、《建筑地基基础工程施工质量验收规范》、《地下工程防水技术规范》、《建筑工程施工质量验收规范》、《室外给水排水和燃气热力工程抗震设计规范》等国家及行业标准。

3. 适用范围
3.1 适用于新建、扩建和改建的市政、工业与民用建筑等室外排水工程。
3.2 地下水、土对检查井、收水井无磨蚀性。
3.3 排入检查井的污水水质应符合《污水排入城市下水道水质标准》CJ3082的规定。

4. 编制内容
本图集编制包括普通混凝土砌块排水检查井，钢纤维混凝土预制收水井。

5. 设计条件
5.1 活荷载取值：不考虑车辆荷载10kN/m，考虑车辆荷载（汽车一级）。
5.2 土质条件：重度18kN/m，折算内摩擦角Φ=30°。
5.3 地下水位按地面以下1.0m考虑。
5.4 地基承载力特征值不得小于100kPa。
5.5 砌体施工质量控制等级为B级。
5.6 设计使用年限50年。
5.7 抗震设防烈度7度（0.15g）。

6. 主要材料
6.1 混凝土砌块：MU15（掺加12%粉煤灰）。
6.2 混凝土强度等级：
(1) 井管连接构件、井颈、盖板、底板：C25
(2) 压顶、井口：C30
(3) 流槽：C15
(4) 预制收水井：C40
6.3 钢筋：HPB300、HRB335
6.4 砌筑水泥砂浆：
(1) 检查井砌筑：M5
(2) 收水井装配：M10
6.5 井壁抹面、管箍：1:2水泥砂浆（掺加5%防水粉）。
6.6 勾缝：1:1水泥砂浆（掺加5%防水粉）。
6.7 混凝土最大碱含量不得大于3.0kg/m³。
6.8 钢纤维参数：剪切型钢纤维，长度25mm，直径0.35mm，长径比70，体积率1.0%。
6.9 弹性密封膨胀胶：采用具有耐酸、碱、污水磨蚀等性能的三元乙丙橡胶或氯丁橡胶。

7. 其他
7.1 本图集除注明者外，尚应遵照国家、地方现行有关规范、标准、规程的规定。
7.2 详图索引方法：详图编号 津07SSZ1-2，详图所在页次见目录。
7.3 本图集所注尺寸除注明外，均以毫米（mm）为单位。
