【津07SSZ1-4】 自来水管道检查井

城市道路质量通病防治系列图集 DBJT29-175-2007

自来水管道检查井

编制单位：天津市华滨给排水研究设计院有限公司

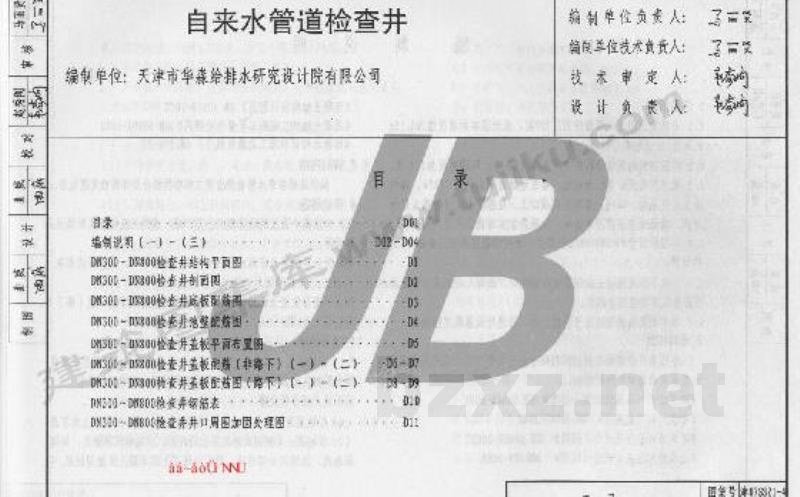

【图件目录】
(一) DH300-D800检查井构造详图
(二) D830-D800检查井底板图
(三) D830-D800检查井壁配筋图
(四) DM301-D800检查井盖平面布置图
(五) DN300-D800检查井主板配筋图（非路下）
(六) DM300-D5800检查井板配筋图（路下）
(七) DN330-D800检查井配筋图
(八) DN300-D800检查井盖加固处理图

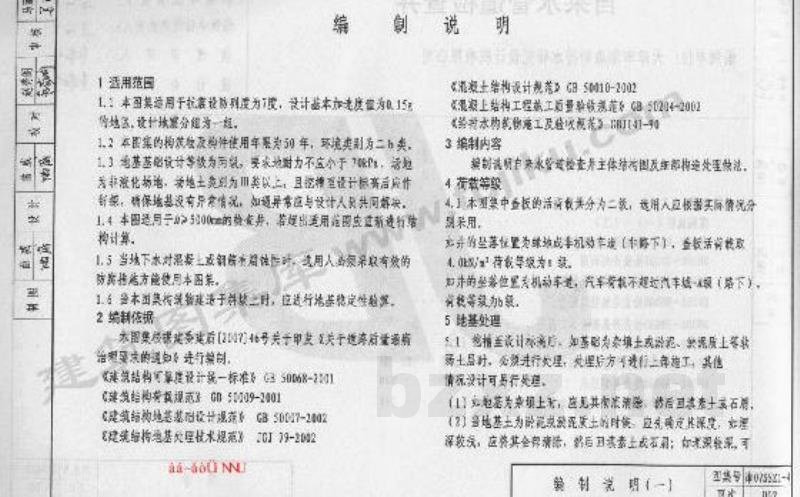

1. 适用范围
1.1 本图集用于设计防护等级为7度的给排水工程，设计基本加固度值为1.5%的地区。
1.2 本图集的构造形式及使用年限为50年，环境类别为II类。
1.3 地基为非液化场地，考虑土别为II类以上，且挖槽至设计标高后应作分级填筑。若地基有异常情况，需与设计人员商定决定。
1.4 若检查井直径 > 500mm，若提出适用范围外应查新进行结构计算。
1.5 当因使用目的或功能变化时，选用规格须取有效的防渗措施，使本图施工方案仍能达到设计要求。
1.6 本图集构造形式适用于填筑在路基上的检查井，应进行地基稳定性验算。

2. 编制依据
《城市道路质量通病防治技术规程》
《给水排水设计标准》GB50020-2006
《建筑结构荷载规范》GB50009-2002
《建筑结构混凝土结构设计标准》GB50010-2002
《建筑地基基础设计规范》GB50007-2002
《给水排水工程施工及验收规范》

3. 编制内容
本图集包括自来水管道检查井主体结构构造图、填埋地处理方法。

4. 荷载等级
荷载等级分为二类。选用人应根据实际情况采用，设计基本荷载为：
- 4.0kN/m²（路下/非机动车道）
- 6.0kN/m²（机动车道）
- 8.0kN/m²（汽车营运/公交车道）

5. 地基处理
5.1 地基处理应按设计要求进行。若地基为杂填土、淤泥质土等，需进行详勘并处理。若地基为砂砾石或碎石等，可按设计要求处理。
5.2 若地基为松散土，应根据实测结果确定其承载力，并进行分层填筑。填料应为碎石或砂砾，填筑层厚度不小于30cm，压实系数不得小于0.95。
5.3 填料应采用级配良好的材料，粒径小于30mm的颗粒不应多于总重的15%。
5.4 填筑应分层进行，每层厚度不大于30cm，压实系数应满足设计要求。

6. 材料要求
6.1 混凝土强度：
- 井身及构件使用 C30 混凝土，抗渗等级为 F4。
- 垫层使用 C10 混凝土。

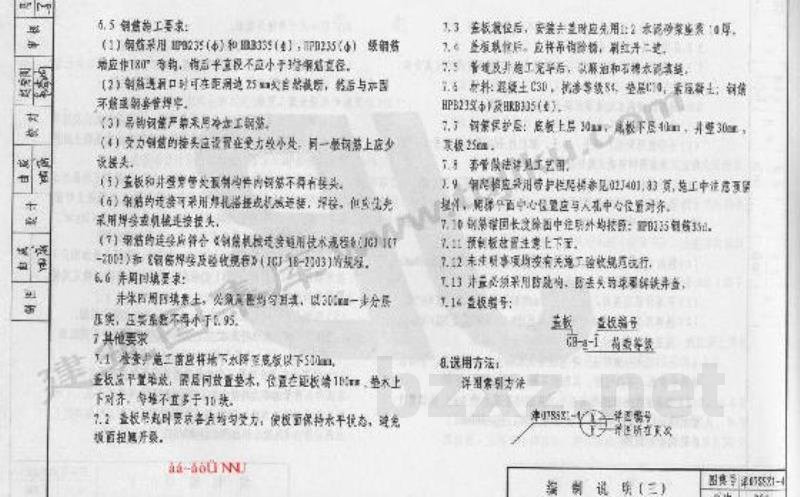

6.2 钢筋要求：
- 采用 HPB300 或 HRB335 级钢筋。
- 钢筋接头应设在受力较小的部位，同一截面内应减少接头数量。
- 严禁使用冷作钢筋。
- 钢筋保护层厚度：板底20mm，侧壁40mm，底板40mm。
6.3 砂浆要求：
- 选用防水砂浆，其抗压强度应符合设计要求。
- 砂浆中严禁掺入有机杂质。

7. 施工要求
7.1 井身施工前应将基坑内积水降至设计标高以下50cm。
7.2 检查井安装时应保持水平，避免产生偏差。
7.3 检查井盖安装时，应先用砂浆垫平，确保盖板与井口齐平，落差不应大于10mm。
7.4 施工完工后，应及时对周边进行回填，填筑应分层夯实。

8. 图纸说明
8.1 图中尺寸单位统一为 mm。
8.2 未注明的尺寸和技术要求均按现行国家标准执行。
8.3 检查井编号应根据实际工程进行标注。

【尺寸对照表】
| 检查井类型 | 规格 (mm) |
|---|---|
| DN300 | 300 |
| DN400 | 400 |
| DN500 | 500 |
| DN600 | 600 |
| DN800 | 800 |
