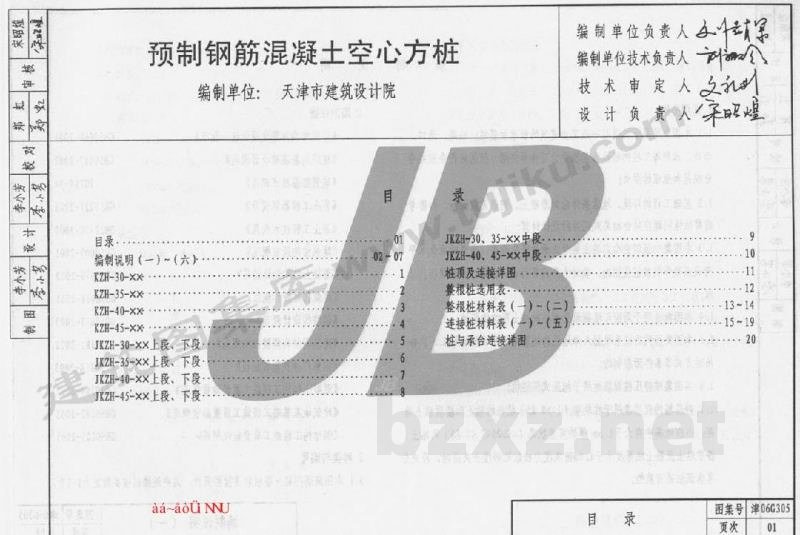

【津06G305】 预制钢筋混凝土空心方桩

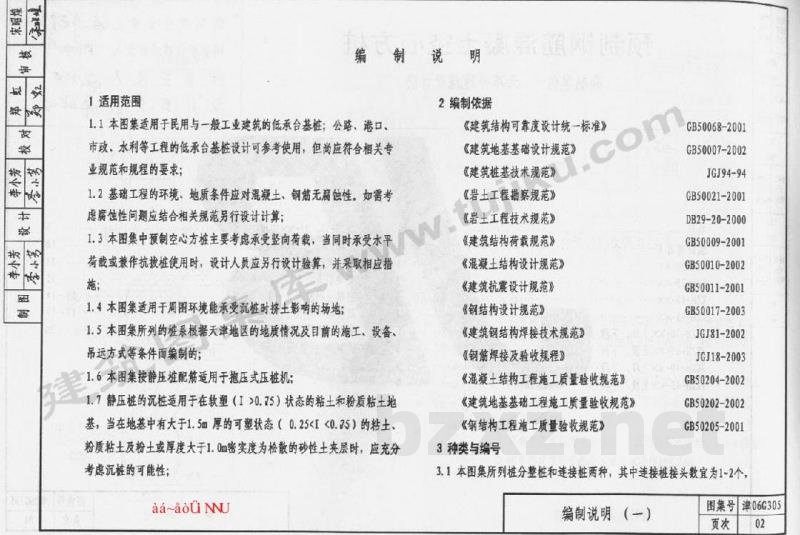

编制说明

1 适用范围

1.1 本图集适用于民用与一般工业建筑的低承台基础：公路、港口、市政、水利工程中的低承台基础设计可参考使用，但尚应符合相关专业规范和规程的要求；

1.2 基础工程的环境、地质条件应对混凝土、钢筋无腐蚀性。如需考虑酸性问题应结合相关规范另行设计计算；

1.3 本图集中预制空心方桩主要考虑承受竖向荷载，当同时承受水平荷载或兼作抗拔桩使用时，设计人员应另行验算，并采取相应措施；

1.4 本图集适用于周围环境能承受沉桩时施工影响的场地；

1.5 本图集所列的振冲桩据天津地区的地质情况且目前的施工、设备、吊运方式等条件而编制的；

1.6 本图集静压压桩仅适用于抱压式压桩机；

1.7 静压桩的沉桩适用于在软塑（I_L>0.75）状态的粘土和粉质粘土地基。当在地基中有大于1.5m厚的可塑状态（0.2≤I_L<0.75）的粘土、粉质粘土及粉土且其厚度大于1.0m密实度为松散砂性土层时，应充分考虑沉桩的可能性；

2 编制依据

3 种类与编号

3.1 本图集所列桩分整桩和连接桩两种，其中连接桩接头数为1~2个。

aa-àòù NÙ

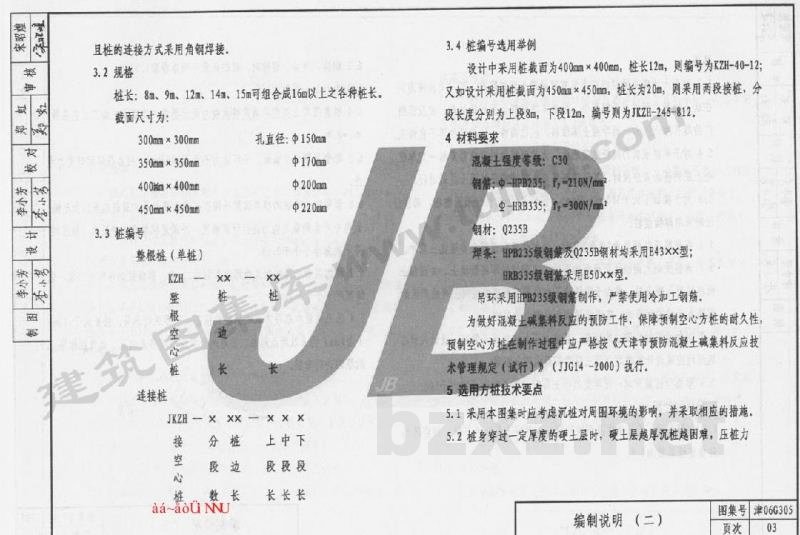

且桩的连接方式采用角钢焊接。

3.2 规格

3.3 桩编号

3.4 桩编号选用举例

设计中采用桩截面为400mm × 400mm，桩长12m，则编号为JZB-10-12；又如设计采用桩截面为450mm × 450mm，桩长为20m，则采用两段接桩，分段长度分别为上段8m、下段12m，编号为JZJB-245-8-12。

4 材料要求

混凝土强度等级：C30

钢筋：
Φ-II级B235，f_y=210N/mm²
Φ-III级B335，f_y=300N/mm²
钢材：Q235B
焊条：HFB235钢筋施及Q235B钢材均采用E43×型；HRB335级钢筋采用E50×型。

环板采用HPB235级钢筋制作，严禁使用冷加工钢筋。
为做好混凝土碱集料反应的预防工作，保证预制空心方桩的耐久性，预制空心方桩在制作过程中应严格按《天津市预防混凝土碱集料反应技术管理规程（试行）》（JTG/C-2000）执行。

5 选用方框柱要点

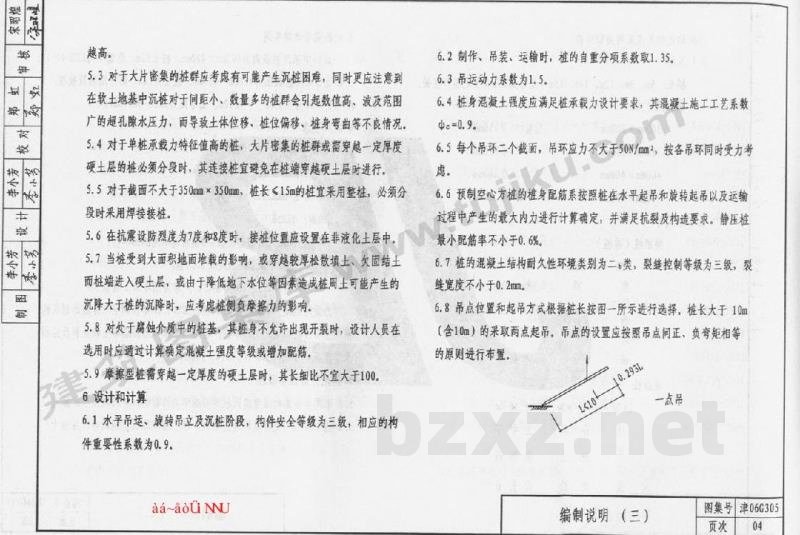

5. 采用本图集时应考虑桩位对周围环境的影响，并采取得相应的措施。
6. 桩身穿过一定厚度的硬土层时，硬土层越厚且越坚硬，压桩力
