【13ZJ605】 室内装饰木门（中南标图集）

室内装饰木门

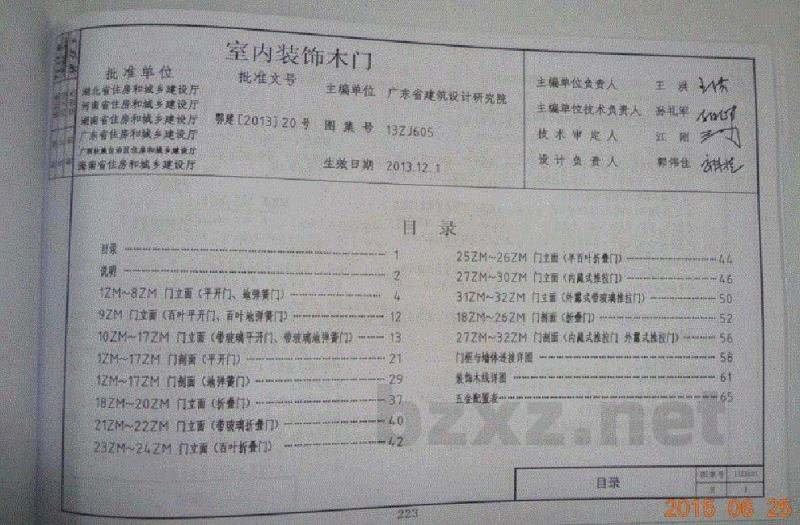

目录

2/3

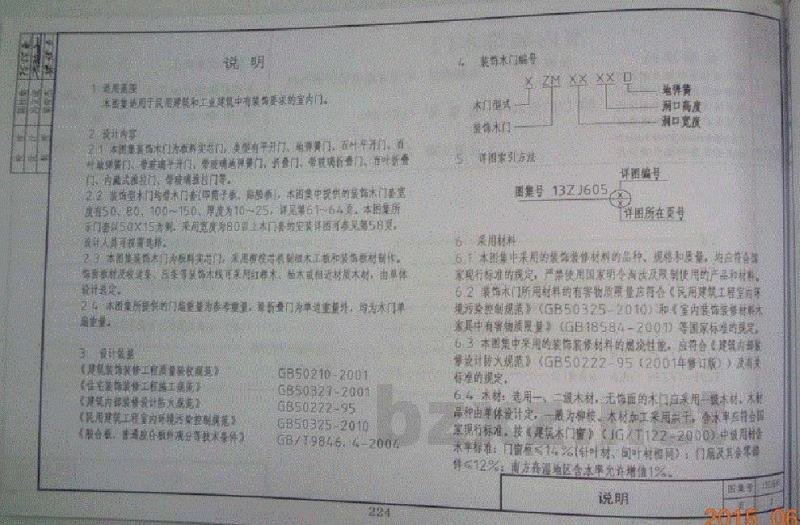

说明

1. 适用范围

本图集适用于民用建筑和工业建筑中有装饰要求的室内门。

2. 设计内容

2.1 本图集装饰木门分为框料和扇叶，类型有平开门、弹簧道门、百叶平开门、有纱或玻璃平门、带固定子开闭、玻璃隔断等。含直门、单玻或双玻门、百叶窗门、内藏式推拉门、带窗帘推拉门等。

2.2 装饰木门为框料和扇叶，规格尺寸：木团集中提供的装饰木门宽度有0.5、0.6、1.0~1.5m，高度为1.9~2.4m。本图集所示门高以2.0m为例，实际定高应以80mm±3mm的倍数调整且应参照第5节页。

设计中具体数据选择。

3. 设计依据

4. 装饰木门构造

[图片]

5. 材料索引方法

6. 采用材料

6.1 本图集中采用的装饰装修材料的品种、规格和质量，均应符合国家现行标准的规定，严禁使用国家明令淘汰及限制使用的产品和材料。

6.2 装饰木门所采用材料的有害物质限量值应符合《民用建筑工程室内环境污染控制规范》（GB50325-2010）和《室内装饰装修材料木家具中有害物质限量》（GB18584-2001）等国家标准的规定。

6.3 本图集中采用装饰装修材料的燃烧性能，应符合《建筑内部装修设计防火规范》（GB50222-95（2001年修订版））及国家有关标准的规定。

6.4 木材：选用一、二等木材，水表面的木门应采用一等木材。木材料的具体种类详见规定，一般为松杉、杨材加工采用落叶松。含水率应符合国家规定标准。按《建筑木门窗》（JG/T122-2000）中使用时的含水率标准：门窗扇≤14.5%（封板）、隔门和框料：I类地区天然干缩率≤12%，南方潮湿地区含水率允许增加1%。

6.5 板合木（复合木材）：

应采用一级板材制作。如有加固时，不低于二级强度级的松、杉材或同等性能的其他树种板材。

6.6 防火材料：应符合GB8624-2004中B1级要求。

防火处理应采用阻燃剂，其用量应满足设计要求。

6.7 玻璃：

应采用安全玻璃。且应符合《建筑玻璃应用技术规程》JGJ113-2009中4.2.1～4.2.5条之规定。

6.8 金属配件：

应选用符合国家标准的钢质、铝合金或不锈钢材质，其表面应进行防腐处理。颜色应与门体相协调。

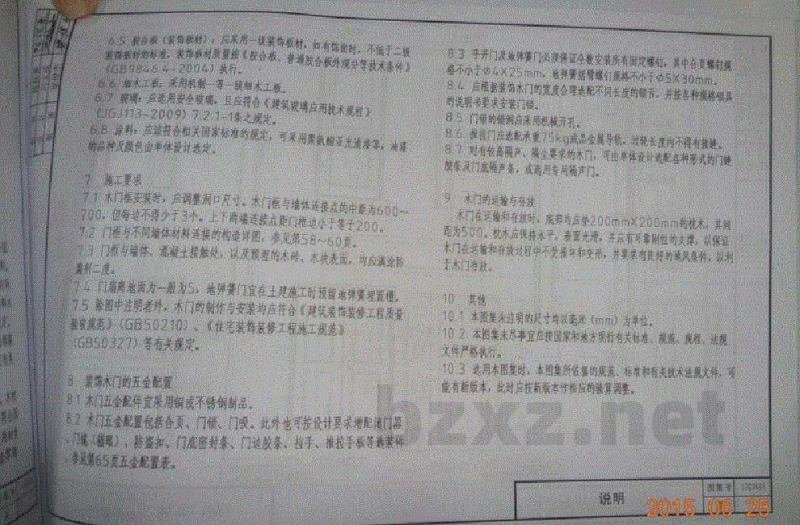

7 施工要求

7.1 门窗安装时，应注意洞口尺寸。木门窗与墙体连接点的间距为600～700mm，且不得少于3个点。上下两端距框边应不小于200mm。

7.2 《规范》中4.1节对木门窗安装的要求及注意事项。

7.3 门框与墙体、混凝土接触时，应采用防水砂浆或防潮材料进行密封处理。

7.4 地面潮湿地区，门槛应做防腐处理。室外使用的木门窗应采取防紫外线措施。

7.5 施工过程应符合《建筑装饰装修工程质量验收规范》GB50210-2001及当地现行有关标准的规定。

8 安装与五金配件配置

8.1 木门窗五金配件应采用不锈钢或铜质材料，表面应光洁无毛刺。锁具应符合公安部GA374-2001的要求。

8.2 合页（铰链）安装：上、下两个合页距门框边不大于200mm，中间均匀分布。合页轴应灵活无卡滞现象。

9 木门的运输与存放

9.1 木门在运输过程中应采取防雨、防潮措施，堆放时离地不低于200mm，并应有支撑点。门扇应立放或平放（视具体情况），防止变形。

10 其他

10.1 本图集未注明的尺寸均以毫米(mm)为单位。

10.2 本图集中的做法应结合工程实际情况选用，并应符合国家及地方现行有关标准的规定。设计人员在使用时应根据具体情况进行调整。
