标准简介/下载山东省标准设计
多层砖混住宅抗震节点构造详图
| 统一编号 DBJT 14-2-83 | 分类号 LG-14 |
山东省标准设计办公室
1985
多层砖混住宅抗震节点构造详图
|
|

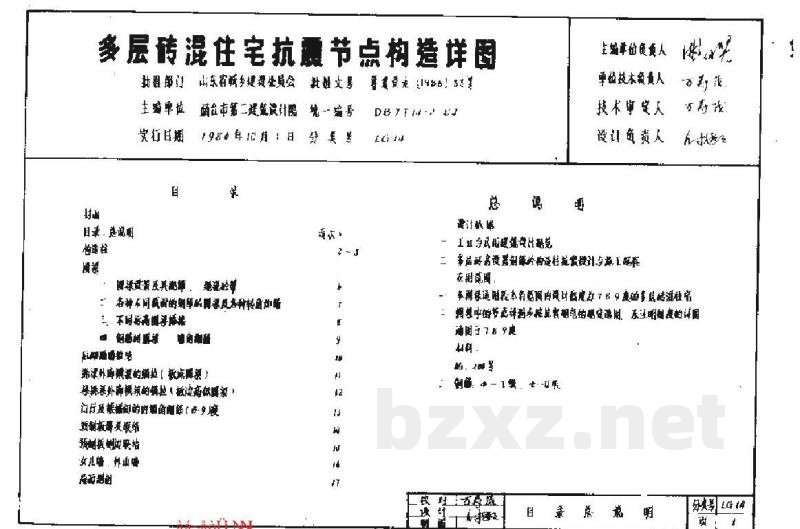

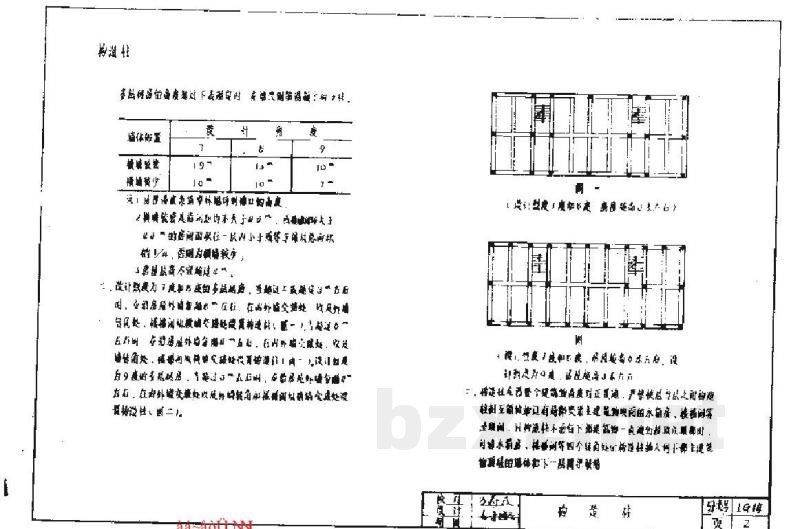

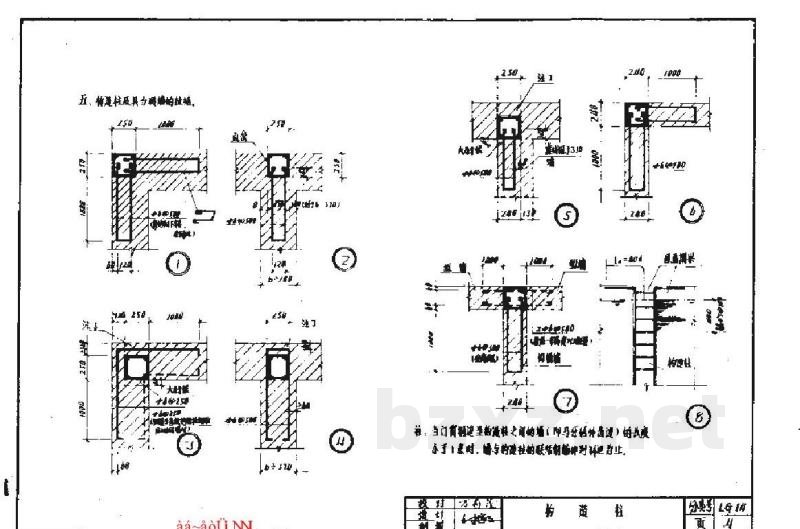

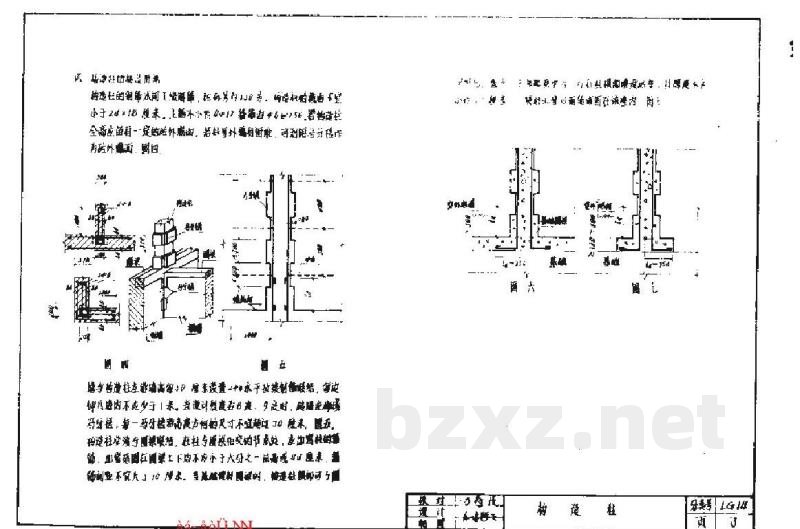

| 目录 | 总说明 | |||
|---|---|---|---|---|
| 图名 | 页码 | 设计依据： | ||
| 目录、总说明 | 一、1978年建筑抗震设计规范 | |||
| 构造详图 | 2-5 | 二、多层砖混房屋倒塌的机理及其震害经验分析，1978年山东省地震局资料。 | ||
| 楼梯间及交通廊道、通道位置 | 三、本图集适用于抗震设防烈度为7度和8度的多层砖混住宅。 | |||
| 各种不同截面的砌体及构造柱配筋详图 | 四、图中节点尺寸以毫米计，除另有注明者外均以米计。 | |||
| 不同抗震等级要求 | 材料： | |||
| 砌体配筋详图，构造柱配筋 | 砖：MU10号 | |||
| 内墙隔墙布置图 | 砂浆：M5、M7.5级，水泥砂桨。 | |||
| 抗震节点构造详图（标准图集） | ||||
| 楼梯间及内墙隔墙的细部构造详图 | 日期：1984年12月1日 | |||
| 门窗洞口处的加强措施（6-9层） | ||||
| 构造柱及配筋详图 | 版次：第1版 | |||
| 预制板搁置位置 | ||||
| 女儿墙、阳台墙 | 页次：共17页，第1页 | |||
| 变形缝的详图 | ||||
5.3 抗滑移
多层住宅的楼梯踏步以下表所列尺寸为准。
| 室内 | 室外（坡道） | |||
|---|---|---|---|---|
| 项目 | ||||
| 踏步宽 (mm) | ≥ 260 | ≥ 280 | ≥ 300 | |
| 踏步高 (mm) | ≤ 175 | ≤ 165 | ≤ 150 | |
图 5-2
(a) 楼梯平面图及剖面 (b) 梯段宽度与踏步尺寸关系示意图
| 表 5.3 多层住宅室内楼梯主要尺寸限值 | |||
| 项目 | 最小值 (mm) | 最大值 (mm) | 备注 |
|---|---|---|---|
| 梯段净宽 | 1200 | - | |
| 踏步宽度 | 260 | 300 | |
| 踏步高度 | - | 175 | |
| 扶手高度 | 900 | - | |
注：1. 梯段净宽指墙面至对面墙面的距离；
2. 当楼梯井宽度大于 200mm 时，扶手垂直杆件间距不应大于 110mm。
5.4 栏杆与扶手
室内楼梯的栏杆或栏板高度不应小于 900mm。室外楼梯及平台、阳台等的栏杆高度不应小于 1100mm。
