【L92J123】 石膏空心砌块隔墙构造

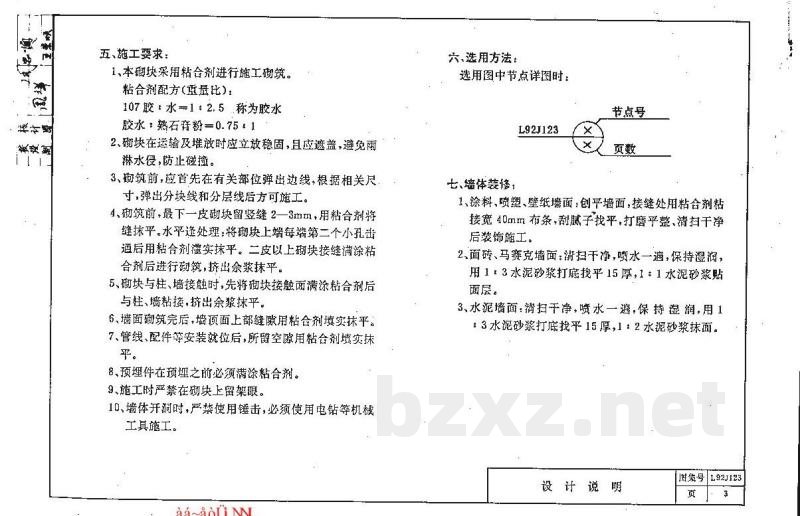

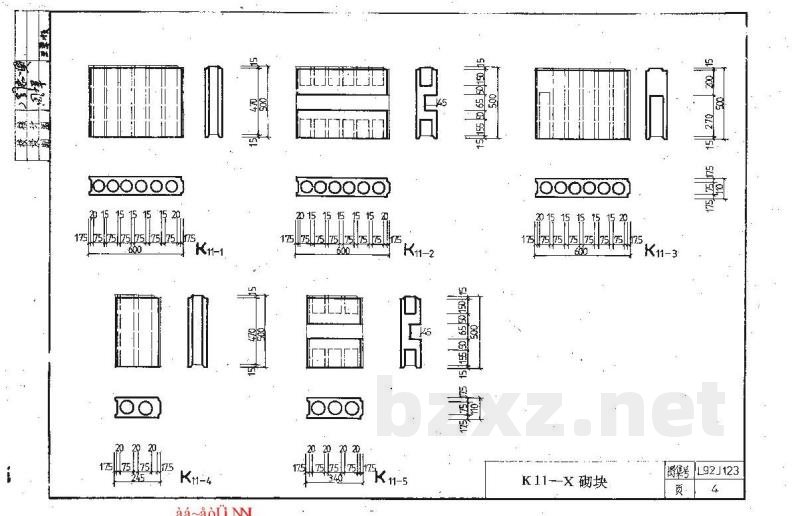

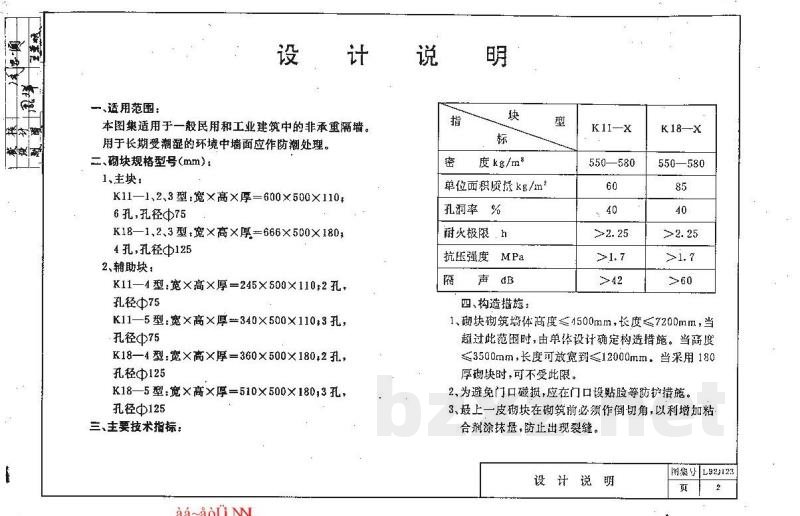

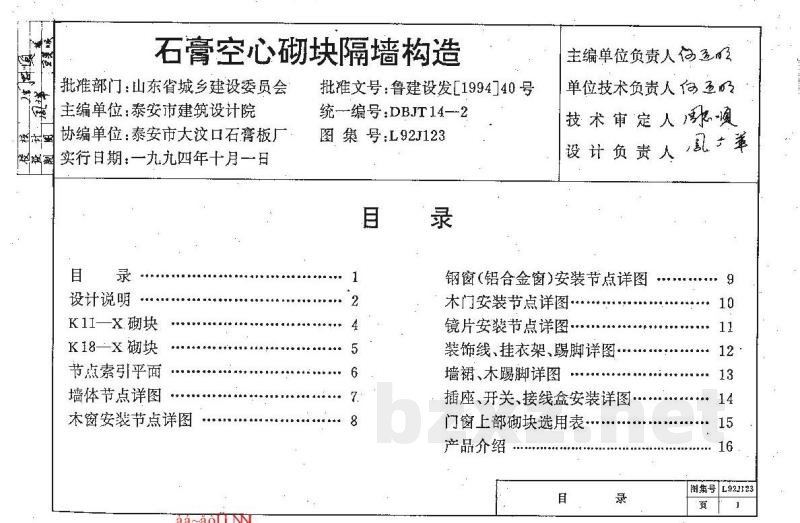

山东省建筑标准设计 受控 石膏空心块隔墙构造 DBJT14—2 图集号L92J123 1994 aa~aou 颜 石膏空心砌块隔墙构造 批部门：山东省城乡建设委员会主编单位：泰安市建筑设计院 协编单位：泰安市大汶口石膏板厂实行日期：一九九四年十月一日目 录 设计说明 K11—x砌块 K18-X砌块 节点索引平面 墙体节点详图 本窗安装节点详图 aa-aou 批准文号：鲁建设发［199440号统—编号;DBJT14—2 图集号：L92J123 目 录 主编单位负责人伤盈 单位技术负责人包鱼的： 技术审定人欧顺 设计负责人鼠→举 钢窗(铝合金窗)安装节点详图 木门安装节点详图· 镜片安装节点详图， 装饰线、挂衣架、踢脚详图 墙裙、木踢脚详图 插座、开关、接线盒安装详图·…·门窗上部砌块选用表· 产品介绍 目 录 9 10 11 12 13 14 15 16 图换号 贡 L921123 实 新 越计 蒙授断 设计 说 一、适用范围： 本图集适用于一般民用和工业建筑中的非承重隔墙。用于长期受潮湿的环境中墙面应作防潮处理。二、块规格型号mm） 1.主块： K11—1、2.3型：宽×高×厚=600×500×1106孔，孔径75 K18—1.2.3型.宽×高×厚-666×500×1804孔，孔径中125 2、辅助块： K11—4型：宽×高×厚=245×500×1102孔，孔径Φ75 K11—5型：宽×高×厚=340×500×110,3孔，孔径Φ75 K18—4型：宽×高×厚=360×500×1802孔，孔径中125 K18—5型：宽×高×厚=510×500×180，3孔，孔径Φ125 三、主要技术指标： aa~aou 指 密 明 块 标 度kg/m 单位面积质kg/m2 孔河率% 耐火极限.h 抗压强度 隔 MPa 声dB 四、构造措施： 型 K11X 550—580 60 40 >2. 25 >1. 7 >42 K18—X 550—580 85 40 >2.25 >1. 7 >60 1.砌块砌筑墙体高度≤4500mm，长度7200mm，当超过此范围时，由单体设计确定构造措施。当高度≤3500mm，长度可放宽到≤12000mm，当采用180厚砌块时，可不受此限。 2、为避免门口碰损，应在门口设贴脸等防护措施，3、最上一皮砌块在砌筑前必须作倒切角，以利增加粘合剂涂抹，防止出现裂缝。 设计说明 图号 页 L921123 興 核计 校设剧 五、施工要求： 1、本研块采用粘合剂进行施工砌筑。粘合剂配方(重量比)： 107胶水1：2.5称为胶水 胶水：熟石膏粉=0.751 2、研块在运输及堆放时应立放稳固，且应遮盖，避免雨琳水侵，防止磁撞。 3、彻筑前，应首先在有关部位弹出边线，根据相关尺寸，弹出分块线和分层线后方可施工。4、砌筑前，最下一皮砌块留竖缝2一3mm，用粘合剂将缝抹平。水平逢处理：将砌块上端每端第二个小孔击后用粘合剂灌实抹平。二皮以上确块接缝满涂粘合剂后进行砌筑，挤出余浆抹平。5、确块与柱、墙接触时，先将确块接触面满涂粘合剂后与柱、墙黏接，挤出余浆抹平。6.墙面砌筑完后，墙项面上部缝隙用粘合剂填实抹平。7、管线、配件等安装就位后，所留空隙用粘合剂填实抹平。 8.预埋件在预埋之前必须满涂粘合剂。9、施工时严禁在砌块上留架眼。10墙体开洞时，严禁使用锤击，必须使用电钻等机械工具施工。 aa~aou 六，选用方法： 选用图中节点详图时： L92J123 七、墙体装修； 节点号 页数 1、涂料、喷塑、壁纸墙面：创平墙面，接缝处用粘合剂粘接宽40mm布条，刮腻子找平，打磨平整，清扫干净后装饰施工。 2、面砖、马赛克墙面：清扫干净，喷水一遍，保持湿润，用13水泥砂浆打底找平15厚，1：1水泥砂浆贴面层。 3、水泥墙面：消扫干净，喷水一遮，保持湿润，用1：3水泥砂浆打底找平15厚，1：2水泥砂浆抹面。设计说明 集号 L92J123 页 300000 1356517512501 175175125179 0Q 202020 aa~aou 125075175[[75 oo Fos 59 S 1000000 15 K11-X 砌块 集号 页 L92J123 205 10000 2525 25 11251|125 [205 OC 25 25 25 2051 25/ 25/ 205 6 K18 热 aa~aou oooo 525 205 125 251 125125 205 665 0 525 29 205/h2s125h25205 16 K18-2 K18-5 os 5 10000 25 25 20.5125125125 K18—X砌块 18-3 图集号 页 5 SZ L92J123 5
