【津07J902】 建筑变形缝构造(金属成品系列)

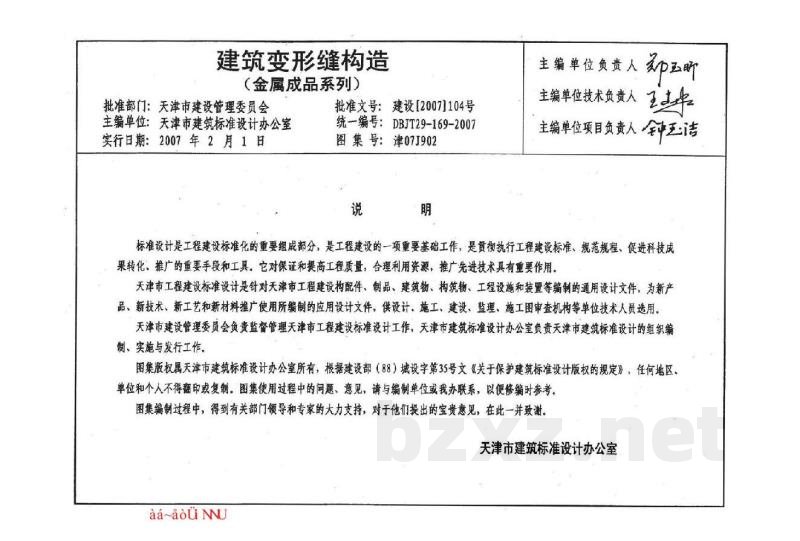

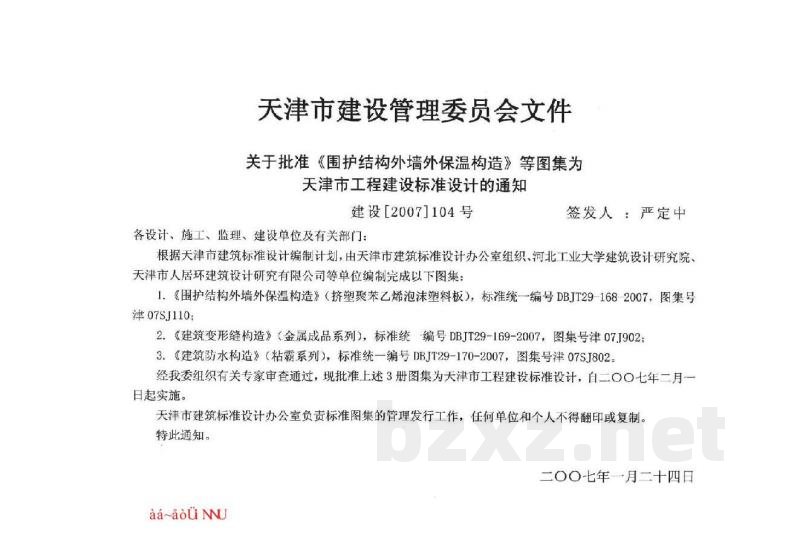

天津市工程建设标准设计 DBJT29-169-2007 天津市工程建设标准设计 建筑变形缝构造 （金属成品系列） 天津市 程建设标准设计 设计 天津市建筑标准设计办公室主编天津市工程建设标准设计 天津市工程建设标准设计 天津市工程建设标准设计 津07J902 天津市建筑标准设计办公室 aa~aouU 天津市建设管理委员会文件 关于批准《围护结构外墙外保温构造》等图集为天津市工程建设标准设计的通知建设［2007]104号 各设计、施工、监理、建设单位及有关部门：签发人：严定中 根据天津市建筑标准设计编制计划，由天津市建筑标准设计办公室组织、河北工业大学建筑设计研究院、天津市人居环建筑设计研究有限公司等单位编制完成以下图集1.围护结构外墙外保温构造》（挤塑聚苯乙烯泡沫塑料板），标准统一编号DBJT29-168-2007，图集号津07SJ110 2.《建筑变形缝构造》（金属成品系列），标准统编号DBJT29-169-2007，图集号津07J902：3.《建筑防水构造》（粘霸系列），标准统一编号DBJT29-170-2007，图集号津07SJ802。经我委组织有关专家审查通过，现批准上述3册图集为天津市工程建设标准设计，自二OO○七年二月一日起实施。 天津市建筑标准设计办公室负责标准图集的管理发行工作，任何单位和个人不得翻印或复制。特此通知。 二0〇七年一月二十四日 aa~aouU 建筑变形缝构造 （金属成品系列） 批准部门：天津市建设管理委员会主编单位：天津市建筑标准设计办公室实行日期：2007年2月1日 批准文号：建设[2007]104号 统一编号：DBJT29-169-2007 图集号：津07J902 说 明 主编单位负责人 主编单位技术负责人 主编单位项目负责人针钟玉洁 标准设计是工程建设标准化的重要组成部分，是工程建设的一项重要基础工作，是贯彻执行工程建设标准、规范规程、促进科技成果转化、推广的重要手段和工具。它对保证和提高工程质量，合理利用资源，推广先进技术具有重要作用。天津市工程建设标准设计是针对天津市工程建设构配件、制品、建筑物、构筑物、工程设施和装置等编制的通用设计文件、为新产品、新技术、新工艺和新材料推广使用所编制的应用设计文件，供设计、施工、建设、监理、施工图审查机构等单位技术人员选用。天津市建设管理委员会负责监督管理天津市工程建设标准设计工作，天津市建筑标准设计办公室负责天津市建筑标准设计的组织编制、实施与发行工作、 图集版权属天津市建筑标准设计办公室所有，根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》，任何地区、单位和个人不得印或复制。图集使用过程中的问题、意见，请与编制单位或我办联系，以便修编时参考图集编制过程中，得到有关部门领导和专家的大力支持，对于他们提出的宝贵意见，在此一并致谢。天津市建筑标准设计办公室 aa~aou 技术审查人员： 王殿池 王建康 aa~aouU 顾放 朱赛鸿 李宝瑜 钟玉洁 杜春礼 沈勤 单承黎 陆云龙 er 王国料 核 审 对 校 等主 图 制 建筑变形缝构造 （金属成品系列） 编制单位：天津市人居环建筑设计研究有限公司协编单位：常熟市创联建筑构件有限公司目 目录 编制说明 变形缝装置选用表（一）-（三)楼、地面变形缝（一）一（三）（金属盖板型）楼、地面变形缝（四）（金属卡锁型）楼、地面变形缝（五）（金属卡锁承重型）楼、地面变形缝（六）一（）（双列嵌平型）楼、地面变形缝（九）～（十）（单列安平型）楼、地面变形缝（十一）（十三）（减震型）楼、地面变形缝（十四）（金属盖板承重型）楼、地面变形缝（十五）（室外承重型）内墙、顶棚变形缝（一）（金属盖板型）aa_aou 02- 04 4- 8 11 12-13 -14~16 17 18 19 录 编制单位负责人：机意旺） 编制单位技术负责人：2千 技术审定人 设计负责人钟五洁 内墙、 顺棚变形缝（二）一（三（金属卡锁型）吊顶变形篷（金属卡锁型 外墙面形锋 墙变形缝（四） 外墙变形缝（六 （三八金属盖板型） （五）（金属卡锁型） （橡胶嵌平型） 外墙变形缝（十） 星面变形缝（一） 《减震型） （四）（金属盖板型） 楼、地面变形缝槽口施工方法 变形缝变形示意 材料性能要求 施工工艺及验收要求 附录 目录 -020-20~21 -22 23~25 26~27 28-31 32-33 34-37 38 -39 -40 41 图集号津07J902 页次 01 生国将 e 核 审 辉辉 越 对 校 计 设 阁 制 1适用范围 编制说明 4变形缝装置成品特征 本图集适用于民用和工业建筑内、外墙、楼地面、顶棚、吊项和屋面等部位的伸缩缝、沉降终缝、抗震缝2编制依据 《民用建筑设计通则》GB5032-2005《建筑设计防火规范》GB50016-2006;《高层民用建筑设计防火规范》GB50045-95-2005;《建筑装饰装修工程质量验收规范》GB50210-2001;《建筑工程施工质量验收统一标准》GB50300-2001;《建筑防火封堵应用技术规程》CECS154:2003；企业产品标准《建筑变形缝装置》（标准代号：Q/320581FIH001-2005；备案号：560620-05-Q）变形缝装置在我国目前尚无国家标准、行业标准，为适应建筑市场的需求，特编制本参考图集。图集中涉及的变形缝装置产品是生产厂家根据相应的国外标准生产制造的，相关数据符合其企业标准，生产厂家对其提供的成套产品有全面保证其质量的责任。3编制内容 编制说明、变形缝装置选用表、楼地面、内墙、顶棚、吊顶、外墙、屋面变形缝做法及楼地面变形缝槽口做法。aa~aou 4.1建筑变形缝装置是用来遮盖和装饰建筑物变形缝的建筑配件由铝合金型材、铝合金板（或不锈钢板、黄铜板）、金属滑杆及橡胶嵌条等组成，集实用性和装饰性于一体的工业化产品。4.2变形缝装置有多种型号和规格，根据工程需要加配阻火带、止水带，可满足建筑防火和防水要求，4.3本图集变形缝装置只适用于建筑物的地上露明部分（含地下室露明部分）的变形缝封盖，不含地下室隐巍部分，5变形缝装置分类 5.1变形缝装置按使用部位分为四个类别详见表5.1.5.2变形缝装置按构造特征分为六类详见表5.26设计、选用原则 6.1设计人员应根据工程设计中变形缝所在部位确定选用类型再根据设计缝宽确定选用规格：确定伸缩量：最后根据装饰效果连接方式确定选用型号 6.2各型号变形缝装置可选配不同等级的阻火带，设计人员应根据建筑部位防火要求选配阻火带，并在工程设计文件中注明耐火极限，阻火带耐火极限及代号可按表6.2选用，编制说明 图集号津07J902 页次 02
