【新04N401】 直埋供热管道 第一册 管道安装

直埋供热管道
第一册 管道安装

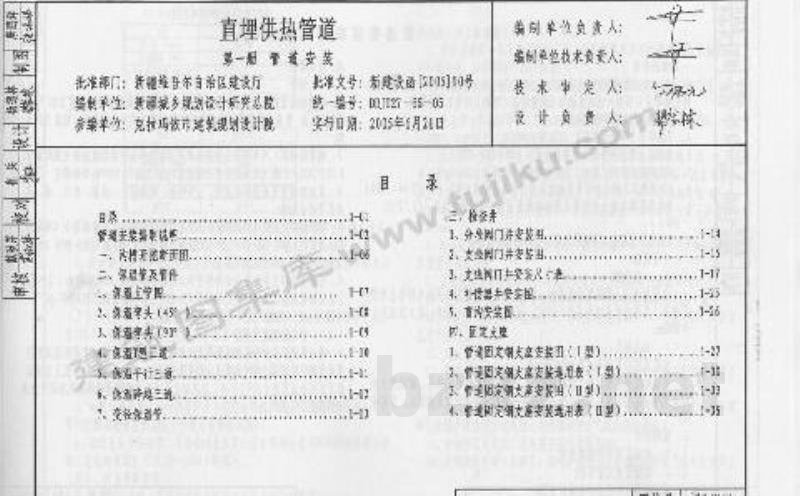

目录

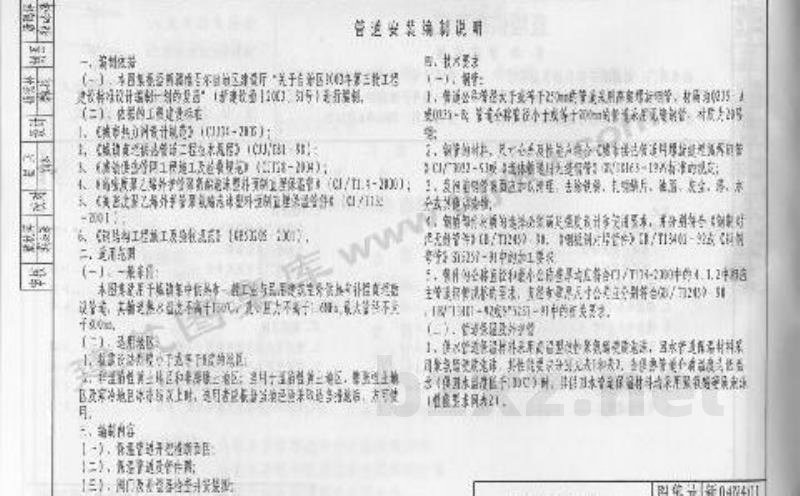

管道安装编制说明

一、编制依据

1. 本图集系根据新疆维吾尔自治区建设厅《关于自治区2003年第三批工程建设标准设计编制计划的通知》（新建科[2002]31号）进行编制。

二、依据的主要规范及规定

1. 《城镇热力网设计规范》（CJJ34-2002）；
2. 《城镇直埋供热管道工程技术规程》（CJJ/T81-98）；
3. 《城镇供热管网工程施工及验收规范》（CJJ28-2004）；
4. 《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》（GB/T 18253-2000）；
5. 《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件》（CJ/T 114-2000）；
6. 《钢制无缝钢管》（GB/T8163-99）。

三、适用范围

1. 一般条件：
   本图集适用于城镇集中供热一次网二级管网及热力站外供热管道敷设。其输送热介质温度不高于130℃，压力不高于1.6MPa，最大管径不大于800mm。
2. 适用地区：

1. 采暖期平均温度小于或等于5℃的地区；
2. 非冻土地区及土壤冻结深度不大于1.2m的地区。

四、编制内容

1. 保温管道外护管剖面图；
2. 保温直埋管道管件详图；
3. 阀门及补偿器检查井安装详图；
4. 各种管道固定支架安装详图。

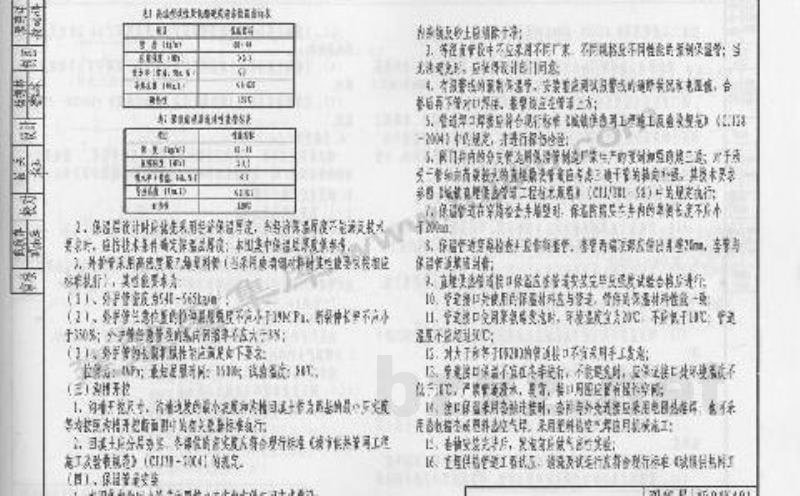

五、技术要求

1. 钢管：

1. 输送介质热力学温度小于130℃的管道采用无缝钢管，材质为20号钢。管径大于等于DN70mm或壁厚大于等于9.5mm的钢管应做无损探伤检验。

六、说明

1. 钢管的材质、尺寸及质量应符合《输送流体用无缝钢管》GB/T8163-99或《锅炉、过热器和换热器用无缝钢管》GB5310-2008的规定。

3、保温层设计时，应注意防止保护温度调节。当管道输送介质不能满足设计要求时，应检查工艺条件或确定管径及坡度；本规范中标准见规定参考表。

4、外护管采用高密度聚乙烯管时（当采用玻璃钢材料时其性能要求按相应标准执行），其性能要求为：

• (1)，外护管密度为950~935kg/m³；
• (2)，外护管拉伸强度（屈服）不小于10MPa，断裂伸长率不小于350%；外护管的抗蠕变性能应符合表8-5；
• (3)，外护管的长期静压比应满足如下要求：
  • (1)在20℃、48h时，最大拉伸应力为：35.0MPa。试验温度：60℃。
  • (2)长期静压：

1、冷弯后管径不变，弯曲处的最小曲率半径和顶向压力上应为基准值减小后的数值。

2、回填土应符合规定。各部分的宽度应组合符合标准《城市供热管网工程施工及验收规范》（CJJ 28—2014）的规定。

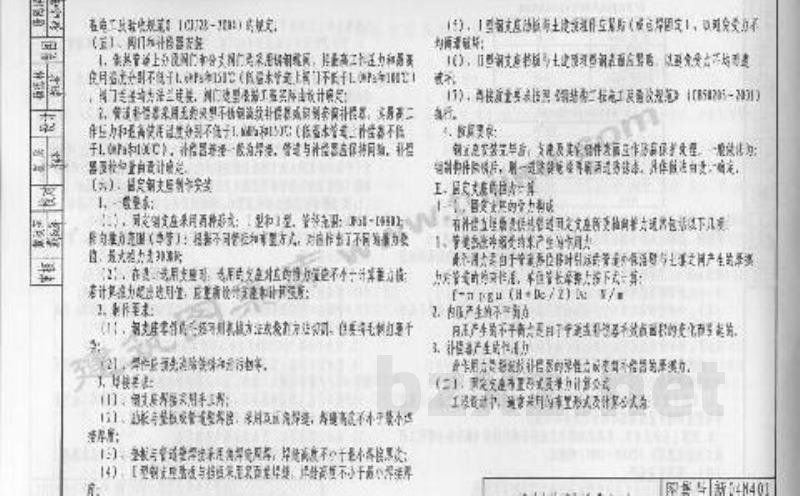

6.3 管道安装要求

1、直埋敷设中供回水管道宜采用单管布置在相同方向时，应设置固定支架；

2、管道安装前应检查管材的规格、材质、外观质量等是否符合设计要求。管道内表面及外壁上应清洁干净。

3. 穿墙套管中不应采用不同厂家、不同规格及不同材质的保温管段，当无法避免时，应设有接口阀门；
4. 补偿器的安装位置、支架设置以及固定端的位置应符合设计要求。补偿器开口时应检查其完整性。
5. 管道穿墙处应按设计要求和《城镇供热管网工程施工及验收规范》（CJJ38—2014）的规定，并应设补偿措施；
6. 阀门井内的分支管及附属设备应安装在工厂的预制加工钢制箱上。对于直埋管道与建筑物基础或路基等交叉处应采用非开挖施工方法。
7. 保温层在焊接完成前应进行外观检查，保证防腐层的厚度不小于20mm；
8. 保温管段应整体出厂和运输至现场，经检验合格后方可使用。管道与支架间应有间隙；
9. 直埋式预制管道接口保温应在环境温度及湿度适合条件下进行。
10. 管道开口处使用的保温材料应与原管、管材的保温性能相一致；
11. 管道穿入建筑物内部时，环境温度宜为24℃~30℃。不应低于10℃。管道温度不宜超过50℃；
12. 对于大于和等于DN200的管道接口可采用手工发泡。
13. 管道接口保温层不宜在冬季施工。不能采用时，应保证接口处环境温差不小于10℃。严禁雨天或潮湿、积雪、结冰环境下进行管道接口保温施工；
14. 聚乙烯外护管未密封前，当室外环境温度低于零度且相对湿度较高时，应采用机械加热或类似热空气吹干法，采用塑料保护膜包扎并适当提高温度；
15. 补偿器安装后，应检查其灵活性及活动范围是否符合设计要求。
16. 直埋式预制管道工程试压、清洗和试运行应按设计规范和现行标准《城镇供热管网工程施工及验收规范》（CJJ38—2014）执行。

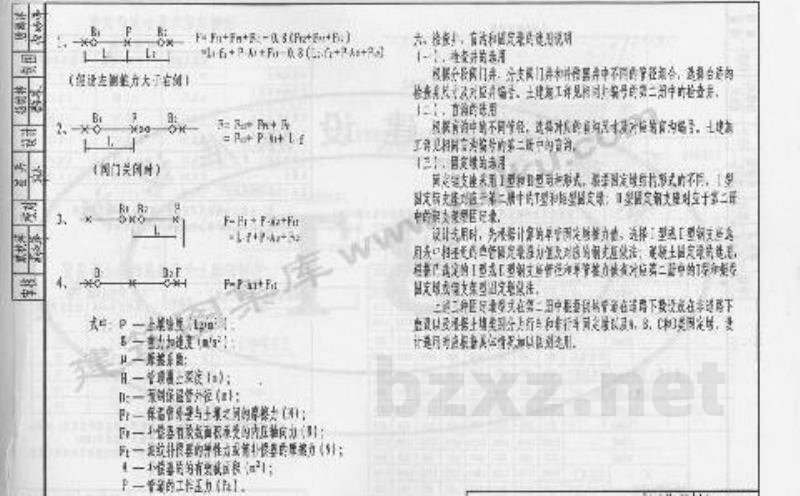

管道安装预制说明（二）
