【黔07J105】 外墙外保温建筑构造

贵州省建设厅文件 黔建科标通[2007]92号

贵州省建设厅关于印发《外墙外保温建筑构造（二）-HL169中空微珠无机保温砂浆》标准设计图集的通知

各市州、县（区）建设局，各设计、施工、质监、监理单位，各有关单位：

由贵州省建筑设计研究院为主编单位，贵州安捷能建筑材料发展有限公司、成都华林澳能建材有限公司为协编单位编制的《外墙外保温建筑构造（二）HL169中空微珠无机保温砂浆》标准设计图，经省建设厅科标处组织专家进行评审，同意作为我省建筑标准设计图，标准图编号为黔07J105，自2007年3月15日起执行。本标准由省建设厅科标处负责管理，编制单位负责具体解释工作。执行过程中有何意见请及时反馈省建设厅科标处。

贵州省建设厅
2007年3月8日

---

外墙外保温建筑构造（二）
批准单位：贵州省建设厅
主编单位：贵州省建筑设计研究院
协编单位：贵州安捷能建筑材料发展有限公司

【再版说明】
本图集已使用多年，得到了广大设计、施工等单位的好评。为突出本图集的实用性与针对性，根据有关意见对本图集做局部修改，印行2009版。
局部修改的内容包括：
1）增加了建筑保温砂浆Ⅱ型的热工性能选用内容；
2）增加了外墙内保温的构造节点；
3）对部分构造节点作了修订，补充了外墙外保温分格缝做法。
注：本图集中“HL169”标识特指“安捷能HL169”。

HL169中空微珠无机保温砂浆
批准文号：黔建科标【2007】192号
图集编号：黔07J105（2009版）
实行日期：2007年3月8日

【目录】
总说明
施工要点
质量验收标准
外墙围护结构热工性能选用（I型）
外墙贴面砖外保温构造
外墙外保温平面、立面索引
外墙外保温阳角构造详图
外墙外保温阴角构造详图
外墙外保温勒脚构造详图
外墙外保温挑窗构造详图
外墙外保温窗口构造详图
外墙外保温网格布加强构造及锚固件布置
外墙外保温构造详图
合栏板外保温构造详图
窗口及女儿墙外保温构造详图
外墙外保温变形缝详图
外墙内保温基本做法
阴阳角及丁字墙内保温构造
踢脚、地下室顶板、窗帘盒内保温构造
窗口内保温构造
电气接线盒、洗池安装详图（内保温）
外墙围护结构热工性能选用（Ⅱ型）

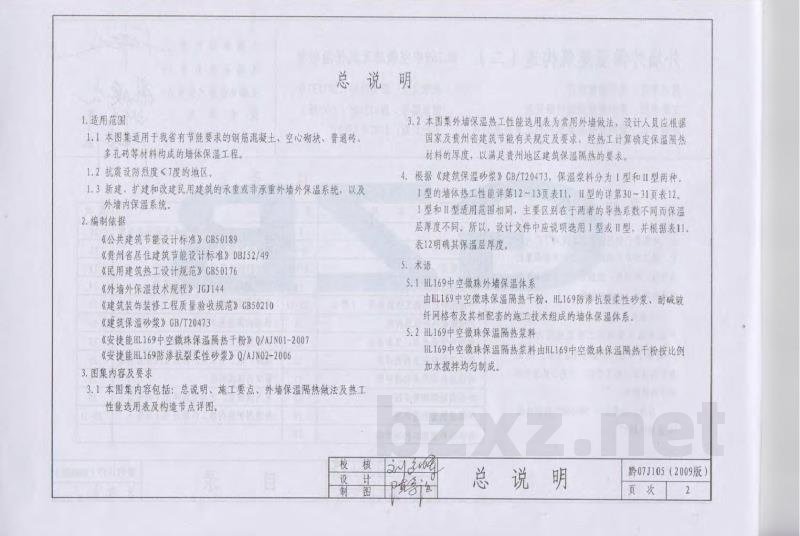

【总说明】

1. 适用范围
1.1 本图集适用于我省有节能要求的钢筋混凝土、空心砌块、普通砖、多孔砖等材料构成的墙体保温工程。
1.2 抗震设防烈度 < 7 度的地区。
1.3 新建、扩建和改建民用建筑的承重或非承重外墙外保温系统，以及外墙内保温系统。

2. 编制依据
- 《公共建筑节能设计标准》GB50189
- 《贵州省居住建筑节能设计标准》DBJ52/49
- 《民用建筑热工设计规范》GB50176
- 《外墙外保温技术规程》JGJ144
- 《建筑装饰装修工程质量验收规范》GB50210
- 《建筑保温砂浆》GB/T20473
- 《安捷能HL169中空微珠保温隔热干粉》Q/AJN01-2007
- 《安捷能HL169防渗抗裂柔性砂浆》Q/AJN02-2006

3. 图集内容及要求
3.1 本图集内容包括：总说明、施工要点、外墙保温隔热做法及热工性能选用表及构造节点详图。
3.2 设计人员应根据国家及贵州省建筑节能有关规定及要求，经热工计算确定保温隔热材料的厚度，以满足贵州地区建筑保温隔热的要求。根据《建筑保温砂浆》GB/T20473，保温浆料分为I型和Ⅱ型两种。I型和Ⅱ型适用范围相同，主要区别在于两者的导热系数不同而保温层厚度不同。设计文件中应明确说明选用1型或Ⅱ型，并根据表11、表12明确其保温层厚度。

5. 术语
5.1 HL169中空微珠外墙保温体系：由HL169中空微珠保温隔热干粉、HL169防渗抗裂柔性砂浆、耐碱玻纤网格布及其相配套的施工技术组成的墙体保温体系。
5.2 HL169中空微珠保温隔热浆料：由HL169中空微珠保温隔热干粉按比例加水搅拌均匀构制而成。
5.3 HL169防渗抗裂柔性砂浆：由聚合物、水泥、砂按一定比例拌合而成，满足抗开裂要求的砂浆。

6. 墙体保温基本构造层示意
（以钢筋混凝土墙体、多孔砖墙体、页岩砖墙体为例，基本构造层包含：基层、界面砂浆或水泥砂浆找平层、HL169中空微珠保温隔热层、HL169防渗抗裂柔性砂浆压入耐碱玻纤网格布、柔性腻子、涂料或饰面砂浆。）

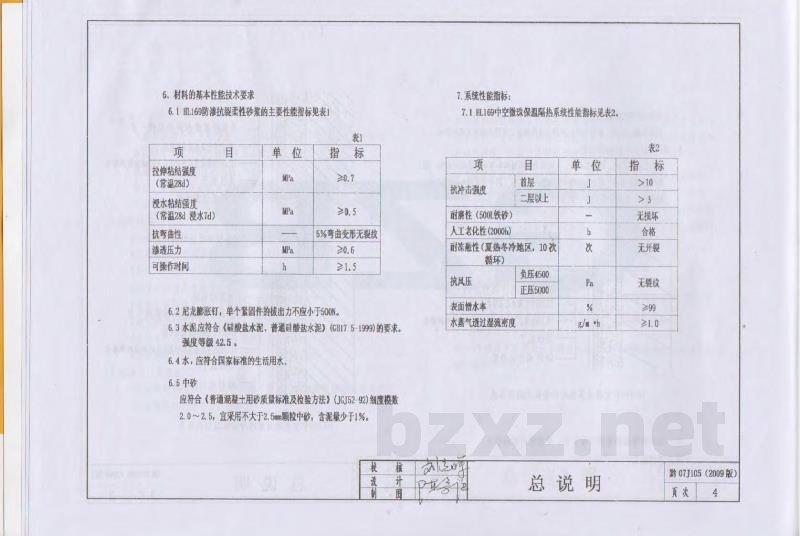

7. 材料的基本性能技术要求

7.1 HL169防渗抗裂柔性砂浆性能指标（表1）：
- 拉伸粘结强度（常温28d）：≥0.7 MPa
- 浸水粘结强度（常温28d浸水7d）：≥0.5 MPa
- 抗弯曲性：5%弯曲变形无裂纹
- 渗透压力：≥0.6 MPa
- 可操作时间：≥1.5 h

7.2 系统性能指标（表2）：
- 抗冲击强度：>10 J
- 耐磨性（500L铁砂）：>3
- 人工老化性（2000h）：无损坏
- 耐冻融性（夏热冬冷地区，10次冻融）：合格
- 抗风压：≥1.0 kPa
- 表面增水率：无开裂、无裂纹
- 水蒸气透过湿流密度：≥99 g/(m²·h)

7.3 HL169中空微珠保温隔热干粉性能指标（表3）：
- 表观密度：240-300 kg/m³
- 导热系数：0.025 W/(m·K)
- 蓄热系数：0.8
- 抗压强度：2 MPa
- 压剪粘结强度：≥0.5 MPa
- 线性收缩率：≤3%
- 软化系数：≥0.5
- 难燃性：不燃
- 放射性：≤1.0

7.4 柔性腻子性能指标（表4）：
- 水性48h耐碱性24h：无异常
- 拉伸粘接强度：常温≥0.60 MPa，浸水后≥0.40 MPa
- 低温环境稳定性（50℃冷冻）：无变化
- 柔韧性（绕50℃棒卷曲）：无裂纹
