【皖2007G417】 预制混凝土檩条及坡屋面建筑构造

安徽省工程建设标准设计：预制混凝土擦条及坡屋面建筑构造图集
统一编号：DBJT11-145
图集号：皖2007G417
批准单位：安徽省建设厅
主编单位：安徽省工程建设标准设计研究院
发行日期：2007年3月29日

【目录】

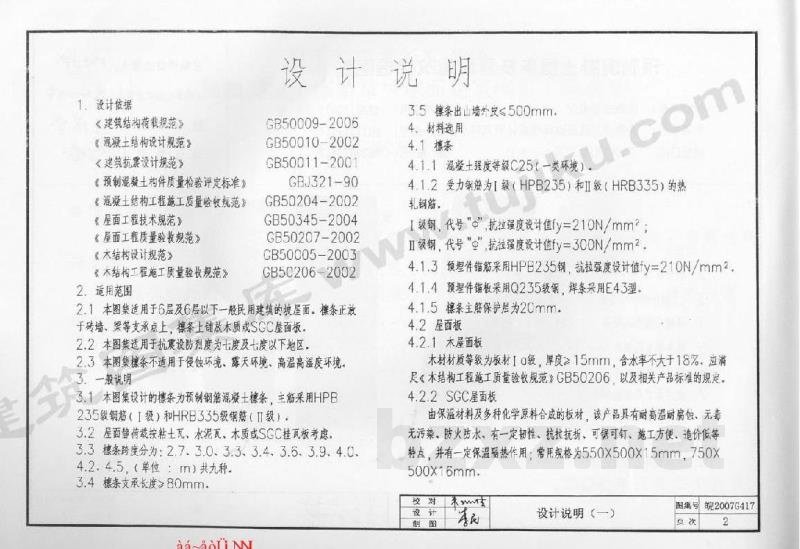

1. 设计依据
2. 适用范围
3. 一般说明
4. 材料选用
5. 设计与计算
6. 质量检验
10. 选用举例
10.2 SGC屋面挂瓦板选用与施工
10.3 瓦材和铺设
10.4 块瓦与屋面基层加强固定要求

1. 设计依据
《建筑结构荷载规范》、《混凝土结构设计规范》、《建筑抗震设计规范》、《预制混凝土构件质量检验评定标准》、《混凝土结构工程施工质量验收规范》、《屋面工程技术规范》、《屋面工程质量验收规范》、《木结构设计规范》、《木结构工程施工质量验收规范》

2. 适用范围
2.1 本图集适用于6层及6层以下普通民用建筑的坡屋面。擦条正放于砖墙、架等支承点上，擦条上铺放木质或SGC屋面板。
2.2 本图集适用于抗震设防烈度为六度及六度以下地区。
2.3 本图集不适用于侵蚀环境、露天环境、高温高湿度环境。

3. 一般说明
3.1 本图集设计的擦条为预制钢筋混凝土擦条，主筋采用HPB235级钢（I级）和HRB335级钢筋（I级）。
3.2 屋面静荷载按粘土瓦、水泥瓦、木质或SGC挂瓦板考虑。
3.3 擦条跨度分为：2.7、3.0、3.3、3.4、3.6、3.9、4.0、4.2、4.5（单位：m），共九种。
3.4 擦条支承长度 $\ge$ 80mm。

4. 材料选用
4.1 擦条
4.1.1 混凝土强度等级为C25（一般类环境）。
4.1.2 受力钢筋为I级（HPB235）和II级（HRB335）的热轧钢筋。I级钢抗拉强度设计值 $f_y=210N/mm^2$；II级钢抗拉强度设计值 $f_y=300N/mm^2$。
4.1.3 预埋件锚筋采用HPB235钢，抗拉强度设计值 $f_y=210N/mm^2$。
4.1.4 预埋件锚板采用Q235级钢，焊条用E43型。
4.1.5 擦条主筋保护层为20mm。
4.2 屋面板
4.2.1 木屋面板：木材材质等级为板材10级，厚度15mm，含水率不大于18%，应满足《木结构工程施工质量验收规范》GB50206以及相关产品标准的规定。
4.2.2 SGC屋面板：由保温材料及多种化学原料合成的板材，具有耐高温耐腐蚀、无毒无污染、防火防水、有一定韧性、抗拉抗折、可锯可钉、施工方便、造价低等特点，并具有一定的保温隔热作用。常用规格为550×500×15mm、750×500×16mm。

【SGC屋面挂瓦板物理性能指标表】
- 导热系数：0.35 W/m.k
- 容重：1850 kg/m³
- 含水率：2.0%
- 吸水率：3.8%
- 承载力：3.1 KN/m²
- 抗渗性能：0.6
- 抗冻性能：-15℃至-20℃ (4h) 融化 10℃至 2℃ (2h); 15次循环试样无破坏

4.3 瓦材
规格750×500×16mm。应采用能钩挂、可钉或可绑扎固定的粘土瓦、彩色或素色水泥瓦、彩釉或素色陶瓦。

5. 设计与计算
5.1 擦条构件的重要性系数为1.0。
5.2 擦条按简支梁计算，其计算跨度 $L_0=1.05L_n$（弯矩计算）、$1.0L_n$（剪力计算）。当净跨大于3.3m时，$L_0=L_n$。$L_n$为擦条的净跨。
5.3 擦条的最大允许裂缝宽度为0.3mm。
5.4 擦条的最大挠度允许值为跨度的1/200。
5.5 许载荷包括屋面自重、吊顶、施工荷载、堆放物等，不包括擦条自重。
5.6 屋面活荷载取屋面活荷载、雪荷载、检修荷载三者中的较大值。检修荷载转化为擦条上的等效均布荷载按 $g=2/L$ 计算（单位：kN/m）。
5.7 施工吊装验算：仅考虑构件自重，动力系数为1.5。
5.8 荷载组合：
- 基本组合：按 $1.2G_k + 1.4Q_k$ 或 $1.35G_k + 1.4Q_k$ 进行计算，取两者中最不利组合。
- 标准组合：按 $G_k + Q_k$ 进行计算。
- 准永久组合：按 $G_k + \psi Q_k$ 进行计算。
其中 $G_k$ 为作用在擦条上的永久荷载标准值，$Q_k$ 为可变荷载标准值。
5.9 本图集中作用在擦条上的外荷载详见相关表单。当实际工程荷载超出本图集范围时，应按照《混凝土结构设计规范》（GB50010-2002）进行验算。

6. 质量检验
6.1 擦条施工的允许偏差和质量检验应按《混凝土结构工程施工质量验收规范》（GB50204-2002）和《预制混凝土构件质量检验评定标准》（GBJ321-90）执行。其中主筋保护层厚度允许偏差为 $\pm5mm$（最小 $\ge 3mm$）。
6.2 图集中擦条的材料用量为净值，不包括施工损耗。
6.3 每根擦条全长不得有蜂窝、麻面、裂缝、露筋、预埋件松脱等迹象。
6.4 每根擦条需注明编号、生产日期及上下面。
6.5 擦条检验加荷方式为荷重块均布加荷试验。擦条两端支座为简支，支座间距为 $L-100mm$（$L$ 为擦条轴线长）。
6.6 构件性能检验时，混凝土龄期应为28天，且混凝土强度达到设计强度。
6.7 混凝土强度达到设计强度等级的70%时方可搬运。
6.8 擦条应平放在支座上，不得垂直于屋面放置。
6.9 凡本图未作规定者，均按《混凝土结构工程施工质量验收规范》（GB50204-2002）有关规定处理。

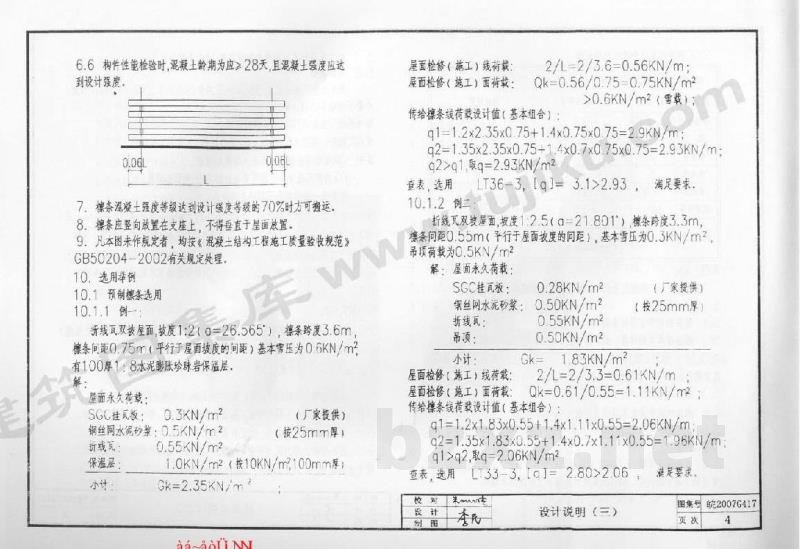

10. 选用举例
10.1 预制擦条选用例
例一：新线瓦双坡屋面，坡度1:2 ($\alpha=26.565^{\circ}$)，擦条跨度3.6m，擦条间距0.75m，基本雪压为0.6kN/m²。采用100mm厚水泥膨胀珍珠岩保温层。\n计算过程：屋面永久荷载（SGC挂瓦板+保温层+水泥砂浆）：$0.3 + 1.0 = 1.3$ kN/m²；瓦材荷载：$0.55$ kN/m²；总永久荷载 $G_k = 1.85$ kN/m²。检修荷载面荷载 $Q_k = 0.56/0.75 = 0.75$ kN/m²。经组合计算，$q = 2.93$ kN/m²，选用 LT36-3型擦条（$q_{allow}=3.1$）满足要求。

10.2 SGC屋面挂瓦板选用与施工
10.2.1 根据设计屋面擦条问距，可分别选用550×500×15mm或750×500×16mm的SGC板。
10.2.2 当擦条面采用三角木垫块时（垫块与擦条用$\phi6@150$预埋钢筋），SGC板可用水泥钉或射钉与三角木固定，每块板固定点不少于4个。
10.2.3 当擦条按设计坡度一次整模成型时，SGC板可用$\phi6$胀管螺栓与擦条锚牢，每块板锚固点不少于4个。

10.3 瓦材和铺设
10.3.1 坡屋面瓦材应采用能钩挂、可钉或可绑扎固定的粘土瓦、水泥瓦、彩釉或素色陶瓦。
10.3.2 铺瓦方式包括水泥卧瓦或木挂瓦。卧瓦时水泥砂浆比例为1:3，厚度最薄处 $\ge 20$mm。挂瓦时挂瓦条固定在顺水条上，顺水条直接用钉子固定在SGC屋面板上，瓦材搭接长度须满足瓦材要求。

10.4 块瓦与屋面基层加强固定要求
10.4.1 遇下列情况，全部瓦材均应采取固定加强措施。
