【辽2002S401】 节水型卫生器具安装图（一）

辽宁省建筑标准设计 给排水标准图集
节水型卫生器具安装图（一）（浴池、卫生间、盥洗室）

统一编号：DBJT05-130
图集号：辽2002S401
批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院、沈阳大学
参编单位：丹东大禹电器公司

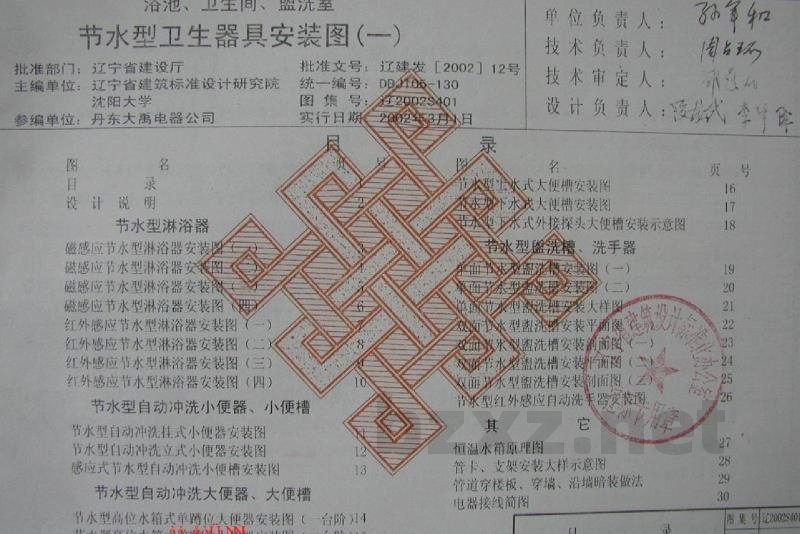

【图名目录】
1. 设计说明
2. 节水型淋浴器（含磁感应型、红外感应型安装图）
3. 节水型自动冲洗小便器、小便槽（含挂式、立式、感应式安装图）
4. 节水型自动冲洗大便器、大便槽
5. 节水型高位水箱式单踏位人便器安装图
6. 节水型高位水箱式小便器安装图
7. 节水型盛洗槽、洗手器、洗漱槽安装图
8. 安装大样图、管道穿楼板/穿墙做法、电器接线简图等

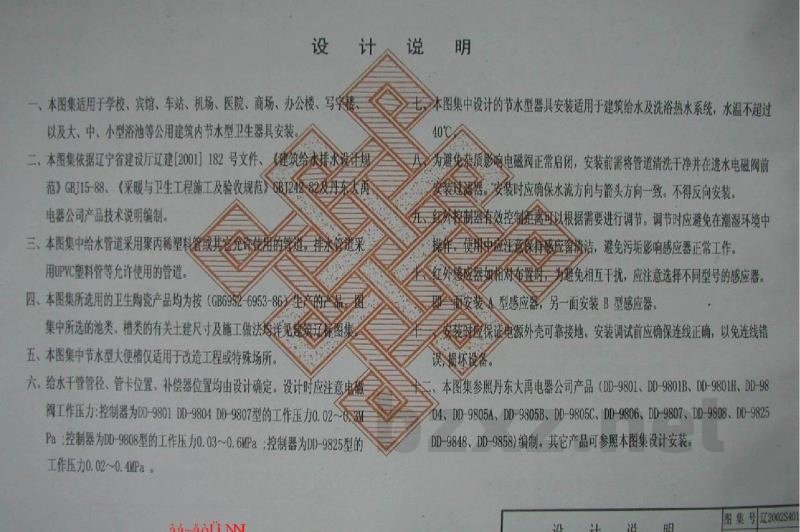

【设计说明】
一、适用范围：本图集适用于学校、宾馆、车站、机场、医院、商场、办公楼、写字楼以及大、中、小型浴池等公用建筑内的节水型卫生器具安装。
二、编制依据：本图集依据辽宁省建设厅辽建[2001]182号文件、GBJ15-88《建筑给水排水设计》、GB1242-82《采暖与卫生工程施工及验收规范》及丹东大禹电器公司产品技术说明编制。
三、管道材料：本图集中给水管道采用聚丙烯塑料管（PPR）或相关建筑给水管道；排水管道采用UPVC塑料管。
四、产品标准：本图集所选用的卫生陶瓷产品均为按 GB6952-6953-86 标准生产的产品。涉及池类、槽类的土建尺寸及施工做法详见相关标准图集。
五、适用限制：本图集中节水型大便槽仅适用于改造工程或特殊场所。
六、设计要求：给水干管管径、管卡位置、补偿器位置均由设计确定。

【控制器规格】
电磁阀控制器工作压力要求：
- 控制器 DD-9801、DD-9804、DD-9807 型：工作压力 0.02~0.3 MPa
- 控制器 DD-9808 型：工作压力 0.03~0.6 MPa
- 控制器 DD-9825 型：工作压力 0.02~0.4 MPa

【安装与使用注意事项】
1. 适用环境：本图集中设计的节水型器具适用于建筑给水及洗浴热水系统，水温不超过 40℃。
2. 安装准备：为避免杂质影响电磁阀正常启闭，安装前需将管道清洗干净，并在进水电磁阀前加装过滤器。
3. 安装规范：安装时应确保水流方向与箭头方向一致，严禁反向安装。
4. 操作维护：应避免在潮湿环境中操作；使用中请保持感应窗清洁，避免污垢影响感应器正常工作。
5. 感应器布置：若红外感应器相对布置，为避免相互干扰，应注意选择不同型号的感应器（如一面安装A型，另一面安装B型）。
6. 电力安全：必须保证电源外壳可靠接地。安装调试前应确保连线正确。
7. 电源配置：电源应安装在距离控制器最近的干燥、通风且无易燃物品处。每个 D3-600 型电源可控制 20 个控制器，每个 D3-1200 型电源可控制 40 个控制器。
8. 接线规范：连接时采用红、黄、黑三色单芯护套线对应颜色连接。D3-600 型配用线径不小于 2.5mm²，D3-1200 型配用线径不小于 4.5mm²。接头处应采用防水压线帽密封。
9. 排污处理：给水干管末端应设置排污管和排污阀，每次使用前应先排污后再使用。
10. 恒温系统：该节水器采用恒温水供水，恒温水箱安装请参照恒温水箱原理图。

【主要材料表】
- 淋浴头：铜镀铬
- 电磁阀：铜镀铬
- 外丝直接头：铜件
- 异径三通：铜件
- 过滤器/截止阀：铜件
- 管道：UPVC/PPR
- 控制器：塑料/电子元件
