【闽2002G120】 福建省村镇住宅抗震构造

福建省村镇住宅抗震构造图集 (DBJT13-58)
图集号：闽2002G120
批准部门：福建省建设厅
主编单位：福建省抗震防灾技术中心
实行日期：2002年12月1日
批准文号：闽建科[2002]49号
统一编号：DBJT13-58

目录：
1、总说明
2、现浇钢筋混凝土框架结构住宅抗震构造详图
3、砖砌体结构住宅抗震构造详图
4、石砌体结构住宅抗震构造详图
5、女儿墙、坡屋顶、刚性基础等构造详图
6、附件

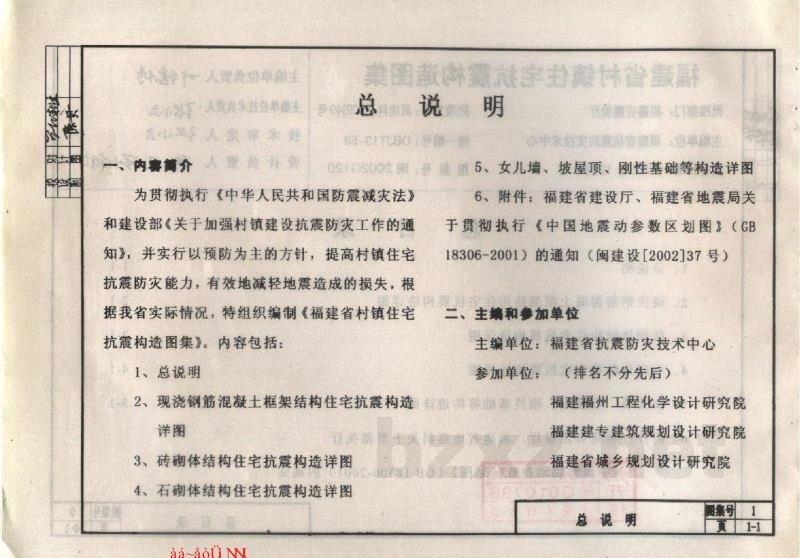

一、内容简介
为贯彻执行《中华人民共和国防震减灾法》和建设部《关于加强村镇建设抗震防灾工作的通知》，并实行以预防为主的方针，提高村镇住宅抗震防灾能力，有效地减轻地震造成的损失，根据我省实际情况，特组织编制《福建省村镇住宅抗震构造图集》。内容包括：
1、总说明
2、现浇钢筋混凝土框架结构住宅抗震构造详图
3、砖砌体结构住宅抗震构造详图
4、石砌体结构住宅抗震构造详图
5、女儿墙、坡屋顶、刚性基础等构造详图
6、附件：福建省建设厅、福建省地震局关于贯彻执行《中国地震动参数区划图》（GB18306-2001）的通知（闽建设【2002]37号）

二、主编和参加单位
主编单位：福建省抗震防灾技术中心
参加单位：福建省建筑规划设计研究院、福建省城乡规划设计研究院等。

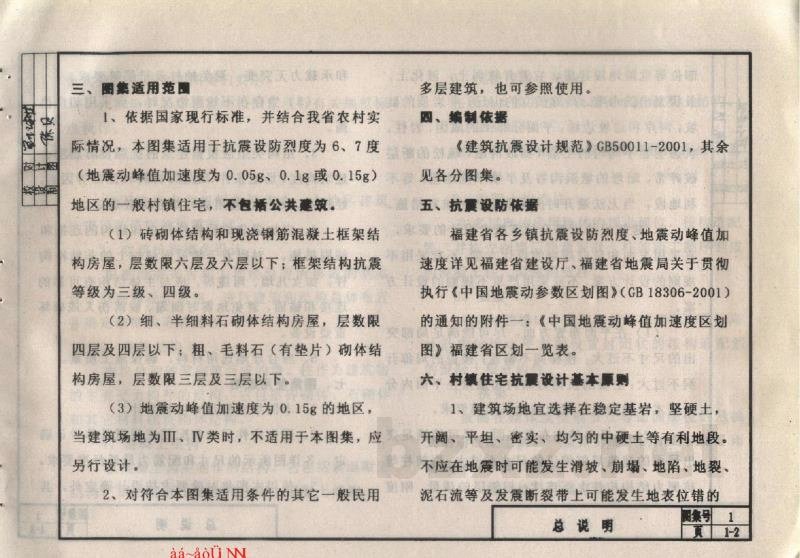

三、图集适用范围
1、依据国家现行标准，并结合我省农村实际情况，本图集适用于抗震设防烈度为6、7度（地震动峰值加速度为0.05g、0.1g或0.15g）地区的一般村镇住宅，不包括公共建筑：
（1）砖砌体结构和现浇钢筋混凝土框架结构房屋，层数限六层及六层以下；框架结构抗震等级为三级、四级。
（2）细、半细料石砌体结构房屋，层数限四层及四层以下；粗、毛料石（有垫片）砌体结构房屋，层数限三层及三层以下。
（3）地震动峰值加速度为0.15g的地区，当建筑场地为III、IV类时，不适用于本图集，应另行设计。
2、对符合本图集适用条件的其它一般民用多层建筑，也可参照使用。

四、编制依据
《建筑抗震设计规范》GB50011-2001，其余见各分图集。

五、抗震设防依据
福建省各乡镇抗震设防烈度、地震动峰值加速度详见福建省建设厅、福建省地震局关于贯彻执行《中国地震动参数区划图》（GB18306-2001）的通知的附件一：《中国地震动峰值加速度区划图》福建省区划一览表。

六、村镇住宅抗震设计基本原则

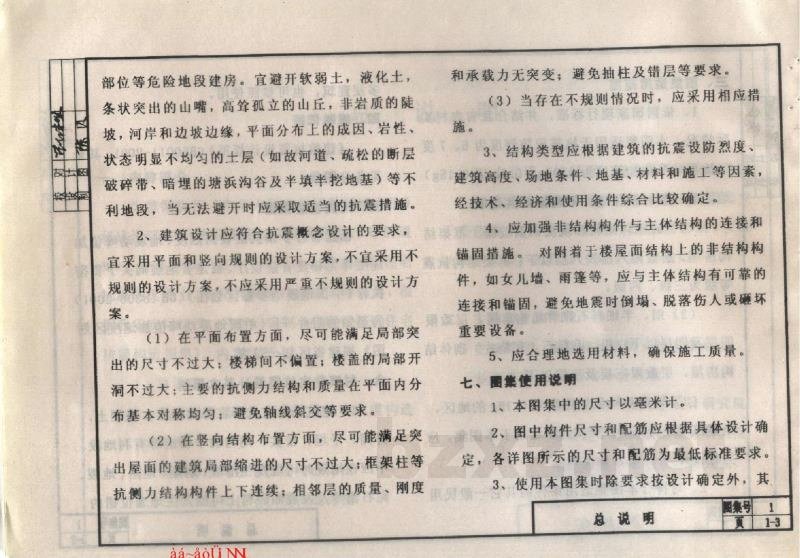

1、建筑场地宜选择在稳定基岩、坚硬土、开阔、平坦、密实、均质的中硬土等有利地段。不应在地震时可能发生滑坡、崩塌、地陷、地裂、泥石流等及发震断裂带上可能发生地表位错等危险地段建房。宜避开软弱土、液化土、条状突出的山嘴、高耸孤立的山丘、非岩质的陡坡、河岸和边坡边缘、平面分布上成因、岩性、状态明显不均的土层（如故河道、疏松的断层破碎带、暗埋的塘浜沟谷及半填半挖地基）等不利地段。当无法避开时应采取适当的抗震措施。
2、建筑设计应符合抗震概念设计的要求，宜采用平面和竖向规则的设计方案，不宜采用不规则的设计方案，不应采用严重不规则的设计方案。
（1）在平面布置方面，尽可能满足局部突出的尺寸不过大；楼梯间不偏置；楼盖的局部开洞不过大；主要的抗侧力结构和质量在平面内分布基本对称均匀；避免轴线斜交等要求。
（2）在竖向结构布置方面，尽可能满足突出屋面的建筑局部缩进的尺寸不过大；框架柱等抗侧力结构构件上下连续；相邻层的质量、刚度和承载力无突变；避免抽柱及错层等要求。
（3）当存在不规则情况时，应采用相应措施。
3、结构类型应根据建筑的抗震设防烈度、建筑高度、场地条件、地基、材料和施工等因素，经技术、经济和使用条件综合比较确定。
4、应加强非结构构件与主体结构的连接和锚固措施。对附着于楼屋面结构上的非结构构件，如女儿墙、雨篷等，应与主体结构有可靠的连接和锚固，避免地震时倒塌、脱落伤人或砸坏重要设备。
5、应合理地选用材料，确保施工质量。

七、图集使用说明
1、本图集中的尺寸以毫米计。
2、图中构件尺寸和配筋应根据具体设计确定，各详图所示的尺寸和配筋为最低标准要求。
3、使用本图集时除要求按设计确定外，其总说明及构造均应符合本图集的要求。
4、图集中未尽事宜均按国家现行有关规范标准执行。

八、术语
1、抗震设防烈度：按国家规定的权限批准作为一个地区建筑抗震设防依据的地震烈度。
2、建筑抗震概念设计：根据地震灾害和工程经验等所形成的基本设计原则和设计思想，进行建筑和结构总体布置并确定细部构造的过程。
3、砌体结构：由块体和砂浆砌筑而成的墙、柱作为建筑物的主要受力构件的结构。它包括砖砌体、石砌体和其他材料砌块砌体结构。
4、混凝土结构：以混凝土为主制作的结构。它包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。
5、现浇混凝土结构：在现场支模并整体浇筑而成的混凝土结构。
6、框架结构：由梁和柱以刚接或铰接相连接而构成承重体系的结构。
7、混凝土构造柱：在多层砌体房屋墙体的规定部位，按构造配筋，按先例墙后浇灌混凝土柱的施工顺序制成的混凝土柱，简称构造柱。
8、圈梁：在房屋的檐口、窗顶、楼层或基础顶面标高处沿砌体墙水平方向设置封闭状的、按构造配筋的混凝土梁式构件。
9、挑梁：嵌固在砌体或框架节点等锚固部位的悬挑式钢筋混凝土梁。一般指房屋中的阳台挑梁、雨篷挑梁或外廊挑梁。
10、砌体墙、柱高厚比
