【地方标准】 图像型火灾安全监控系统

安徽省地方标准 DB34/182-1999 图像型火灾安全监控系统
发布单位：安徽省技术监督局
发布日期：1999-06-07
实施日期：1999-06-20

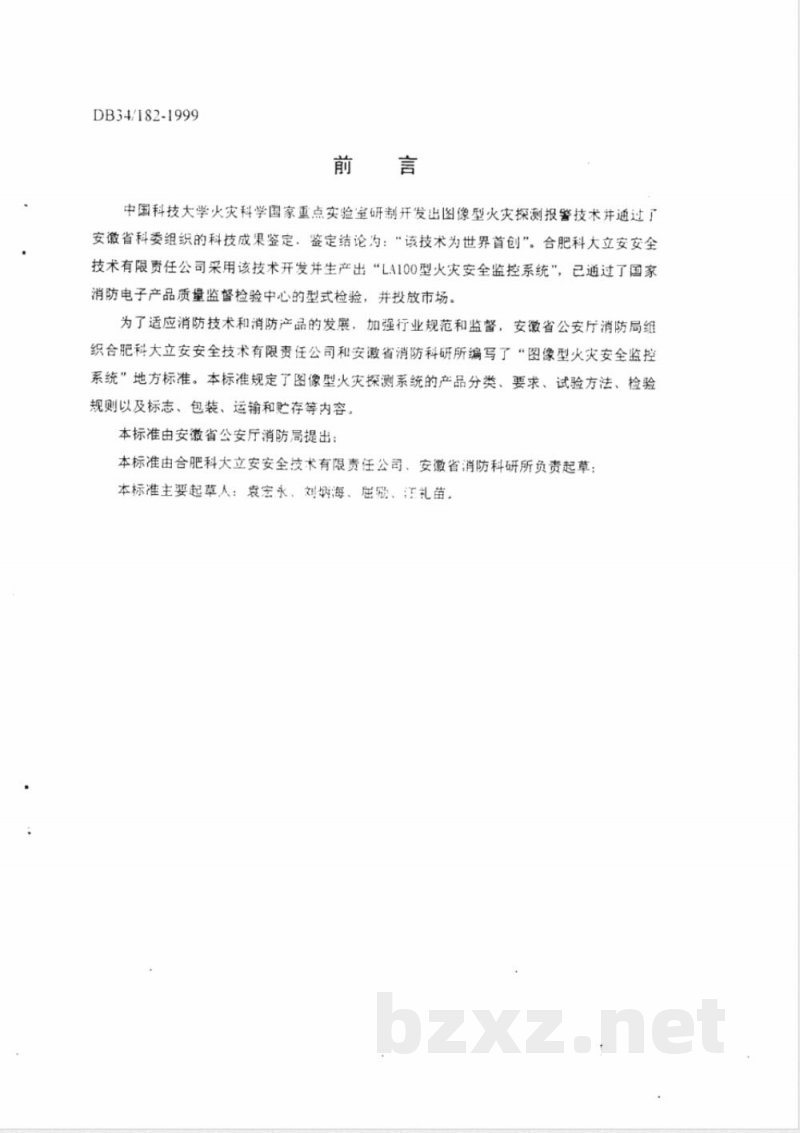

前言
中国科技大学火灾科学国家重点实验室研制开发了图像型火灾探测报警技术，并通过安徽省科委组织的科技成果鉴定结论为“该技术为世界首创”。合肥科大立安安全技术有限责任公司采用该技术开发并生产出“LA100型火灾安全监控系统”，已通过国家消防电子产品质量监督检验中心的型式检验并投入市场。为了适应消防技术和产品发展，加强行业规范和监督，安徽省公安厅消防局组织相关单位编写了本地方标准。本标准规定了图像型火灾探测系统的产品分类、要求、试验方法、检验规则及标志、包装、运输和贮存内容。本标准由安徽省公安厅消防局提出，由合肥科大立安安全技术有限责任公司和安徽省消防科研所负责起草，主要起草人：袁宏永、刘海、屈励、注礼苗。

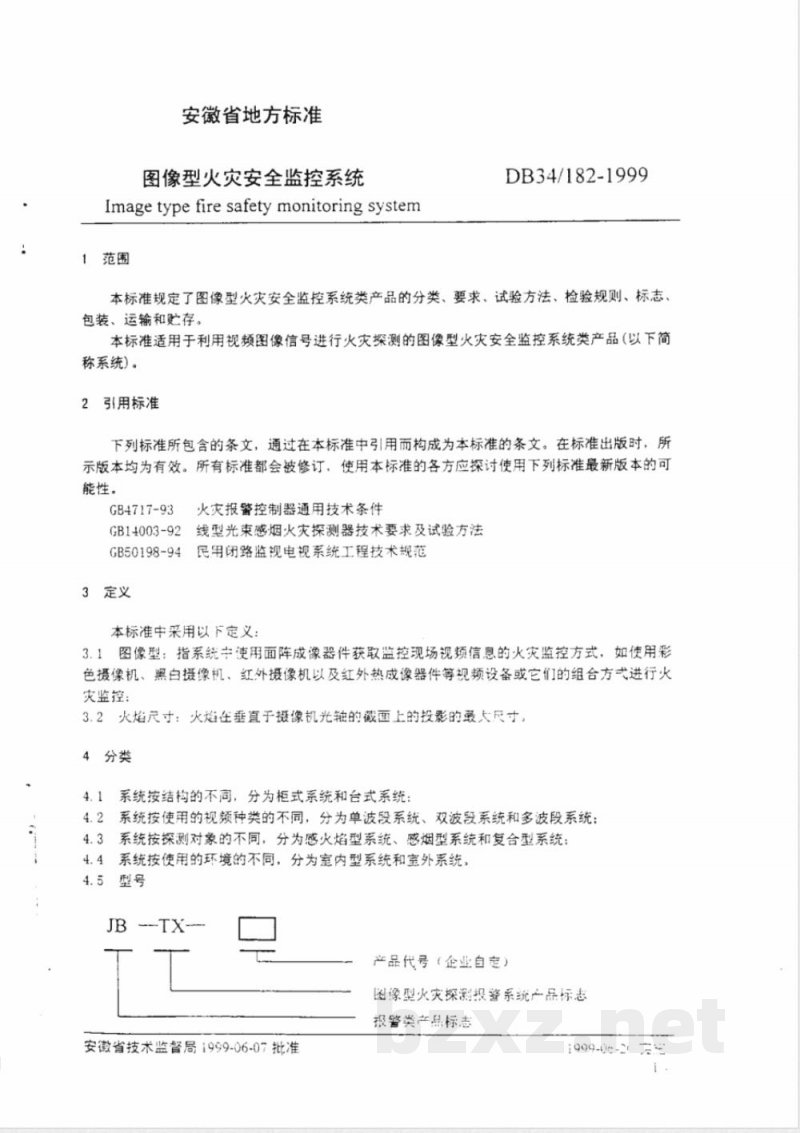

1 范围
本标准适用于利用视频图像信号进行火灾探测的图像型火灾安全监控系统（以下简称系统）。标准内容包括系统的分类、性能要求、试验方法、检验规则及标志、包装、运输和贮存要求。

2 引用标准
下列标准通过引用构成本标准的条文，在标准出版时版本均为有效，使用本标准时应参考最新版本：
GB4717-93 火灾报警控制器通用技术条件
GB1003-92 线型光束感烟火灾探测器技术要求及试验方法
GB50198-94 民用闭路电视系统工程技术规范

3 定义
3.1 图像型：指系统使用面阵成像器件获取监控现场视频信息的火灾监控方式，包括彩色、黑白、红外摄像机及红外热成像器件或其组合。
3.2 火焰尺寸：火焰在垂直于摄像机光轴截面上的最大投影尺寸。

4 分类
系统按结构分为柜式系统和台式系统；按使用的视频种类分为单波段、双波段和多波段系统；按探测对象分为感火焰型、感烟型和复合型系统；按使用环境分为室内型和室外型系统。

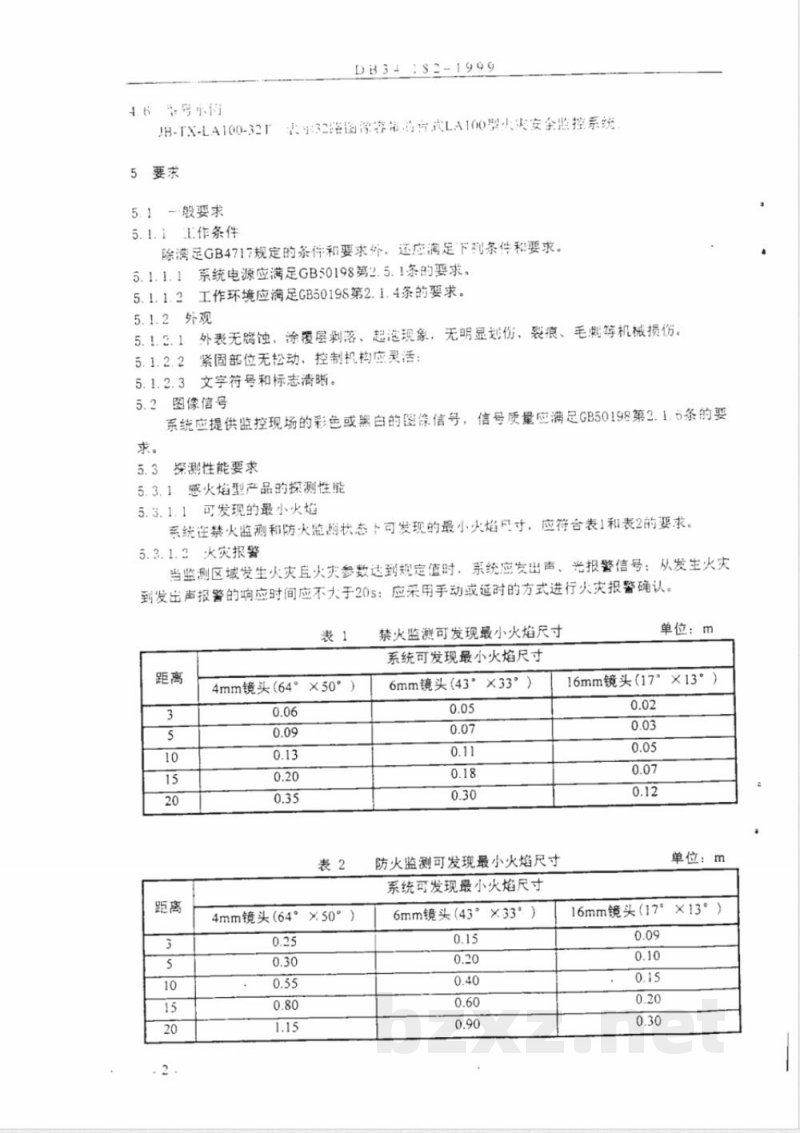

5 要求
5.1 一般要求：系统除满足GB4717规定外，还应满足GB50198第2.1.4条及电源要求。
5.2 外观：外表无腐蚀、涂层剥落或起泡现象，无明显划伤、裂痕、毛刺，紧固部位无松动，控制机构灵活，文字符号和标志清晰。
5.3 图像信号：应提供彩色或黑白图像信号，满足GB50198第2.1.5条要求。
5.4 探测性能要求：
5.4.1 感火焰型产品可发现的最小火焰尺寸应符合表1和表2。
5.4.2 火灾报警：监测区域发生火灾且参数达到规定值时，系统应发出声光报警，响应时间不大于20 s，可采用手动或延时方式确认火灾。

表1 4mm镜头（64°×50°）火焰最小检测尺寸（m）
距离 3m:0.06 5m:0.09 10m:0.13 15m:0.20 20m:0.35

表2 4mm镜头（64°×50°）火焰最小检测尺寸（m）
距离 3m:0.25 5m:0.30 10m:0.55 15m:0.80 20m:1.15
