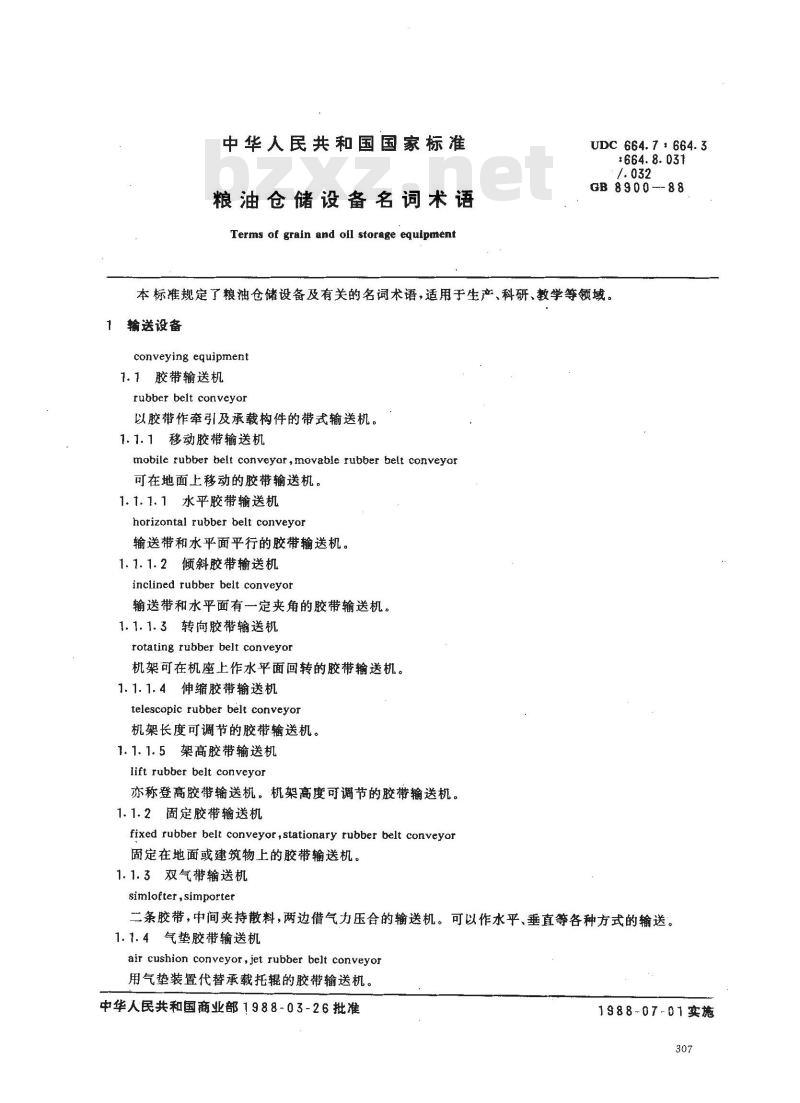

【国家标准(GB)】 粮油仓储设备名词术语

中华人民共和国国家标准
粮油仓储设备名词术语
Terms of grain and oil storage equipmentUDC 664. 7 : 664. 3
:664.8.031
GB 8900-88
本标准规定了粮油仓储设备及有关的名词术语，适用于生产、科研、教学等领域。输送设备
conveying equipment
1.1胶带输送机
rubber belt conveyor
以胶带作牵引及承载构件的带式输送机。1.1.1移动胶带输送机
mobile rubber belt conveyor, movable rubber belt conveyor可在地面上移动的胶带输送机。1.1.1.1水平胶带输送机
horizontal rubber belt conveyor输送带和水平面平行的胶带输送机。1.1.1.2倾斜胶带输送机
inclined rubber belt conveyot输送带和水平面有一定夹角的胶带输送机。1.1.1.3转向胶带输送机
rotating rubber belt conveyor机架可在机座上作水平面回转的胶带输送机。1.1.1.4伸缩胶带输送机
telescopic rubber belt conveyor机架长度可调节的胶带输送机。1.1.1.5架高胶带输送机
lift rubber belt conveyor
亦称登高胶带输送机。机架高度可调节的胶带输送机。1.1.2固定胶带输送机
fixed rubber belt conveyor,stationary rubber belt conveyor固定在地面或建筑物上的胶带输送机。1.1.3双气带输送机
simlofter, simporter
二条胶带，中间夹持散料，两边借气力压合的输送机。可以作水平、垂直等各种方式的输送。1.1.4气垫胶带输送机
ait cushion conveyor, jet rubber belt conveyor用气垫装置代替承载托辊的胶带输送机，中华人民共和国商业部1988-03-26批准1988-07-01实施

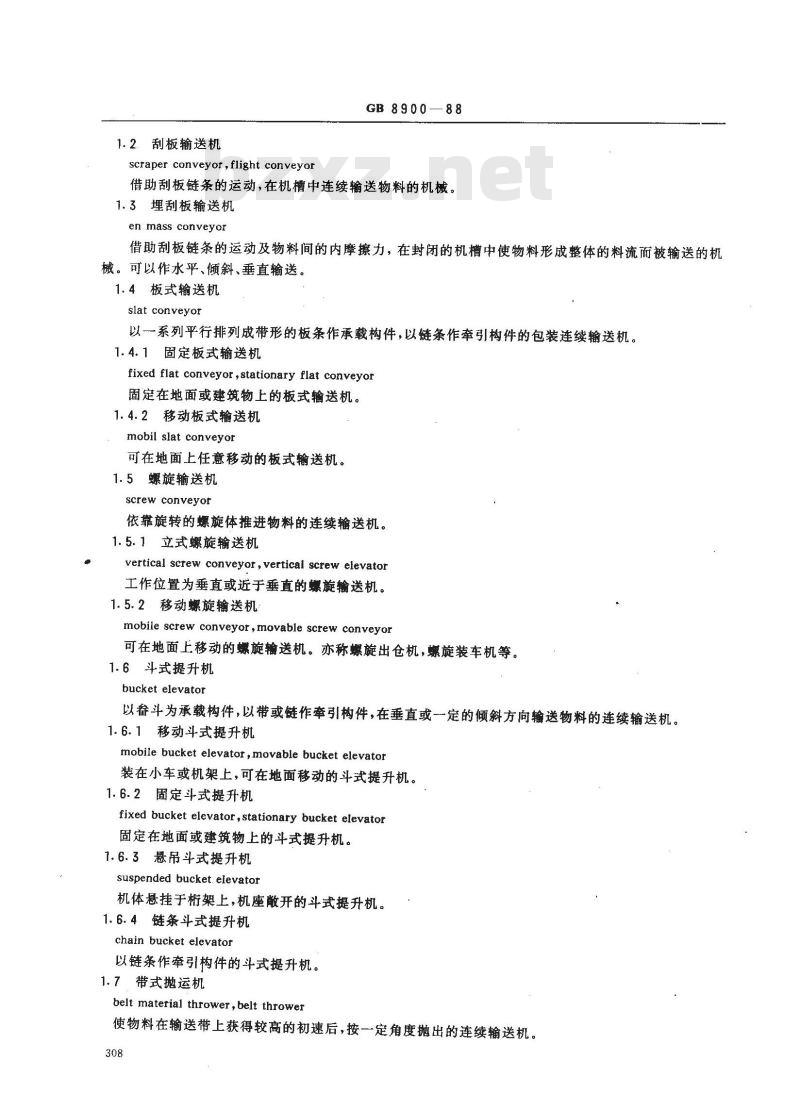

1.2．刮板输送机
scraper conveyor ,flight conveyorGB 8900—88
借助刮板链条的运动，在机槽中连续输送物料的机械。1.3埋刮板输送机
en mass conveyor
借助刮板链条的运动及物料间的内摩擦力，在封闭的机槽中使物料形成整体的料流而被输送的机械。可以作水平、倾斜、垂直输送。1.4板式输送机
slat conveyor
以一系列平行排列成带形的板条作承载构件，以链条作牵引构件的包装连续输送机。1.4.1固定板式输送机
fixed flat conveyor , stationary flat conveyor固定在地面或建筑物上的板式输送机。1.4.2移动板式输送机
mobil slat conveyor
可在地面上任意移动的板式输送机。1.5螺旋输送机
screw conveyor
依靠旋转的螺旋体推进物料的连续输送机。1.5.1立式螺旋输送机
vertical screw conveyor,vertical screw elevator工作位置为垂直或近于垂直的螺旋输送机。1.5.2移动螺旋输送机
mobile screw conveyor,movable screw conveyor可在地面上移动的螺旋输送机。亦称螺旋出仓机，螺旋装车机等。1.6斗式提升机
bucket elevator
以备斗为承载构件，以带或链作牵引构件，在垂直或一定的倾斜方向输送物料的连续输送机。1.6.1移动斗式提升机
mobile bucket elevator , movable bucket elevator装在小车或机架上，可在地面移动的斗式提升机。1.6.2固定斗式提升机
fixed bucket elevator , stationary bucket elevator固定在地面或建筑物上的斗式提升机。1.6.3悬吊斗式提升机
suspended bucket. elevator
机体悬挂于桁架上，机座散开的斗式提升机。1.6.4链条斗式提升机
chain bucket elevator
以链条作牵引构件的斗式提升机。1.7带式抛运机
belt material thrower, belt thrower使物料在输送带上获得较高的初速后，按一定角度抛出的连续输送机。308

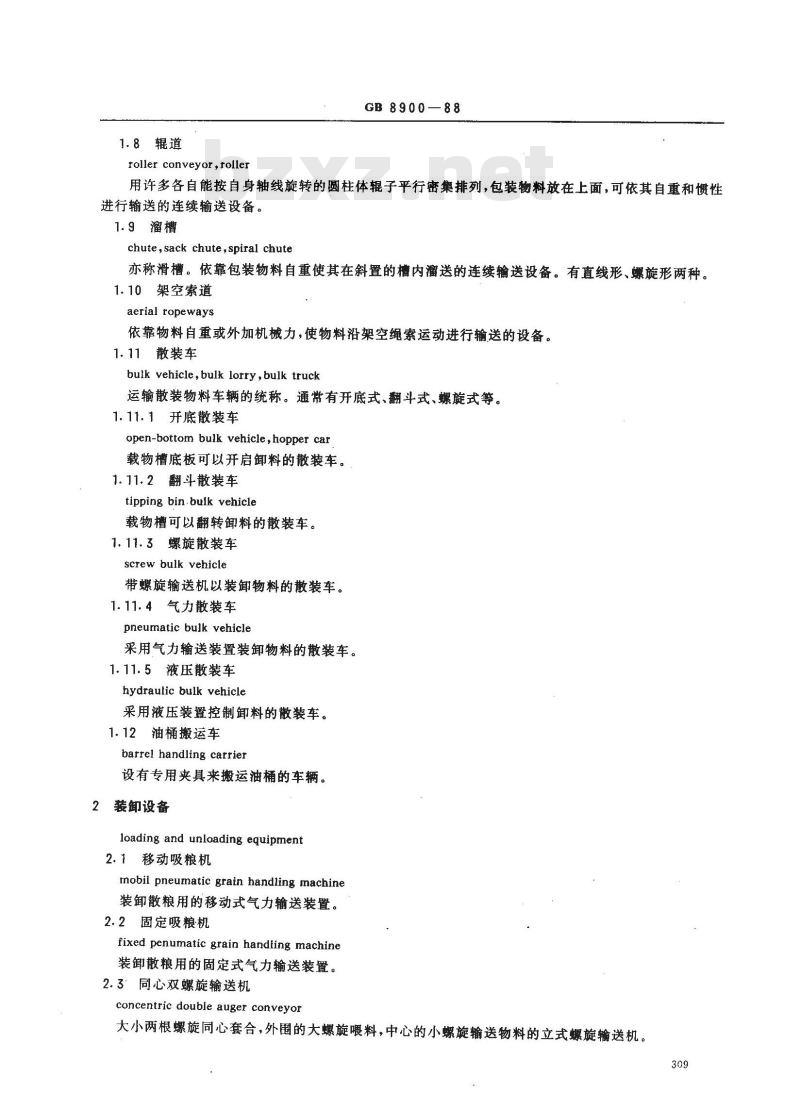

1.8辊道
roller conveyor ,roller
GB8900—88
用许多各自能按自身轴线旋转的圆柱体辊子平行密集排列，包装物料放在上面，可依其自重和惯性进行输送的连续输送设备。
1.9溜槽
chute, sack chute,spiral chute亦称滑槽。依靠包装物料自重使其在斜置的槽内溜送的连续输送设备。有直线形、螺旋形两种。1.10架空索道
aerial ropeways
依靠物料自重或外加机械力，使物料沿架空绳索运动进行输送的设备。1.11散装车
bulk vehicle,bulk lorry,bulk truck运输散装物料车辆的统称。通常有开底式、翻斗式、螺旋式等。1.11.1开底散装车
open-bottom bulk vehicle,hopper car载物槽底板可以开启卸料的散装车。1.11.2翻斗散装车
tipping bin.bulk vehicle
载物槽可以翻转卸料的散装车。1.11.3螺旋散装车
screw bulk vehicle
带螺旋输送机以装卸物料的散装车。1.11.4气力散装车
pneumatic bulk vehicle
采用气力输送装置装卸物料的散装车。1.11.5液压散装车
hydraulic bulk vehicle
采用液压装置控制卸料的散装车。1.12油桶搬运车
barrel handling carrier
设有专用夹具来搬运油桶的车辆。2装卸设备
loading and unloading equipment2.1移动吸粮机
mobil pneumatic grain handling machine装卸散粮用的移动式气力输送装置。2.2固定吸粮机
fixed penumatic grain handiing machine装卸散粮用的固定式气力输送装置。2.3°同心双螺旋输送机
concentric double auget conveyor大小两根螺旋同心套合，外围的大螺旋喂料，中心的小螺旋输送物料的立式螺旋输送机。309

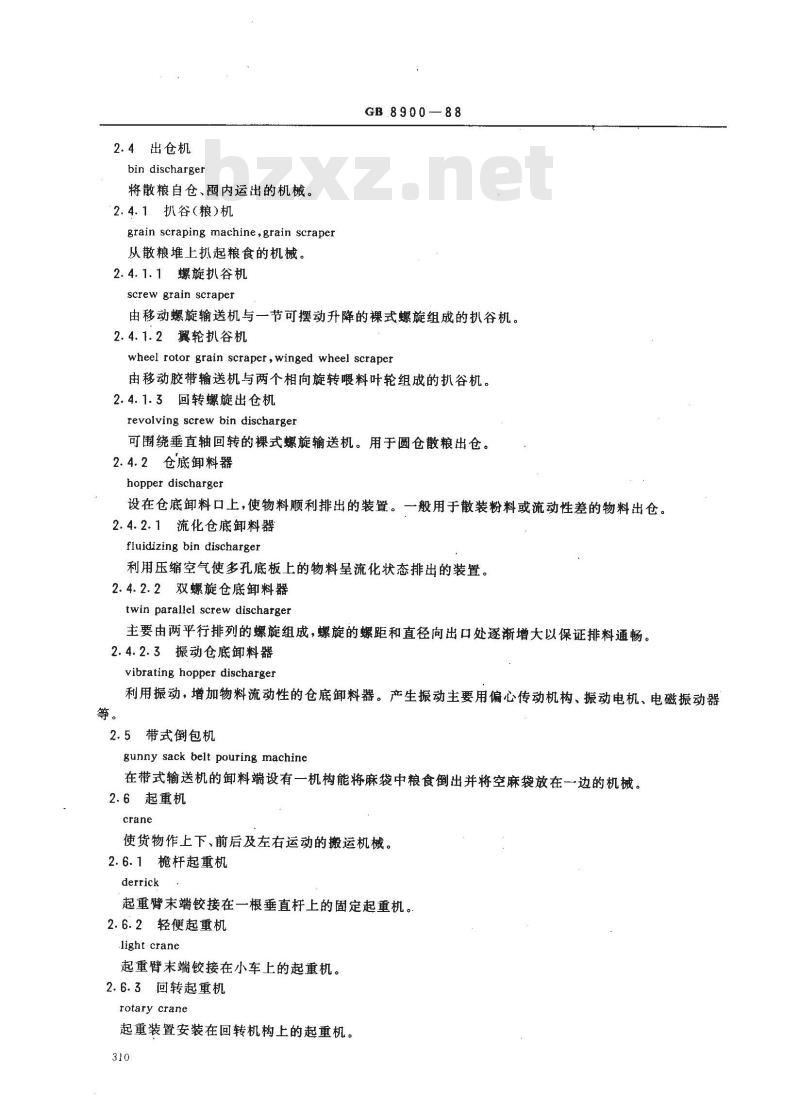

2.4出仓机
bin discharger
将散粮自仓、囤内运出的机械。2.4.1扒谷（粮）机
grain scraping machine,grain scraper从散粮堆上扒起粮食的机械。
2.4.1.1螺旋扒谷机
screw grain scraper
GB 8900—88
由移动螺旋输送机与一节可摆动升降的裸式螺旋组成的扒谷机。2.4.1.2翼轮扒谷机
wheel rotor grain scraper , winged wheel scraper由移动胶带输送机与两个相向旋转喂料叶轮组成的抗谷机。2.4.1.3回转螺旋出仓机
revolving screw bin discharger可围绕垂直轴回转的裸式螺旋输送机。用于圆仓散粮出仓。2.4.2仓底卸料器
hopper discharger
设在仓底卸料口上，使物料顺利排出的装置。一般用于散装粉料或流动性差的物料出仓。2.4.2.1流化仓底卸料器
ffuidizing bin discharger
利用压缩空气使多孔底板上的物料呈流化状态排出的装置。2.4.2.2双螺旋仓底卸料器
twin parallel screw discharger主要由两平行排列的螺旋组成，螺旋的螺距和直径向出口处逐渐增大以保证排料通畅。2.4.2.3振动仓底卸料器
vibrating hopper discharger
利用振动，增加物料流动性的仓底卸料器。产生振动主要用偏心传动机构、振动电机、电磁振动器2.5带式倒包机
gunny sack belt pouring machine在带式输送机的御料端设有一机构能将麻袋中粮食倒出并将空麻袋放在一边的机械。2.6起重机
使货物作上下、前后及左右运动的搬运机械。2.6.1杆起重机
derrick
起重臂末端铰接在一根垂直杆上的固定起重机。2.6.2轻便起重机
light crane
起重臂末端铰接在小车上的起重机。2.6.3回转起重机
rotary crane
起重装置安装在回转机构上的起重机。310

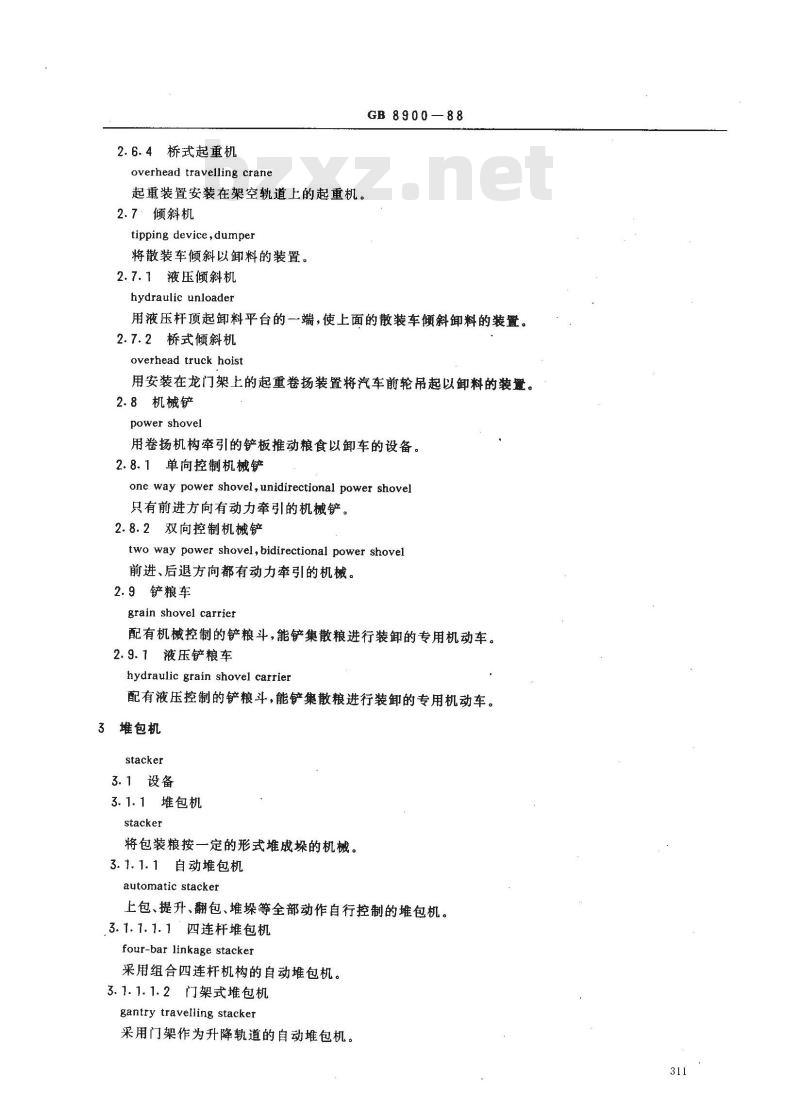

2.6.4桥式起重机
overhead travelling crane
起重装置安装在架空轨道上的起重机。2.7倾斜机
tipping device,dumper
将散装车倾斜以卸料的装置。
2.7.1液压倾斜机
hydraulic unloader
GB 8900—88
用液压杆顶起卸料平台的一端，使上面的散装车倾斜卸料的装置。2.7.2桥式倾斜机
overhead truck hoist
用安装在龙门架上的起重卷扬装置将汽车前轮吊起以卸料的装量。2.8机械铲
power shovel
用卷扬机构牵引的铲板推动粮食以卸车的设备。2.8.1单向控制机械铲
one way power shovel,unidirectional power shovel只有前进方向有动力牵引的机械铲。2.8.2双向控制机械铲
two way power shovel,bidirectional power shovel前进、后退方向都有动力牵引的机械。2.9铲粮车
grain shovel carrier
配有机械控制的铲粮斗，能铲集散粮进行装卸的专用机动车。2.9.1液压铲粮车
hydraulic grain shovel carrier配有液压控制的铲粮斗，能铲集散粮进行装卸的专用机动车。3堆包机
stacker
3.1设备
3.1.1堆包机
stacket
将包装粮按一定的形式堆成垛的机械。3.1.1.1自动堆包机
automatic stacker
上包、提升、翻包、堆垛等全部动作自行控制的堆包机。3.1.1.1.1四连杆堆包机
four-bar linkage stacker
采用组合四连杆机构的自动堆包机。3.1.1.1.2门架式堆包机
gantry travelling stacker
采用门架作为升降轨道的自动堆包机。311
3.1.1.1.3悬臂式堆包机
cantilever stacker
具有悬臂机构的自动桥式堆包机。3.1.1.1.4折叠式堆包机
folding stacker
依靠立架的伸缩升降的自动堆包机。3.1.1.2半自动堆包机
semi-automatic stacker
GB8900-88
部分动作自行控制、部分动作需人工辅助的堆包机。3.1.1.2.1叉车式堆包机
fork lift stacker
采用叉车的门架作为升降轨道的半自动堆包机。3.1.1.3桥式堆包机
overhead travelling stacker
堆包装置安装在桥式行车上的堆包机。3.1.1.4轨道式堆包机
rail mounted stacker
能在轨道上往复移动的堆包机。3.1.1.5固定旋转堆包机
fixed rotating stacker
机座固定，堆包机构可在一定范围内回转的堆包机。3.2主要零部件
3.2.1翻板机构免费标准bzxz.net
panel turnover mechanism
依靠粮包自重翻转翻板，使板上粮包落下的机构。3.2.2桥行车
travelling gantry frame
桥式堆包机的支承、行走机构，可沿架空轨道移动。3.2.3转盘机构
turntable,rotating disc mechanism依靠粮包自重压开底门，借转盘的旋转将粮包堆成“井”字形垛的机构。3.2.4匀包机构
sack distance regulator
控制粮包间距，使之均勾进入转盘的机构。3.2.5转盘平面补偿机构
plane compensating unit of turntable保持转盘始终处于水平位置的机构。3.2.6转盘垂直升降机构
vertical rise-and-fall unit of turntable保持转盘垂直升降的机构。
3.2.7旋转立架
rotating frame
折叠式堆包机中固定在小行车上，可伸缩和旋转的立架。312
粮食干燥
grain drying
4.1基本原理
4.1.1粮食干燥
grain drying
亦称谷物干燥。降低粮食水分的过程。4.1.2粮食烘干
grain heat-drying
GB8900—88
利用热能，使粮食升温，水分汽化，以降低粮食水分的过程。4.1.3干燥介质
drying medium
能从粮食中带走水分的物质。
4.1.4热空气
warm air,hot air,heated air
高于大气温度的空气。
4.1.5湿空气
moist air
含有水蒸气的空气。
4.1.6烟道气
flue gas
燃料在炉灶内燃烧后生成的气体。4.1.7湿空气的湿含量
humidity ratio of moist air ,specific humidity of moist air含有一千克干空气的湿空气中，水蒸气的重量，单位：名水蒸气/kg干空气。4.1.8湿空气的重度
weight of moist air
每立方米湿空气中所含水蒸气的重量。4. 1.9湿空气的相对湿度
relative humidity of moist air同温同压下，湿空气的绝对湿度和饱和湿空气的绝对湿度的百分比。4.1.10湿空气的比容
specific volume of moist ait含有一千克干空气的湿空气的容积。单位：m/kg干空气。4.1.11露点
dew-point temperature
湿空气达到饱和状态时的温度。4.1.12干球温度
dry-bulb temperature
普通温度计所指示的湿空气的温度。4.1.13湿球温度
wet-bulb temperature
感温球上包有湿纱布的温度计所指示的温度。313
4.1.14湿空气的焰
enthalpy of moist air
GB8900—88
含有一干克干空气的湿空气中，干空艺的恰和水蒸气的烩之利。4.1.75热料发热量
heat ottput of fuel
一干克燃料完全燃烧发出的热量。4.1.16煤的高位发热量
high heat output of coal
一干克煤燃烧后的最大发热量。4.1.17煤的低位发热量
low heat output of coal
煤燃烧后，除去它所生成的水蒸气的汽化潜热，实际发出的热量。4.1.18标煤
standard coal
每干克能发出低位发热量为29308干焦的煤。4.1.19粮食水分
grain moisture corten(wet knxs)粮食中水分重量与粮食总重量的百分比，粮食湿基水分。4.1.20粮食干蒸水分
grain moisture content(dry basis)粮食中水分重量与粮食干物质重量的百分比。4.1.21粮食干水幅度
range of grain moisture removed粮食干体前后水分的差值。
4.1.22烘前水分
initial moisture content,ariginal moisture content粮食烘干前的水分。
4.1.23烘后水分
final moistre cotont,moisture coxtent #te堂 drying粮食烘干后的水分。
4.1.24冷后水分
moistute content after colling烘后粮食经玲却后的水分。
4.1.25°高水分粮
high-moisture zrain
水分含量高于安全水分的粮食。4.1.26粮食的滋食量
amount tt water contained in grain粮食中水分氧量与午物质重量的比，单位：kg/kg。4.1.27粮食的热容量
thermal capacity of grain
使一千克粮食的滋度升高1C所需要的热量。4.1.28粮食的导热系数
GB8900-88
coefficient of thermal conductivity of grain,coefficient of heat conductivity of grain当一米厚的粮层，上层和底层的温度相差1℃时，在一小时内通过一平方米粮层面积的热量，单位：kJ/m·h·℃。
4.1.29＇粮食的导温系数
coefficient of temperature conductivity of grain粮食导热系数与其体积热容量的比值，单位：m/h。4.1.30粮食的体积热容量
volumetric thermal capacity of grain粮食热容量与其容重的乘积。
4.1.31胶状结合水
bound water
存在于粮粒细胞内与淀粉、蛋白质等亲水胶体牢固结合在一起的水。4.1.32自由水
free water
游离水和毛细管水的统称。
4.1.33游离水
free water
存在于粮粒细胞间隙中的水。
4.1.34毛细管水
capillary water
存在于粮粒毛细管中的水。
4.1.35粗毛细管水
coarse capillary water
毛细管直径大于10-*cm时，存在于其中的水。4.1.36微毛细管水
microcapillary water
毛细管直径小于10-cm时，存在于其中的水。4.1.37粮食的吸湿
moisture absorptivity of grain,hygroscopicity of grain粮食从大气中吸收水分的现象。4.1.38粮食的解吸
grain desorption
粮食向大气放出水分的现象。
4.1.39粮食的平衡水分
'equilibrium moisture content of grain粮食置放于定温度和湿度的大气中，当从大气中吸收的水分与其向大气中放出的水分达到动态平衡时的水分。
4.1.40粮食的水分平衡
moisture equilibrium of grains几种不同水分的粮食混合后，经一定时间，水分趋于一致的过程。4.1.41粮食的吸湿水分
hygroscopic moistute of grain315
GB 8900—88
大气相对湿度Φ=100%时，粮食所达到的平衡水分。4.1.42粮食的吸附等温线
adsorptional isotherm of grain定温下，粮食从大气中吸取水分时，表示不同大气相对湿度与粮食平衡水分之间关系的曲线。4.1.43粮食的解吸等温线
desorptional isotherm of grain定温下，粮食向大气放出水分时，表示大气的不同相对湿度与粮食平衡水分之间关系的曲线。4.1.44粮食的吸湿滞后
hygroscopic hysteresis of grain定温下，粮食的吸附等温线与解吸等温线具有显著差异的现象。4.1.45粮食的干燥曲线
grain drying curve
粮食水分随干燥时间而变化的曲线。4.1.46干燥速度
drying speed
单位时间内粮食水分降低的幅度。4.1.47干燥速率
drying rate
单位时间内在单位面积上粮食水分降低的重量。4.1.48干燥速度曲线
curve of drying speed
表示粮食干燥速度与粮食水分，或粮食干燥速度与时间之间关系的曲线。4.1.49温度曲线
temperature curve
粮食在干燥过程中，其本身温度与时间之间的变化曲线。4.1.50粮食预热
grain pre-heating
粮食在干燥开始时，其温度升高，但尚未放出水分时的过程。4.1.51等速干燥阶段
constant-rate drying period
粮食水分降低与时间之间的变化垦一直线的干燥阶段。4.1.52降速干燥阶段
falling-rate drying period
粮食水分降低与时间之间的变化呈一曲线的干燥阶段。4.1.53粮食干燥的临界水分
critical moisture content of grain drying粮食的等速干燥阶段结束，降速阶段开始时的粮食水分。4.1.54粮层阻力
resistance of grain layer
气流通过粮层时的压力损失。
4.1.55粮层厚度
depth of grain layer,grain depth干燥介质穿过粮食变成废气所经过的最短距离。316
4.1.56圆简斜度
drum incline,drum slope
圆简轴线与水平线的夹角。
4.1.57圆简充满系数
fill cofficient of drum
GB 8900—88
在烘干过程中，圆简筒体所装粮食的容积与整个簡体容积的比值。4.1.58开孔率
percent opening
孔板上孔眼的总面积与孔板有效面积的百分比。4.1.59喷带
spouted zone
孔板上开孔率较大，穿过的干燥介质较多，能使粮食和干燥介质充分混合并产生沸腾状态的区段。4.1.60间接加热于燥
indirect-fired drying
用干燥介质间接加热粮食，降低水分的干燥方法。4.1.61直接加热干燥
direct-fired drying
用干燥介质直接加热粮食，降低水分的干燥方法。4.1.62接触干燥
contact drying, conduction drying以传导方式加热粮食，降低水分的干爆方法。4.1.63对流干燥
convectional flow drying
以对流方式加热粮食，降低水分的干燥方法。自然通风干燥
natural-draft drying
利用空气自然对流降低粮食水分和温度的干燥方法。4.1.65机械通风干燥
mechanical ventilation drying将空气强制送入粮堆降低粮食水分的干燥方法。4.1.66固定床干燥
fixed bed drying
干燥过程中，粮食处于静止状态的干燥方法。4.1.67移动床干燥
mobile bed drying,movable bed drying干燥过程中，粮食处于移动状态的干燥方法。4.1.68流化床干燥
fluid-bed drying
干燥过程中，粮食呈流化状态的干燥方法。4.7.69沸腾床干燥
boiled bed drying
干燥过程中，粮食呈沸腾状态的干燥方法。4.1.70喷动床干燥
spouted bed drying,fiuidized bed dryingGB 8900-88
干燥过程中，粮食呈喷泉状态的干燥方法。4.1.71气流干燥
airflow drying, pneumatic drying粮食随同热气流-一起移动，降低水分的干燥方法。4.1.72辐射下燥
radiant drying
以辐射形式加热粮食，降低水分的干燥方法。4.1.73红外线干燥
infrared drying
利用红外线降低粮食水分的干燥方法。4.1.74高频干燥
high-frequency drying
粮食放在频率为1~10MHz的交流电场中降低水分的干爆方法。4.1.75太阳能干燥
solat energy drying
利用太阳能加热粮食，降低水分的干燥方法。4.1.76联合干燥
combined drying
采用两种或两种以上干燥方法降低粮食水分的干燥。4.1.77低温干燥
iow tetmperature drying
用低于45℃的干燥介质降低粮食水分的干燥方法。4.2设备
4.2.1粮食干燥机
grain drier.grain dryer
亦称粮食烘干机。降低粮食水分的设备的统称。4.2.1.1流化烘干机
fluidized-bed dryer,fluid-bed dryer利用流化床原理烘干粮食的机械。有单层流化烘干机、多层流化烘干机等。4.2.1.2沸腾烘干机
boiled bed dryer
利用沸腾床原理烘干粮食的机械。4.2:1.3气流烘干机
air flow dryer
利用大于粮食悬浮速度的热气流烘干粮食的机械。4.2.1.4圆筒烘干机
rotary drum dryer
粮食通过卧式回转的圆简，经干燥介质作用而达到烘干的机。4.2.1.5锥筒烘干机
cut-cone dryer
粮食通过卧式回转的锥简，经干燥介质作用而达到烘干的机械。4.2.1.6塔式烘干机
