【国家标准(GB)】 电线电缆机械物理性能试验方法 腐蚀扩展试验

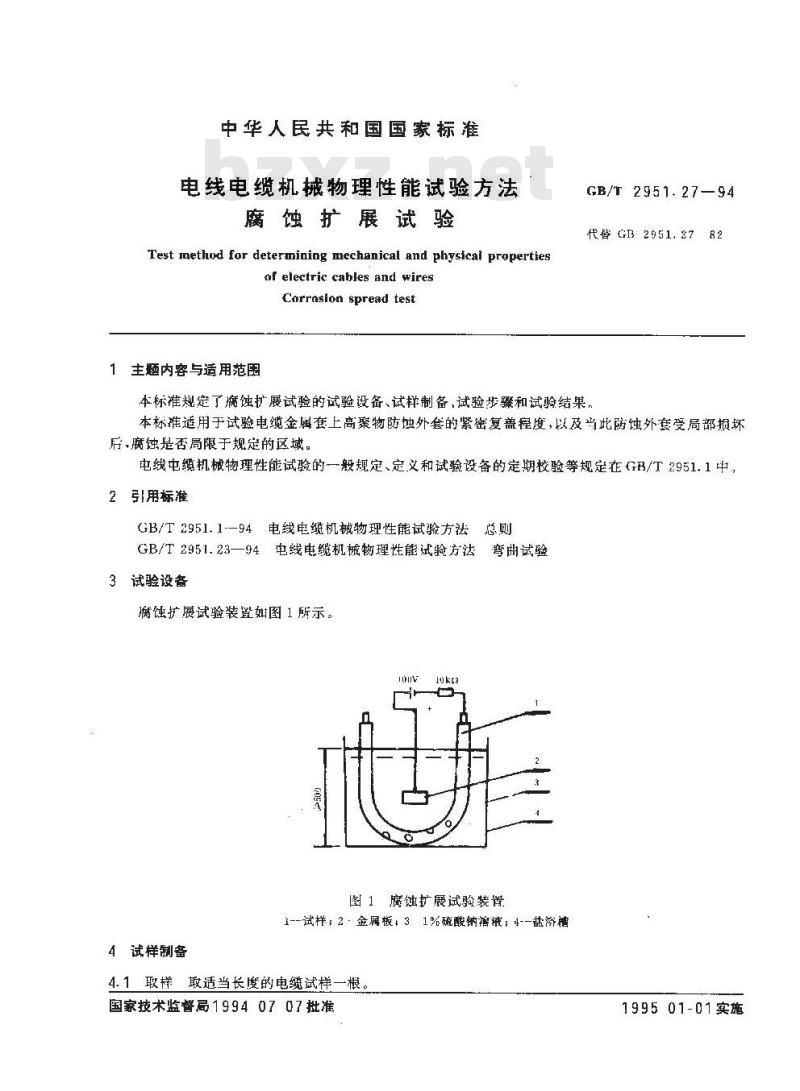

中华人民共和国国家标准
电线电缆机械物理性能试验方法腐蚀扩展试验
Test method for determining mechanical and physicail propertiesof electric cables and wiresCorrosion spread test
1主题内容与适用范围
GB/T 2951.27—94
代替 GB 2951. 2782
本标准规定了瘤蚀扩展试验的试验设备、试样制备，试验步骤和试验结果，本标准适用于试验电缆金属套上高聚物防蚀外套的紧密复盖程度，以及当此防蚀外套受局部损坏后·腐蚀是否局限于规定的区域。电线电缆机械物理性能试验的一般规定、定义和试验设备的定期校验等规定在（B/T2951.1中2引用标准免费标准bzxz.net
GB/T2951.1--94电线电缆机械物理性能试验方法总则
GB/T2951.23—94电线电缆机械物理性能试验方法弯曲试验
3试验设备
璃蚀扩展试验装置如图 1 所示。ks
图1腐蚀扩展试验装置
1--试样; 2 - 金屏板; 3 1%硫酸钠糖液; 4--盐降槽4试样制备
4.1取样敢适当长度的电缆试样一根国家技术监督局19940707批准
199501-01实施

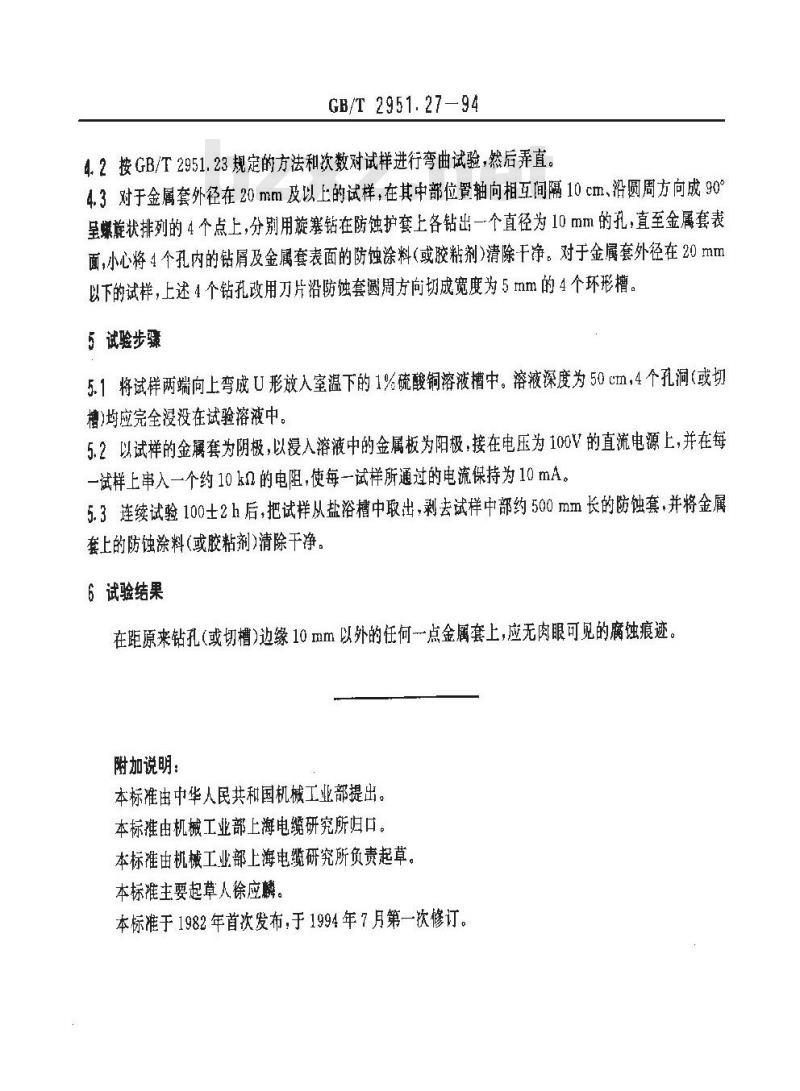

GB/T 2951.27—94
4.2按GB/T2951.23规定的方法和次数对试样进行弯曲试验，然后弄直。4.3对于金属套外径在20mm及以上的试样，在其中部位餐轴向相互间隔10cm、沿圆周方向成90°呈螺旋状排列的4个点上，分别用旋塞钻在防蚀护套上各钻出一个直径为10mm的孔，直至金属套表面，小心将4个孔内的钻屑及金属套表面的防蚀涂料（或胶粘剂)清除干净。对于金属套外径在20mm以下的试样，上述4个钻孔改用刀片沿防蚀套圆周方向切成宽度为5mm的4个环形槽。5试验步骤
5.1将试样两端向上弯成U形放入室温下的1%硫酸铜溶液槽中。溶液深度为50cm，4个孔洞（或切槽)均应完全浸没在试验溶液中。5.2以试样的金属套为阴极，以浸入溶液中的金属板为阳极，接在电压为100V的直流电源上，并在每一试样上串入一个约10kn的电阻，使每一试样所通过的电流保持为10mA。5.3连续试验100士2h后，把试样从盐浴槽中取出，剥去试样中部约500mm长的防蚀套，并将金属套上的防蚀涂料(或胶粘剂)清除干净。6试验结果
在距原来钻孔(或切槽)边缘10 mm以外的任何一点金属套上，应无肉眼可见的腐蚀痕迹。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电缆研究所负责起草，本标准主要起草人徐应麟。
本标准于1982年首次发布，于1994年7月第一次修订。
