【国家标准(GB)】 电线电缆机械物理性能试验方法 挤出外套刮磨试验

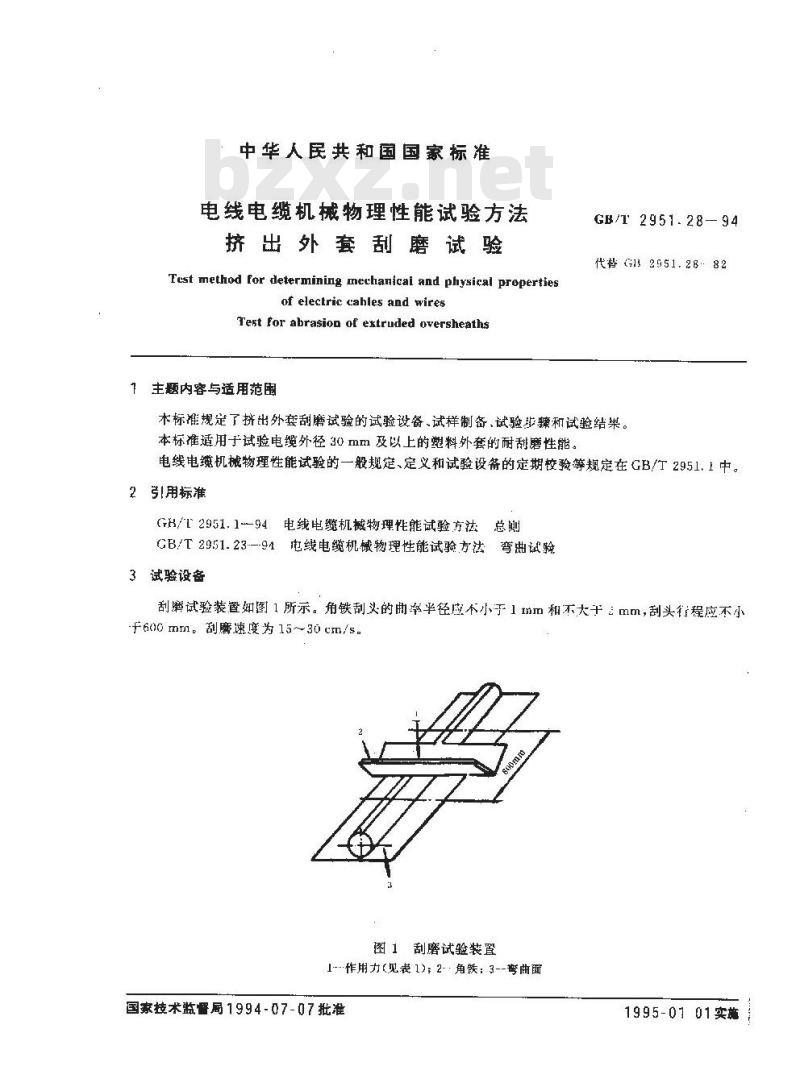

中华人民共和国国家标准
电线电缆机械物理性能试验方法挤出外套刮磨试验
Test method for determining mechanical and physical propertiesof electric cables and wiresTest for abrasion of extruded oversheaths主题内容与适用范围
GB/T 2951.28—94
代替G2951.2882
本标准规定了挤出外套刮磨试验的试验设备、试样制备、试验步骤和试验结巢。本标准适用于试验电缆外径30mm及以上的塑料外套的耐刮磨性能。电线电缆机械物理性能试验的一般规定、定义和试验设备的定期校验等规定在GB/T2951.上中。引用标准
（H/T2951.1--94电线电缆机械物理性能试验方法总则GB/T2951.23—94电线电缆机械物理性能试验方法弯曲试验3试验设备
刮磨试验装置如图1所示。角铁刮头的曲率半径应不小于1mm和不大乎mm，刮头征程应不小f600mm。刮磨速度为15～30cm/s。图 1 刮磨试验装置
1作用力（见表1)；2·角铁：3--鸯曲面国家技术监督局1994-07-07批准1995-01 01实施

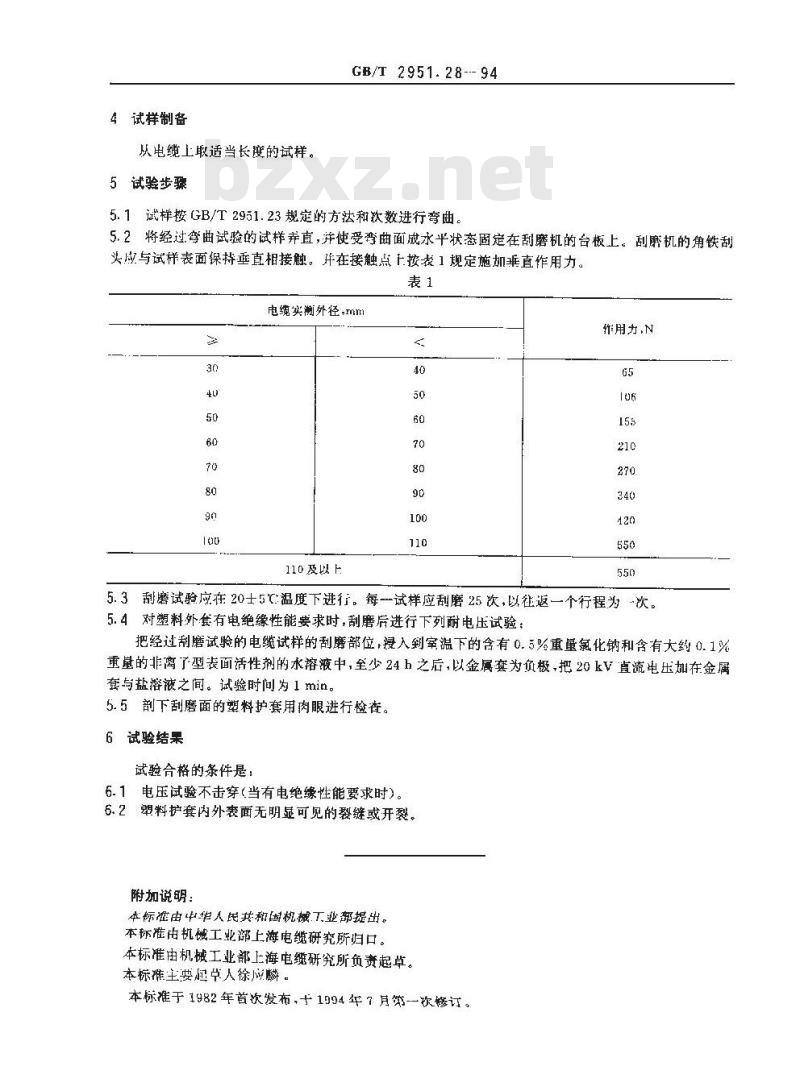

4试样制备
从电缆上取适当长度的试样。
5试验步骤
GB/T2951.28--94
5.1试样按GB/T2951.23规定的方法和软数进行弯曲。5.2将经过弯曲试验的试样直，并使受弯曲面成水平状态固定在刮磨机的台板上。刮麟机的角铁刮头应与试样表面保持垂直相接触。并在接触点工按表1规定施加垂直作用力。表1
电缆实测外径，mm
作用力,N
110及以上
5.3刮磨试验应在20士5℃温度下进行。每一试样应刮磨25次，以征返一个行程为~次。5.4对塑料外套有电绝缘性能要求时，刮磨后进行下列耐电压试验：把经过刮磨试验的电缆试样的刮磨部位，浸入到室温下的含有0.5%重量氮化钠和含有大约0.1%重量的非离了型表面活性剂的水溶液中，至少24h之后，以金属套为负极，把20kV直流电压加在金属套与盐溶液之间。试验时间为1min。5.5剖下刮磨面的塑料护套用肉眼进行检查。6试验结果
试验合格的条件是Www.bzxZ.net
6.1电压试验不击穿（当有电绝缘性能要求时）。6.2塑料护套内外表面无明显可见的裂缝或开裂。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业部上海电继研究所负责起卓。本标推主要起人徐应麟。
本标准于1982年首次发布，十1994年7月第-一次修订。
