【国家标准(GB)】 电线电缆机械物理性能试验方法 盐浴槽试验

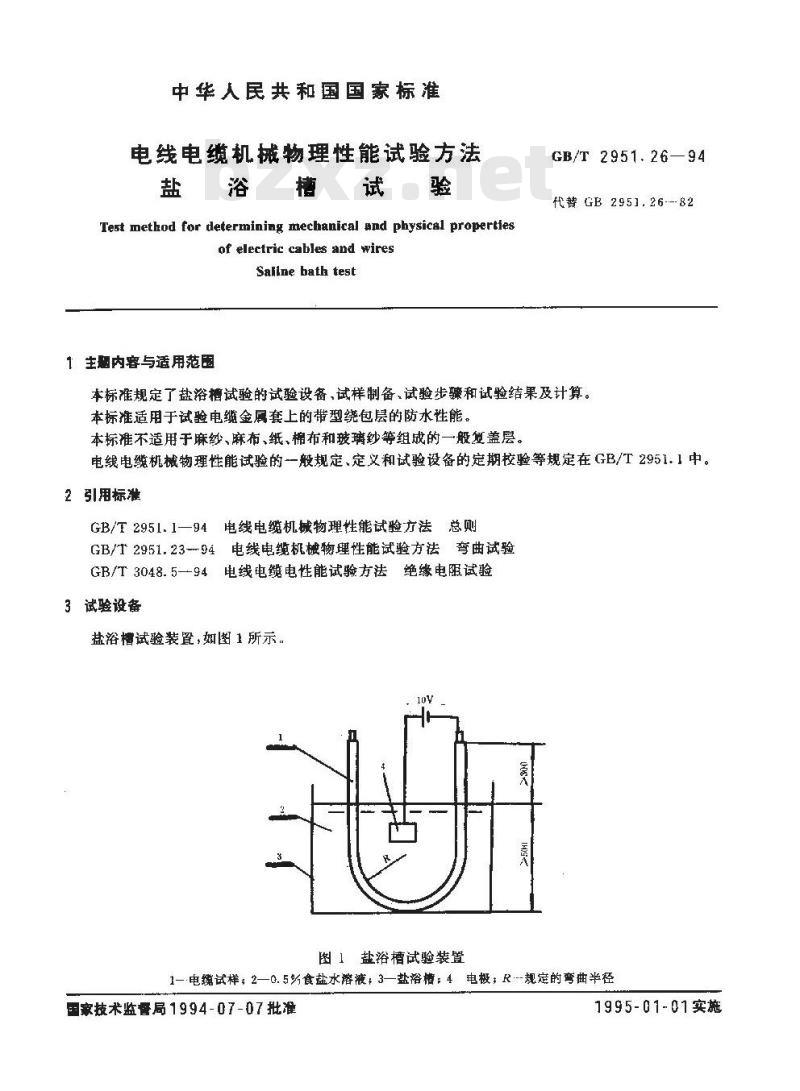

中华人民共和国国家标准
电线电缆机械物理性能试验方法槽试验
Test method for determining mechanical nd physical properties of electric cables and wiresSallne bath test
1 主题内容与适用范医
GB/T 2951.26—94
代替 GB 2951. 26---82
本标准规定了盐浴槽试验的试验设备、试样制备、试验步骤和试验结果及计算。本标准适用于试验电缆金属套上的带型绕包层的防水性能。本标准不适用于麻纱、麻布、纸、棉布和玻璃纱等组成的一般复盖层。电线电缆机械物理性能试验的一般规定、定义和试验设备的定期校验等规定在GB/T2951.1中。2引用标准
GB/T2951.1—94电线电缆机械物理性能试验方法总则GB/T2951.2394电线电缆机械物理性能试验方法弯曲试验GB/T3048.5—94电线电缆电性能试验方法绝缘电阻试验3试验设备
盐浴槽试验装置，如图1所示。
图1盐浴槽试验装置
1—·电缆试样：2—0.5%食盐水溶液，3—盐浴槽；4电极R规定的弯曲半径国家技术监督局1994-07-07批准1995-01-01实施
4试样制

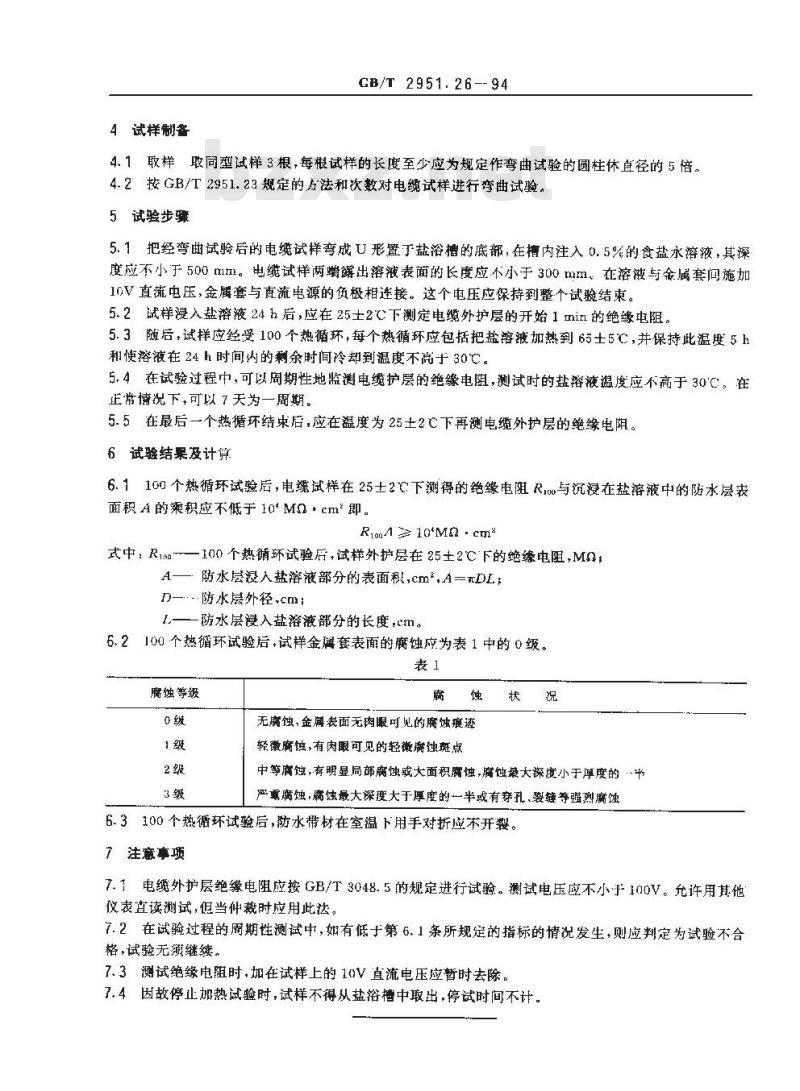

CB/T 2951.26--94
4.1取样取同型试样3根，每根试样的长度至少应为规定作弯曲试验的圆柱休直径的5倍。4.2按GB/T2951.23规定的方法和次数对电缆试样进行弯曲试验。5试验步骤bzxz.net
5.1把经弯曲试验后的电缆试样弯成U形置于盐浴槽的底部，在槽内注入0.5%的食盐水溶液，其深度应不小于500mm。电缆试样两蝴露出溶液表面的长度应不小于300mm。在溶波与金属套问施加10V直流电压，金套与直流电源的负极相连接。这个电压应保持到整个试验结束。5.2试样浸入盐溶液24h后，应在25土2℃下测定电缆外护层的开始1min的绝缘电阻。5.3随后，试样应经受100个热循环，每个热循环应包括把盐溶液加热到65士5℃，并保持此温度5h和使溶液在24h时间内的剩余时间冷却到温度不高于30℃。5.4在试验过程中，可以周期性地监测电缆护层的绝缘电阻，测试时的盐溶液温度应不高于30'C。在正常情况下，可以7天为一周期。5.5在最后一个热循环结束后，应在温度为25土2℃下再测电缆外护层的绝缘电阻。6试验结果及计算
6.1100个热循环试验后，电缆试样在25士2℃下测得的绝缘电阻R与沉没在盐溶液中的防水层表面积A的乘积应不低于10'Ma·cm即。Ro 10*MQ -cm\
式中：R1a—100个热循环试验后，试样外护层在25土2℃下的绝缘电阻，MQ；A一防水层没入盐溶液部分的表面积，cm，A一元DL：D—.·防水层外径.cm;
L——防水层浸入盐溶液部分的长度，cm。6.2100个热循环试验后，试样金属套表面的腐蚀应为表1中的0级。表1
蚀等级
无腐蚀，金海表面无肉眼可见的腐蚀癌迹轻徽腐蚀,有肉眼可见的轻微腐蚀斑点中等腐蚀，有明显局部扇蚀或大面积腐蚀，腐蚀最大深度小于厚度的·半严重腐蚀，腐蚀最大深度大于厚度的一半或有穿孔，裂鞋等强烈腐蚀6.3100个热循环试验后，防水带材在室温下用手对折应不开裂。7注意享项
7.1电缆外护层绝缘电阻应按GB/T3048.5的规定进行试验。测试电压应不小于100V。允许用其他仪表直读测试，但当仲裁时应用此法。7.2在试验过程的周期性测试中，如有低于第6.1条所规定的指标的情况发生，则应判定为试验不合格，试验无继续。
7.3测试绝缘电阻时，加在试样上的10V直流电压应暂时去除。7.4因故停止加热试验时，试样不得从盐浴槽中取出，停试时间不计。加说盟

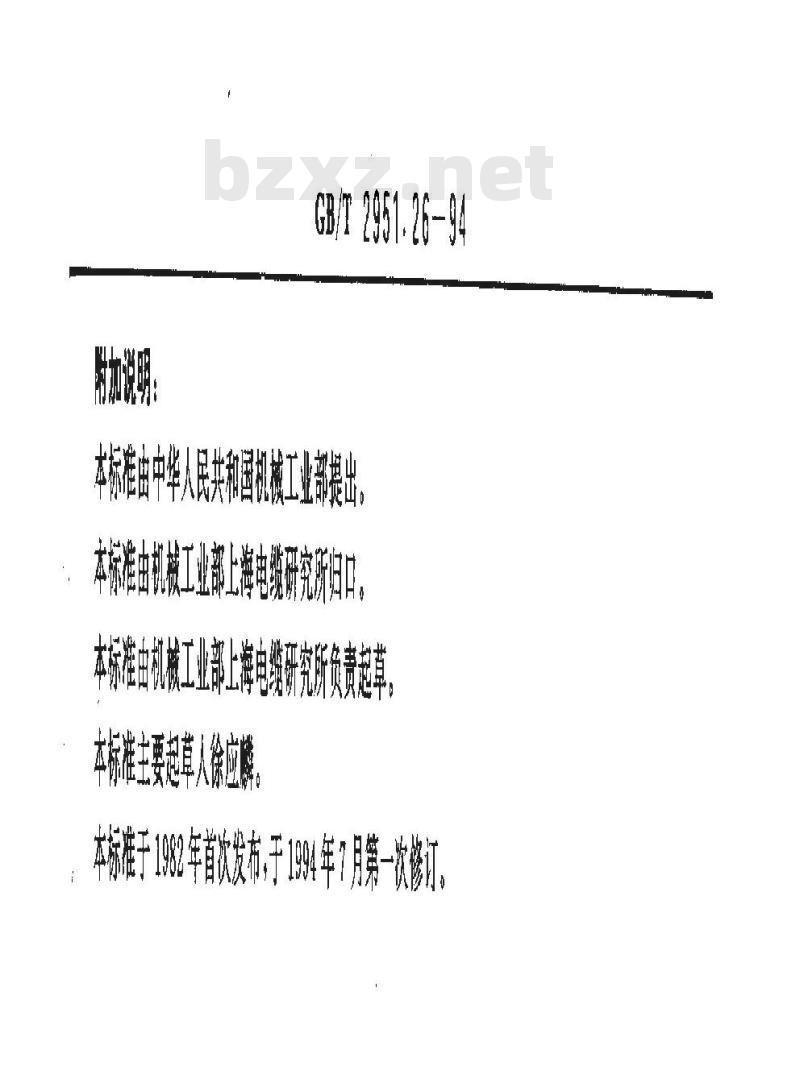

GB/ 951.26-94
本标准由中华人民共和国机械工业部提出本标准由机械工业部上海电缆研究所归口本标准由机械工业部上海电缆研究所负责起草本标准主要起草人除应膜。
本标准于1982年首次发布，于19年7月第一次修订
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
