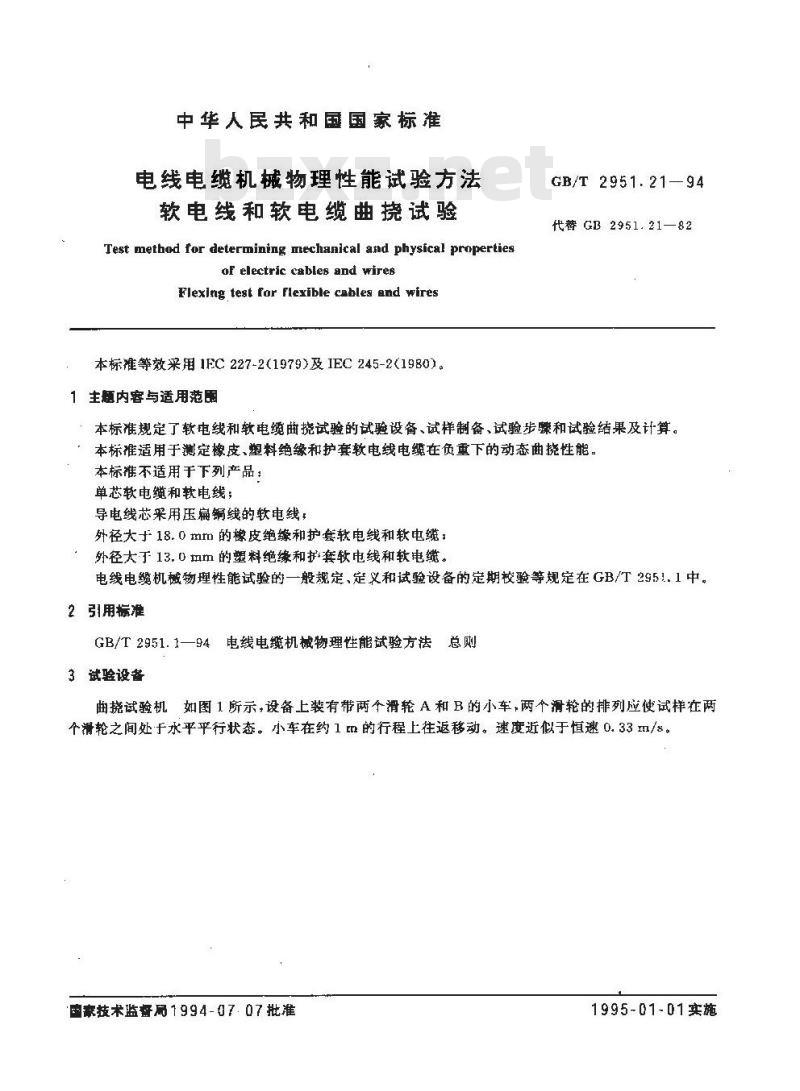

中华人民共和国国家标准
电线电缆机械物理性能试验方法软电线和软电缆曲挠试验
Test method for determining mechanical and physical propertiesof electric cables and wiresFlexing test for flexible cables and wires本标准等效采用IEC227-2(1979)及IEC245-2(1980)。1 主题内容与适用范围
GB/T 2951.21—94
代替 GB 2951.21—82
本标准规定了软电线和软电缆曲挠试验的试验设备、试样制备、试验步骤和试验结果及计算。本标准适用于测定橡皮、塑料绝缘和护套软电线电缆在负重下的动态曲挠性能。本标准不适用于下列产品：
单芯软电缆和软电线；
导电线芯采用压扁线的软电线：外径大于18.0mrn的橡皮绝缘和护套软电线和软电缆：外径大于13.0mm的塑料绝缘和托*套软电线和软电缆。电线电缆机械物理性能试验的一般规定、定义和试验设备的定期校验等规定在 GB/T 2951. 1 中。2引用标准
GB/T2951.1—94电线电缆机械物理性能试验方法总则3试验设备
曲挠试验机如图1所示，设备上装有带两个滑轮A和B的小车，两个滑轮的排列应使试样在两个滑轮之间处于水平平行状态。小车在约 1 rm 的行程上往返移动。速度近似于恒速 0. 33 m /s 。国豪技术监好局1994-07.07批准1995-01-01实施
4试样制备
GB/T 2951-21—94

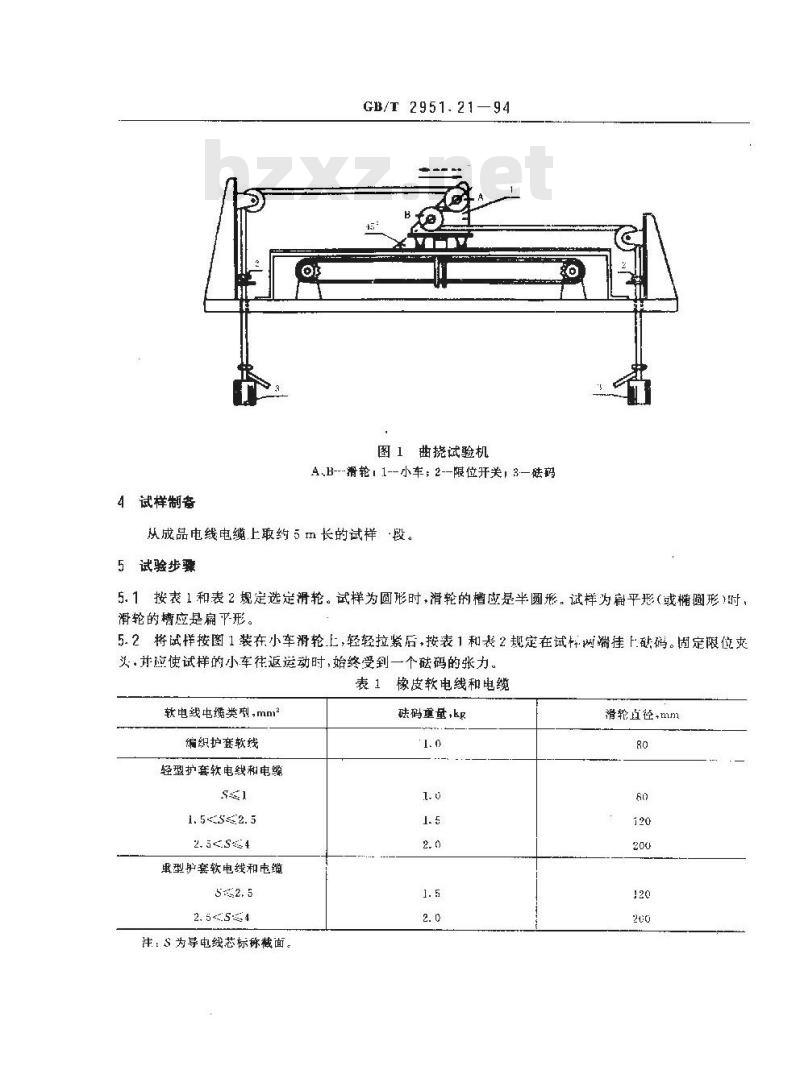

图1曲挠试验机
A、B--滑轮11--小车；2--限位开关13—磁码从成品电线电缆.上取约5m长的试样·段。5试验步骤
5.1按表1和表2规定选定滑轮。试样为圆形时，滑轮的槽应是半圆形。试样为扁平形（或椭圆形）时，滑轮的槽应是扇平形。
5.2将试样按图1装在小车滑轮上，轻轻拉紧后，按表1和表2规定在试样两端挂F础码。固定限位夹头，并放使试样的小车往返运动时，始终受到一个磁码的张力。表1橡皮软电线和电缆
软电线电缩类型,mm免费标准bzxz.net
编织护套软线
轻型护套软电线和电缆
1.5-Ss2.5
重型护套软电线和电缆
注：S为导电线芯标称裁面。
砖码重量，kR
滑轮直径+mm
软电线电缴类型.mm
无护套扇平软线
聚氯乙烯护套软电线电缆
GB/T 2951.21—94

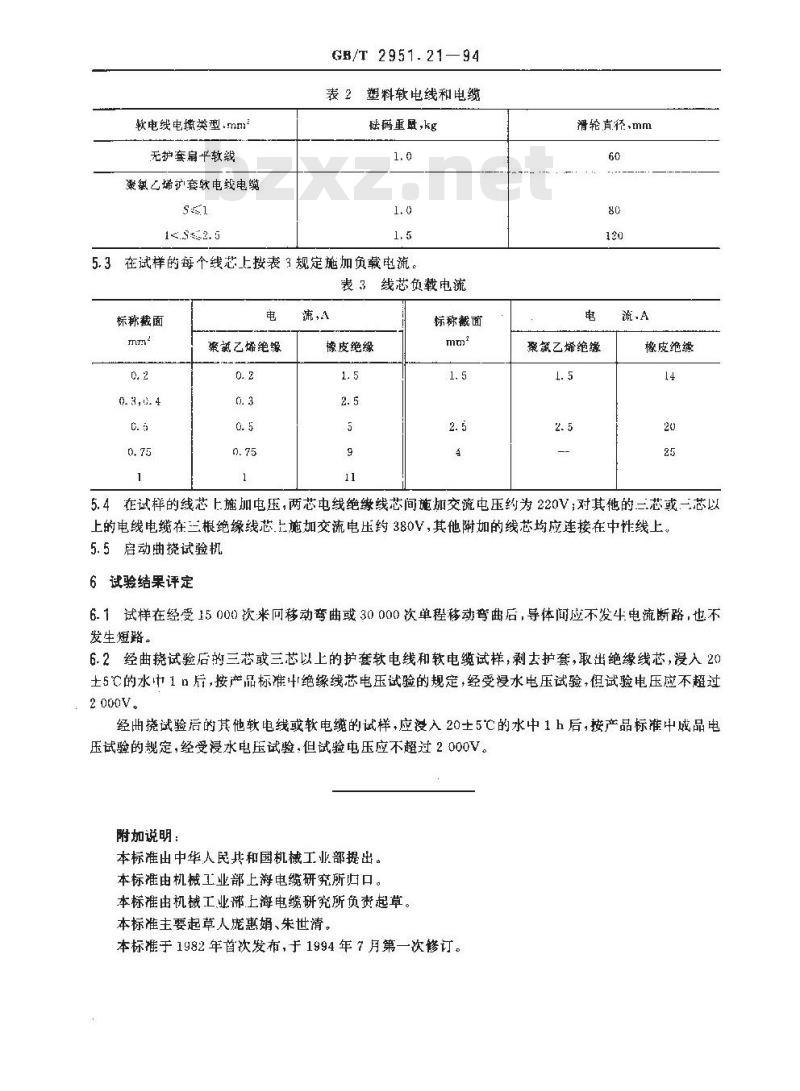

表2料软电线和电缆
础码重最,kg
5.3在试样的每个线芯上按表3规定施加负载电流。表3线芯负载电流
标称截面
0.3,心.4
聚頭乙烯绝缘
流，A
橡皮绝缘
标称裁面
滑轮直径，mm
聚氣乙烯绝缘
橡皮绝缘
5.4在试样的线芯上施加电压，两芯电线绝缘线芯间施加交流电压约为220V对其他的二芯或一芯以上的电线电缆在三根绝缘线芯.上施加交流电压约380V，其他附加的线芯均应连接在中性线上。5.5启动曲挠试验机
6试验结果评定
6.1试样在经受15000次来回移动弯曲或30000次单程移动弯曲后，导体间应不发生电流断路，也不发生短路。
6.2经曲挠试验后的三芯或三芯以上的护套软电线和软电缆试样，剥大护套，取出绝缘线芯，浸人20土5℃的水中1片，按产品标准叶绝缘线芯电压试验的规定，经受浸水电压试验，但试验电压应不超过2 000V。
经曲挠试验后的其他软电线或软电缆的试样，应浸入20士5℃的水中1h后，按产品标准中成品电压试验的规定，经受浸水电压试验，但试验电压应不超过2 000V。附加说明：
本标准出中华人民共和国机械工业部提出。本标准由机械工业部上海电缆研究所归口。本标准由机械工业挪上海电缆研究所负费起草。本标准主要起草人庞惠婿、朱世清。本标准于 1982年首次发布，于 1994年 7月第一次修订。
