【国家标准(GB)】 滑动轴承 粉末冶金球形轴承型式,尺寸与公差

中华人民共和国
国家标准
滑动轴承
粉末冶金球形轴承型式、尺寸与公差GB 2687-81

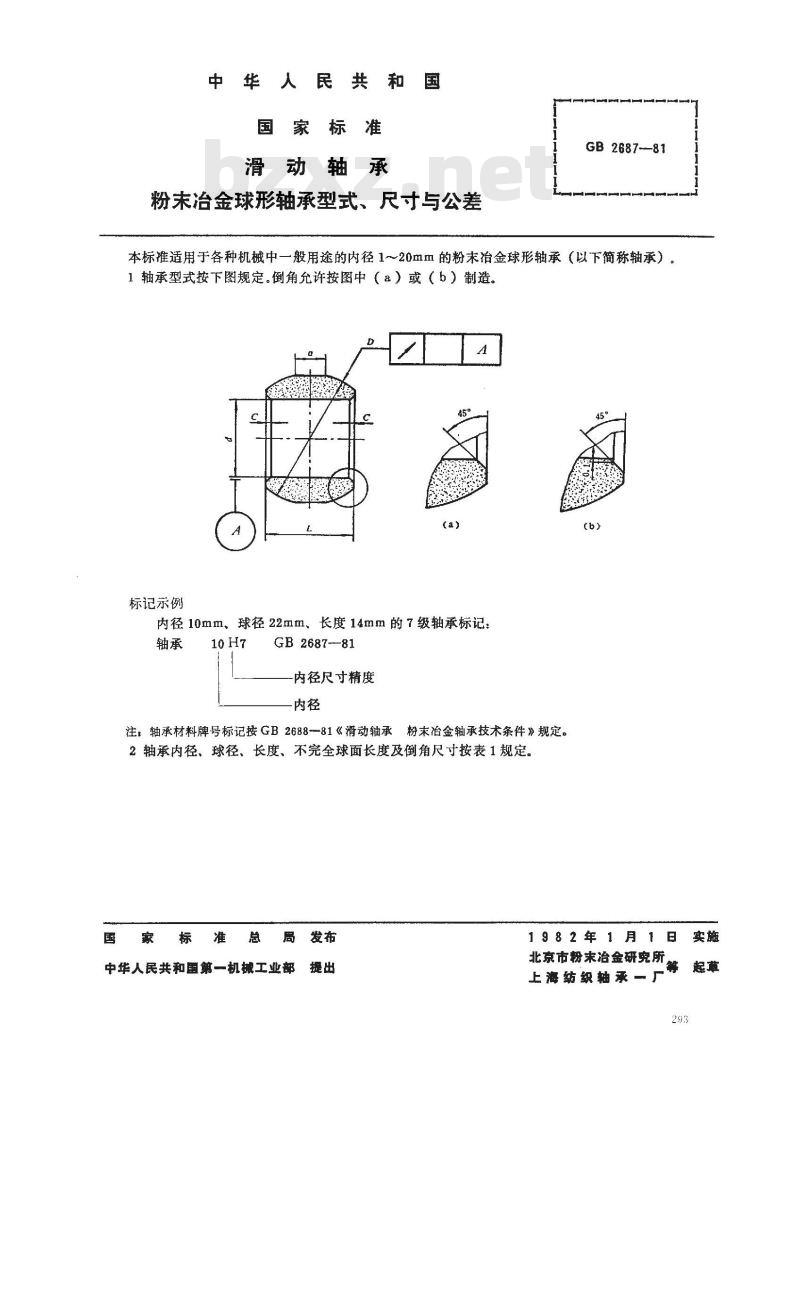

本标准适用于各种机械中一般用途的内径1～20mm的粉末冶金球形轴承（以下简称轴承）1轴承型式按下图规定。倒角允许按图中（a）或（b）制造。(a)
标记示例
内径10mm、球径22mm、长度14mm的7级轴承标记：轴承
GB 2687--81
内径尺寸精度
注：轴承材料牌号标记接GB2688-81《滑动轴承粉末冶金轴承技术条件》规定。2轴承内径、球径、长度、不完全球面长度及倒角尺寸按表1规定。家标准
局发布
中华人民共和国第一机根工业部提出(b)
1982年1月1日实施
北京市粉来治金研究所
上海纺织轴录产等
GB 2687--81
*在轴承长度的中心部位允许有一段柱形表面，其长度（最大）为α、不完全球面长度
(最大)
（最大）

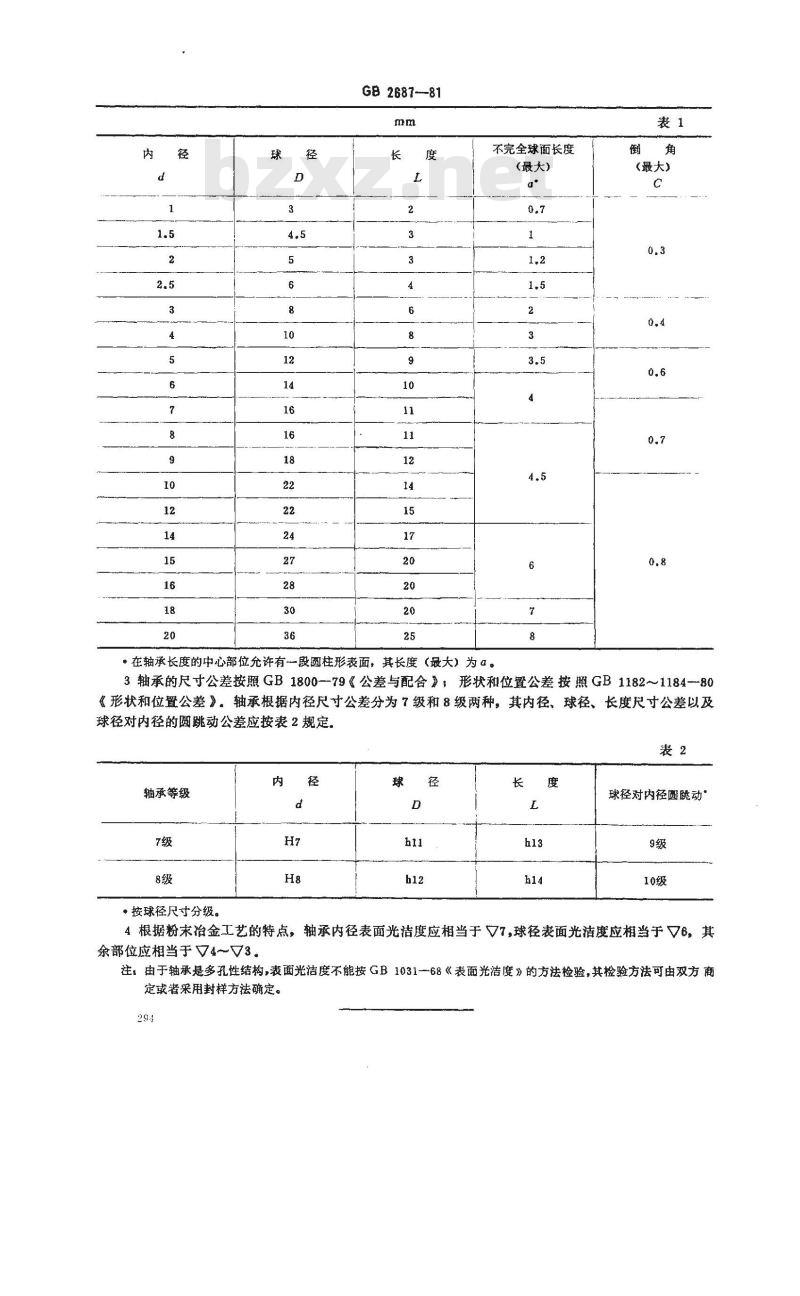

3轴承的尺寸公差按照GB1800—79《公差与配合》，形状和位置公差按照GB1182~1184--80《形状和位置公差》。轴承根据内径尺寸公差分为7级和8级两种，其内径、球径、长度尺寸公差以及球径对内径的圆跳动公差应按表 2规定。表2
轴承等级wwW.bzxz.Net
球径对内径圆跳动”
*按球径尺寸分级。
4根据粉末冶金工艺的特点，轴承内径表面光洁度应相当于√7,球径表面光洁度应相当于√6，其余部位应相当于√4～√3。
注，由于轴承是多孔性结构，表面光洁度不能按GB1031一68《表面光洁度》的方法检验，其检验方法可由双方商定或者采用封样方法确定。
