【国家标准(GB)】 滑动轴承 粉末冶金筒形轴承型式,尺寸与公差

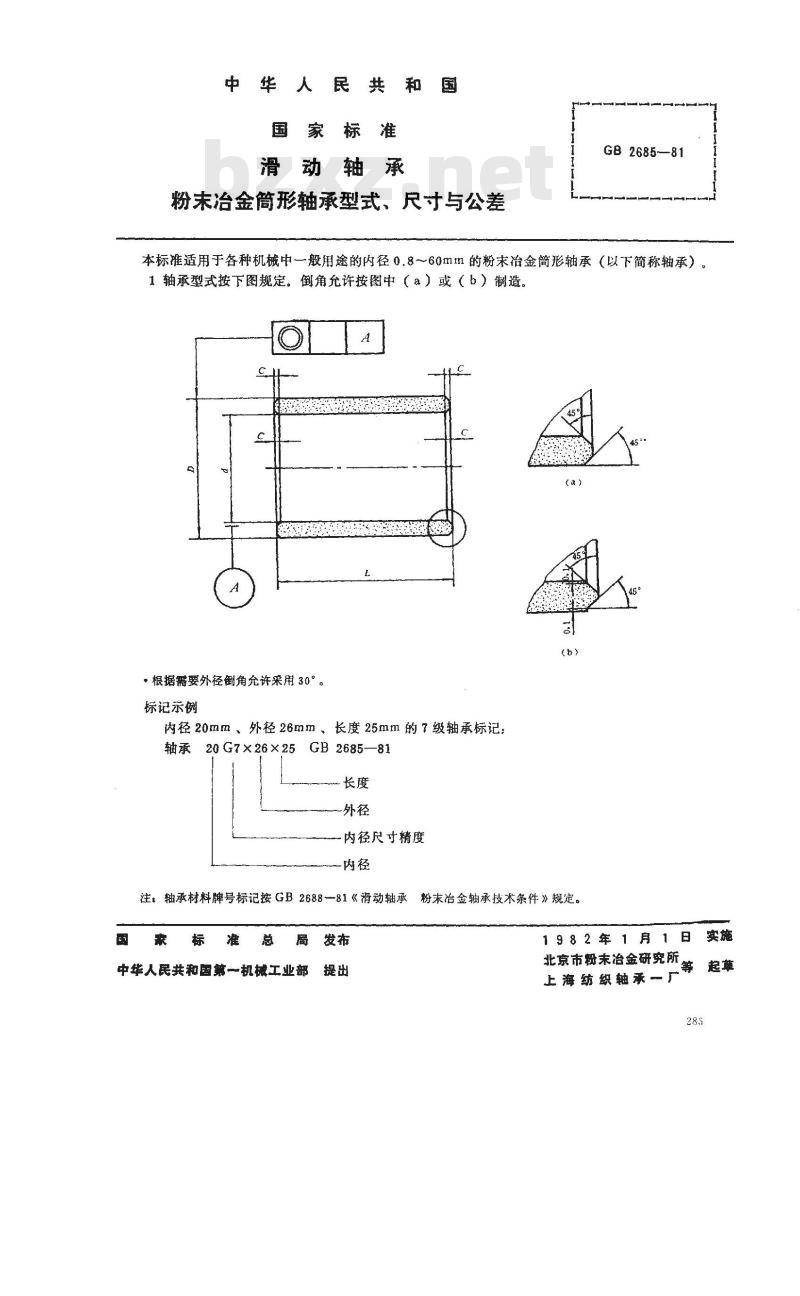

中华人民共和国
国家标准
滑动轴承
粉末治金筒形轴承型式、尺寸与公差GB 2685-—81wwW.bzxz.Net
本标准适用于各种机械中一般用途的内径0.8～60mm的粉末冶金简形轴承（以下简称轴承）1轴承型式按下图规定。倒角允许按图中（a）或（b）制造。C
*根据需要外径倒角允许采用30°。标记示例
内径20mm、外径26mm、长度25mm的7级轴承标记；轴承20G7×26×25GB2685—81
-外径
一内径尺寸精度
一内径
注：轴承材料牌号标记接GB2688—81《滑动轴承粉末冶金轴承技术条件》规定。国家标准总局发布
中华人民共和国第一机械工业部提出1982年1月1日实施
北京市粉末冶金研究所。
上海纺织轴承一厂
GB2685-81

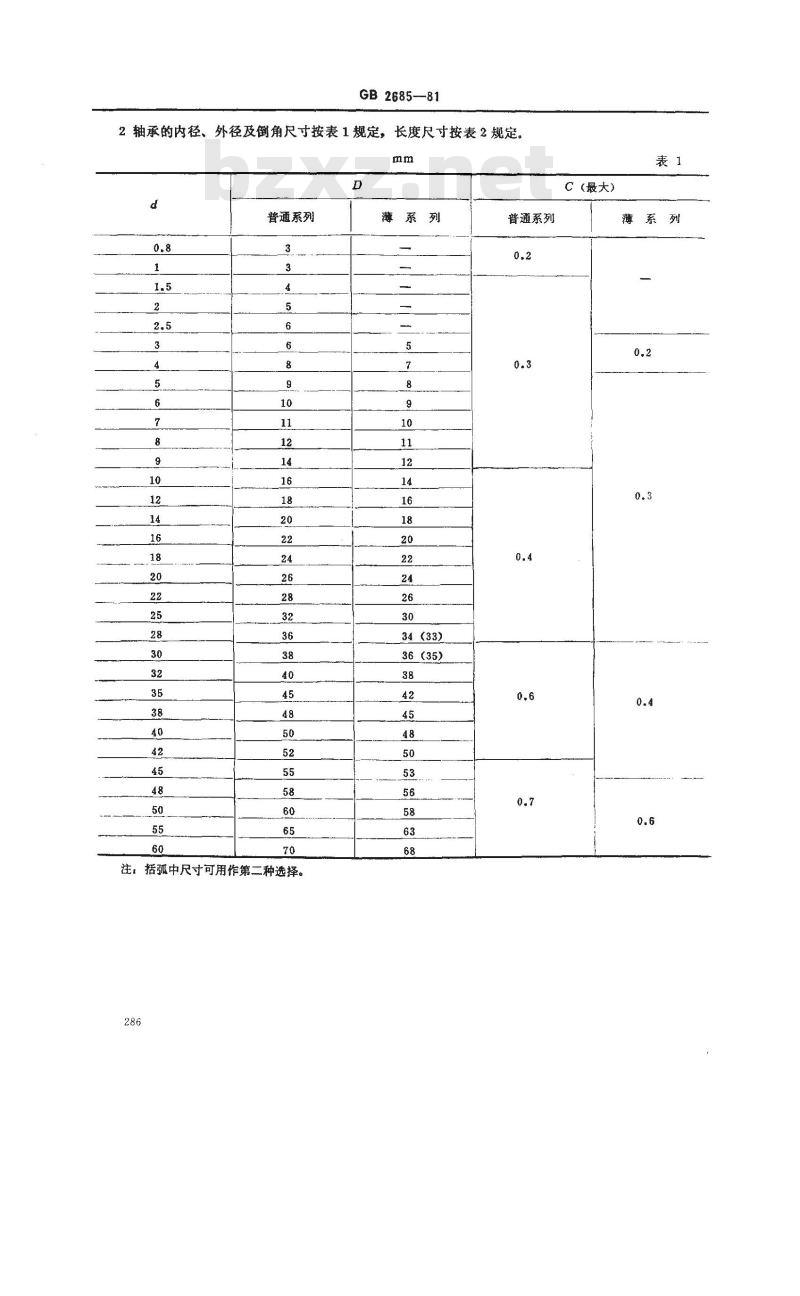

2轴承的内径、外径及倒角尺寸按表1规定，长度尺寸按表2规定。mm
普通系列
注，括弧中尺寸可用作第二种选择。286
薄系列
34 (33)
36(35)
普通系列
C (最大)
薄系列
GB2685—-81
[58 28 / 08 / 82/ 2 / 23] 02 / 81]88
GB2685—81

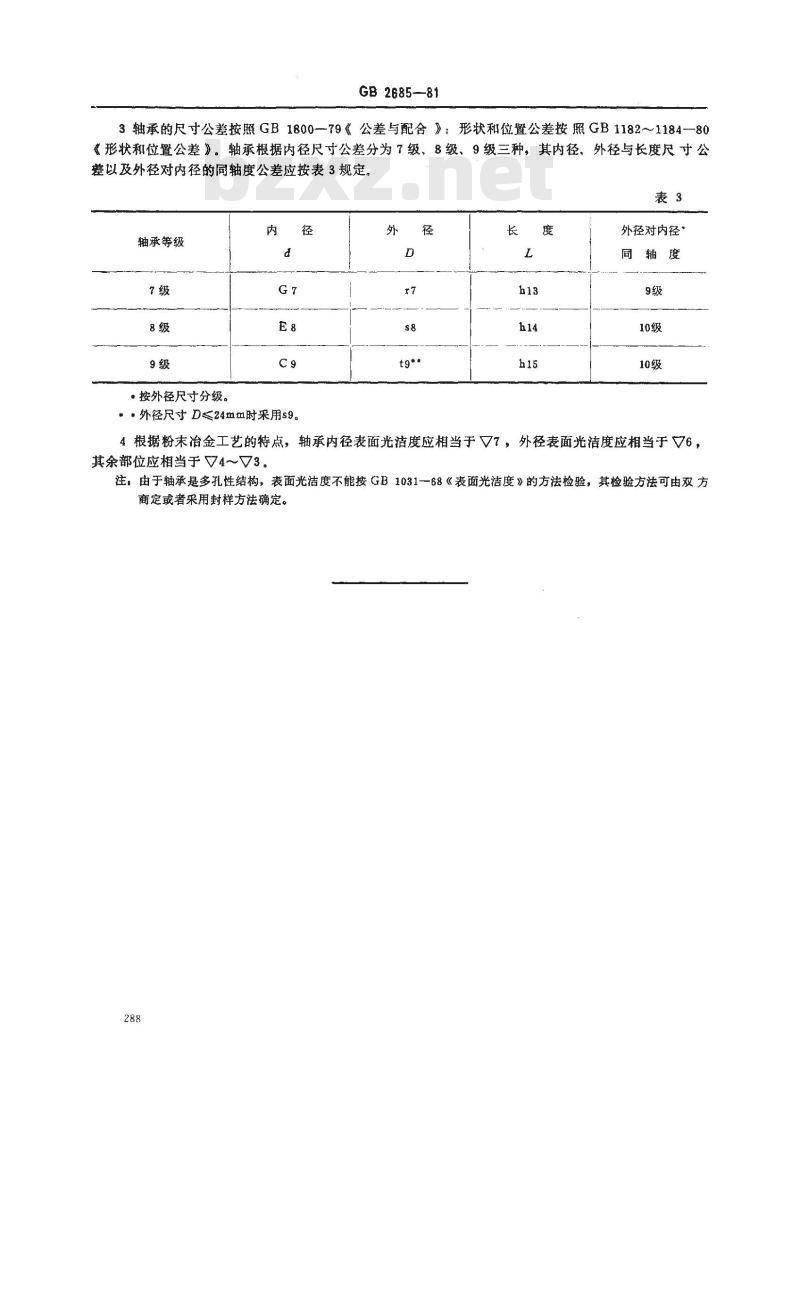

3轴承的尺寸公差按照GB1800—79《公差与配合》：形状和位置公差按照GB1182～1184--80《形状和位置公差》。轴承根据内径尺寸公差分为7级、8级、9级三种，其内径、外径与长度尺寸公差以及外径对内径的同轴度公差应按表3规定。表3
轴承等级
●按外径尺寸分级。
，外径尺寸D≤24mm时采用s9
外径对内径
同轴度
4根据粉末冶金工艺的特点，轴承内径表面光洁度应相当于√7，外径表面光洁度应相当于V6，其余部位应相当于√4~V3。
注：由于轴承是多孔性结构，表面光洁度不能按GB1031—68《表面光洁度》的方法检验，其检验方法可由双方商定或者采用封样方法确定。
