【国家标准(GB)】 滑动轴承 粉末冶金带挡边筒形轴承型式,尺寸与公差

中华人民共和国
国家标准

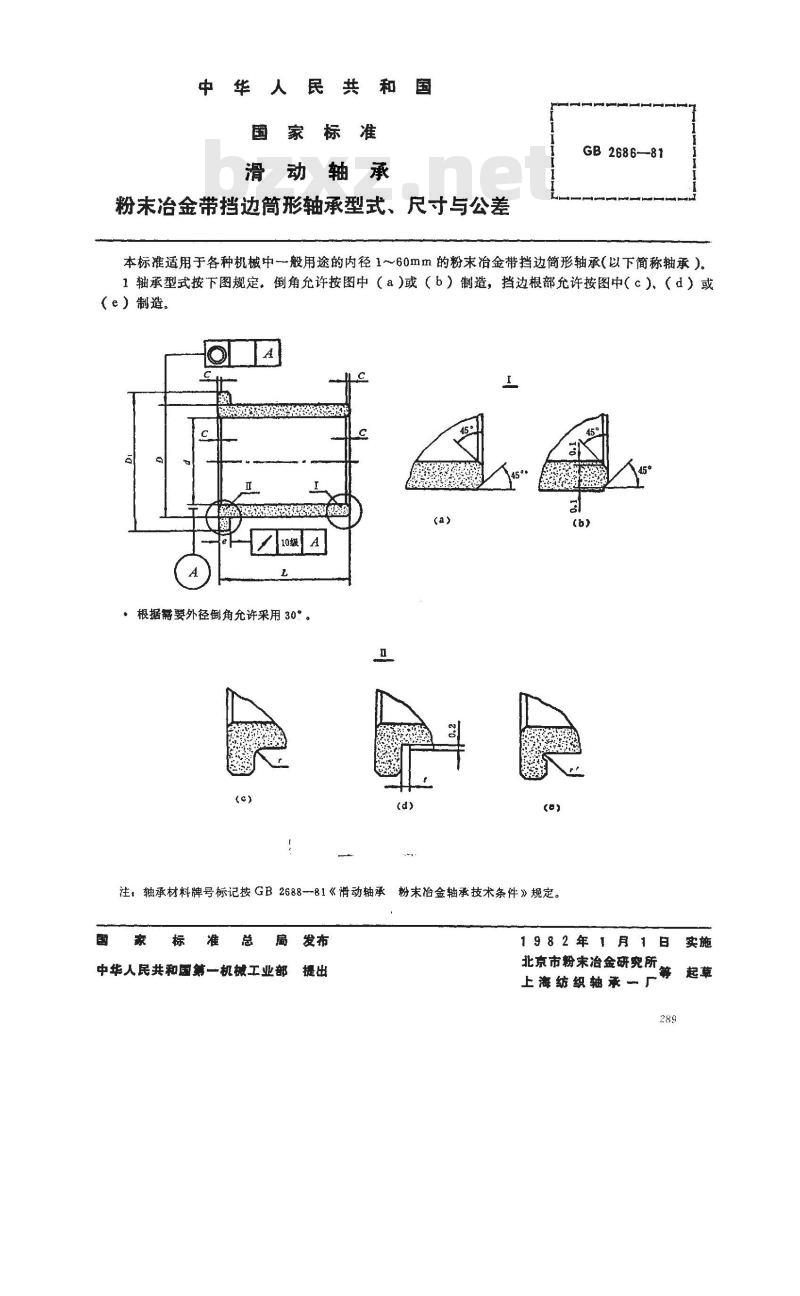

滑动轴承
粉未治金带挡边简形轴承型式、尺寸与公差GB2686-81
本标准适用于各种机械中一一般用途的内径1～60mm的粉末冶金带挡边简形轴承（以下简称轴承）。1轴承型式按下图规定。倒角允许按图中（a）或（b）制造，挡边根部允许按图中（c）、（d）或（e）制造。
10级A
，根据需要外径倒角允许采用30°(c)
注，轴承材料牌号标记按GB2688--81《滑动轴承粉末冶金轴承技术条件》规定。国
家标准总局发布
中华人民共和国第一机械工业部握出
1982年1月1日实施
北京市粉末冶金研究所。
上海纺织轴承一厂
GB 2686—81

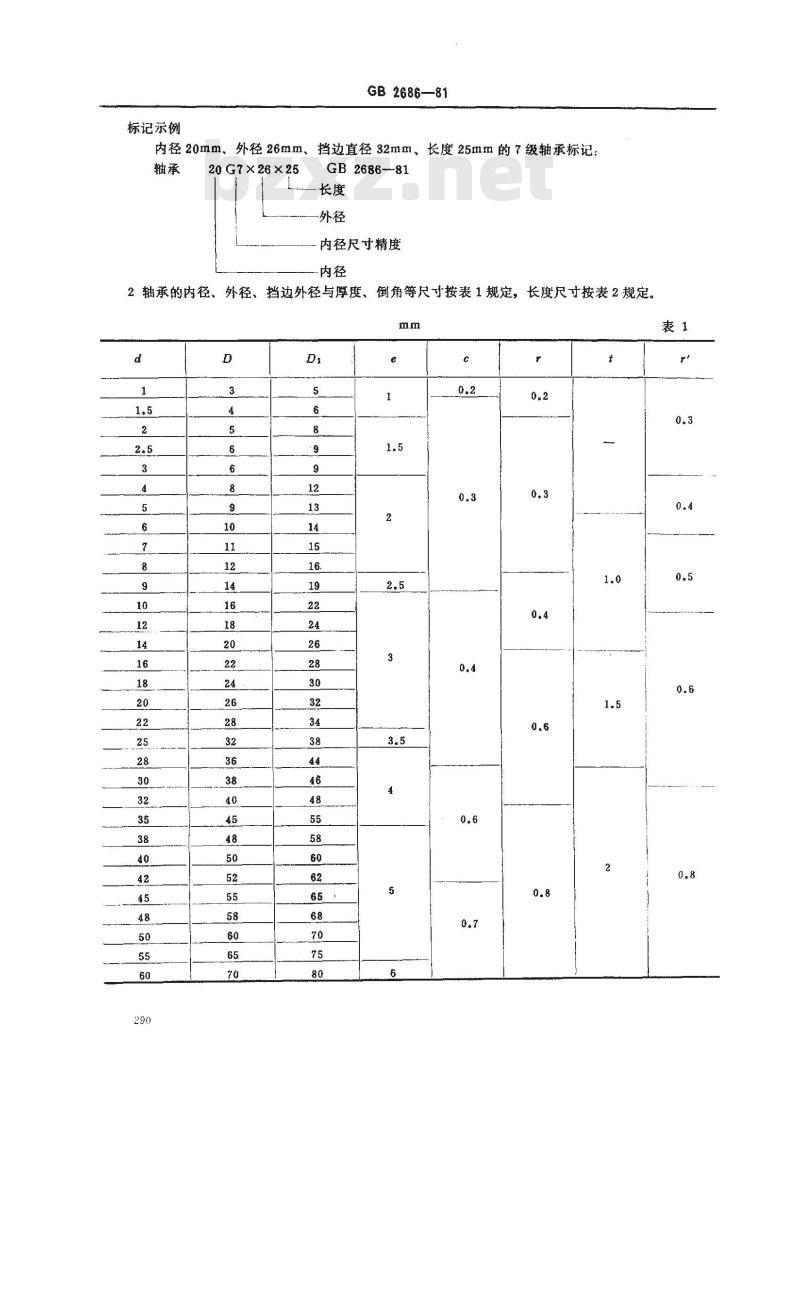

标记示例
内径20mm、外径26mm、挡边直径32mm、长度25mm的7级轴承标记：轴承
20 G7 × 26 × 25
GB2686--81
内径尺寸精度
2轴承的内径、外径，挡边外径与厚度、倒角等尺寸按表1规定，长度尺寸按表2规定。mm
GB 2686-81
018882808
55585050
GB2686—81

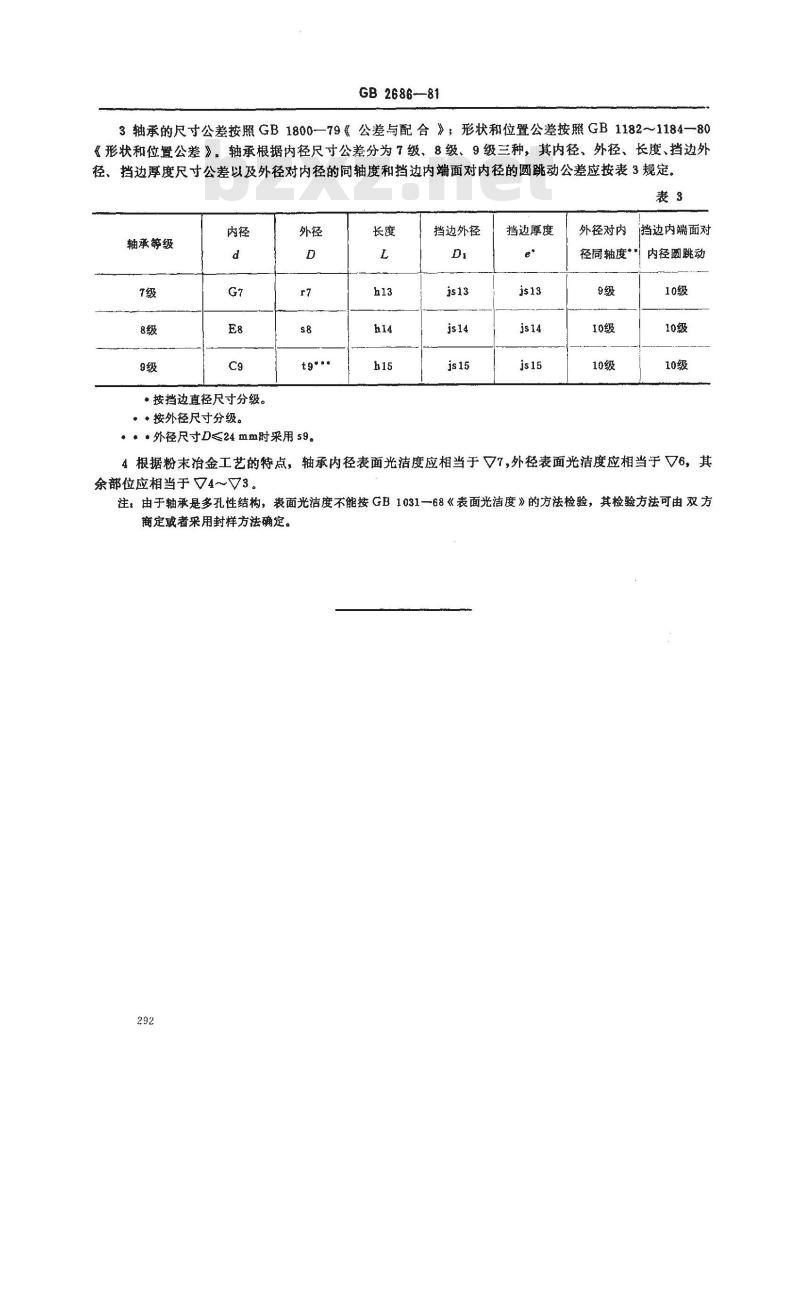

3轴承的尺寸公差按照GB1800—79《公差与配合》；形状和位置公差按照GB11821184—80《形状和位置公差》。轴承根据内径尺寸公差分为了级、8级、9级三种，其内径、外径、长度、挡边外径、挡边厚度尺寸公差以及外径对内径的同轴度和挡边内端面对内径的圆跳动公差应按表3规定。表3
轴承等级
●按挡边直径尺寸分级。
．·按外径尺寸分级。
··外径尺寸D24mm时采用s9。
挡边外径
挡边厚度
外径对内
挡边内端面对
径同轴度
内径因跳动
4根据粉末治金工艺的特点，轴承内径表面光洁度应相当于√7，外径表面光洁度应相当于6，其余部位应相当于√4~V3bzxZ.net
注：由于轴承是多孔性结构，表面光洁度不能按GB1031一68《表面光洁度》的方法检验，其检验方法可由双方商定或者采用封样方法确定。
