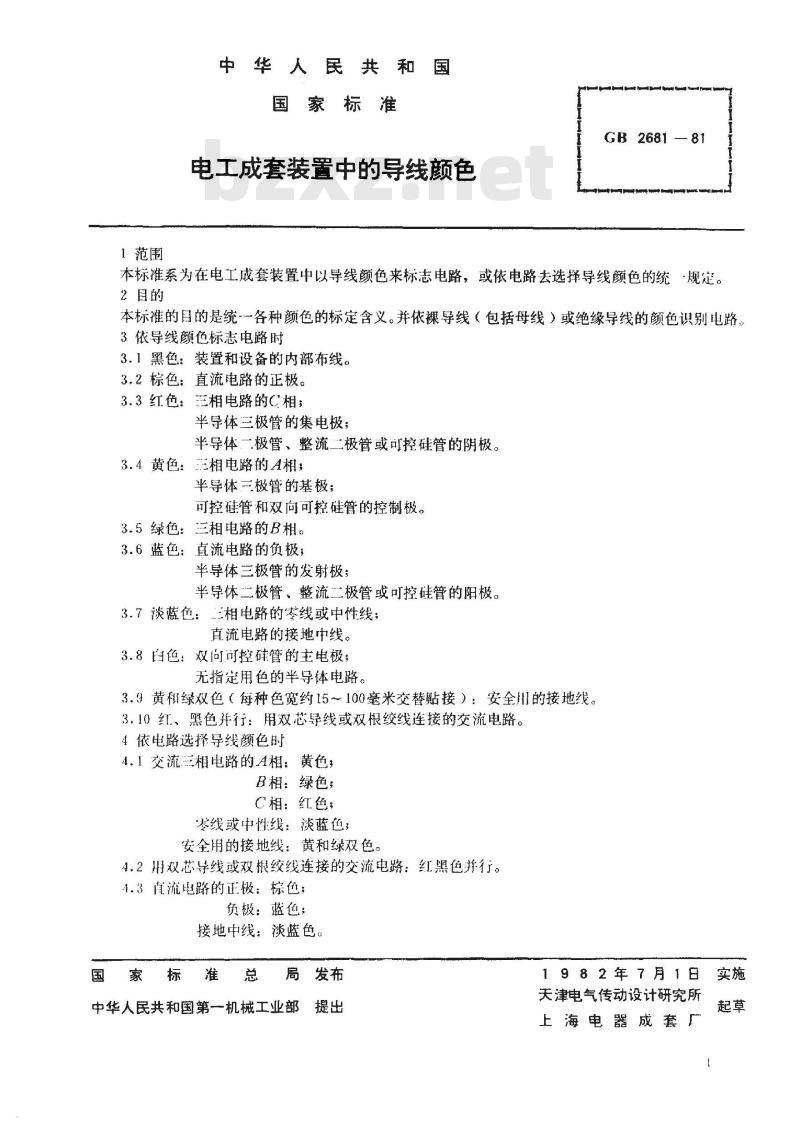

1范围
中华人民共和国
国家标准
电工成套装置中的导线颜色
GB 2681 81免费标准bzxz.net
本标准系为在电工成套装置中以导线颜色来标志电路，或依电路去选择导线颜色的统·规定。2目的
本标的目的是统-各种颜色的标定含义。并依裸导线（包括母线）或绝缘导线的颜色识别电路3依导线颜色标志电路时
3.1黑色：装置和设备的内部布线。3.2棕色：直流电路的正极。
3.3红色：三相电路的C相；
半导体三极管的集电极：
半导体一极管、整流二极管或可控硅管的阴极。3.4黄色：三相电路的A相：
半导体三极管的基极；
可控硅管和双向可控硅管的控制极。3.5绿色：三相电路的B相。
3.6蓝色：直流电路的负极；
半导体三极管的发射极；
半导体二极管、整流二极管或可控硅管的阳极。3.7淡蓝色：_三相电路的零线或中性线：直流电路的接地中线。
3.8色：双向可控硅管的主电极；无指定用色的半导体电路。
3.9黄租绿双色（每种色宽约15～100毫米交替贴接）：安全用的接地线。3.10红、黑色并行：用双芯导线或双根绞线连接的交流电路。4依电路选择导线颜色时
4.1交流三相电路的A相：黄色，B相：绿色；
C相：红色；
零线或中性线：淡蓝色：
安全用的接地线：黄和绿双色。4.2邢双芯导线或双根绞线连接的交流电路：红黑色并行。1.3直流电路的正极：棕色；
负极：蓝色；
接地中线：淡蓝色。
国家标准
局发布
中华人民共和国第一机械工业部提出1982年7月1日
天津电气传动设计研究所
上海电器成套厂
GB 2681 81

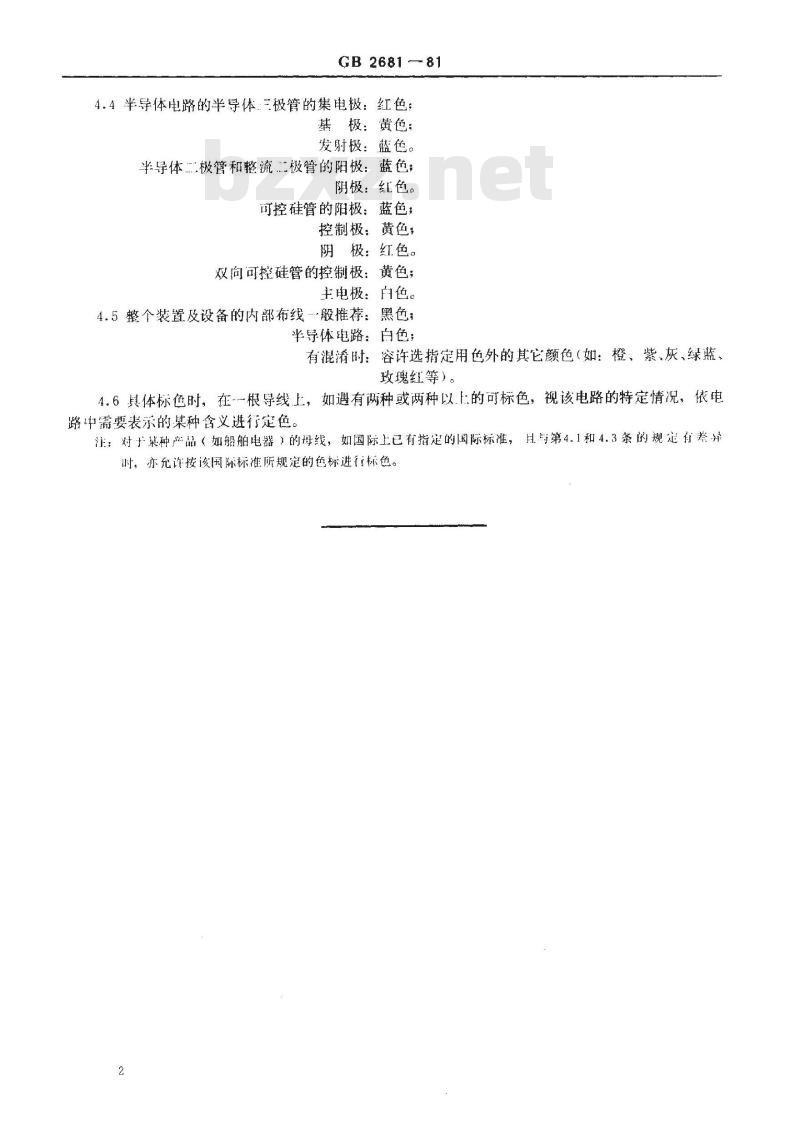

4.4半导体电路的半导体三极管的集电极：红色基极：黄色；
发射极：蓝色。
半导体二极管和整流极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；
控制极：黄色，
阴极：红色。
双向可控硅管的控制极：黄色；主电极：
白色。
4.5整个装置及设备的内部布线般荐：黑色；半导体电路：自色；
有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿、玫瑰红等）。
4.6其体标色时，在根导线上，如遇有两种或两种以.上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。注：对于某种产品（如船舶电器）的母线，如国际上已有指定的国际标准，且与第4.1和4.3条的规定有差异时，亦允许按该国际标准所规定的色标进行标色。2
