【国家标准(GB)】 过滤纸和纸板最大孔径的测定

GB/T2679.14—1996

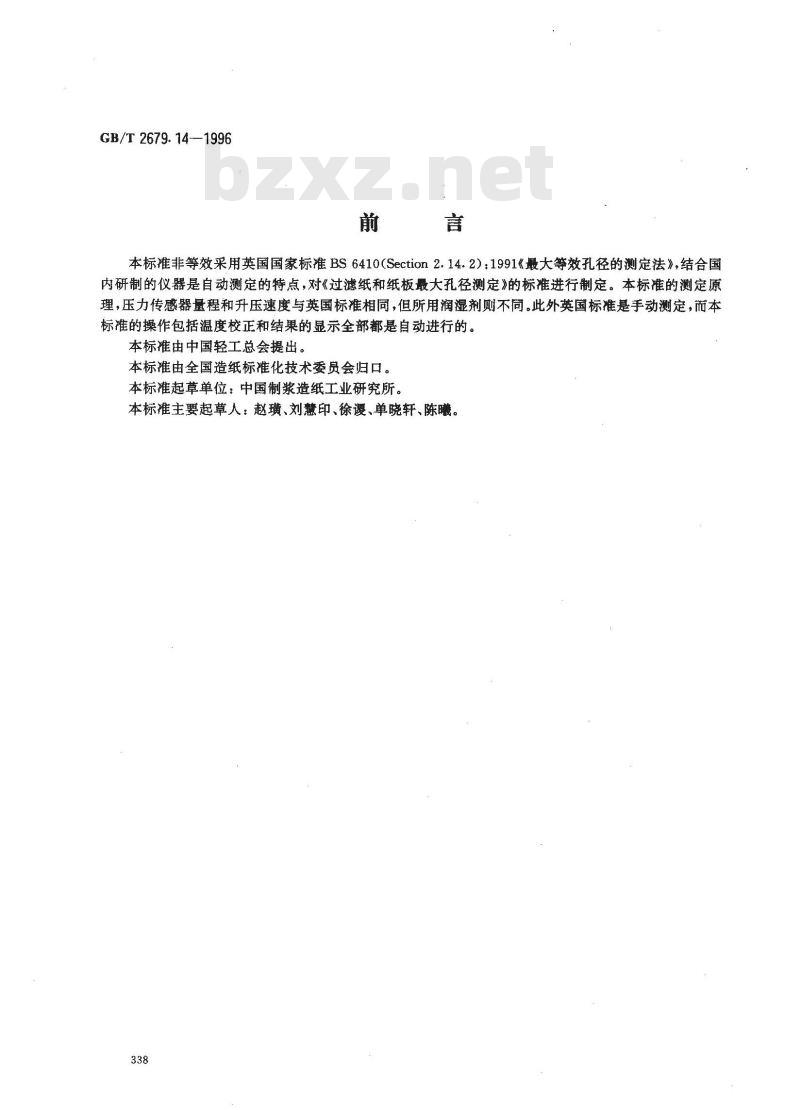

本标准非等效采用英国国家标准BS6410(Section2.14.2)：1991《最大等效孔径的测定法》，结合国内研制的仪器是自动测定的特点，对《过滤纸和纸板最大孔径测定》的标准进行制定。本标准的测定原理，压力传感器量程和升压速度与英国标准相同，但所用润湿剂则不同。此外英国标准是手动测定，而本标准的操作包括温度校正和结果的显示全部都是自动进行的。本标准由中国轻工总会提出。
本标准由全国造纸标准化技术委员会归口。本标准起草单位：中国制浆造纸工业研究所。本标准主要起草人：赵璜、刘慧印、徐優、单晓轩、陈曦。338

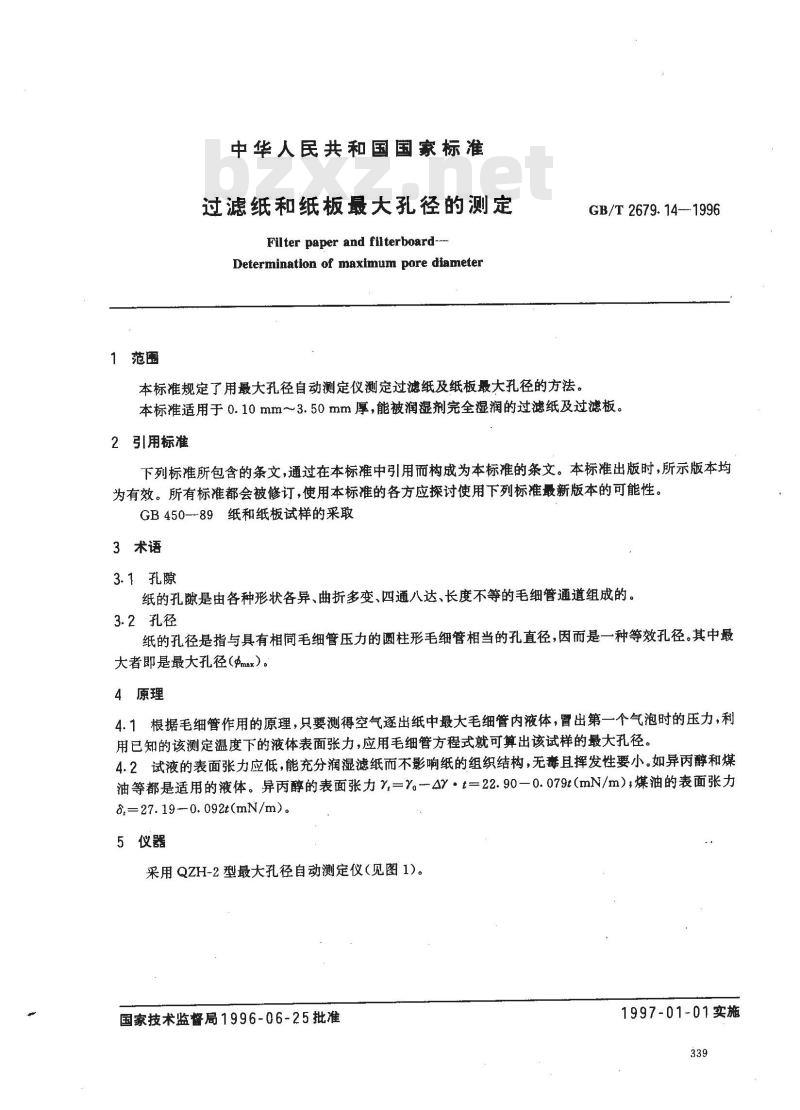

1范围
中华人民共和国国家标准
过滤纸和纸板最大孔径的测定
Filter paper and filterboard--Determination of maximum pore diameterGB/T 2679. 14—-1996
本标准规定了用最大孔径自动测定仪测定过滤纸及纸板最大孔径的方法。本标准适用于0.10mm～3.50mm厚，能被润湿剂完全湿润的过滤纸及过滤板。2引用标准
下列标准所包含的条文，通过在本标推中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB450-89纸和纸板试样的采取
3术语
3.1孔隙
纸的孔隙是由各种形状各异、曲折多变、四通八达、长度不等的毛细管通道组成的。3.2孔径
纸的孔径是指与具有相同毛细管压力的圜柱形毛细管相当的孔直径，因而是一种等效孔径。其中最大者即是最大孔径（pmax）。
4原理
4.1根据毛细管作用的原理，只要测得空气逐出纸中最大毛细管内液体，冒出第一个气泡时的压力，利用已知的该测定温度下的液体表面张力，应用毛细管方程式就可算出该试样的最大孔径。4.2试液的表面张力应低，能充分润湿滤纸而不影响纸的组织结构，无毒且挥发性要小。如异丙醇和煤油等都是适用的液体。异丙醇的表面张力=%-AY·t=22.90一0.079t（mN/m）煤油的表面张力,=27.19--0. 092t(mN/m)。
5仪器

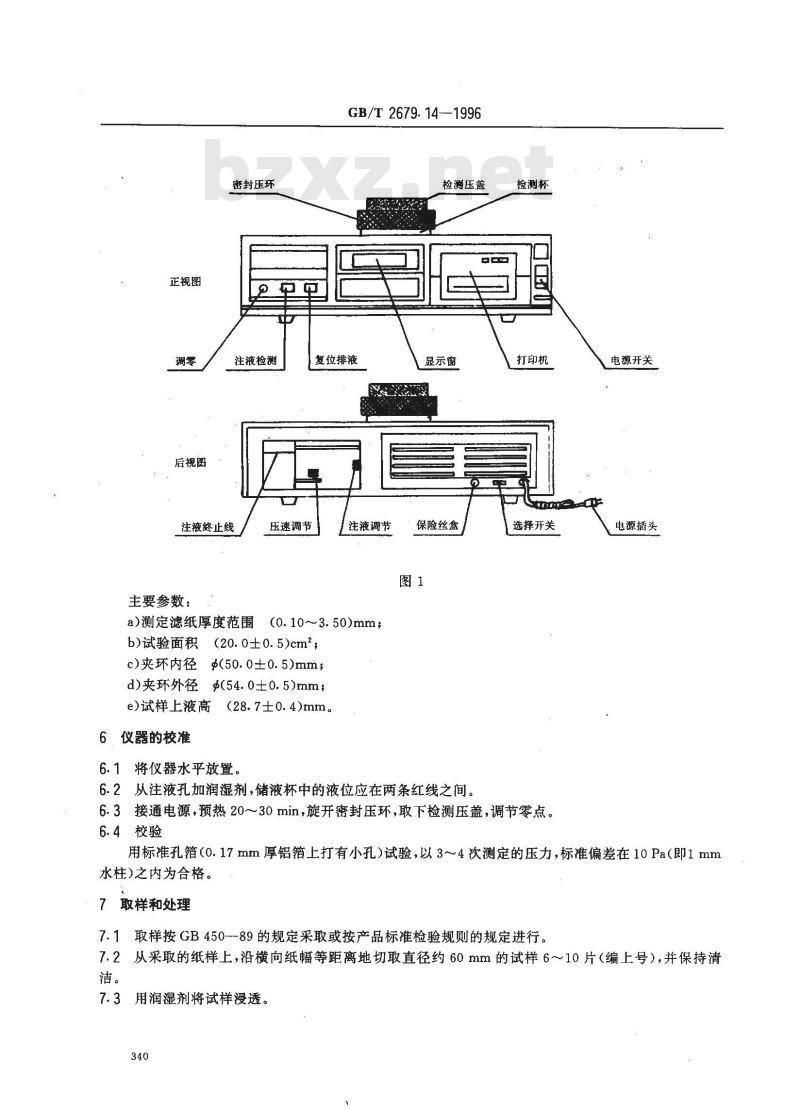

采用QZH-2型最大孔径自动测定仪（见图1)。国家技术监督局1996-06-25批准1997-01-01实施
正视图
后视图
密封压环
8中母
注液检测
注液终止线
主要参数：
GB/T 2679. 14-1996
检測压盖
复位排液
压速调节
注液调节
a)测定滤纸厚度范围（0.10～3.50)mm；b)试验面积（20.0±0.5)cm2；
c)夹环内径(50.0±0.5)mm；
d)夹环外径(54.0士0.5)mm；
e)试样上液高（28.7士0.4)mm。6仪器的校准
6.1将仪器水平放置。
显示窗
保险丝盒
6.2从注液孔加润湿剂，储液杯中的液位应在两条红线之间。检测杯
打印机
选择开关
6.3接通电源，预热20～30min，旋开密封压环，取下检测压盖，调节零点。6.4校验
电源开关
电源插头Www.bzxZ.net
用标准孔箔(0.17mm厚铝箔上打有小孔)试验，以3~~4次测定的压力，标准偏差在10 Pa（即1mm水柱)之内为合格。
取样和处理
7.1取样按GB450--89的规定采取或按产品标准检验规则的规定进行。7.2从采取的纸样上，沿横向纸幅等距离地切取直径约60mm的试样6～10片（编上号），并保持清洁。
7.3用润湿剂将试样浸透。

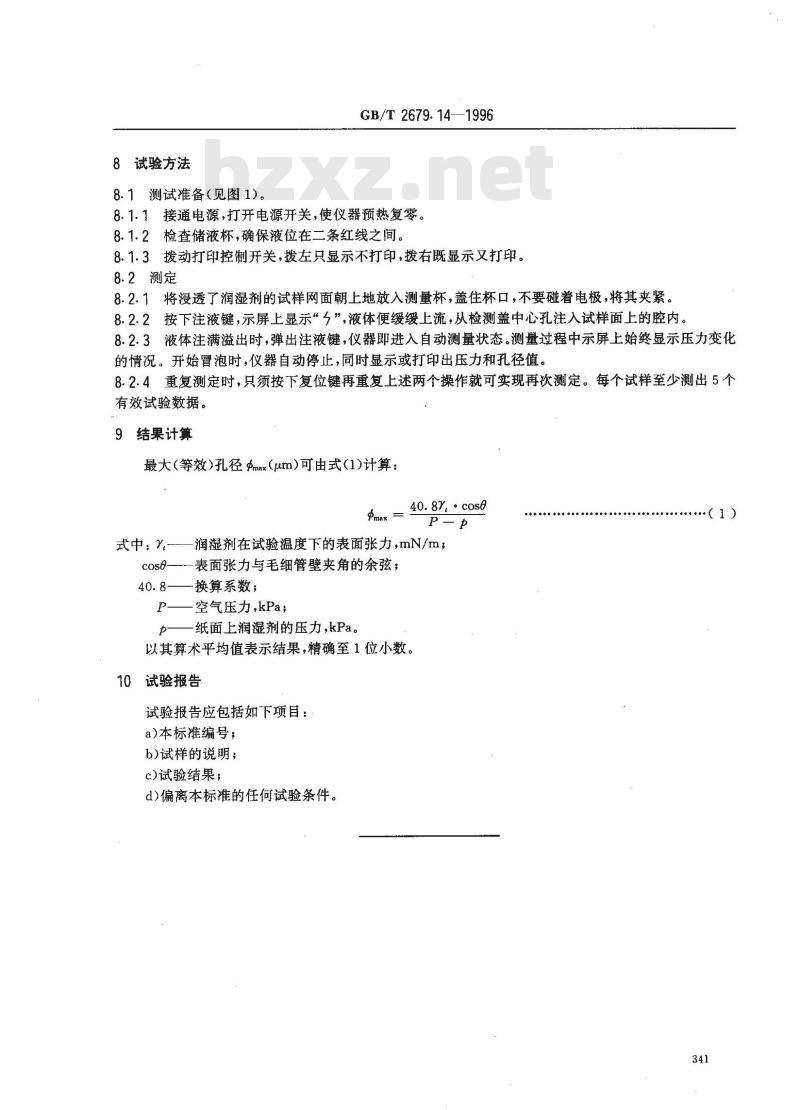

8试验方法
8.1测试准备（见图1）。
GB/T2679.14—1996
8.1.1接通电源，打开电源开关，使仪器预热复零。8.1.2检查储液杯，确保液位在二条红线之间。8.1.3拨动打印控制开关，拨左只显示不打印，拨右既显示又打印。8.2测定
8.2.1将浸透了润湿剂的试样网面朝上地放入测量杯，盖住杯口，不要碰着电极，将其夹紧。8.2.2按下注液键，示屏上显示“”，液体便缓缓上流，从检测盖中心孔注入试样面上的腔内。8.2.3液体注满溢出时，弹出注液键，仪器即进入自动测量状态。测量过程中示屏上始终显示压力变化的情况。开始冒泡时，仪器自动停止，同时显示或打印出压力和孔径值。8.2.4重复测定时，只须按下复位键再重复上述两个操作就可实现再次测定。每个试样至少测出5个有效试验数据。
9结果计算
最大（等效）孔径Φmax（μm）可由式(1)计算：pmax
式中：—
40.8%,· cos6
润湿剂在试验温度下的表面张力，mN/m表面张力与毛细管壁夹角的余弦；换算系数；
空气压力，kPa；
纸面上润湿剂的压力，kPa。
以其算术平均值表示结果，精确至1位小数。试验报告
试验报告应包括如下项目：
a)本标准编号；
b)试样的说明；
c)试验结果；
d)偏离本标准的任何试验条件。(1)
