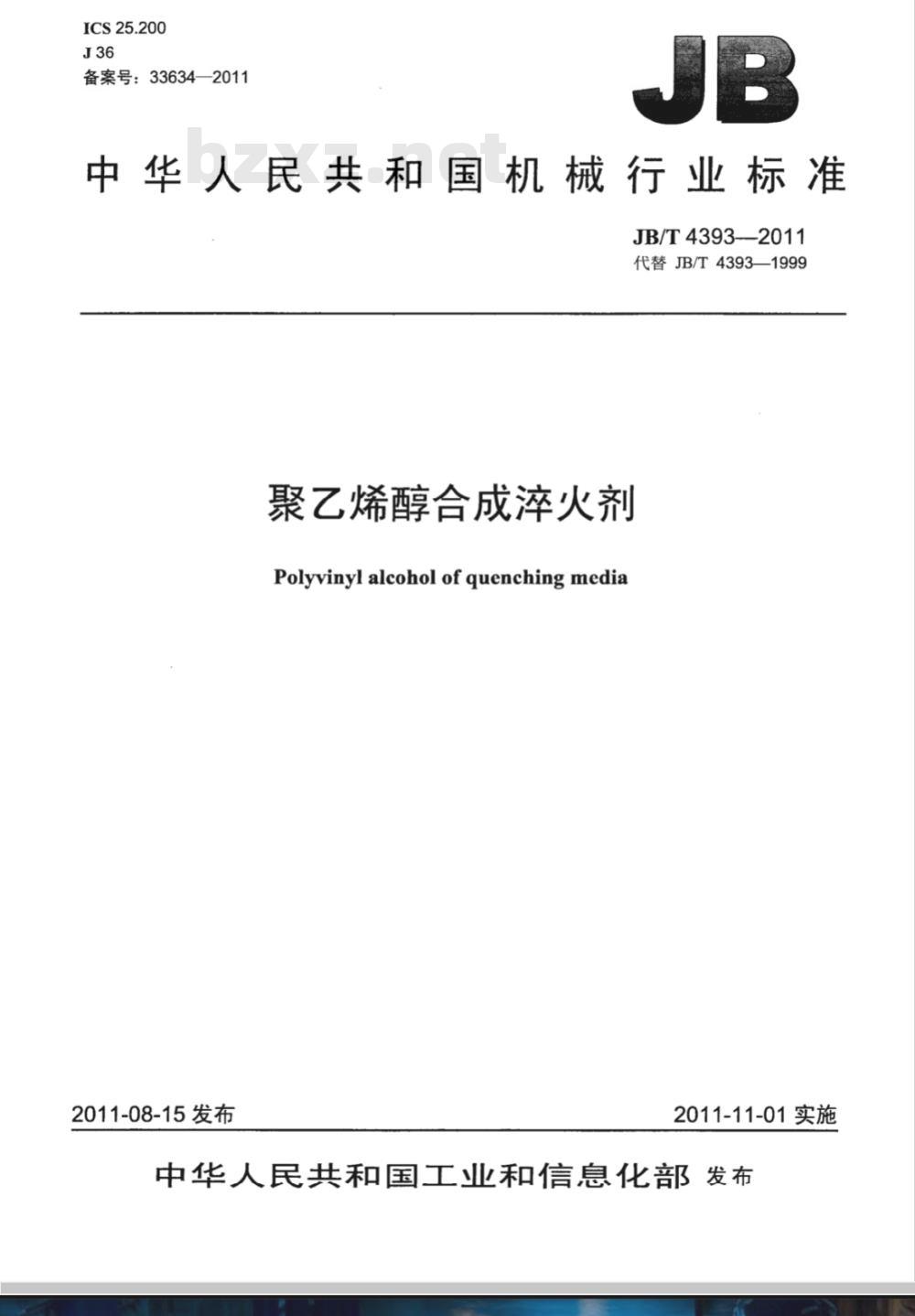

【机械行业标准(JB)】 聚乙烯醇合成淬火剂技术条件

ICS25.200
备案号：33634—2011
中华人民共和国机械行业标准
JB/T4393—2011
代替JB/T4393—1999
聚乙烯醇合成淬火剂
Polyvinyl alcohol of quenching media2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布前言

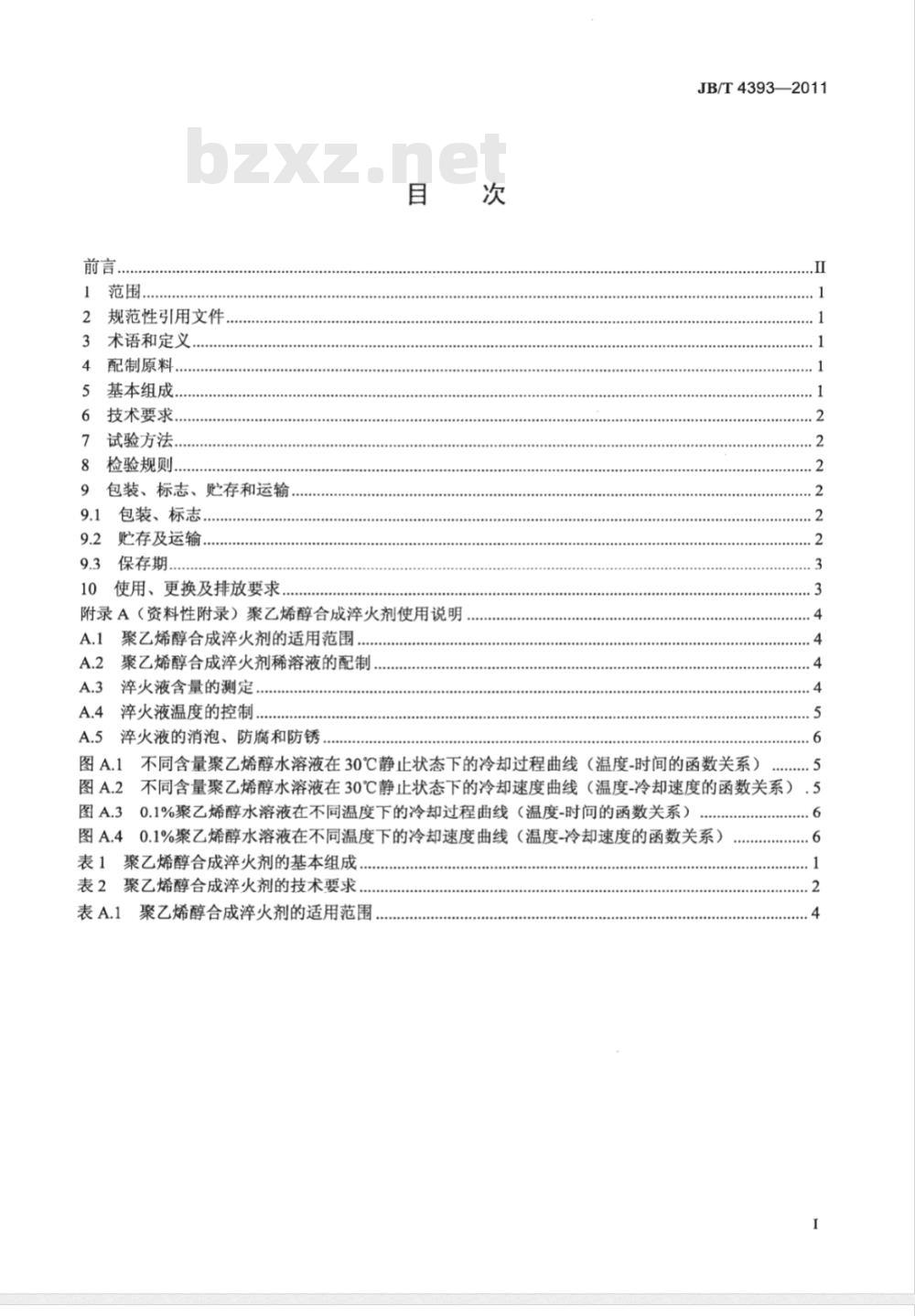

2规范性引用文件
3术语和定义
配制原料.
基本组成
技术要求..
试验方法..
检验规则..
包装、标志、贮存和运输
包装、标志
贮存及运输
保存期.
使用、更换及排放要求
附录A（资料性附录）聚乙烯醇合成淬火剂使用说明A.1
聚乙烯醇合成淬火剂的适用范围.聚乙烯醇合成淬火剂稀溶液的配制淬火液含量的测定
A.4火液温度的控制
A.5淬火液的消泡、防腐和防锈
JB/T4393—2011
不同含量聚乙烯醇水溶液在30℃静止状态下的冷却过程曲线（温度-时间的函数关系）图A.1
图A.2不同含量聚乙烯醇水溶液在30℃静止状态下的冷却速度曲线（温度-冷却速度的函数关系）.5图A.30.1%聚乙烯醇水溶液在不同温度下的冷却过程曲线（温度-时问的函数关系）图A.40.1%聚乙烯醇水溶液在不同温度下的冷却速度曲线（温度-冷却速度的函数关系）表1聚乙烯醇合成淬火剂的基本组成，表2聚乙烯醇合成淬火剂的技术要求.表A.1聚乙烯醇合成淬火剂的适用范围6
JB/T4393—2011

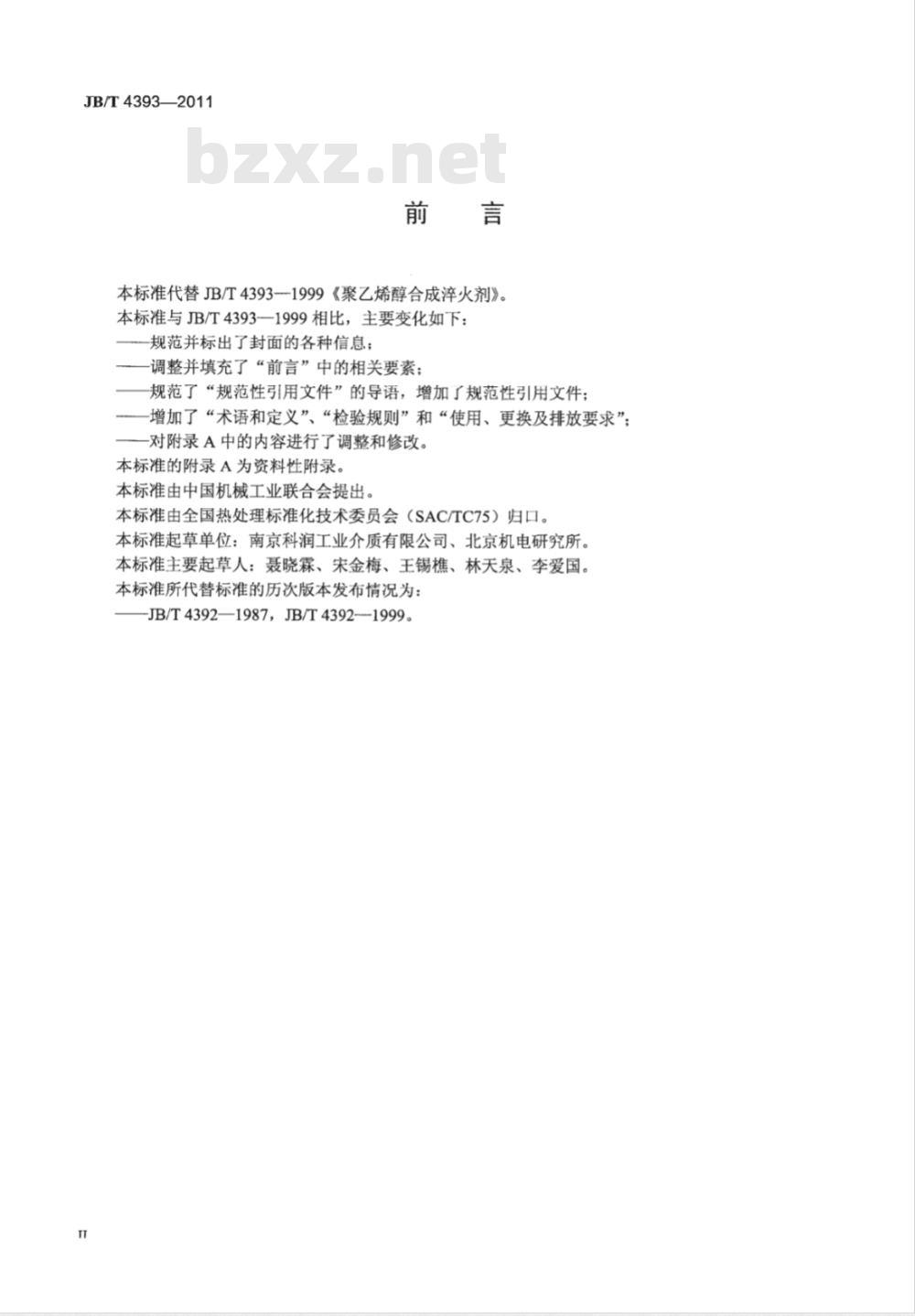

本标准代替JB/T4393--1999《聚乙烯醇合成淬火剂》。本标准与JB/T4393—1999相比，主要变化如下：规范并标出了封面的各种信息；调整并填充了“前言”中的相关要素；规范了“规范性引用文件”的导语，增加了规范性引用文件；一增加了“术语和定义”、“检验规则”和“使用、更换及排放要求”；一对附录A中的内容进行了调整和修改。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国热处理标准化技术委员会（SAC/TC75）归口。本标准起草单位：南京科润工业介质有限公司、北京机电研究所。本标准主要起草人：聂晓霖、宋金梅、王锡樵、林天泉、李爱国。本标准所代替标准的历次版本发布情况为：JB/T4392—1987，JB/T4392-1999。T

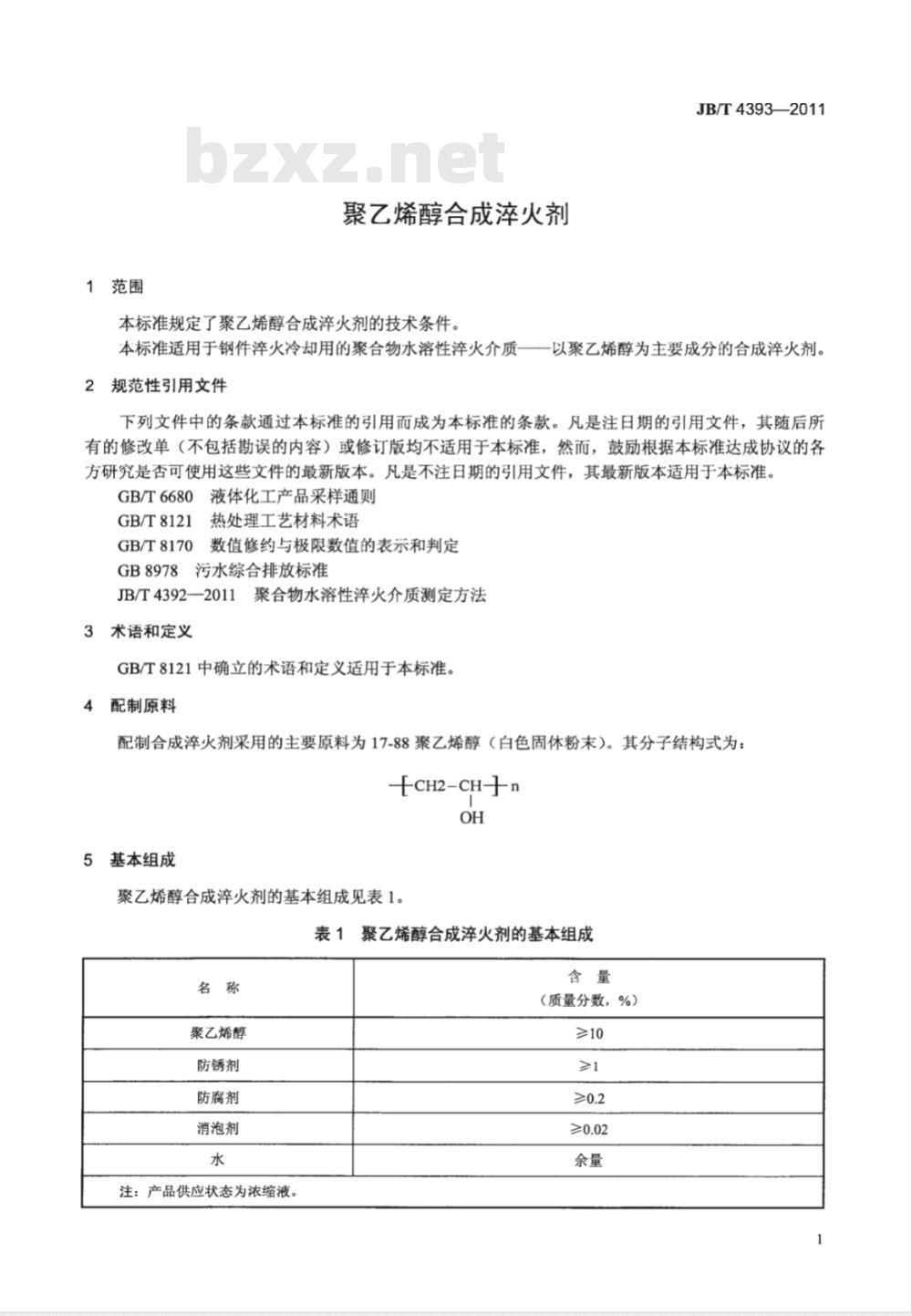

1范围
聚乙烯醇合成淬火剂
本标准规定了聚乙烯醇合成淬火剂的技术条件。JB/T4393—2011
本标准适用于钢件淬火冷却用的聚合物水溶性淬火介质一一以聚乙烯醇为主要成分的合成淬火剂。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6680
GB/T8121
GB/T8170
液体化工产品采样通则
热处理工艺材料术语
数值修约与极限数值的表示和判定污水综合排放标准
GB8978
JB/T4392-—2011
1聚合物水溶性淬火介质测定方法3
术语和定义
GB/T8121中确立的术语和定义适用于本标准。4配制原料
配制合成淬火剂采用的主要原料为17-88聚乙烯醇（白色固体粉末）。其分子结构式为：{CH2-CH于n
5基本组成
聚乙烯醇合成淬火剂的基本组成见表1。表1聚乙烯醇合成淬火剂的基本组成名称
聚乙烯醇
防锈剂
防腐剂
消泡剂
注：产品供应状态为浓缩液，
（质量分数，%）
JB/T4393—2011

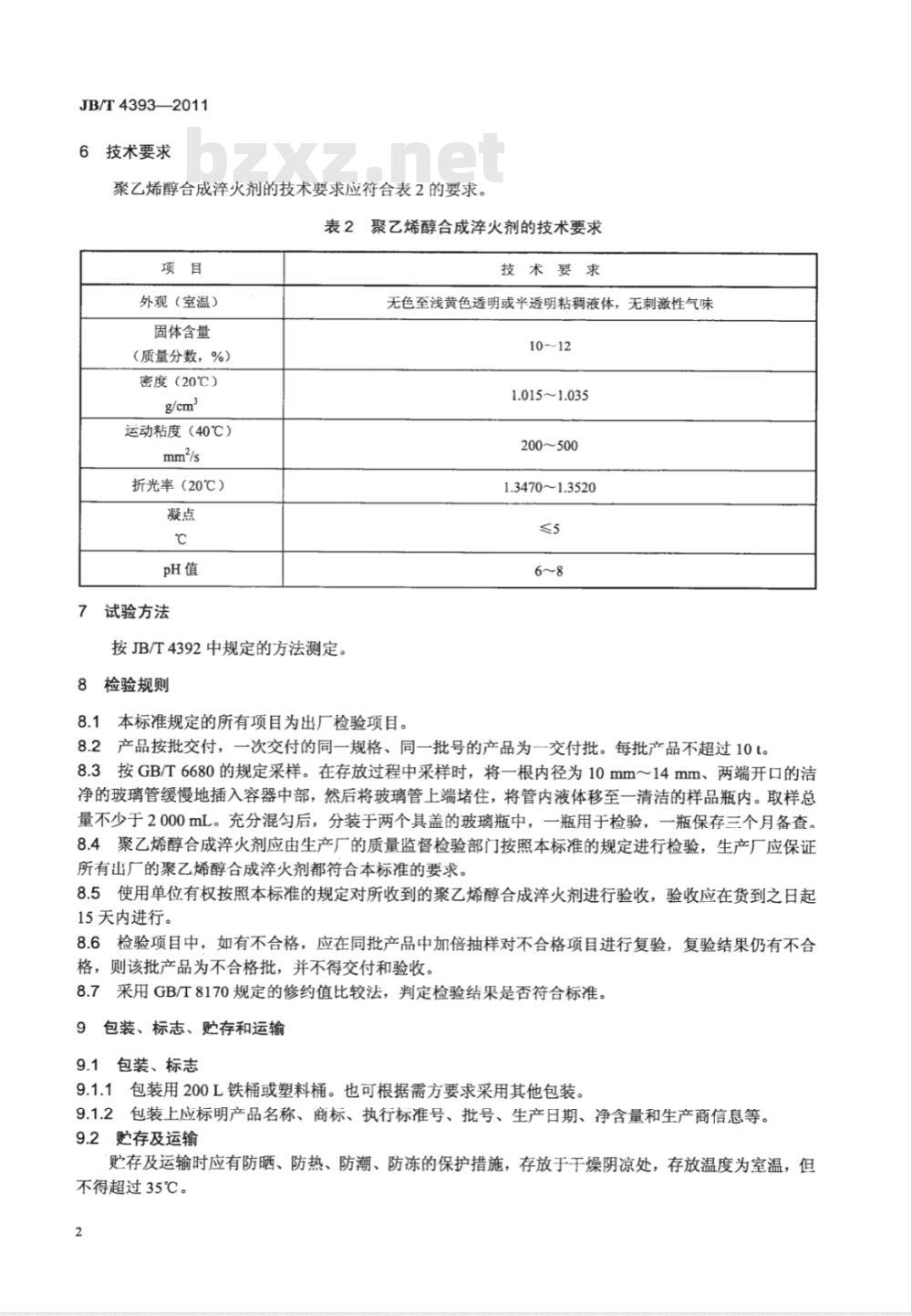

6技术要求
聚乙烯醇合成淬火剂的技术要求应符合表2的要求。表2聚乙烯醇合成淬火剂的技术要求项目
外观（空温）
固体含量
（质量分数，%）
密度（20℃）
运动粘度（40℃）
折光率（20℃）
试验方法
按JB/T4392中规定的方法测定。8检验规则
技术要求
无色至浅黄色透明或半透明粘稠液体，无刺激性气味1012
1.015~1.035
200～500
1.3470~1.3520
8.1本标准规定的所有项目为出厂检验项目。8.2产品按批交付，一次交付的同一规格、同一批号的产品为一交付批。每批产品不超过10t。8.3按GB/T6680的规定采样。在存放过程中采样时，将一根内径为10mm～14mm、两端开口的洁净的玻璃管缓慢地插入容器中部，然后将玻璃管上端堵住，将管内液体移至一清洁的样品瓶内。取样总量不少于2000mL。充分混匀后，分装于两个具盖的玻璃瓶中，一瓶用于检验，一瓶保存三个月备查。8.4聚乙烯醇合成火剂应由生产厂的质量监督检验部门按照本标准的规定进行检验，生产厂应保证所有出厂的聚乙烯醇合成淬火剂都符合本标准的要求。8.5使用单位有权按照本标准的规定对所收到的聚乙烯醇合成淬火剂进行验收，验收应在货到之日起15天内进行。
8.6检验项目中，如有不合格，应在同批产品中加倍抽样对不合格项目进行复验，复验结果仍有不合格，则该批产品为不合格批，并不得交付和验收。8.7采用GB/T8170规定的修约值比较法，判定检验结果是否符合标准。包装、标志、购存和运输
9.1包装、标志
9.1.1包装用200L铁桶或塑料桶。也可根据需方要求采用其他包装。9.1.2包装上应标明产品名称、商标、执行标准号、批号、生产日期、净含量和生产商信息等。9.2贮存及运输
贮存及运输时应有防晒、防热、防潮、防冻的保护措施，存放于干燥阴凉处，存放温度为室温，但不得超过35℃。
3保存期
JB/T4393—2011
产品在符合本标准包装、运输和贮存要求的条件下，自生产之日起保存期为六个月。逾期应重新检验是否符合本标准要求。
10使用、更换及排放要求
10.1在使用过程中，应避免带入盐和碱等无机盐。对淬火液用测pH值的方法进行管理，pH值范围应控制在6.5～7.5。
10.2在对淬火液温度、搅拌进行严格控制及配备沉淀、过滤装置，在保持淬火液清净、无腐蚀的情况下，使用寿命应不低于3个月，各热处理生产现场可根据具体生产情况进行更换，10.3更换新淬火液时，必须考虑旧液排放的污染问题。经处理达到GB8978规定方可直接排放。3
JB/T4393—2011
附录A
（资料性附录）
聚乙烯醇合成淬火剂使用说明
A.1聚乙烯醇合成淬火剂的适用范围A.1.1聚乙烯醇合成淬火剂主要适用于钢件表面淬火的喷射冷却或浸入冷却，也可以用于气氛炉加热整体萍火冷却；一般不用于盐浴炉加热的火冷却（由于淬火工件带入大量无机盐，会引起聚乙烯醇的分解及凝胶现象）。
A.1.2聚乙烯醇合成淬火剂主要适用于低中碳钢和低中合金钢零件的整体或感应加热淬火。具体钢种可根据其工件的几何形状、尺寸大小以及技术条件的要求等，并结合火剂在不同浓度和温度下的冷却性能加以综合考虑，或进行试验来确定。聚乙烯醇合成淬火剂进行淬火冷却的推荐钢种及适用范围见表A.1。
表A.1聚乙烯醇合成淬火剂的适用范围钢种
15、20、35、45、40Cr、45Cr
20CrMo
40CrMnMo
5CrMo、42CrMo
40MnB、45MnB
40CrMnMo、40CrMo
30CrMnSi、40Mn
345Mn3
零件类别
花键轴、摇臂、螺钉上下接头、摇臂轴、齿轮、输出轴
轴承滚道、凸轮轴
曲轴、后半轴
叉形凸缘轴
钻头接头
钻探工具wwW.bzxz.Net
管类零件
A.2聚乙烯醇合成淬火剂稀溶液的配制热处理方法
感应加热火
渗碳后淬火
碳-氮共渗后淬火
火焰表面淬火
感应加热淬火
淬火剂含量
（质量分数，%）
聚乙烯醇合成淬火剂供应状态为浓缩液。使用时要加水稀释成不同含量的水溶液（以下简称火液）。配制方法见公式（A.1)：M=NWIP
式中：
M--合成淬火剂浓缩液的质量，单位为千克（kg)；N一所要配制淬火液的含量（质量分数），%；W—所配淬火液的质量，单位为千克（kg)；P
一合成淬火剂的实际含量（质量分数），%。A.3淬火液含量的测定
（A.1)）
A.3.1由于赤热的工件不断地与淬火液接触，淬火液中聚乙烯醇的含量也随着变化，一般随着使用时4
间的增长，淬火液的有效含量逐渐降低，冷却性能也随着改变（见图A.1、图A.2）。JB/T4393—2011
A.3.2为了保证热处理工件的质量，必须使淬火液中聚乙烯醇的含量稳定在-个适当的范围内，由于淬火液中含聚乙烯醇量很少，般在0.1%～0.5%范围内，因此采用测量比重值、折光率的方法难以准确控制其含量，应按JB/T4392一2011中第4章的规定，采用烘干称重进行测定。1000
不同含量聚乙烯醇水溶液在30℃静止状态下的冷却过程曲线（温度-时间的函数关系）1000
图A.2不同含量聚乙烯醇水溶液在30℃静止状态下的冷却速度曲线（温度-冷却速度的函数关系）A.3.3在连续生产时，至少每周取样测定一次。根据测定结果可对淬火液的含量及时进行调整，以保持含量的稳定。
A.4淬火液温度的控制
A.4.1淬火液温度变化时，其冷却性能有明显的改变（见图A.3、图A.4)；液温增高，冷却速度减慢当液温高于50℃时，冷却速度大幅度地降低，往住会出现不完全淬火及硬度偏低的现象。因此一般情况下，淬火液的使用温度不应超过45℃。A.4.2为了控制淬火液的温度，应在淬火槽内设置冷却器、加热器以及循环装置，也可在火槽中放置蛇形管供加热或冷却用。尽量避免采用表面接触电加热器或烧红的铁块等进行加热，以防止槽中聚乙烯醇大量的烧损和分解。
JB/T4393—2011
-40℃
-50℃
0.1%聚乙烯醇水溶液在不同温度下的冷却过程曲线（温度-时间的函数关系）30℃
-50℃
图A.40.1%聚乙烯醇水溶液在不同温度下的冷却速度曲线（温度-冷却速度的函数关系）A.5淬火液的消泡、防腐和防锈
A.5.1淬火液的消泡
A.5.1.1在使用过程中，由于淬火液的喷淋、循环、搅动等容易产生大量泡沫，造成淬火冷却不均匀，影响工件火质量。因此，在生产中应采用技术规格适宜的循环泵，扬程不宜过高，不应超过30m。采用螺旋桨搅拌时，转速应控制在450r/min以下。A.5.1.2如果需要进一步消除泡沫，可加入少量的消泡剂，直接滴入淬火槽中。所用消泡剂加入量应小于0.01%。
A.5.2淬火液的防腐
A.5.2.1火液在静止条件下遇真菌易繁殖，会逐渐产生臭味，颜色变黑，以致失效。为了防止槽中和管道内真菌在液体中的繁殖，萍火槽应加盖防止槽液被污染，使用过程中，应避免灰尘、油污、杂物等掉入槽液中。淬火液长期不用时，应做到淬火液每天搅动或循环一次，以延长淬火液使用寿命。A.5.2.2当因气温过高欲进一步提高防腐效果时，可向槽中加入少量防腐剂。A.5.3淬火液的防锈
A.5.3.1淬火液含有一定的防锈剂，具有较好的防锈性能，但在高温、高湿季节里，工件淬火后有时会生锈，在淬火操作中可以采取控制工件的淬火终冷温度的办法，使工件表面残存的水分尽快蒸发掉。6
JB/T4393—2011
通常淬火终冷温度应控制在150℃～250℃左右，在不影响工件率火技术条件时，可适当调整2对于形状复杂、尺寸较小的工件，当淬火终冷温度难以控制时，可在淬火槽中加入少量防锈A.5.3.2
剂，能显著提高防锈效果。
JB/T4393-2011
中华人民共和国
机械行业标准
聚乙烯醇合成淬火剂
JB/T4393—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·19千字2012年3月第1版第1次印刷
