【国家标准(GB)】 玻璃钢平均线膨胀系数试验方法

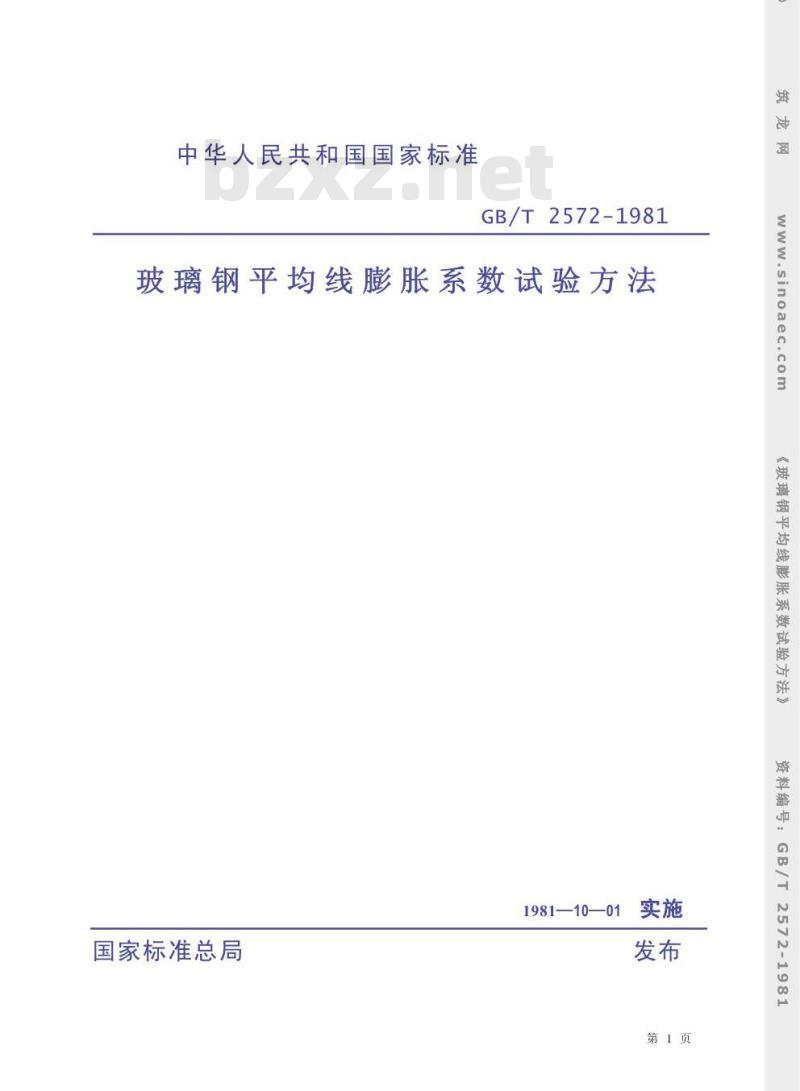

中华人民共和国国家标准
GB/T2572-1981
玻璃钢平均线膨胀系数试验方法国家标准总局
1981—10—01
第1页
sinoaec.combzxz.net

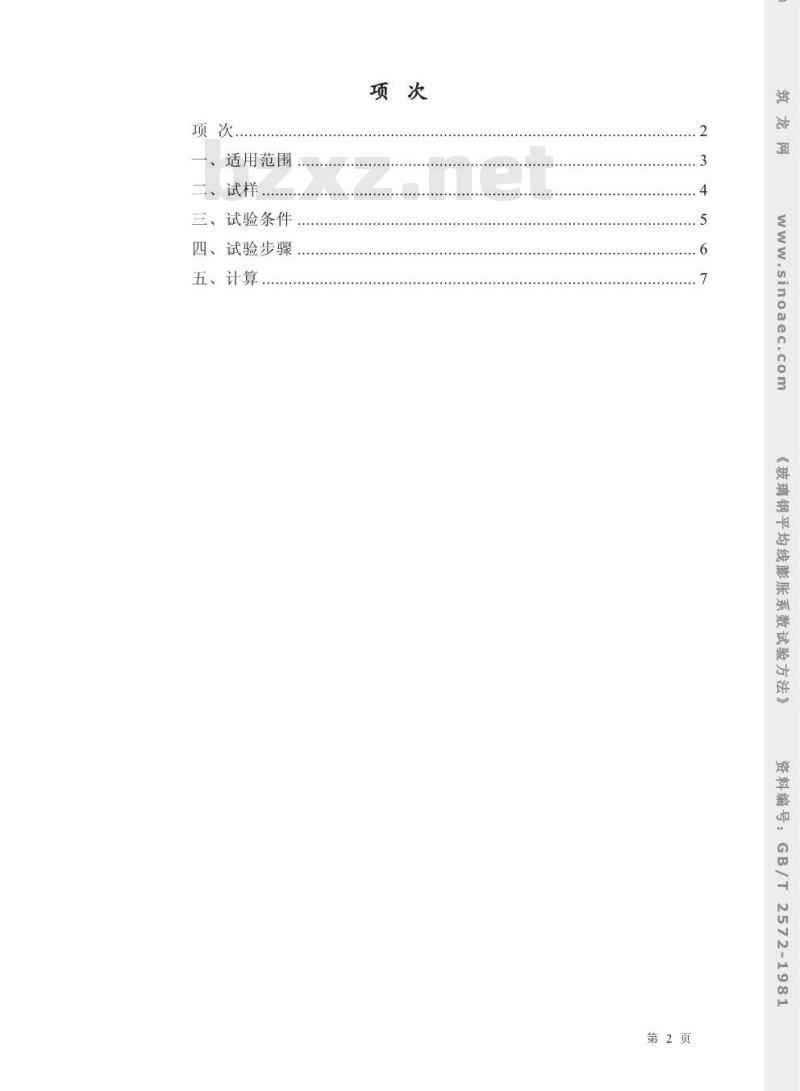

《玻璃钢平均线膨胀系数试验方法》资料编
2572-1981
一、适用范围
二、试样。
三、试验条件.
四、试验步骤
五、计算
第2页
.sinoaec.co
《玻璃钢平均线膨胀系数试验方法》
2-1981

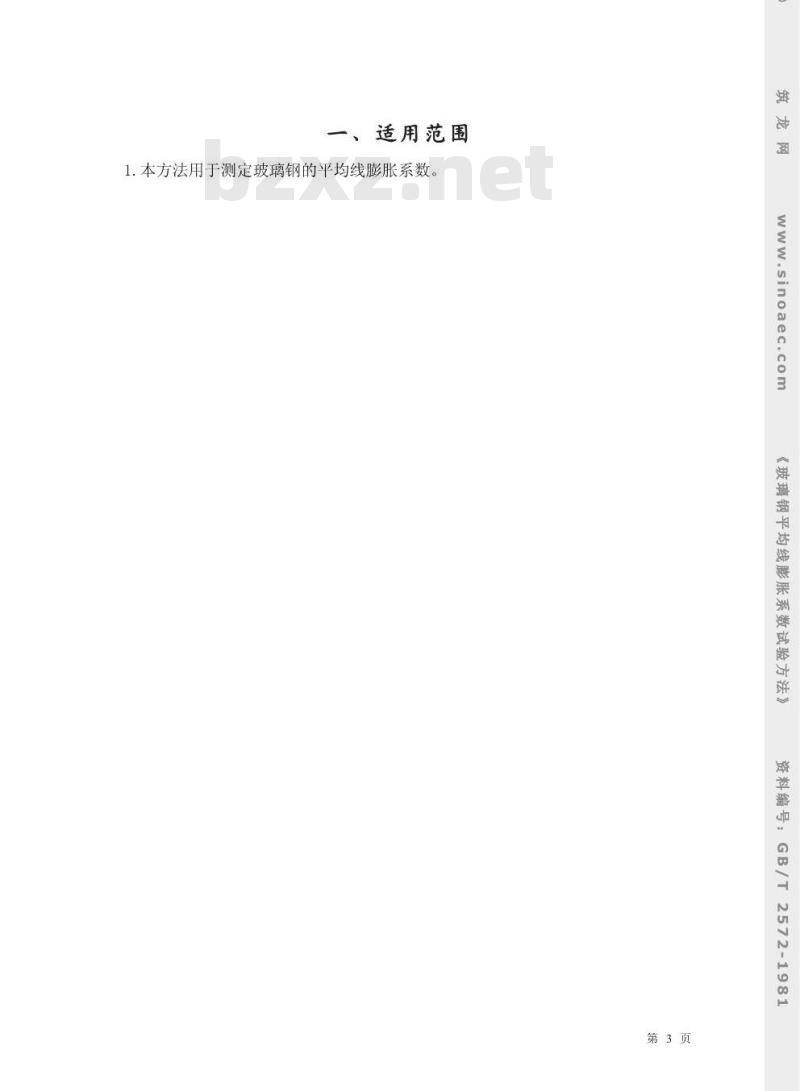

适用范围
1.本方法用于测定玻璃钢的平均线膨胀系数。sinoaec.com
玻璃钢平电
膨胀系数量
试验方
2572-1981
第3页

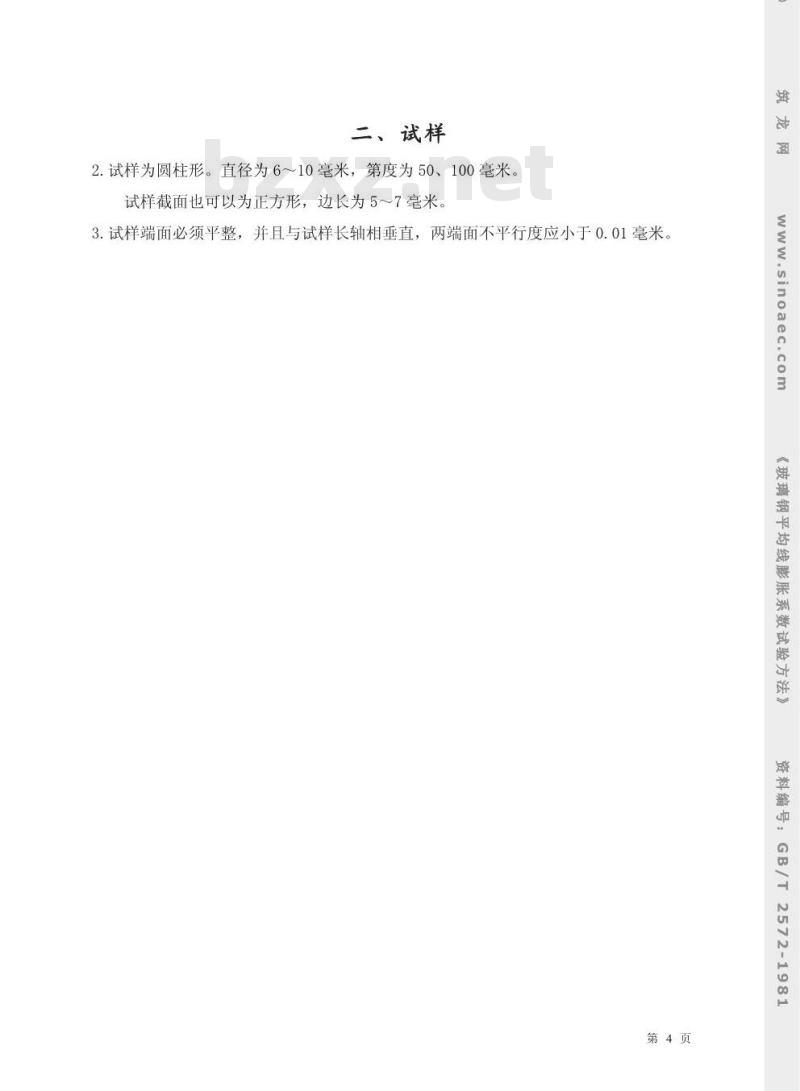

二、试样
2.试样为圆柱形。直径为610毫米，第度为50、100毫米。试样截面也可以为正方形，边长为5～7毫米sinoaec.com
3.试样端面必须平整，并且与试样长轴相垂直，两端面不平行度应小于0.01毫米。玻璃钢平
膨胀系数
试验方
2572-1981
第4页

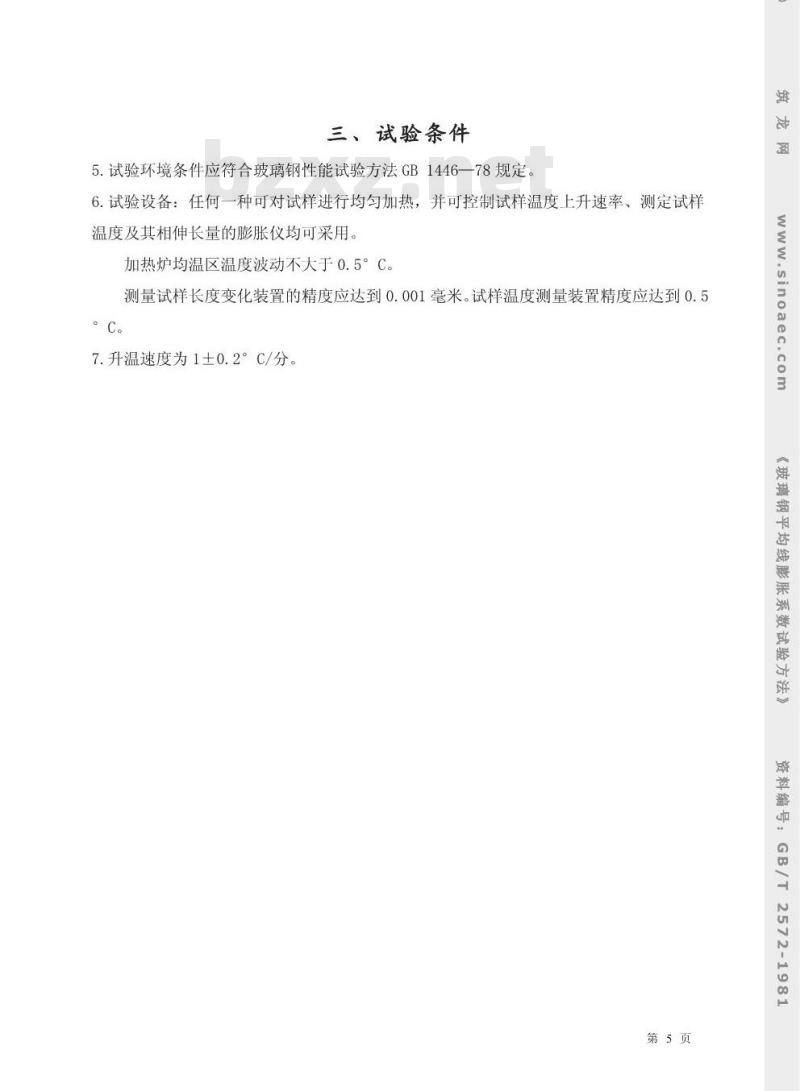

三、试验条件
5.试验环境条件应符合玻璃钢性能试验方法GB1446一78规定。6.试验设备：任何一种可对试样进行均匀加热，并可控制试样温度上升速率、测定试样sinoaec.com
温度及其相伸长量的膨胀仪均可采用。加热炉均温区温度波动不大于0.5°C。测量试样长度变化装置的精度应达到0.001毫米。试样温度测量装置精度应达到0.5。C
7.升温速度为1土0.2°c/分。
玻璃4
试验方
膨胀系数
2572-1981
第5页
四、试验步骤
8.试样制备按玻璃钢性能试验方法GB1446一78的规定或按产品标准规定直接压制而成。9.试样外观检查按玻璃钢性能试验方法GB1446一78的规定。ww.
10.试样预处理：试样在树脂固化峰值温度下处理2小时或按产品技术要求进行处理后，在烘箱内自然冷却至室温。
11.将试样编号。每个试样测量长度三次，取算术平均值。测量精度为土0.05毫米。12.安放试样，使试样的中心轴与膨胀计石英管的轴线一致，并校准零点，使其稳定。13.启动加热装置，以1士0.2°C/分的升温速度对试样加热，记录温度T及与其相应的试样长度变化量△L，直至所需试验温度。法》
《玻璃钢平均线
膨胀系数试验方
2572-1981
第6页
五、计算
14.绘制膨胀-温度曲线。计算该曲线部分的平均线膨胀系数或按要求计算某个温度间隔内的平均线膨胀系数。
15.平均线膨象系数α（1/°C)按下式计算：AL
aT1~T2=
+a石英
K·LO·△T
式中：LO一试样室温时的长度，毫米；K—试样伸长测量装置的放大倍数；△T——温度差，。C，且△T=T2-T1；△L一一相应于△T的试样伸长量，毫米；a石英
一对应于试验温度（T1-T2)的石英的平均线膨象系数，一般取0.51×10[-6] (1/°C);
T1、T2——温度间隔的下限和上限。16.试验结果以每组试样的算术平均值表示，取二位有效数字。17.试验报告按玻璃钢性能试验方法GB1446一78的规定。第7页
sinoaec.co
玻璃钢平
膨胀系数
试验方
2-1981
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
