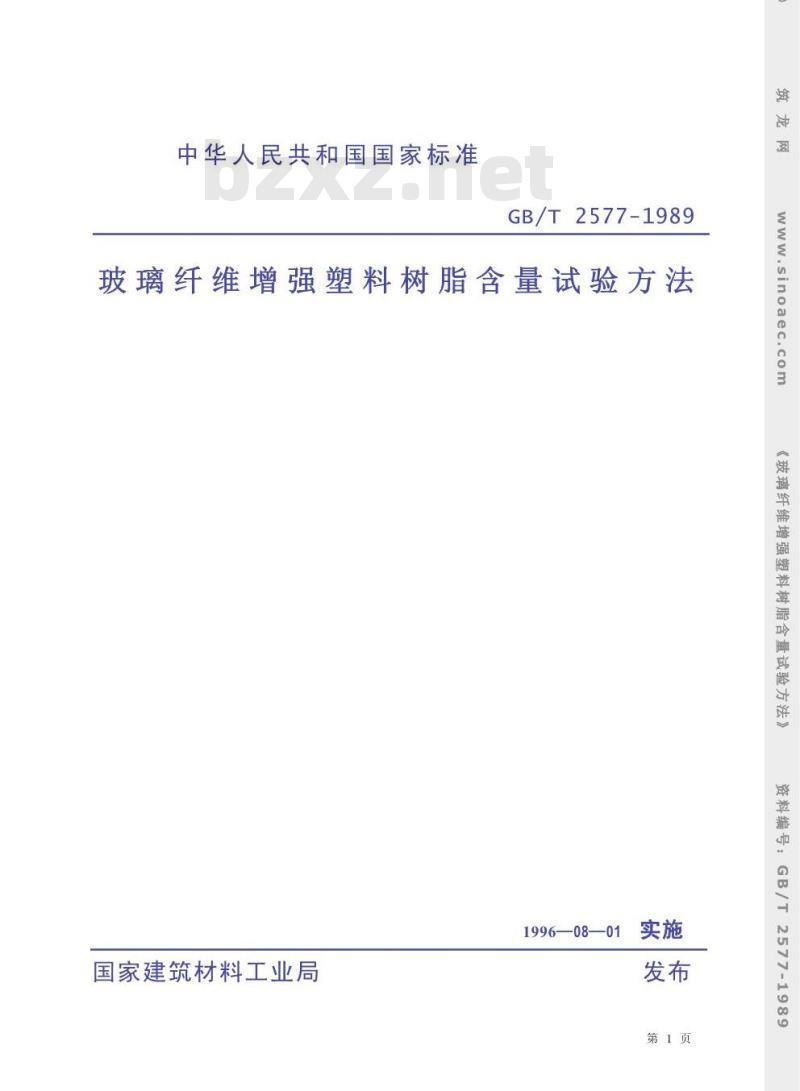

【国家标准(GB)】 玻璃纤维增强塑料树脂含量试验方法

中华人民共和国国家标准
GB/T2577-1989
玻璃纤维增强塑料树脂含量试验方法实施
1996—08—01
国家建筑材料工业局
第1页
sinoaec.com

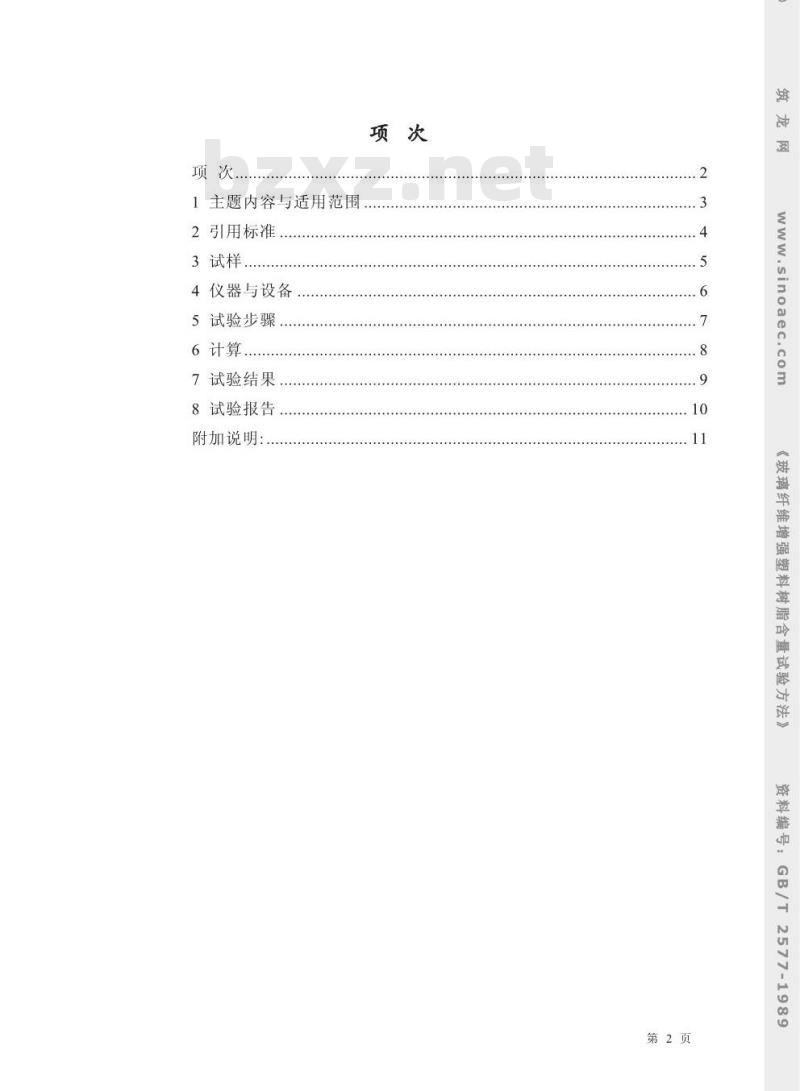

《玻璃纤维增强塑料树脂含量试验方法》资料编号：
2577-1989
1主题内容与适用范围
2引用标准
4仪器与设备
5试验步骤
6计算
7试验结果
8试验报告
附加说明：
第2页
《玻璃纤维增强塑料树脂含量试验方法》爱料编号：
2577-1989

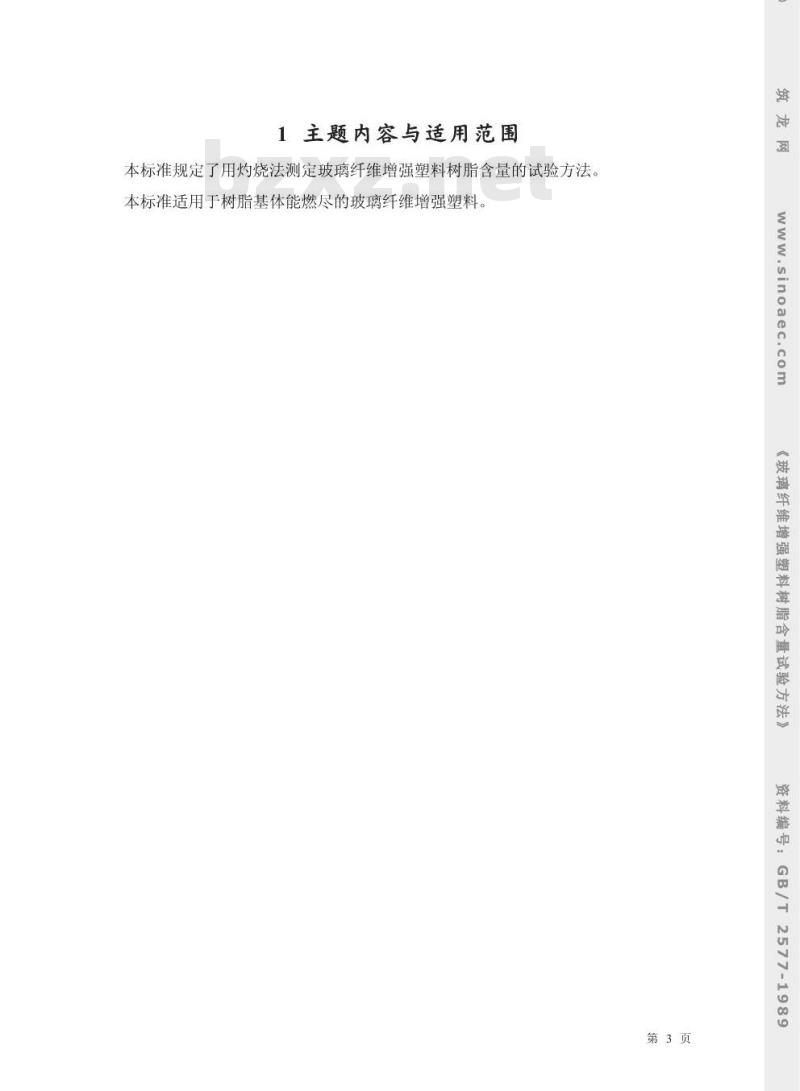

1主题内容与适用范围
本标准规定了用灼烧法测定玻璃纤维增强塑料树脂含量的试验方法。本标准适用于树脂基体能燃尽的玻璃纤维增强塑料。inoaec.com
料树脂合
维增马
强塑米
2577-1989
第3页

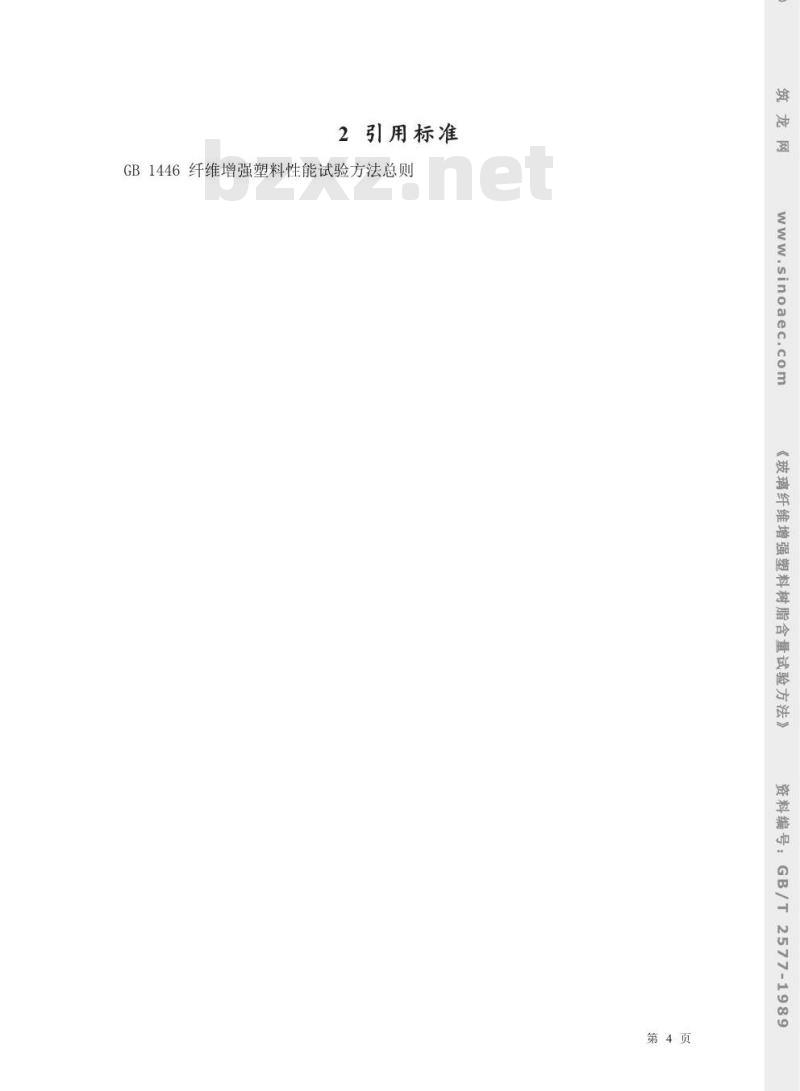

引用标准
GB1446纤维增强塑料性能试验方法总则sinoaec.com
璃纤维
料树脂合
含量量
维增马
强塑米
2577-1989
第4页

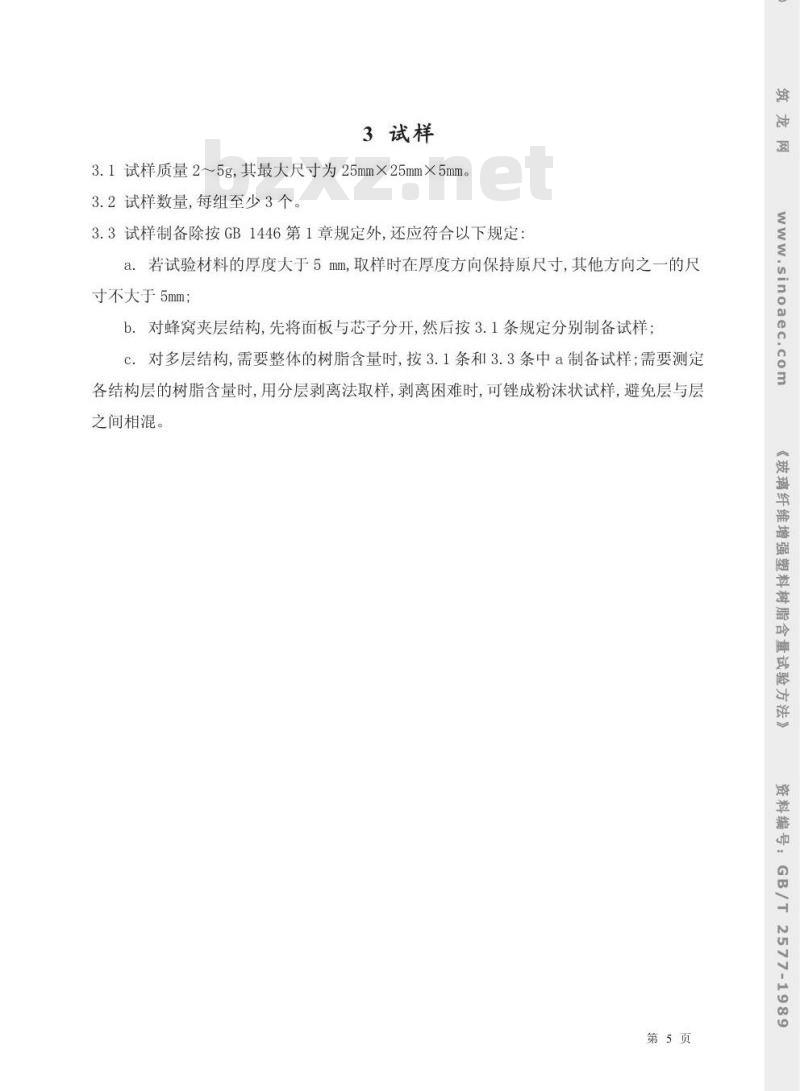

3试样
3.1试样质量2~5g，其最大尺寸为25mm×25mm×5mm。3.2试样数量，每组至少3个。
noaec.com
3.3试样制备除按GB1446第1章规定外，还应符合以下规定a.若试验材料的厚度大于5mm，取样时在厚度方向保持原尺寸，其他方向之一的尺寸不大于5mm；
b.对蜂窝夹层结构，先将面板与芯子分开，然后按3.1条规定分别制备试样；c.对多层结构，需要整体的树脂含量时，按3.1条和3.3条中a制备试样：需要测定各结构层的树脂含量时，用分层剥离法取样，剥离困难时，可锉成粉沫状试样，避免层与层之间相混。
维增强塑料树脂含量试验方法》玻
2577-1989
第5页
4仪器与设备
4.1分析天平：感量0.1mg。
4.2茂福炉：在450～650℃之间控温精度为土20℃。sinoaec.com
4.3瓷埚：不小于30mL。
4.4干燥器。
料树脂合
维增马
强塑米
2577-1989
第6页
5试验步骤
5.1试样外观检查按GB1446第2章规定。5.2试样用蘸有溶剂（对试样不起腐蚀作用）的软布擦净，并按下列方式之一或按产品要ww
求进行预处理。
a.在干燥器内至少放置24h；
b.在80℃下干燥2h后放入干燥器内冷却至室温ec.coi
5.3在625土20℃的茂福炉内加热璃10～20min，然后放在干燥器中，冷却至室温，称量，粗确至0.1mg。如此重复操作直至连续两次称量结果相差不超过1mg。5.4把经预处理的试样置于埚内，称量，精确到0.1mg。5.5将盛有试样的埚放入福炉中，升温至350～400℃：恒温30min，再升至625土20℃或所选择的温度，恒温，直到全部碳消失为止。玻
料树脂含量试验方法》
5.6把带有残余物的埚从茂福炉中取出，放入干燥器中，冷却至室温，称量，精确到0.1mg。
5.7重复灼烧、恒温、冷却、称量，直到连续两次称量结果相差不超过1mg为止。楼
2577-1989
第7页
5计算
树脂含量按下式计算：
Wr=m2-m3/m2-mlX100
inoaec.com
式中：Wr树脂含量，%；
ml一埚质量，g；
m2一埚和试样总质量，g；
m3一灼烧后埚和残余物总质量，g。注：上式计算的树脂含量中有增强材料的浸润剂及小部分可烧掉的低分子物质。如有必要可用空白试验校正。
维增马
2577-1989
第8页
7试验结果
按GB1446第6章规定
.sinoaec.com
强塑料树脂含量试验
璃纤维
维增弓
2577-1989
第9页
3试验报告
按GB1446第7章规定
.sinoaec.com
强塑料树脂含量试验
璃纤维
维增强
2577-1989
第10页
附加说明：bZxz.net
本标准由全国纤维增强塑料标准化技术委员会提出并归口。本标准由国家建筑材料工业局哈尔滨玻璃钢研究所负责起草inoaec.com
本标准主要起草人王辉、王荣秋。《玻
料树脂
维增马
强塑米
2577-1989
第11页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
