【国家标准(GB)】 纤维增强塑料树脂不可溶分含量试验方法

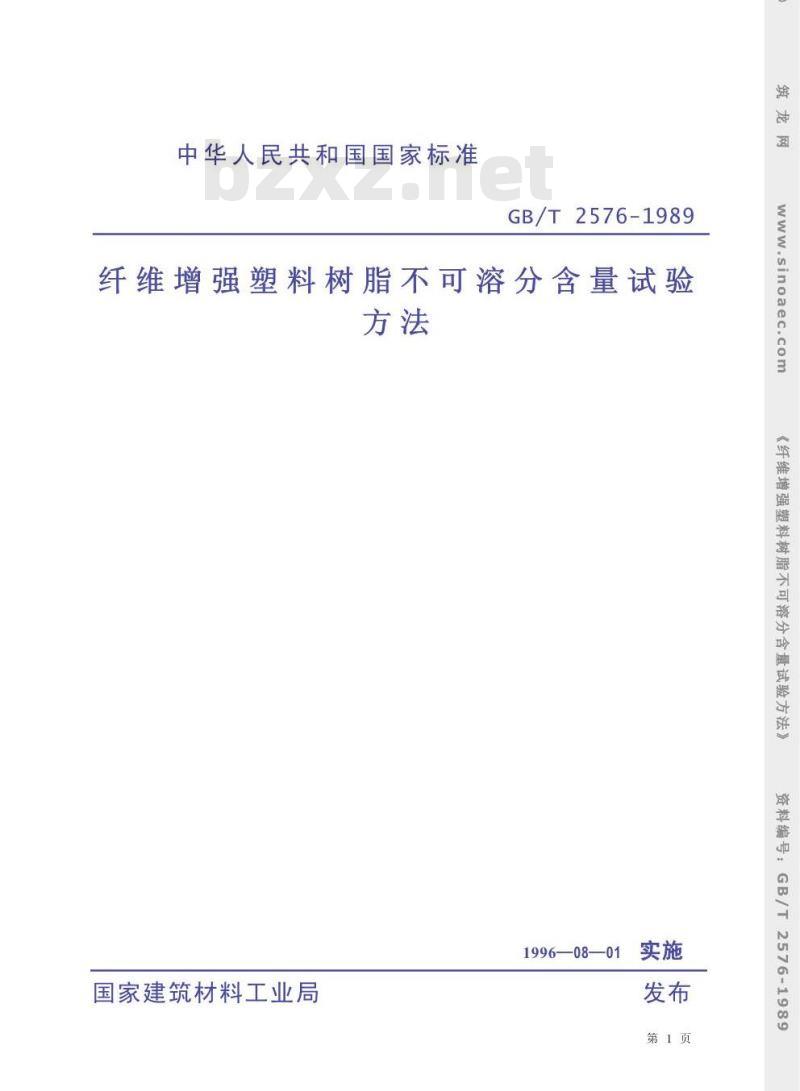

中华人民共和国国家标准
GB/T2576-1989
纤维增强塑料树脂不可溶分含量试验方法
国家建筑材料工业局
1996—08—01
第1页
sinoaec.com

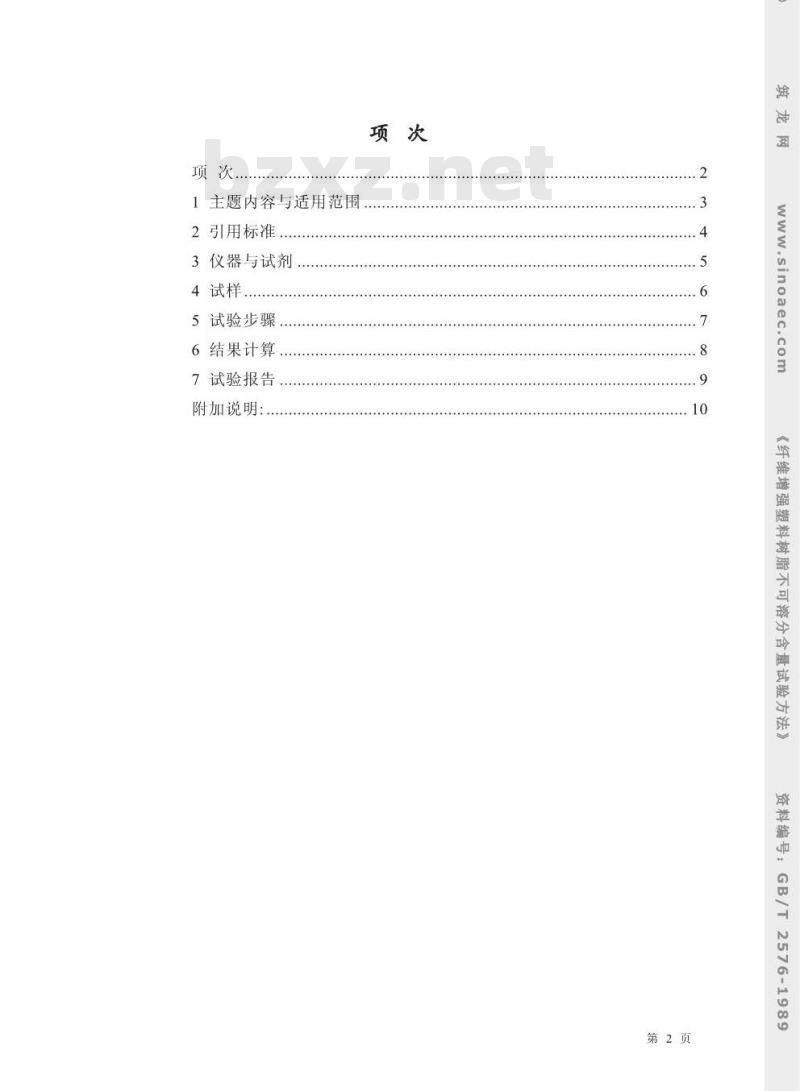

《纤维增强塑料树脂不可溶分含量试验方法》资料编号：
2576-1989
1主题内容与适用范围
2引用标准
3仪器与试剂
4试样
5试验步骤
6结果计算
7试验报告
附加说明：
第2页
《纤维增强塑料树脂不可溶分含量试验方法》
爱料编号：
2576-1989

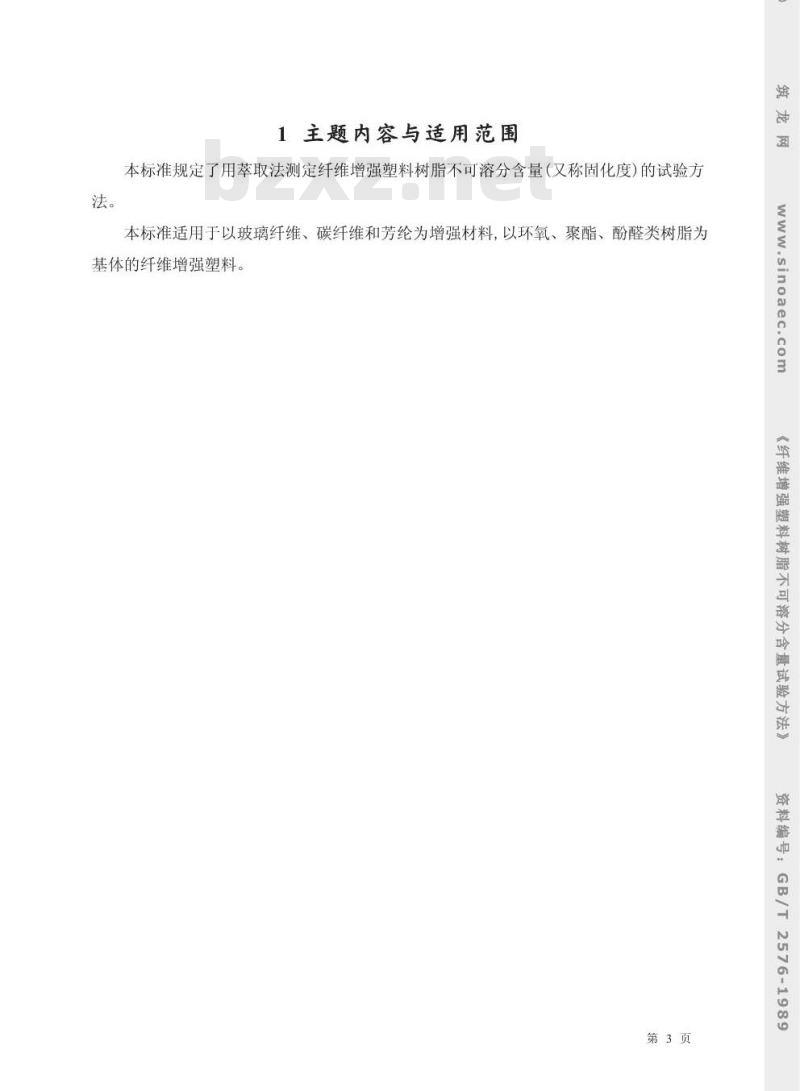

1主题内容与适用范围
本标准规定了用萃取法测定纤维增强塑料树脂不可溶分含量（又称固化度）的试验方inoaec.com
本标准适用于以玻璃纤维、碳纤维和芳纶为增强材料，以环氧、聚酯、酚醛类树脂为法。
基体的纤维增强塑料。
《纤线
维增强皇
试验方
塑料树厂
脂不可溶分盒
2576-1989
第3页

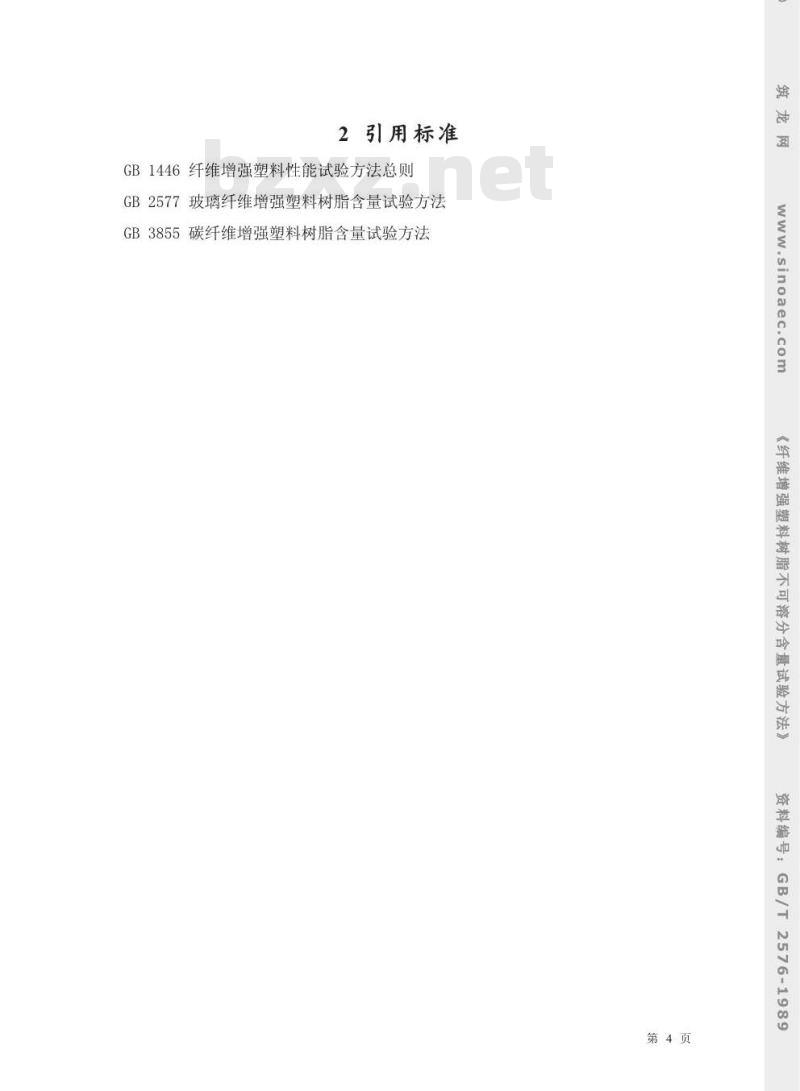

引用标准
GB1446纤维增强塑料性能试验方法总则inoaec.com
GB2577玻璃纤维增强塑料树脂含量试验方法GB3855碳纤维增强塑料树脂含量试验方法《纤线
维增强
塑料树
试验方
脂不可
2576-1989
第4页

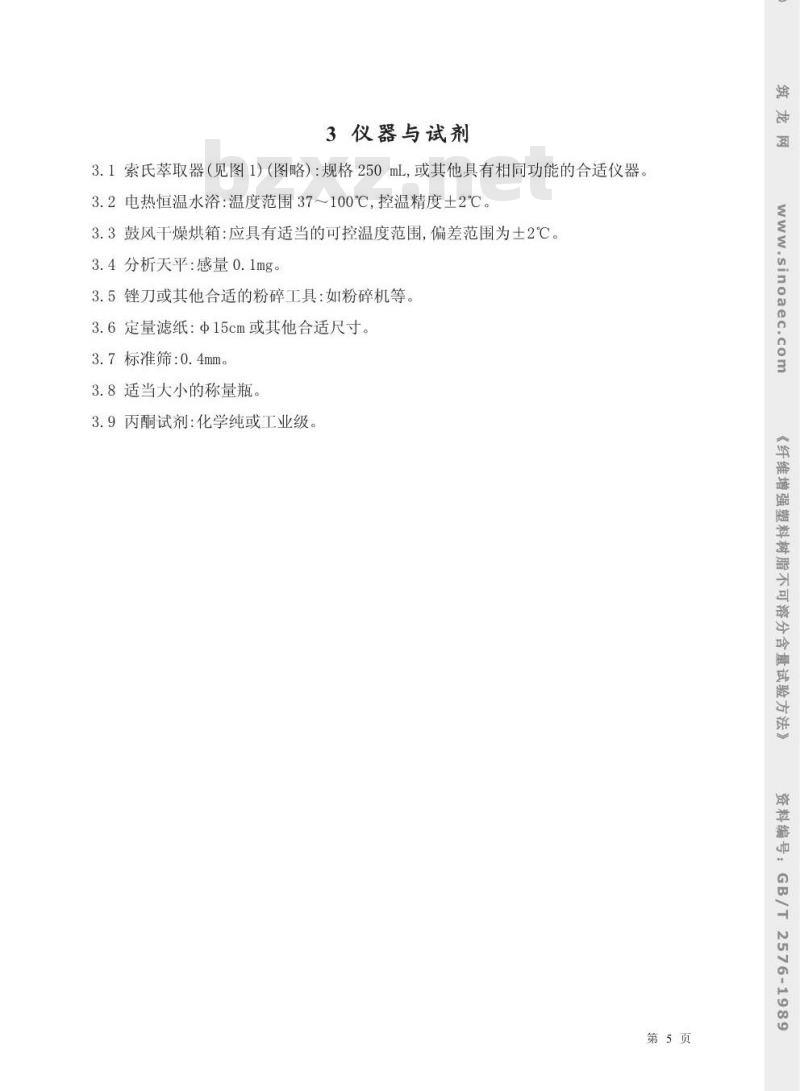

3仪器与试剂
3.1索氏萃取器（见图1）（图略）：规格250mL，或其他具有相同功能的合适仪器。.sinoaec.com
3.2电热恒温水浴：温度范围37~100℃，控温精度土2℃。3.3鼓风干燥烘箱：应具有适当的可控温度范围，偏差范围为土2℃。3.4分析天平：感量0.1mg。
3.5锉刀或其他合适的粉碎工具：如粉碎机等3.6定量滤纸：Φ15cm或其他合适尺寸。3.7标准筛：0.4mmc
3.8适当大小的称量瓶
3.9丙酮试剂：化学纯或工业级
维增强
塑料树厂
脂不可溶此内容来自标准下载网
试验方
2576-1989
第5页
4.1试样制备
4试样
4.1.1试样选取及外观检查按GB1446的规定，取样要靠近测定树脂含量的部位。4.1.2试样用有溶剂（对试样无腐蚀作用）的软布擦净。4.1.3用锉刀或其他合适工具将试样加工成粉末，注意不可引起树脂过热4.1.4将粉碎后试样用0.4mm标准筛过筛，筛上剩余物再行粉碎，直至全部过筛搅勾后备用。
对于固化度太低，粉碎时感到粘滞或粉碎后纤维呈棉绒状的样品，可不必过筛，4.2试样预处理
试样可按下列方式之一或按产品要求进行预处理。4.2.1玻璃纤维增强塑料
a.在干燥器中至少放置24h；
b.80土2℃烘箱中干燥2h，放入干燥器，冷却至室温。4.2.2碳纤维及芳纶增强塑料
a.干燥器中至少放置48h；
b.80土2℃烘箱中干燥3h，放入干燥器中，冷却至室温。4.2.3对于常温固化产品，试样预处理不能采用上述方式中b。4.3取3份试样为一组，每份试样为1土0.2g。第6页
维增强
塑料树脂不可溶分含量试验方
2576-1989
5试验步骤
5.1用干燥的称量瓶在分析天平上称量滤纸筒（包括脱脂棉)或滤纸，精确至0.1mg。5.2将粉末试样放入称量瓶中滤纸筒（试样上面覆盖薄层脱脂棉或滤纸包内，称量，精确至0.1mg。
5.3将装有试样和脱脂棉的滤纸简或滤纸包放入萃取器内，滤纸筒要稍高于萃取器虹吸管。装上冷凝器、萃取器、烧瓶。注入烧瓶中150mL丙酮[1)]。在80土2℃恒温水浴上连续萃取3h。萃取液在虹吸管中每小时回流次数为610次。如果需要，可在一个萃取器内同时萃取几份试样，但萃取时间可适当延长（2份试样萃取4h；3份试样萃取6h）。注：1)以酚醛树脂为基体的纤维增强塑料可采用乙醇。5.4取出萃取过的滤纸筒或滤纸包，沥干片刻放入温度已恒至105土2℃烘箱中。同时放入适当大小，能容纳滤纸筒的空称量瓶一同干燥至恒重。a.玻璃纤维增强塑料一般选用105土2℃干燥2h。b.碳纤维和芳纶增强塑料一般选用105土2℃干燥3h。5.5将干燥至恒重的滤纸筒迅速放入称量瓶中盖好，从烘箱中取出放入干燥器内，冷却至室温，称量，精确至0.1mg。
5.6取出瓶中滤纸筒，再称称量瓶质量，其与5.5条称量结果之差，即为萃取后滤纸与剩余物总质量。
5.7按上述同样条件做一空白试验，计算时用以校正装样滤纸筒。5.8测定纤维增强塑料树脂含量
5.8.1玻璃纤维增强塑料树脂含量测定按GB2577规定。5.8.2碳纤维增强塑料树脂含量测定按GB3855规定。5.8.3芳纶增强塑料树脂含量测定参照GB3855规定。其中消化过程为：试样在50mL二甲基亚砜中加热至130土5℃，恒温1h，冷却至室温。加入浓硝酸，使混合液中硝酸占10%（体积），加热混合液至130土5℃，恒温30min。第7页
维增强塑料树脂不可溶
分含量试验方
2576-1989
6结果计算
6.1空白滤纸质量损失率按式(1)计算：C0=m4-m5/m4×100.
式中：CO一空白滤纸质量损失率，%；m4一空白滤纸萃取前（包括脱脂棉）质量，g：m5一空白滤纸萃取后（包括脱脂棉）质量，g。6.2萃取后试样质量按式(2)计算：m2=m3-m（1-Co).
式中：m2一萃取后试样质量，g；m3一萃取后滤纸筒与剩余物总质量，g：m一萃取前装样滤纸筒（包括脱脂棉）质量，g：CO一同式（1)。
6.3纤维增强塑料树脂不可溶分含量按式(3)计算：Cr=(1-ml-m2/ml.Wr）×100..
式中：Cr一纤维增强塑料树脂不可溶分含量，%；ml一萃取前试样质量，g；
Wr一纤维增强塑料树脂含量，%；m2一同式（2）
6.4计算每组试样的算术平均值，取三位有效数字。·(2
·（3）
第8页
inoaec.com
维增强皇
（塑料树脂不可溶分含量试验方萨
2576-1989
7试验报告
试验报告包括下列内容
inoaec.com
d.试样预处理条件及试样粉碎方式；注明试验按本标准进行；
b．试验条件、项目和名称；
试验用材料种类及来源；
e：试验过程中异常现象；
f.试验结果，注明试样的单值；试验人员、日期及其他
《纤线
维增强
塑料树
试验方
脂不可
2576-1989
第9页
附加说明：
本标准由全国纤维增强塑料标准化技术委员会提出并归口。inoaec.com
本标准由国家建筑材料工业局哈尔滨玻璃钢研究所负责起草本标准主要起草人王荣秋、王辉。《纤线
维增强
塑料树
试验方
脂不可
2576-1989
第10页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
