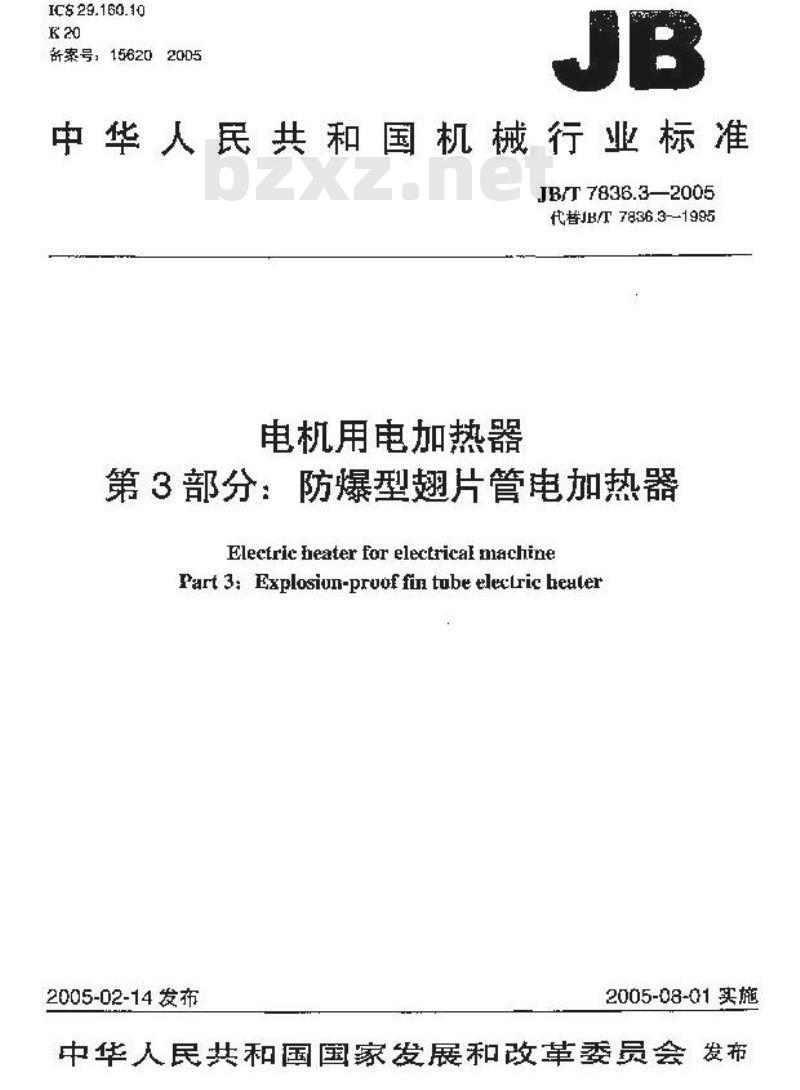

【机械行业标准(JB)】 电机用电加热器 第3部分：防爆型翅片管电加热器

IC$29.160.10
新案号，156202005
中华人民共和国机械行业标准
JB/T7836.3—2005
代替JB/T7836.3--1995
电机用电加热器
第3部分：防爆型翅片管电加热器Eleetric heater for electrical machinePart 3: Explosiun-pruof fin tube elecLric beuler2005-02-14发布
2005-08-01实施
中华人民共和国国家发展和改革委员会发布前言下载标准就来标准下载网

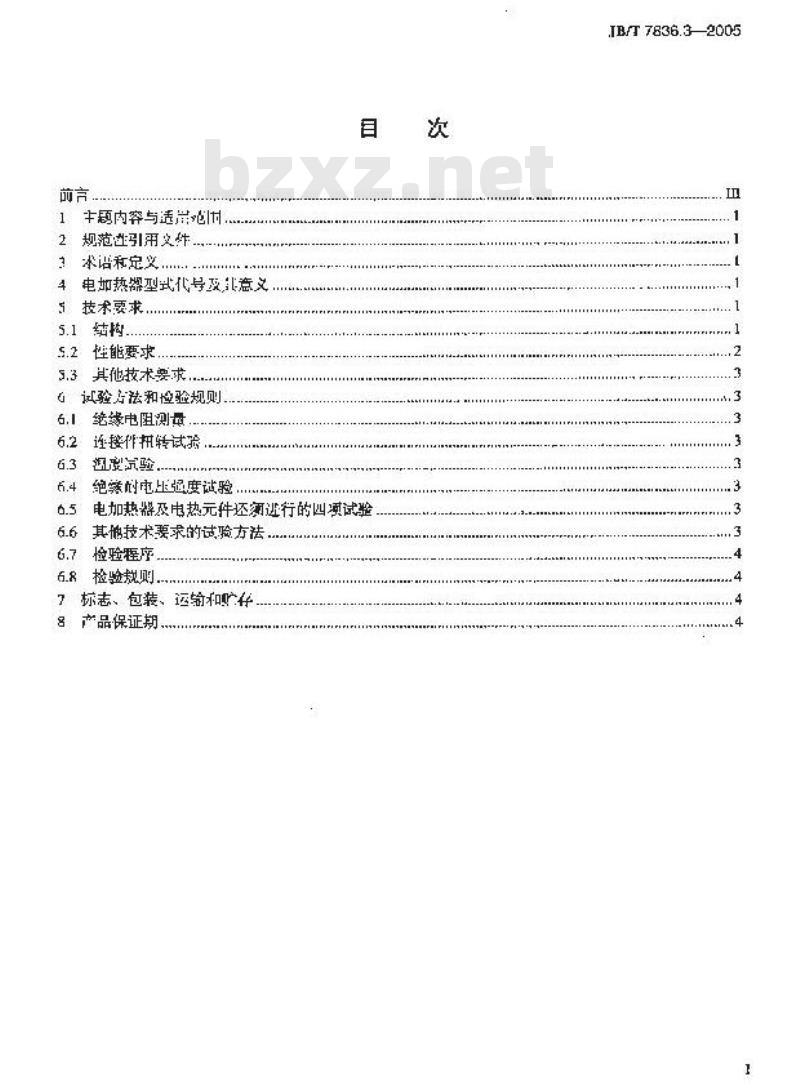

生题内容与适岸双
2规范逆引用文件
！术语和定义…
4电加热器型式代导及让意义
5技术要求
5.1结构
5.2性能要求
5.3其他技术要求.
心试验占法和性验规则
6.1绝续电阻测量..
连接作扭转试验，
国密沉验
绝练时电压归度试验
电加热器及电热元件还察逆行的四通试验6.5
6.6其他技术要求的试验方法.
6.7检验程序
6.8检验规则.
7标志、包装、运输和贮存
8产品保证期
JB/T 7836.32005

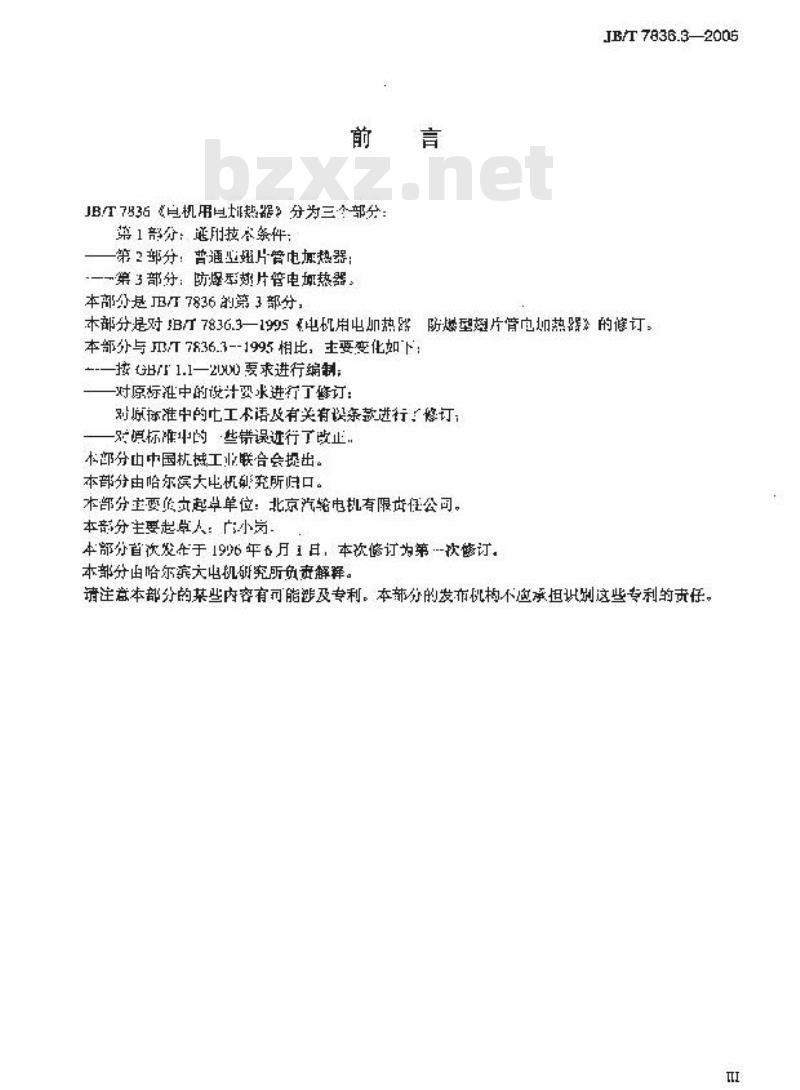

JBT7836直机用热器？分为三个部分：禁1部分：逆用技本条件：
第2部分：普通业妞片管电加热器：一第3部存：防爆型翅片管电如热器。本部办是B7836的第3部分，
JB/T7836.3—2005
本部分是对B7836.3一1995电机用加热露防燃型翅片管电加热器3的修订本部分与T/T7836.3--1995相比，主要变化如下：-—接GH/1.1—2000要求进行编制：对原标准中的设计翼求进行了修订：别原你准中的七工不语及有关有设条款进行，修订：对慎标准中的些错误进行了改止，本部分山中国杭械工业联合会提出。本部分由哈尔滨大电帆乱究所归口。本部分主要监文草单位：北京汽轮电机有限击任公司。本部分主要起草人：广小岗
本部分首次发年于196年月1耳，本次修订为第-次修订。本部分由哈尔滨大电机硼究所负责解释。请注意本部分的茶些内容有可脂涉及专利。本新分的发布机构不应承但识别这些专利的责仔。I

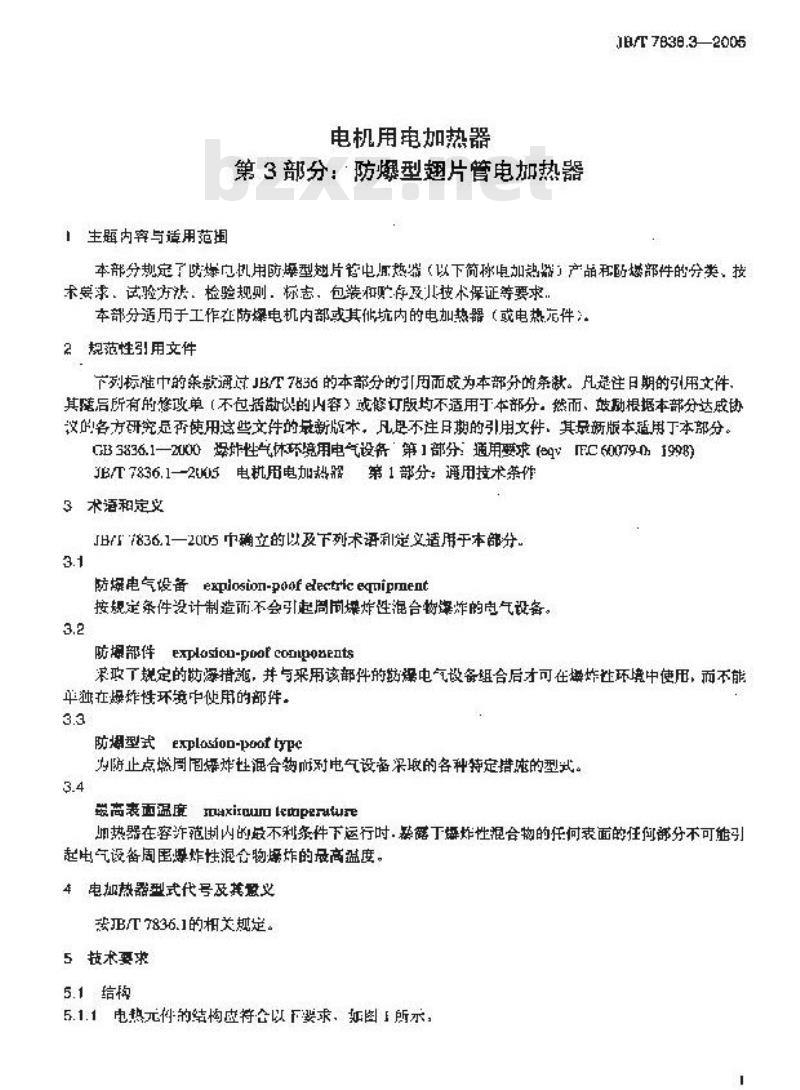

！生题内穿与适用范捆
电机用电加热器
第3部分：·防爆型翘片管电加热器JB/T7B38.3—2005
本部分规定了防爆电机用防展型划片管电承热器（以下简称电加热器了产品和防燃部件的分类，技术要求，试验方法、检验规则，标志、包装和贮存及儿技术保证等要求，本部分适用于工作在防探电机内部或其他坑内的电加热器（或电热件2规范性引用文件
下列标准中的余款通过JBT736的本部分的[因而成为本部分的条献。凡延注日期的引用文件其随后所有的您改单（不包括勘认的内容》或修订版均不适用于本部分：然而、鼓励根据本部分达成协这的各方研究是否使用这些文件的最新版本，凡是不注月期的引用文件，其最新版本适用丁本部分。CB3836.1—2000强炸性气休环境用电气设备第1部分：通用要求（gVFC60079-01998）/T7836.1—2U05电机用电加热器第1部分：通用技术条作3术语和定义
JB/836.1一2005中确立的以及下列术语剂定义适用于本部分3.1
防爆电气设备explosion-poofelectricequipment按规定条件没计制造而不会引起周而操炸性混合物泽炸的电气设备。3.2
防爆部件eoooncoaoaets
零了规定的随凝措，并与采用该部件的燥电气设备组合后才可在爆炸性环境中使用，而不能单独在爆炸性环境中使用的部件。3.3
防烟型式explosion-poortype
防止点燃周固爆炸性混合物耐对电气设备渠取的各种特定措庞的型式。3.4
照高表面温魔axirnleperature
加热器在容范制内的最不利条件下运行时.彩露丁爆炸性混合物的任何表面的任何部分不可能引起电气设备周围爆炸性混仓物爆炸的最高温度。4电加热器型式代号及意义
/T7836.1的相关规是。
5技术要求
5.1信格

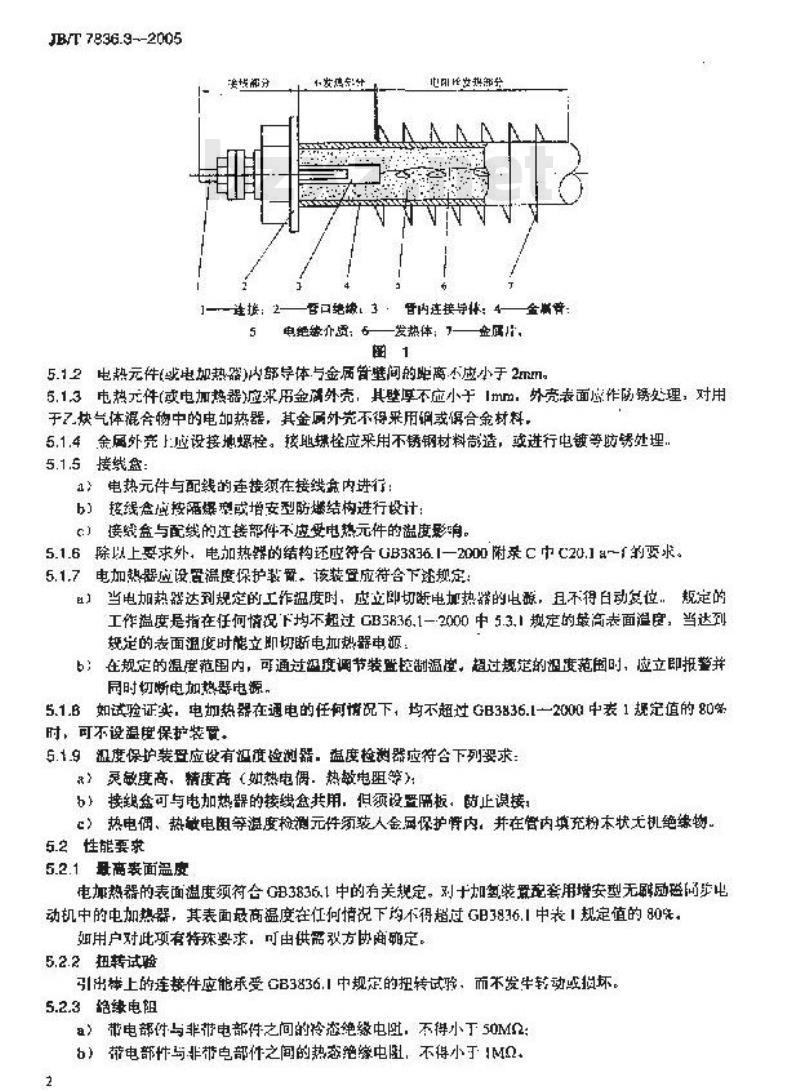

5.1.1电热元件的结构虚特全以下求，如图1所示，JB/T7836.9--2005
海悦滑
发理：
1—连接：2—暂口结协，3，内连接净体：4金宿5电绝线介质：6—发热体：7—盒属片，函 1
5.12电热元件(或电加热器)内部导体与金属管壁间的距离不虚小于2mml。5.1.3电热元件(或电加热器）应采用金满外壳，其壁厚不应小于1mm，外壳表面应作防锈处理，对用王了快气体混合龄中的电加势器，其金属外常不得采用测或合金材料5.1.4余属外亮上：应设接地螺栓。接地操栓应采用不锈钢材料制造，或进行电镀等防锈处理.5.1.5接线盒：
1》电热元件与配线的连接须在接线宽内进行b）接线盒应按隔爆弹或增安型防燃结构进行投计：C）接线盒与配线的迁接部件不应受电热元件的温度影响。5.1.6除以上要求外，电加热器的结构还皮符合GB3836.1—2000附录C中C20.1a~1的要求。5.1.7电加热器应设置温度保护载留，该装置应符合下规定：！当电加热器达到规定的工作温度时，应立即切断电加热器的电额，且不得自动发位规定的工作温度是指在任何情况下均不超过GB3836.1-2000中5.3.1规定的最高表面温度，当达到规定的表面温度时能立即切断电加热器电源：b）在规定的温度范围内，可通过温度调节装置较制温度，超过规楚的温度范固时，应立即抵警并同时切断电加热器电源，
5.1.B如试验证实，电加热器在通电的任何情况下，均不超过GB3836.1一2000中表1规定值的80%时、可不设温度保护装置。
5.1.9冲度保护装盘应投有温旗检测籍：温度趋费器应符合下列婴求：?）灵敏度高，精度高（如热电偶，热敏电阻等）b）接线盒可与电加热馨的接盒共用，但须设置隔扳，随止谋接：c）热电阀、热敏电阻等温度检测元件须装人金同保护肾内：并在管内填充粉本状尤机绝缘物。5.2性能要求
5.2.1母表面温度
电加热器的表面温度须符合GB3836.1中的有关规定。刘十加氢装置配套用增安型无融励磁尚步电动机中的电加热器，其表面最高温度在任何情况下均不得超过GB3836.1中表1规定值的80%。如用户对此项有特殊要求，可由供需双方函商确定。5.2.2扭转试验
引出棒上的连接件应能承受B3836.1中规定的扭转试驼，而不发牛转动或损坏。5.2.3跑续电阻
a）带电部件与非带电部件之问的冷态绝缘电阻，不得小丁50M2:b）带电部性与非带电部件之间的热态绝缘电：不得小于MQ.2
52.4赖经耐电压强度
JBT7836.32005
电加热器皮电懿元件带电部分与非带电部分之间领承受历时1班切的绝象时电玉弹度站验，不得击等。
5.2.5通断电交变试验、漫水试验受退热试聘电加热器及电热元作应能承受规定程度的调断电交变试验、授水试验及湿热试验。5.3其他技术要求
电加热器（或电热元件）除满尽以上技术要求外，还应符合厅7836.12005中第5年的各项技水要录，并按G拍3R36！规定的检验程坏，由国家指定的脑爆举验单位审批合格的图样和技术文件设计制造。6试验方法和检验规测
6.1绝缘电阴谢金
a）用DC50TV绝电阻表测定带电都件与非带电部件之间的冷态绝缘电阻：b）用DC50DV绝缘电阻表测定温度试验后帮电部件与非电都件之间的热态绝像电鼠。82连换件扭转试验
电加热器须按GB3836.1—2000中第27章的规定进行拉转试验，6.3温度试验
退度试验除应符合下述规定外，还应符合GB3836.1一2000中第23竞规定。6.3.1与温度保护装置配合后：应在温度上升速度最高条件下试验，当退度保护装置切断电加热器电源时，测出的温度应符合52！的规定。6.3.2对每个温理保护装置均须进行63.1的配合宽试验。6.3.如果在6.3.2的试验中，温度保护装置达不到工作温度时，应采用提高电加热器的电源电压或用保温材料包典电热器等方法使其提高温座后再进行试验。6.4绝涨耐电压强度试验
绝缘耐市压强度试验应在温渡试验后进行。温度试验后，电加热器及电热元件带电部分与非带电部分之问须承受50Hz，1.1×（1500V+2Uh）（品低2000V)的绝练耐电压强度试验，时lamin，面不被击穿，6.5：电加热器及电热元件还须进行的四项试验6.5.1通断电交变试验
以1.1倍额定电压，数定频率通电1min，断电4mi为一周期，直复试验2000周期后：能承受下式所示交流电压Imin：
式中：
0.8×（1500V+2）【假低1600V）电加热器（或电热元件）的额定电压，单位为V.6.5.2没水试验
以1.1倍额定电压、额定电流通电Imin，断电状态下全部漫人水中25mi为一周期，进行50周期后，在大气中放置4hnin，再求受6.5.1所规定的交流电压电气强延或验1min。6.5.3湿热试验
在温度为（40±5）℃，相对湿度为（90土5）%的湿热试验箱中放受24h后，立即擦去潮气，用500V绝缘电陆表测量带电部分与非带电部分之间的电阻值，不得小于10M2，6.5.4温度像护装置的性能试验
按5.2.6进行温度保护装置的性能试验，确认在规定温度下均能正带工作，须进行五次。6.6其他技术要求的试验方法
其他技术要求的试验方法，应按JB/T7836.！中的有关规定进行。JB/T7836.3-2005
6.7检验程序
电加热器【或电热元件】须送国家指定的所赚检验单位检验，并收得缺燥合格让后能生产，友检验迎序应符合GB3836.12000中附录A的规定，6.8检验规则
6.8.1出厂检验
凡提出交货的产品，均应按现定的出厂试验项H进行试整，每个产品由企业质检管理部门检验合格，并阿有产品合格证或在产品上程厂方规定的合格标志本能出厂。出厂试验除搬JBT7836.1一2005中的表3规定的项日进行外，还婴进行下列项日试验a)温度试验
b）热态绝缘电阻测量。
6.8.2型式试验
6.8.2.1撤B/T7836.[--2305中的7.2.1规定，6.B.2.2按JB/T7836.1—2005中的7.2.2规定6.8.2.3用于型式试验的*品每不能少于两件。型式试验验范成6.8.2和JB/T7836.1—2005中的表4中序号2、4、5、9、13，14、15的项日检查试验外，还点迹行以下项日的试验a）连接件扭转试验：
6)通断电交变试验：
c）没水站验；
d）显热试验：
的随度保护装置的偿能试验。
7标志、包装、运输和贮存
7.1产品应有下列水久标志：
a外壳上应明盛的标志“E”
b）对防爆部件，应焕次标明防爆标志、类剂和温度组别等标患，对药爆电气设备，还应标明药爆型式：
标求示例：
ExI[3电加热器为!T类T3组：
xdT3电热器为类塑型T3
C）防爆合格证编号：
山制造厂代号或名称：
e)产品型：
f赖定电压：
）额定功率，
h）产品出产乓期或产品编号，
72产品除满足上述标志要求外，还应能符含B/T7836.1—2005中的筑8单的有关规定，8产品保证期
在用户避守产品的保暂、安装和用规则条件下，制造厂应保证电加热器（或电热元件）产品在使月一年内，但自制造厂起运的日期不超过两年的时间内能好运行，如在此规定的时间内，产品因制造质量不良，发生摄坏或不能止靠工作时、制造厂应免费负资为用户偿理收更换。4
