【机械行业标准(JB)】 压配式圆形油标

中华人民共和国机械行业标准
压配式圆形油标
Oil ievel indicatorspush-itroundtype主题内容与适用范围
本标准规定了压配式圆形油标的型式与尺寸，本标准适用于窥视各种机械设备上润滑油油位面的油标，2引用标准
GB1163
油标技术条件
液压气动用O型橡胶密封圈尺寸系列及公差JB/T7941.1-1995
代替GB1160.1—89
深圳市标准技术研究院
馆藏资料业务专用章
GB3452.3液压气动用O型橡胶密封圈沟槽尺寸和设计计算准则型式与尺寸

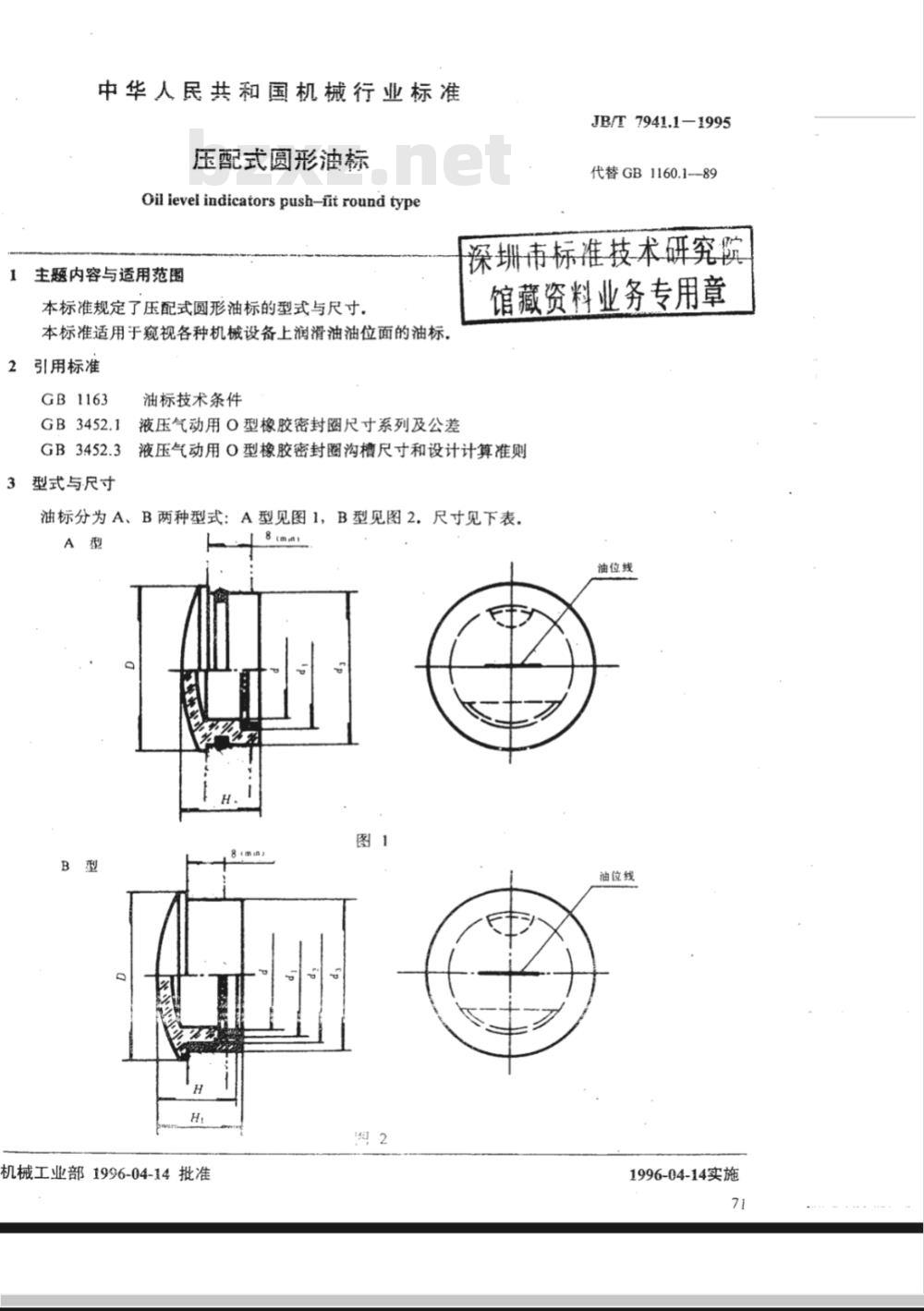

油标分为A、B两种型式：A型见图1，B型见图2.尺寸见下表。
油位线
由位线
机械工业部1996-04-14批准
1996-04-14实施

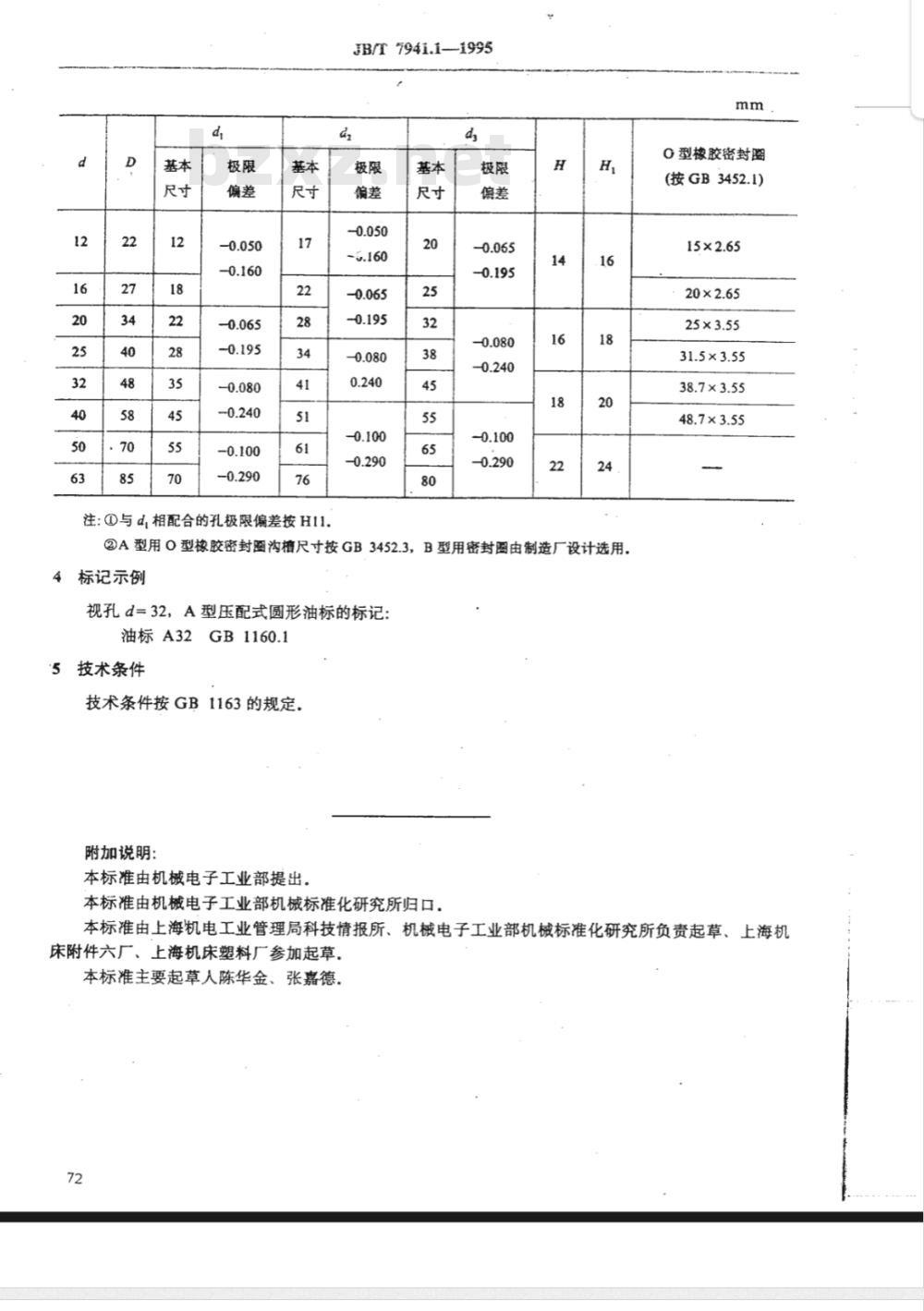

注：①与d,相配合的孔极限偏差按H11.JB/T7941.1—1995
②A型用O型橡胶密封图沟尺寸按GB3452.3，B型用密封圈由制造厂设计选用。4标记示例wwW.bzxz.Net
视孔d=32，A型压配式圆形油标的标记：油标A32GB1160.1
5技术条件
技术条件按GB1163的规定.
附加说明：
本标准由机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。mm
O型橡胶密封图
(按GB3452.1)
31.5×3.55
38.7×3.55
48.7×3.55
本标准由上海机电工业管理局科技情报所、机械电子工业部机械标准化研究所负责起草、上海机床附件六厂、上海机床塑料厂参加起草，本标准主要起草人陈华金、张嘉德。72
