【建筑材料行业标准(JC)】 瓷质砖

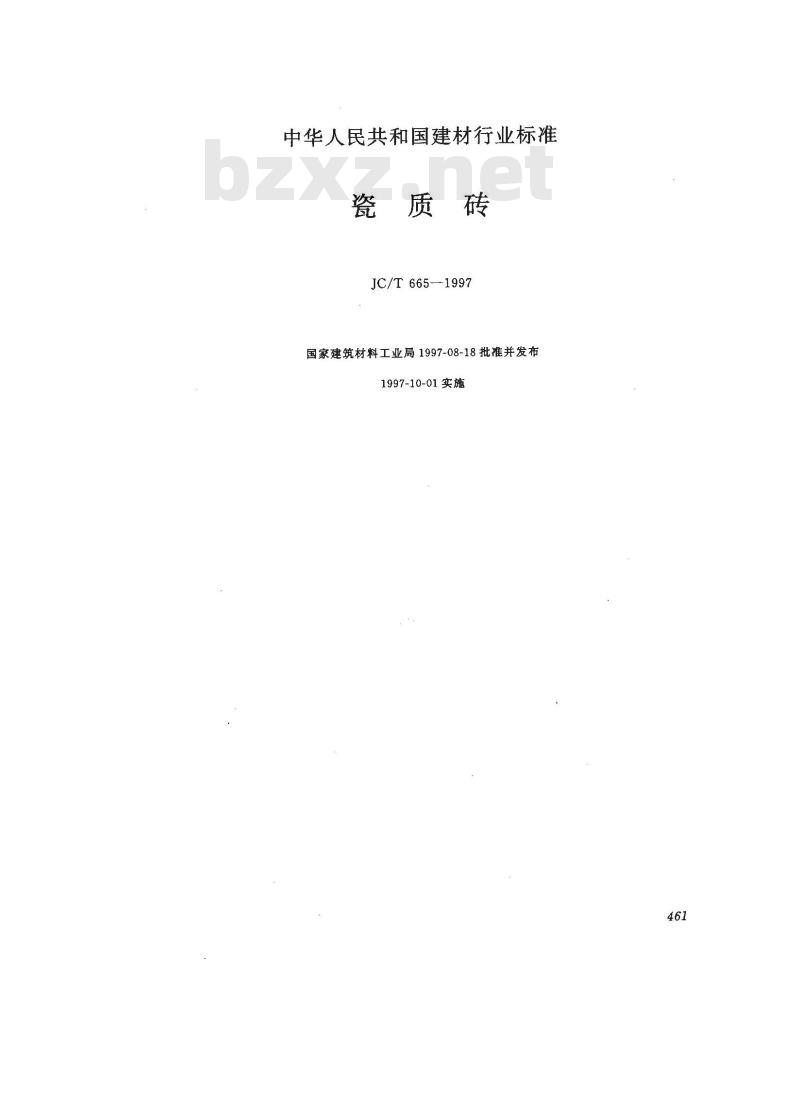

中华人民共和国建材行业标准
瓷质砖
JC/T6651997
国家建筑材料工业局1997-08-18批准并发布1997-10-01实施

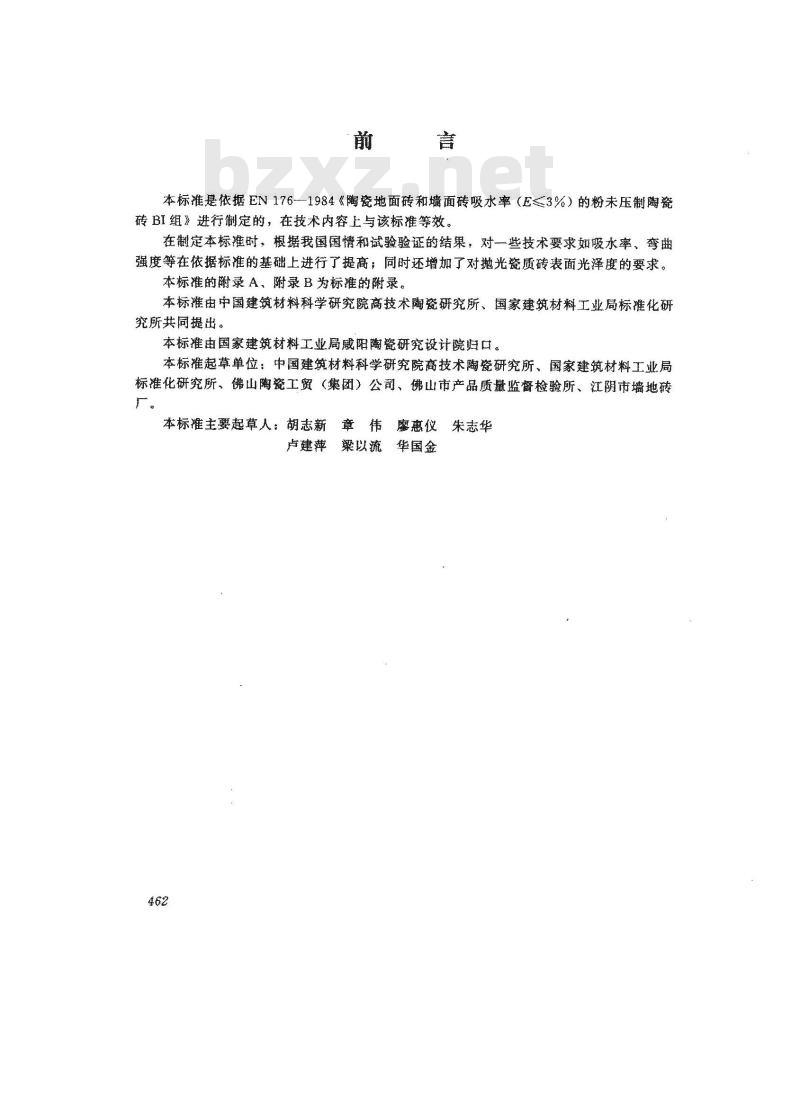

本标准是依据EN176-1984《陶瓷地面砖和罐面砖吸水率（E≤3%）的粉未压制陶瓷砖BI组》进行制定的，在技术内容上与该标准等效。在制定本标推时，根据我国国情和试验验证的结果，对一些技术要求如吸水率，弯曲强度等在依据标准的基础上进行了提高；同时还增加了对抛光瓷质砖表面光泽度的要求。本标准的附录A、附录B为标准的附录。本标准由中国建筑材料科学研究院高技术陶瓷研究所、国家建筑材料工业局标准化研究所共同提出。
本标准由国家建筑材料工业威阳瓷研究设计院归口。本标准起草单位：中国建筑材料科学研究院商技术陶瓷研究所、国家建筑材料工业局标准化研究所、佛山陶瓷工贸（集团）公司、佛山市产品质量监督检验所、江阴市墙地砖本标准主起草人：胡志新　章　伟　廖惠仪　朱志华卢建萍梁以流华国金

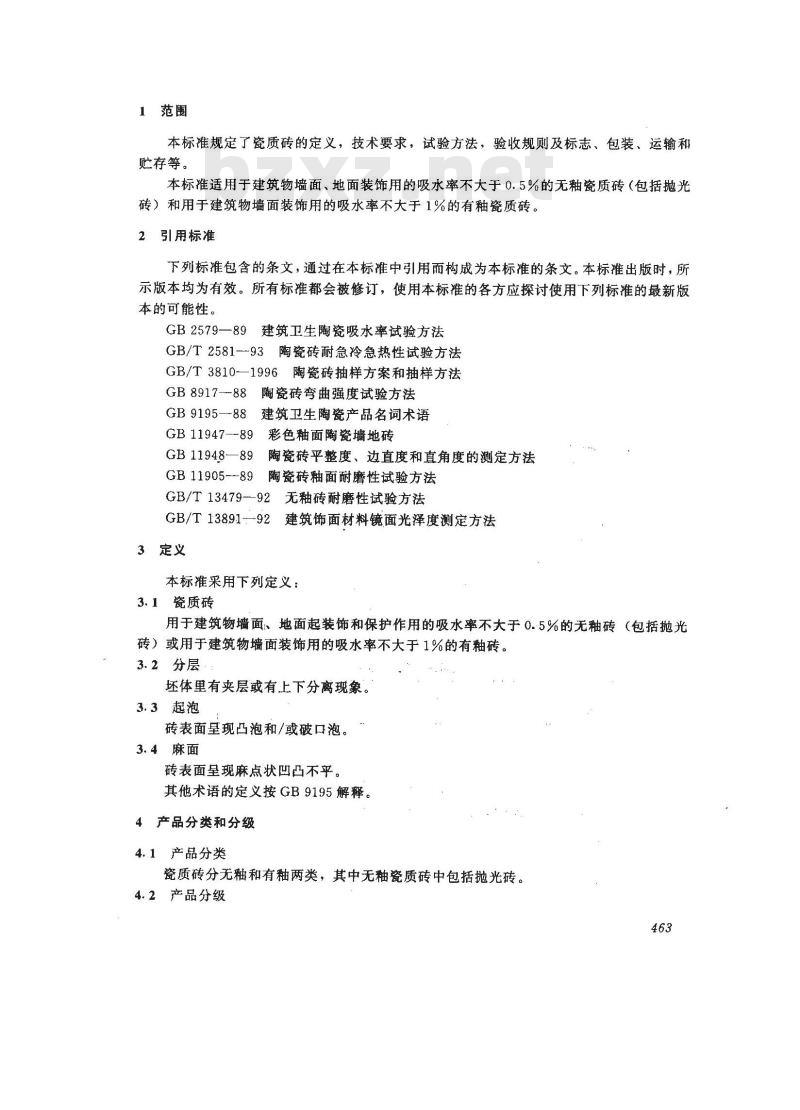

1范围
本标准规定了瓷质砖的定义，技术要求，试验方法，验收规则及标志、包装、运输和贮存等。
本标准适用于建筑物墙面、地面装饰用的吸水率不大于0.5%的无釉瓷质砖（包括抛光砖）和用于建筑物墙面装饰用的吸水率不大于1%的有釉瓷质砖。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。
GB2579—89
建筑卫生陶瓷吸水率试验方法
GB/T2581-93陶瓷砖耐急冷急热性试验方法GB/T3810—1996陶瓷砖抽样方案和抽样方法GB8917--88陶瓷砖弯曲强度试验方法GB9195—88建筑卫生陶瓷产品名词术语GB11947-89彩色釉面陶瓷墙地砖GB11948—89陶瓷砖平整度、边直度和直角度的测定方法GB11905--89陶瓷砖釉面耐磨性试验方法GB/T13479--92无釉砖耐磨性试验方法GB/T13891-92建筑饰面材料镜面光泽度测定方法3定义
本标准采用下列定义：
3.1瓷质砖
用于建筑物墙面、地面起装饰和保护作用的吸水率不大于0.5%的无釉砖（包括抛光砖）或用于建筑物墙面装饰用的吸水率不大于1%的有釉砖。3.2分层
坏体里有夹层或有上下分离现象。3.3起泡
砖表面呈现凸泡和/或破口泡。
3.4麻面
砖表面呈现麻点状凹凸不平。
其他术语的定义按GB9195解释。4产品分类和分级
4.1产品分类
瓷质砖分无釉和有釉两类，其中无釉瓷质砖中包括抛光砖。4.2产品分级

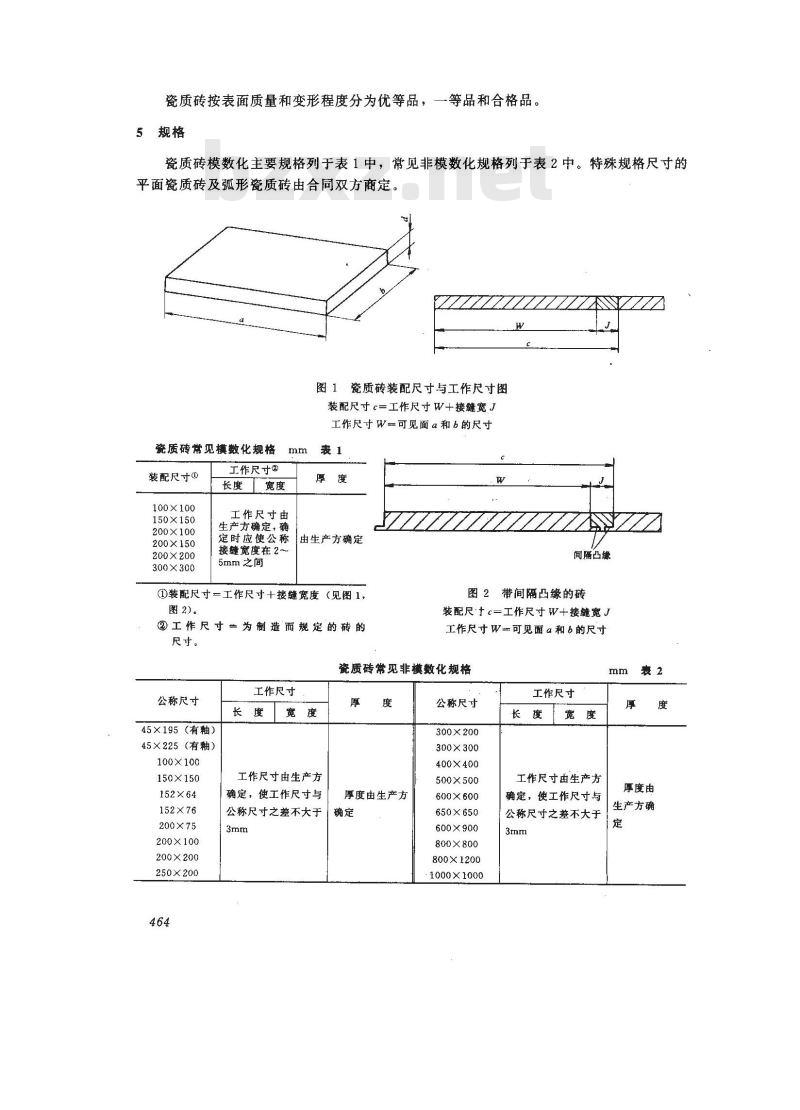

瓷质砖按表面质量和变形程度分为优等品，一等品和合格品。5规格
瓷质砖模数化主要规格列于表1中，常见非模数化规格列于表2中。特殊规格尺寸的平面瓷质砖及弧形瓷质砖由合同双方商定。图1瓷质砖装配尺寸与工作尺寸图装配尺寸c=工作尺寸W+接缝宽J
工作尺寸W=可见面a和b的尺寸
瓷质砖常见模数化规格
装配尺寸①
100×100
150×150
200×100
200×150
200×200
300×300
工作尺寸
长度宽度
工作尺寸由
生产方确定，确
定时应使公称
接缝宽度在 2 ~
5mm之间
由生产方确定
①装配尺寸=工作尺寸+接缝宽度（见图1，图2)。
③工作尺寸一为制造而规定的砖的尺寸。
间隔凸缘
图2带间隔凸缘的砖
装配尺·十c=工作尺寸W+接缝宽J工作尺寸w可见面α和的尺寸
瓷质砖常见非模数化规格
公称尺寸
45×195（有釉）
45×225（有釉）
100×100
150×150
152×64
152X76
200×75
200×100
200×200
250×200
工作尺寸
长度宽度
工作尺寸由生产方
确定，使工作尺寸与
公称尺寸之差不大于
厚度由生产方
公称尺寸
300×200
300×300
400×400
500×500
600×600
650×650
600×900
800×800
800×1200
1000×1000
工作尺寸
工作尺寸由生产方
确定，使工作尺寸与
公称尺寸之差不大于
厚度由
生产方确

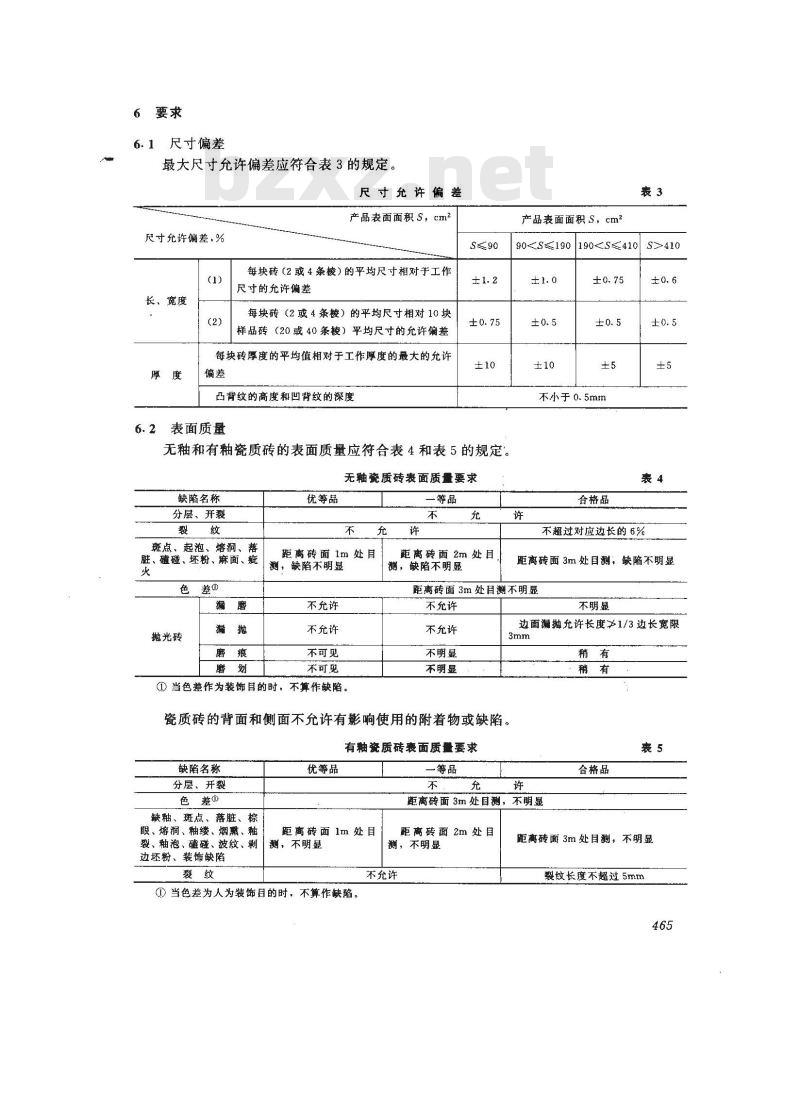

6要求
6.1尺寸偏差
最大尺寸允许偏差应符合表3的规定。尺寸允许偏差
产品表面面积S，cm2
尺寸允许偏差，%
长、宽度
每块砖（2或4条棱）的平均尺寸相对于工作尺寸的允许偏差
每块砖（2或4条棱）的平均尺寸相对10块样品砖（20或40条梭）平均尺寸的允许偏差每块砖厚度的平均值相对于工作厚度的最大的允许厚度
凸背纹的高度和凹背纹的深度
6.2表面质量
无釉和有釉瓷质砖的表面质量应符合表4和表5的规定。无釉瓷质砖表面质量要求
缺陷名称
分层、开裂
斑点、起泡、熔洞、落
脏、碰碰、坏粉、麻面、疵
色差?
抛光砖
优等品
距离砖面1m处目
测，缺陷不明显
不充许
不允许
不可见
不可见
①当色差作为装饰目的时，不算作缺陷。许
一等品
距离砖面 2m处目.
，缺陷不明显
产品表面面积S，cm2
901905410
不小于0.5mm
合格品
不超过对应边长的6%
距离砖面3m处目测，缺陷不明显距离砖面 3m处目测不明显
不允许
不充许
木明显
不明显
不明显
边面漏抛允许长度?1/3边长宽限3mm
瓷质砖的背面和侧面不允许有影响使用的附着物或缺陷，有轴瓷质砖表面质量要求
缺陷名称
分层、开裂
色差①藍
缺釉、斑点、落脏、棕
眼、熔洞、釉缕、烟、釉
裂、釉泡、硅磁、波纹、剥
边坏粉、装饰缺陷
优等品
距离砖面1m处目
測，不明显
一等品
距离砖面 3m 处目测，不明显
距离砖面 2m处目
测，不明显
不允许
①当色差为人为装饰目的时，不算作缺陷。合格品
距离砖面3m处目測，不明显
裂纹长度不超过5mm
瓷质砖背面和侧面不允许有影响使用的附着物或缺陷。6.3变形
瓷质砖的允许变形应符合表6的规定。充许变形
边真度
相对于工作尺寸的允许偏差
直角度
相对于工作尺寸的充许偏差
相对于工作尺寸的允许偏差
表面苹整度
a.相对于由工作尺寸算得的对角线的中心弯曲度b祖对于由工作尺寸算得的对角线的燃曲度6.4理化性能
6.4.1吸水率
无釉瓷质砖吸水率平均值不大于0.5%，单个值不大于0.6%。有釉瓷质砖吸水率平均值不大于1%，单个值不大于1.2%。6.4.2弯曲强度
瓷质砖弯曲强度平均值不小于30MPa，单个值不小于28MPa。6.4.3表面莫氏硬度
无釉瓷质砖表面莫氏硬度不小于6。有釉瓷质砖表面氏硬度不小于5。莫氏硬度也可由合同双方商定。6.4.4耐磨性
无釉瓷质砖耐深度磨损体积不大于205mm。有釉瓷质砖的耐磨性不作要求。6.4.5耐急冷急热性
经10次急冷急热循环不出现炸裂或裂纹。6.4.6耐化学腐蚀性能
耐化学腐蚀性能由合同双方协商选定级别。6.4.7光泽度
抛光砖光泽度不小于55。
7试验方法
7.1尺寸偏差
尺寸偏差用最小读数为0.02mm的游标卡尺检验。7.2表面质量
表面质量按GB11947检验。
7.3分层
分层按GB11947检验。
7.4变形
合格品
瓷质砖的变形按GB11948检验。
7.5理化性能
7.5.1吸水率按GB2579检验。
7.5.2弯曲强度按GB8917检验。
7.5.3表面莫氏硬度按本标准附录A（标准的附录）检验。7.5.4无釉瓷质砖耐磨性按GB/T13479检验。7.5.5耐急冷急热性按GB/T2581检验。7.5.6耐化学腐蚀性按本标准附录B（标准的附录）检验。7.5.7抛光瓷质砖的光泽度按GB/T13891检验8验收规则
8.1检验分类
8.1.1型式检验
型式检验项目包括本标准中的全部技术要求项目。正常生产条件下，每半年进行1次。8.1.2出厂检验
出厂检验包括尺寸偏差、表面质量、变形。对于交货批量大于5000m2的检验项目可以由合同双方商定。8.2组批、抽样与检查
8.2.1组批
以同品种、同规格、同等级的800～5000m2产品为一检验批，不足800m2的由合同双方商定批的大小。
为检查所抽检查批的大小，取决于有关方面达成的协议。8.2.2抽样
8.2.2.1抽样地点由合同双方协商确定。8.2.2.2抽样时，有关方面的1~2名代表可在现场。8.2.2.3按GB/T3810规定，在检查批中随机抽取两个样本，但并不定对第二样本检查。每一样本应分开包装，并按有关方面协议进行封样和标识。8.2.2.4对于每一特性，所检查的砖的数量即为表7中所列的数量。抽样方案
样本大小
尺寸偏差
表面质量
计数检查
第一样本
第一样本
+第二样本
计量检查
第一样本
二次抽样
第一样本
+第二样本
吸水率
弯曲强度
莫氏硬度
无釉砖耐磨性
耐急冷急热性
耐酸性
耐碱性
光泽度
①U一高要求限；
②L一低要求限。
8.2.3检查
样本大小
计数检查
第一样本
第一样本
十第二样本
8.2.3.1按第7章所述方法，对样本砖进行检查。8.2.3.2按8.3对检查结果进行判定。8.3检查批的接收判定
8.3.1计量检查
计量检查
第一样本
二次抽样
XU
第一样本
十第二样本
X2U
8.3.1.1如果第一样本检查结果的平均值（X,）符号要求，则判定检查批可接收。8.3.1.2如果平均值又，不符合要求，则要抽取与第一样本大小相同的第二样本。8.3.1.3如果第一样本和第二样本试验结果之和的平均值（X，）符合要求，则判定检验批可接收。
8.3.1.4如果平均值文，不符合要求，则判定检查批拒收，或做降级处理。8.3.2计数检查
8.3.2.1如果样本中不合格数小于或等于接收判定数Ac1，可判定抽样的检查批是可接收的。
8.3.2.2如果样本中不合格数等于或大于拒收判定数Rel，则拒收检查批，或做降级处理。8.3.2.3如果样本中不合格数介于接收判定数和拒收判定数之间，应抽取相同大小的第二样本进行检查。
8.3.2.4第一样本和第二样本中的不合格数应加和。8.3.2.5如果不合格总数小于或等于表7中所列的接收数Ac2，则判定检查批是可以接收的。
8.3.2.6如果不合格总数等于或大于表7中所列拒收数Re2，则判定检查批拒收，或做降级处理。
9标志、包装、运输和储存
9.1标志
9.1.1产品背面应有清晰的商标或标记。9.1.2创装箱上应标有生产厂名、厂址、产品名称、商标、品种、吸水率、适用范围（指地面、内墙或外墙）、规格、等级、色号、数、体积、重量、易碎、防潮、放置方向、出厂批号等说明和采用本标的代号。9.2包装
9.2.1包装箱应牢固，并符合有关包装标准的要求。特殊要求可由合同双方协商。9.2.2包装箱内应有合格证和使用说明。9.3运输
搬运时应轻拿轻放，严禁摔扔。9.4储存
产品应按品种、规格、等级、色号、尺寸偏差分开堆效，室外堆放时应有防潮、防雨措施。
A1范围
附桑A
(标准的附录）
陶瓷砖表面莫氏硬度测定方法
本附录规定了测定陶瓷砖表面划痕硬度的方法。A2原理
莫氏划痕度的测定，是用手在陶瓷砖表面以规定硬度的某些矿物刻划。焦3试验用矿物
莫氏硬度
方解石
磷灰石
金钢石
A4试样
至少试验三块陶瓷砖。
A5步骤
将试验砖正面翻上放在坚实的支承物上。用手均匀用力：以参比矿物新破裂的尖利边缘划试样的表面，刻划后矿物边缘或砖表面均不损伤。
用新破裂的参比矿物尖利边缘重复以上步骤。每一块试样用可得出结巢的每种矿物重复以上步骤。用肉眼鉴定陶瓷砖上的划痕，平时戴眼镜的可以戴眼镜观察。对每块试验陶瓷砖，要记录产生的划痕不多于1条的莫氏硬度最高的矿物。如果陶瓷砖具有不的划痕硬度，记录最低的莫氏硬度。470
A6试验报告
本试验规定报告如下：
a）陶瓷砖的说明，
b）每块试样的莫氏硬度。
陶瓷砖
B1 目的与适用范围
附录B
（标推的附录）
一耐化学腐蚀性的测定
本标准规定了在室温条件下测定陶瓷砖耐化学腐蚀性的试验方法。本试验方法适用于各种类型的陶瓷砖。B2引用标准
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。因所有标推都将修订，故鼓励使用本标准的各方，尽可能采用下列标准的最新版本。IEC和ISO成员均持有现行有效的国际标准。
ISO3585-—1991硅硼玻璃3.3—特性。B3原理
将试样直接变试验溶液的作用，经定时间后观察并确定其受化学腐蚀的程度。B4水溶性试验溶液
B4.1家庭用化学药品
氯化铵溶液100g/L。
B4.2游泳池盐类
亚氯酸钠溶液20mg/L（约由含13%活性氯的亚氟酸钠制配）。B4.3酸和碱
B4.3.1低浓度（L)
a）体积分数为3%的盐酸溶液，由浓盐酸（p=1.19g/mL）制得；b）柠檬酸溶液，100g/L
c）氢氧化钾溶液30g/L
B4.3.2高浓度.（H）此内容来自标准下载网
a）体积分数为18%的盐酸溶液，由浓盐酸（p一1.19g/mL）制得；b）体积分数为5%的乳酸溶液；
c）氢氧化钾溶液，100g/1。
B5设备
B5.1硅硼玻璃杯3.3（ISO3585）或其他适宜材料的带盖容器。B5.2硅硼玻璃3.3（ISO3585）或其他适宜材料的圆简，带有盖子或留有装物用的开口。B5.3可在（110士5）℃状态下运行的烘箱。红外线、微波的或其他能在短时间内烘干的烘箱均可，只要保证达到相同的结果即可。BS.4麂皮
B5、5
由棉纤维或亚麻纤维纺织的白布。密封材料（如橡皮泥）。
精度为0.05g的天平。
硬度为HB（或同等硬度）的铅笔。B5.9
40W灯泡，内面为白色（如硅化的）。B6试样
B6.1试样数量
每种试验溶液使用五块试样。试样必须具有代表性，试样正面局部可具有不同色彩及装饰效果，试验时必须注意所包含的每一个不同部位。B6.2试样尺寸
B6.2.1无釉砖：试样尺寸50mm×50mm，由砖切割而成，至少保持一个边为非切割边。B6.2.2有釉砖：必须使用无损伤的试样，试样可以是整砖或砖的部分。B6.3试样的准备
用适当的溶液（如甲醇），彻底清洗砖的正面。有表面缺陷的试样不能用于试验。B7步骤：无釉砖
B7.1试验溶液的应用
将试样在（110士5）℃的温度下烘干，直至恒重，即连续两次称重后的差值小于0.1g。然后将试样冷却至室温。
采用B4.1，B4.2，B4.3，B4.3.1及B4.3.2所列溶液。将试样垂直浸入5.1所述的有试验溶液的容器中，试样漫深25mm。试样的非切割边必须完全浸人溶液中。盖上盖子，在（20士2)℃的温度下保持12d。12d后，将试样用流水冲洗5d，再完全泡在水中煮30min，然后从水中取出试样，用拧干但还带湿的麂皮轻轻撩拭，随即在（110士5）℃的烘箱中烘于。B7.2检测分级
在日光或人工光源的光照条件下（但应避免直接照射），距试样25~30cm处用肉眼（平时戴眼镜的可戴上眼镜）观测试样表面非切割边及切割边浸没部分的变化。砖可划分为下列各级：
B7.2.1对于B4.1及B4.2所列各种试验溶液：UA级：无可见变化（如果色彩有轻微变化，则不认为是化学药品的侵蚀）。UB级：在切割边上有可见变化。472
