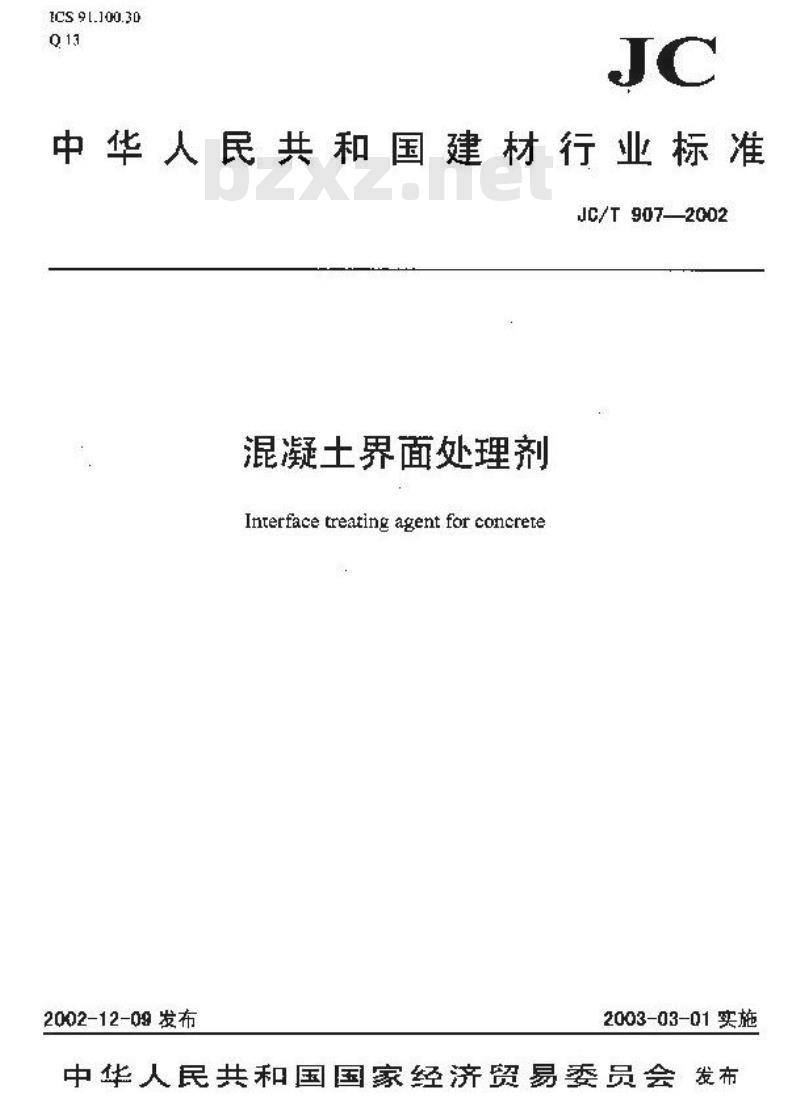

【建筑材料行业标准(JC)】 混凝土界面处理剂

ICS 91.100.30
中华人民共和国建材行业标准
JC/T 907-2002
混凝土界面处理剂
Interfacetreating agent for concrete2002-12-09 发布
2003-03-01实施

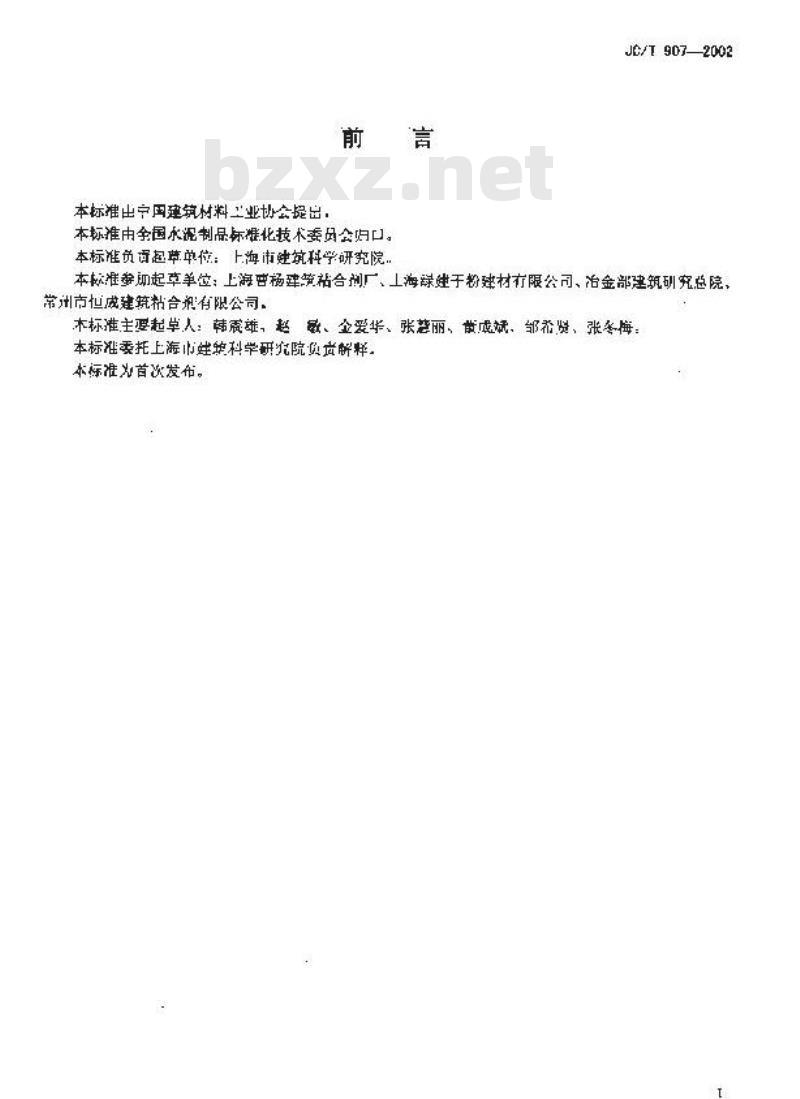

中华人民共和国国家经济贸易委员会发布本标准出宁国建筑材料工业协会提出：前言
本标准由全国水泥制品标准化技术委员会归口。本标准负资起章单位：上海市建筑科学研究院JC/T 907—2002
本标准季师起草单位：上海营杨建筑粘合制厂、工海连于粉建材有限公司、冶金部建筑研究总院，常计市恒成建筑粘合昶有限公司。木标准主翌起草人：韩需雄，赵敏、金爱华、张瑟丽、前成妖、邹希赋、张冬梅，本标准委托上海市蛙染科学研究院负武解释。本标准为首次发布。
J/T 807—2002

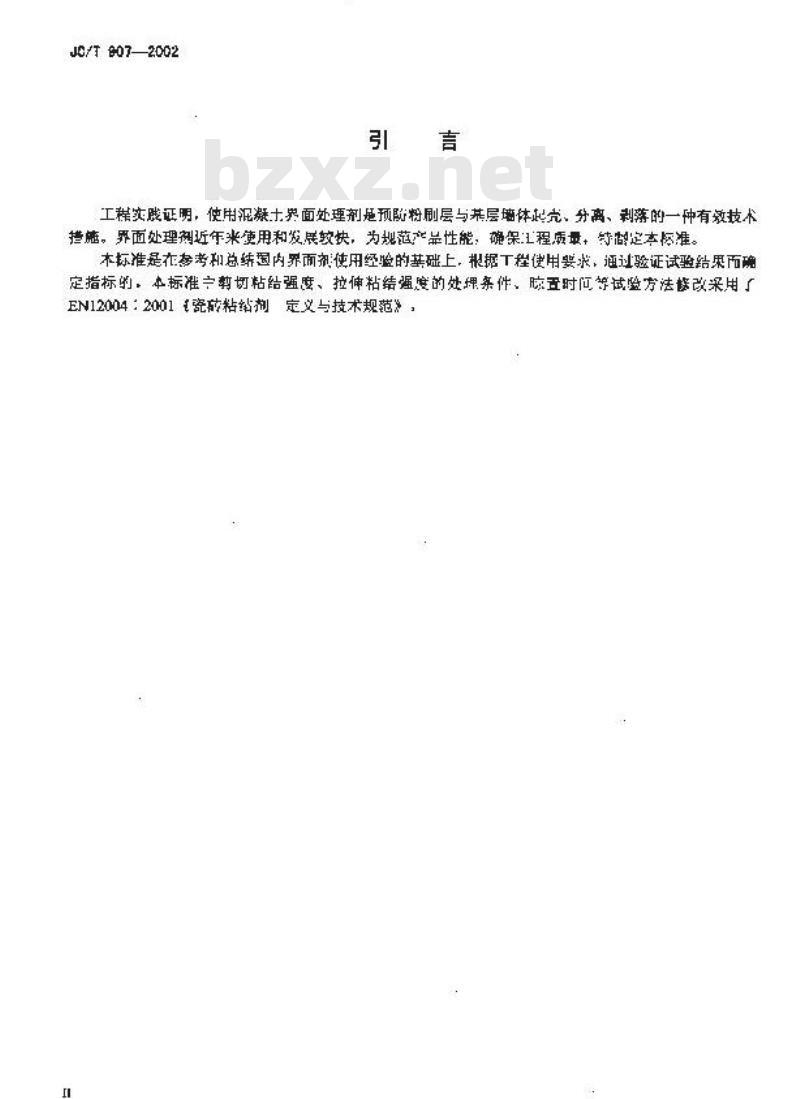

工程实贱证明，使用泥凝士界面处理剂延预队粉刷层与基层墙体起壳、分离、利游的一种有效技术措施。界面处理刻近年来更用和发展较快，为规范产品性能，确保：1程质量，特制定本标准。本标准是在参考和总练圈内界而剂使用经验的基础上，根据工程使用要求，通过验证试验结果而确定指标的本标准守勃切粘结强度、拉伸粘结强度的处理条件、晾置时问等试验方法修改采用了EN12004：2001瓷砖粘钻剂定义与技术规范》，一范国

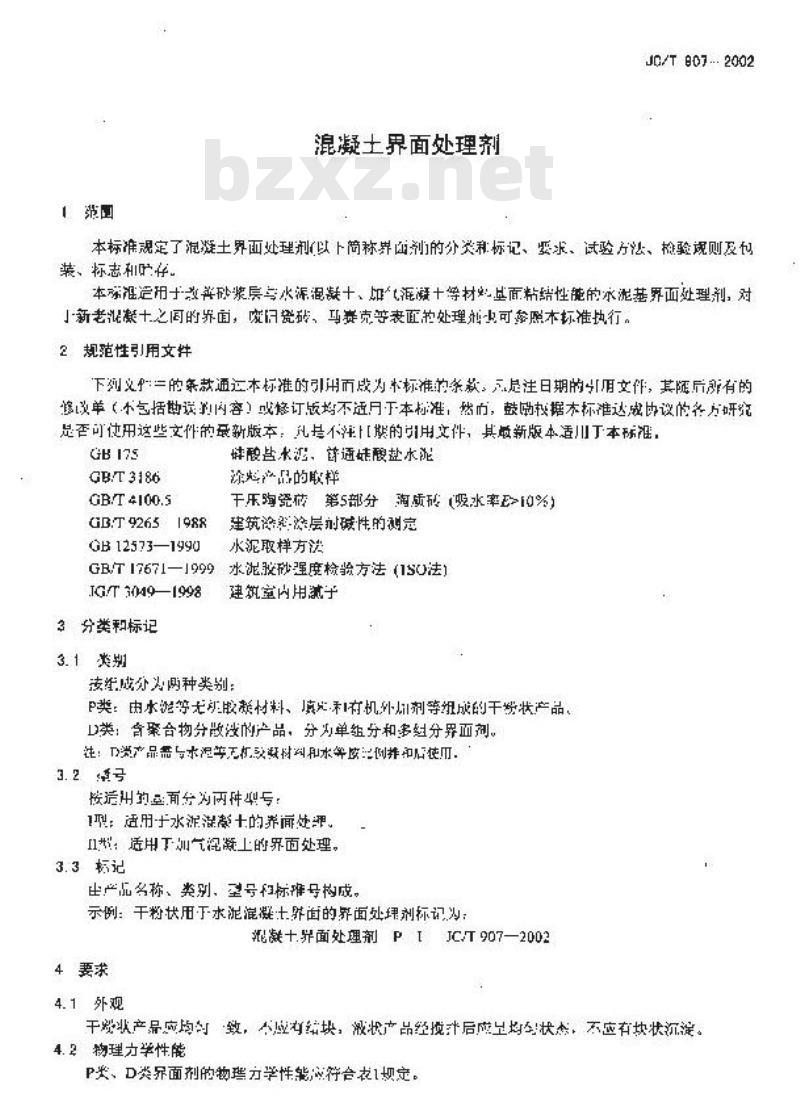

混凝土界面处理剂
JO/T 807... 2002
本标准观定了混凝土界面处理剂以卜简称界西剂的分类和标记、要求、试验方法、检验则及装、标志和存。
本标准阻于改善砂策具与水添混凝十、加混凝十等材出基面粘结性能的水滤基界面处理剂，对新老混凝十之间的界面，宽问尧砖、巧赛壳等表面的处理剂出可案照木标准执行，2规范性引用文性
下到义二的款通运本标准的引用而成为未标准的条款。不是注日期的用文作，其随后所有的修改单（小气括勘送单内客）或修订版均不适月下本标准，然，鼓励权据本标准达成协议的各方研究是否可使用这些文件的录新版本，凡是不注【期的划用文件，其量新版本适川丁本标准，GB17S
GB/T3186
GB/T 4100.5
GB.T92651988
GB12573—1990
GB/T17671—J999
JIG/T 3049—1998
3分类和标记
3.1类别
胖酸盐水泥、曾通娃酸盐水泥
涂燃产品的取样
干压陶瓷砖第5部分淘质砖（吸水率>%）建筑浓究浓层剂碱性的测定
水泥取样方法
水泥股砂强度检验方法(1S0O法）建筑室内用就子
法经成分为网种类别：
P类：由水泌等汇胶凝材料、真光不有机外州剂等组成的干燃状产品，L类：育聚合物分散淡的产品，分单组分和多组分界面剂，注：D类产品需与水湿等无机胶凝材剂和水等比例排和后使。3. 2号
按造州的室面分为两种型号：
1型：适用十水湿湿您十的养闻处理。：适用下训气混凝上的界面处理。3.3标记
出产品名称、类别，型号和标雅号构成。示例：干粉状用下水泥混凝士界面的界面处钾剂标记为：凝十异面处理剂PTJC/T907—20024要求
4.1外观
于数状产导应均创数，公应对细块，激状产品经搅计后度工均状态，不应有块状证淀4.2物理力学性能

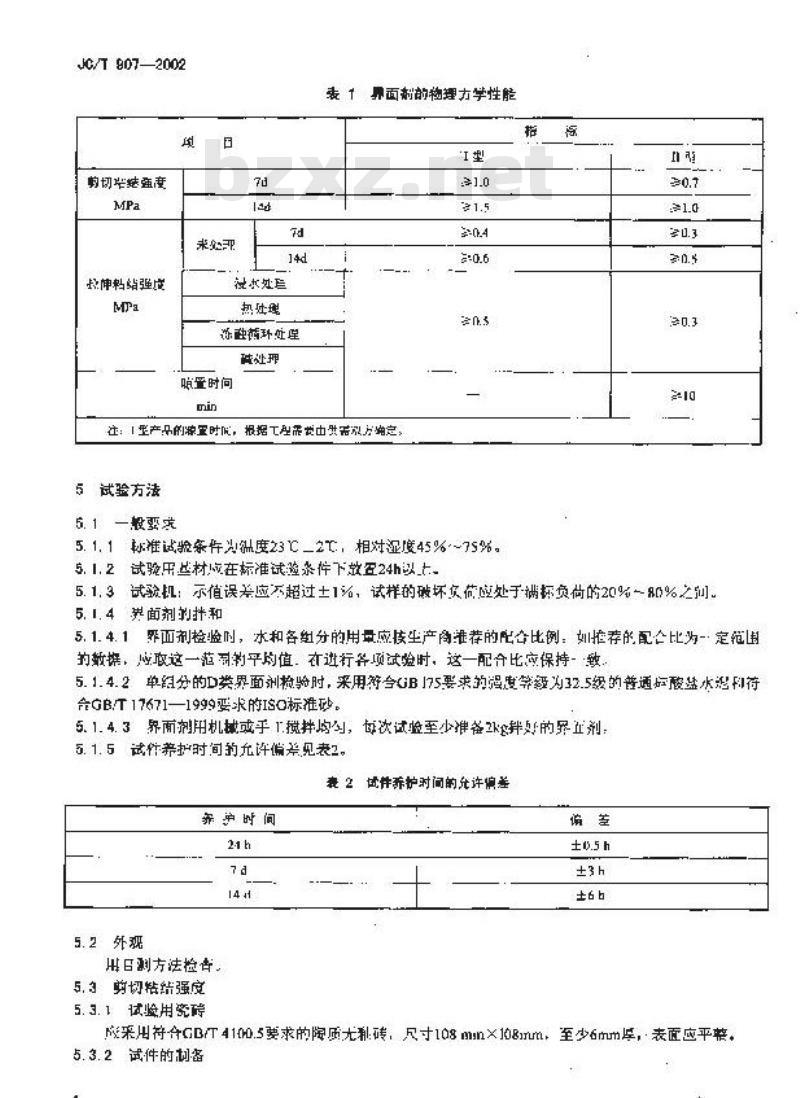

P安、D类异面剂的物瑪方学性能符合农1顿定。JC/T807—2002
购切片结度
找伸粘酯强店
热许瑰
深独荷环处理
碱处理
喉置时问
表界面制的物理方学性能
在：至产品的源置时低，报据工型需由供器双方确定，5试验方法
5. 1一般要
求准试验条件为温度23℃21，相对泥度45路~了S%。5.1.2试验用些材或在标准试验条性下放置24h以t格
5.1.3试验机：示值误差应不超过土1%，试样的破坏负莅应处于满探负何的20%--80%之别5.1.4男面剂剂拌和
5.1.4.1界面剂检监时，水和各组分的用量应核生产离维荐的配合比例：如推存的配合比为-·定范围的整据，应取这一范到的平购值，在进行各项试验时，这一配比应保持-5.1.4.2单组分的D类界面别检验时，采用符GB175要求的温度等级为32.5级的普通如酸盐水滤和符会GB/T17671—1999变求的IS0标准砂。5.1.4.3界面剂用机撼或手1.搅拌均勺，每次试至少准备2k的界止剂5.1.5试件薪护时间的无许偏差见表2。囊 2试件养护时间的允许偏差
界护时间
5.2外观
用日测方法检告
5.3剪切粘结强度
5.3.1试用究碳
±心.5 h
成采用将合CB/T4100.5要求的限质无利砖，尺寸108mn×108m：至少6mm卓，表面应平落，5.3.2试件的划备
JC/T907—2002
取两块试验用瓷砖，在每热虐砖的正面，距砖数10mm处划一杀砖边半行的等照绒：将拌和好的界面剂分别均可地涂球在两块瓷砖的正面，应保还界面剂究全要盖，控划好的泰照线将两砖粘贴小合在一越，以确保两砖惜儿tomm，刮去边上多余的界面剂。将粘合好的试竹水平放，在试件上加7kg+15g的重物，保持3mim.
按1述方法，每龄期的剪切耗结强度各备至少1个试件。5. 3. 3养护条件
将试件在标准试验系性下养护了和[4l。5.3.4试监步暴
到5.3.3规定的养护龄期后，将试牛放入材效试验相夹具中，以5mm/min的速度施加剪切方留和咨2分别提供了两种试验炎具的示图：加荷至试件破坏，记录最大尚载，试验时如资砖先发生破坏，且数据在该组试件半均值的士20%以内，测认为该数据有效。5.3.5结果计算
尊切粘结强度按式（1）计算：
剪切粘结度，MPa
一般大荷载，N
粘特而!，Tmm。
1一整块：2—移动质定求：3—试样，图1适用手压力减险机的高切减验夹具单位为m
JO/t907—2002
1一试样：2一受小报：3一院位：4—马试验机均连接头5—U形央只：6—厘形来只瓶
图2适用于持力试脸机的剪切试验夹具单位mm
单个试们的购切粘结竭度值精确至0.01MPa。如单个试料的典麦值与半的值之差人20%，则逐改别除怕差最大的试验值，直至各试险值与平均值之益不超过20%，如剩余数据不少于5个，则结果以剩余数据的平均值表示：精确至0.IMPa：如剩余数据少于5个，则本次试验结果不效，应单新制备试进试验。
5.4拉伸粘结强
5.4.1试验,用砂试件
应采出符金招175变求物强宽等级不低五42.5的背通硅酵带水泥和符合GB/1:1767要求的60标推砂：水、砂和水按1：2.5：0.5的比例，采用人二拆势方式成型40mm×40mm×0和70mm×70mmX20mm两种尺寸的水范砂浆试件.装试件成型之后在感准试验条件上放置24后拆模，浸入23℃12C的水中6d，然后取出性标准试验务件下放置21d以上5.4.2试件的制备
按G/T304919985.1规定制备试件。在70mm×0mm×20mm的孕试件40m×40mm×mm的砂浆试上各均均地一择和好的异面剂、然后二者对放、轻轻按压，刮太边上多余的界Ⅲ剂。将对改好的试件水平改置，在试件上加1.6kg士15g，保持30s每冲拉伸粘绩强度各准备不少计-10个技上违方法制备的试件。5.4.3本处理的控伸枯结强煤
5. 4. 3. 1 并护条件
将试件在标准试验条性下养护7d和14d。在到规定的养护龄期24h前，用适定的高温度钻结剂：如环氧类粘结剂）将拉拨接头（见13）粘贴在4mm×40mm×10mm的砂紧试件上，24h后接5.4.3.2测定粒恒粘结强度。
1—界面剂：2—7man×T0mm×20mm的础炭让件，3一拉拨接头：4杂块；5—40mm×40mm×10mm的妙炭试件：6拉伸试验买只面3拉换按头与控神试验夹具
5.4.3.2试险步膜
C907—202
将试件放入试验机的央具中，以5mm/min的速度施如拉力，测定均伸粘结强度。图3为试件与＊具装配的示意图，夹具与试验机的选接采用球钱范动连接，试验时如砂浆试件发生破坏，且数据在该组试件平均偿的士20%以内，则认为该数据有效。5.4.4报水处理的拉扣粘结强度
将试件在标准试验条件下养护7d，然后究全径没于23它士2℃的水中，6d后将试件从水中取出非用布操干表面水渍，用适宜的高强度粘结剂粘结拉拨癌头，7h后将试件短没丁23它士2℃的水中，24h后将试件取出，擦干表面水滤，按5.4.3.2测定拉相粘结强度：5.4.5热处理的拉神粘结强度
将试件在标推试验条件下养护7d，然后有1℃土2C的烘籍宁放胃孔：到规定的时间后挤试件以烘箱中取小冷动4h：丙适的高湿度括结剂拍结拉或接头，24h后按5.4.3.2测定仲粘强度：5.4.6族融循环处理的拉仲粘钻强度将试性在标准试整条件下养护7d，然后将试件没入23℃十2℃的水中1d：将试件取出，进行25次涤融婚环，每次循坏步赛如下
a）将试件从水中取出，用布携干表面水，在-15℃士3℃案持2h主20ninb）将试件没入23℃±2℃的水中2h土20min，虽后一次循环后将试件放置在标难试验条件下4h，用适的高强度粘结相粘结拉摄接头，24h后按5.4.3.2测定拉伸粘结通度
5.4.了碱理的按伸粘结弹度
将试件在标准试验条件下养护70，黏后在按B.T9265一1988第4章规定的碱落液中径泡6d，取出并用布擦干表面水流，用适律的高强度粘剂粘结拉费接头：7小后将试件费丁碱溶液中：24h后将试件取山接5.4.3.2测定垃仲转结费度。JC/T 907---2002
5.4.8结果计算
拉伸粘结湿度按式（2）计算：
式中：
控伸粘结强度、MPa；bzxz.net
F—最大荷教、N：
Ar.一粘结而，mm。
单个试件的拉伸站结整度值精销至0.01MPa。如单试件的强度值与平均值之差大丁20%，则逐次别除偏差危大的试验值，真至各试验值与平约值之差不超过20%，如剩余数据不少于5个，则架以剩余数据的平均值表示，精确允0.1MPa：如剩余数据少丁5个，则本次试验结无效，应量新制备试性过行试验。
5.5晾置时间
按5.4.2在70mm×70mm×20mm和40mm×40mm×10m的砂浆试件（5.4.1）上.各均/地涂号折和好的界面剂在标准试经条件下放置10min，或更长时间例如15mi，20min等，然后.二书对放，轻轮按压，刮去边上多余的界面-将试件本单放量，在试作上证单16N士0.15N，保持309，试件在标准让验条忙下养护14d，每一时间间隔为一，等组谁备不少于10个按上地方法制各的试件。在到规定的养扩龄24h前，用适宜的充强度栏结剂将拉拨接头（如图3）粘贴在40mm×40m×10mm的兆试件上，24h后，按5.4.3.2测拉伸粘结强度，按5.4.8计算每一时间间隔的拉伸帖结强度，晾置时间是指拉仲粘结强度不低丁门.SMP的量大时间问隔，用min表示，6检临规则
6.1检验分类
产品检验分出厂检验和型式检验6.1.1出厂检验项且包括外规、7d剪切书结强度和7d未处理的拉扣粘结强度，6.1.2型式检验项日包括第4章全部要求项日，有下列情说之一，应进行塑式轻验：a)新产品或老产准转厂生产的试制定型鉴定：b)正常生产时，每年进行-次：
c)止式生产后，如结构、材料、工艺有较人改变，可能影响产品性能时：d）产品停产半年以上，恢复生产时：d）H厂检验结果与上次型式检验有较大差异时：）日家质晕监些机构提出进行型式检验的要求吋。6.2纽批和抽样
8.2.1组批
用同一类型的界面剂作为一批，每批数量P类为300，D类为3。若不足上球教量亦接一批计6.2.2抽样
P类产品按GB/T12S73中袋装水混的规定进行取样：D类产品中液状组分拨GR/T3186的规定选行取作：固体组分技GB/T12573的规定取样。抽取4kg样品，将样品一分为一，--份用于检监，一份备点验用：
6.3判定规则
6. 3. 1外观
外观符合4.1规定，则划外观合措。6
6.3.2物理力学性能
JO/T907—2D02
剪切猎结强度、拉仲粘结塑度和晾置时间试验项目中，试验结果达到表1规定指标，则判该项目合格
6.3.3若性能指标中亿项达不到本标准规定要求时，允许在该批产品中抽取相同数盘样品进行单项过验。若复验达到本标准要求，刘判该项目合格。老达不到规定要求，则判该批产品为不合资。6.3.4综合判定
外观及物理力学性能均符合第4章要求，则判该批产品会格。1包装标志和购存
7.1包装
P类界面剂宜采用急合包装袋包装。D类典面剂中液状组分真采用塑料桶密包装，泄包发材料不应与异面制发生物理和化学作用影响产品质量：固估组分宜采用变合包装我包装产品包装上应含有符合了.2扰定的标志。7.2标志
符合本标准要求的产品标志应含有下列内容：商品名称及商标：
by产品标记：
坐产月期或批号：
d）存期;
e）净含量：
使用说明：
客生产商的名称、地址。
1.3此存
若生产商无特例说明，乔面剂成片存于5心--30么的十爆室内，P类产品型存期X6个月，D类产品液状组分些存期1年，周体组分她存期为6个月。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
