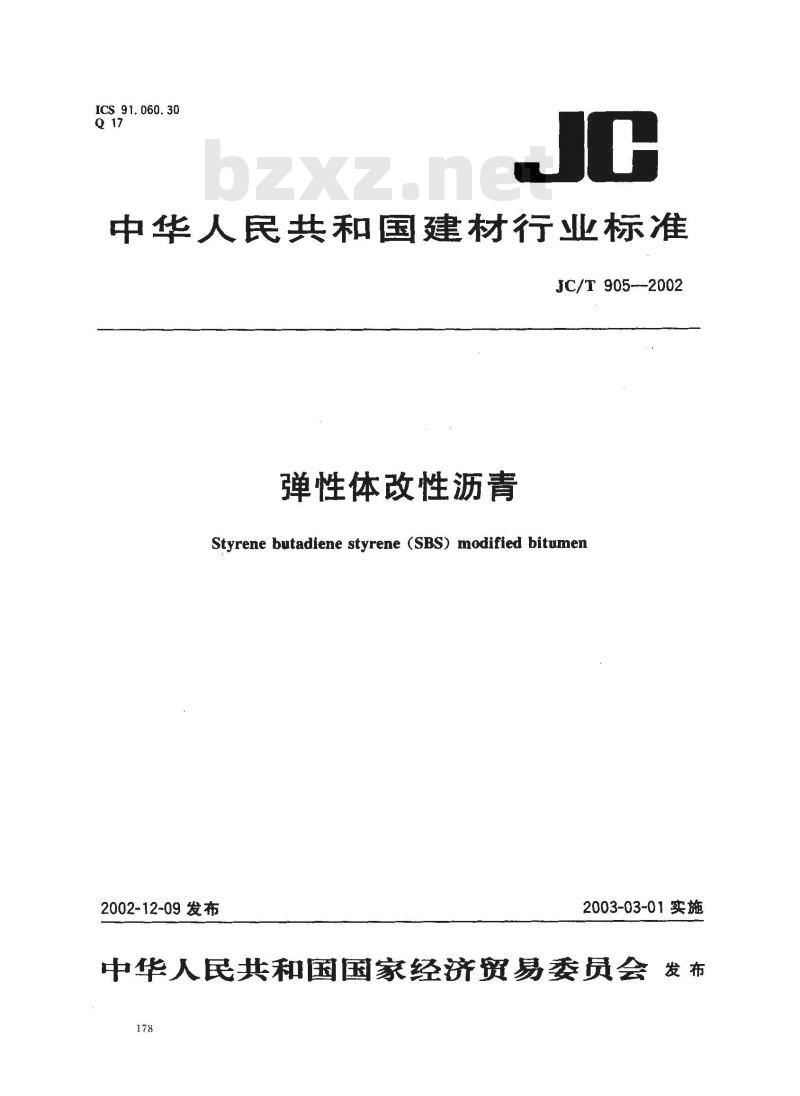

ICS 91. 060. 30
中华人民共和国建材行业标准
JC/T905---2002
弹性体改性沥青
Styrene butadiene styrene (SBS) modified bitumen2002~12-09发布
2003-03-01实施
中华人民共和国国家经济贸易委员会发布178

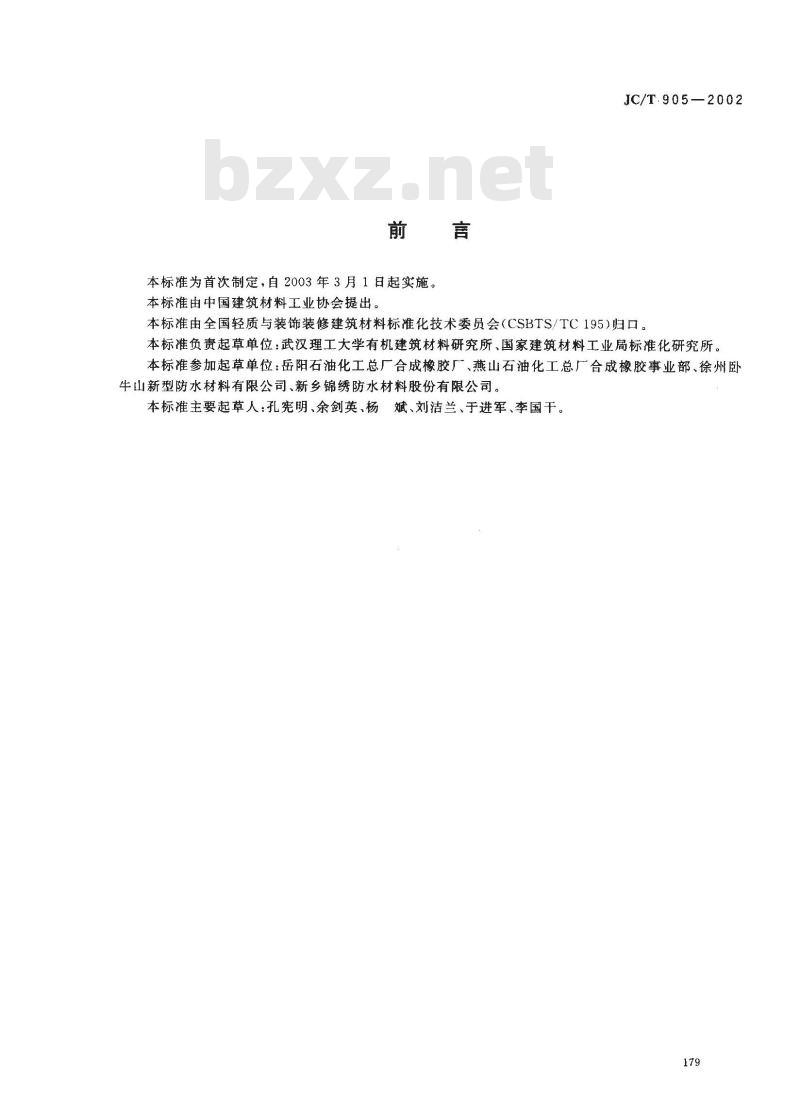

本标准为首次制定，自2003年3月1日起实施。本标准由中国建筑材料工业协会提出JC/T.905
—2002
本标准由全国轻质与装饰装修建筑材料标准化技术委员会（CSBTS/TC195)归口。本标准负责起草单位：武汉理工大学有机建筑材料研究所、国家建筑材料工业局标准化研究所。本标准参加起草单位：岳阳石油化工总厂合成橡胶厂、燕山石油化工总厂合成橡胶事业部、徐州卧牛山新型防水材料有限公司、新乡锦绣防水材料股份有限公司。本标准主要起草人：孔宪明、余剑英、杨斌、刘洁兰、于进军、李国干。179
JC/T905—2002

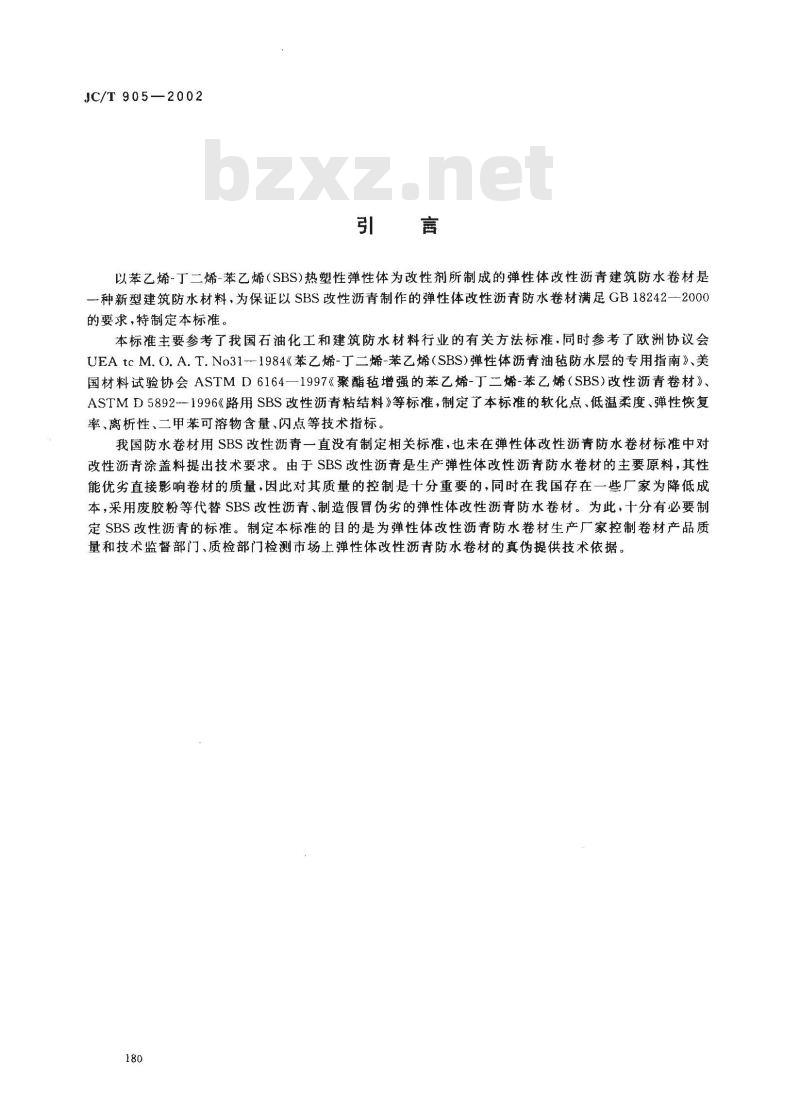

以苯乙烯-丁二烯-苯乙烯(SBS)热塑性弹性体为改性剂所制成的弹性体改性沥青建筑防水卷材是种新型建筑防水材料，为保证以SBS改性沥青制作的弹性体改性沥青防水卷材满足GB18242一2000的要求，特制定本标准。
本标准主要参考了我国石油化工和建筑防水材料行业的有关方法标准.同时参考了欧洲协议会UEAtcM.().A.T.No31--1984《苯乙烯-丁二烯-苯乙烯（SBS)弹性体沥青油毡防水层的专用指南》、美国材料试验协会ASTMD6164一1997《聚酯毡增强的苯乙烯-丁二烯-苯乙烯（SBS）改性沥青卷材》、ASTMD5892-1996《路用SBS改性沥青粘结料》等标准，制定了本标准的软化点、低温柔度、弹性恢复率、离析性、二甲苯可溶物含量、闪点等技术指标。我国防水卷材用SBS改性沥青一直没有制定相关标准，也未在弹性体改性沥青防水卷材标准中对改性沥青涂盖料提出技术要求。由于SBS改性沥青是生产弹性体改性沥青防水卷材的主要原料，其性能优劣直接影响卷材的质量，因此对其质量的控制是十分重要的，同时在我国存在一些厂家为降低成本，采用废胶粉等代替SBS改性沥青、制造假冒伪劣的弹性体改性沥青防水卷材。为此，十分有必要制定SBS改性沥青的标准。制定本标准的目的是为弹性体改性沥青防水卷材生产厂家控制卷材产品质量和技术监督部门、质检部门检测市场上弹性体改性沥青防水卷材的真伪提供技术依据：180

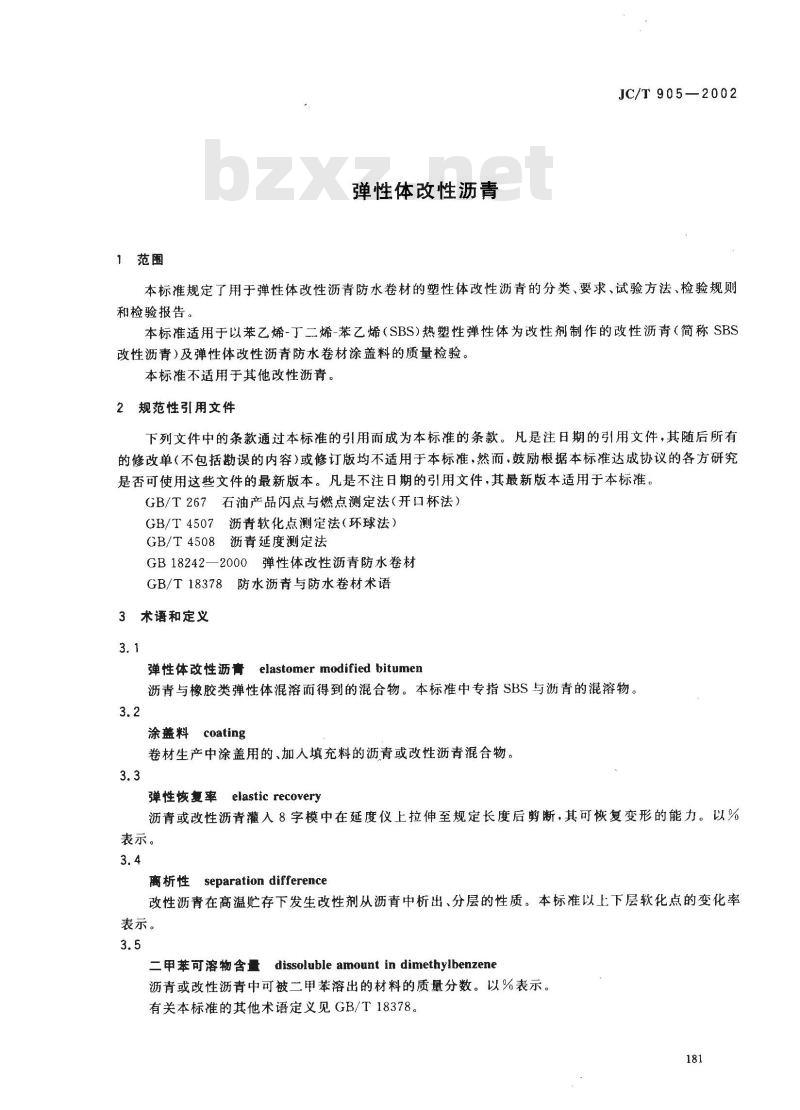

1范围
弹性体改性沥青
JC/T905—2002
本标准规定了用于弹性体改性沥青防水卷材的塑性体改性沥青的分类、要求、试验方法、检验规则和检验报告。
本标准适用于以苯乙烯-丁二烯-苯乙烯（SBS)热塑性弹性体为改性剂制作的改性沥青（简称SBS改性沥青)及弹性体改性沥青防水卷材涂盖料的质量检验。本标准不适用于其他改性沥青。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T267石油产品闪点与燃点测定法（开口杯法）GB/T4507沥青软化点测定法（环球法）GB/T4508沥青延度测定法
GB18242—2000弹性体改性沥青防水卷材GB/T18378防水沥青与防水卷材术语3术语和定义
弹性体改性沥青elastomer modified bitumen沥青与橡胶类弹性体混溶而得到的混合物。本标准中专指SBS与沥青的混溶物。3.2
涂蓝料coating
卷材生产中涂盖用的、加人填充料的沥青或改性沥青混合物。3.3
弹性恢复率elastic recovery
沥青或改性沥青灌入8字模中在延度仪上拉伸至规定长度后剪断，其可恢复变形的能力。以%表示。
离析性separation difference
改性沥青在高温贮存下发生改性剂从沥青中析出、分层的性质。本标准以上下层软化点的变化率表示。
二甲苯溶物含量dissoluble amount in dimethylbenzene沥青或改性沥青中可被二甲苯溶出的材料的质量分数。以%表示。有关本标准的其他术语定义见GB/T18378。181
JC/T905--2002

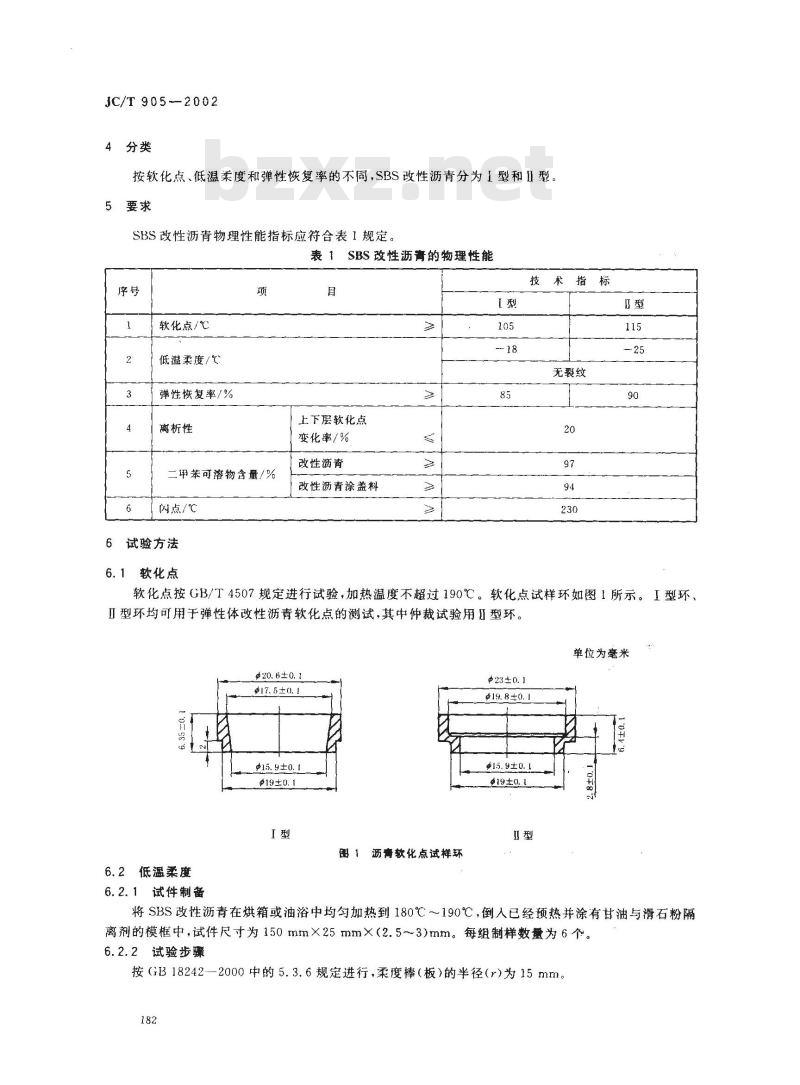

4分类
按软化点、低温柔度和弹性恢复率的不同，SBS改性沥青分为1型和Ⅱ型。5要求
SBS改性沥青物理性能指标应符合表1规定。表1
SBS改性沥青的物理性能
软化点/℃
低温柔度/℃
弹性恢复率/%
离析性
二甲苯可溶物含量/%
闪点/℃
试验方法
6.1软化点
上下层软化点
变化率/%
改性沥青
改性沥青涂盖料
技术指标
无裂纹
软化点按GB/T4507规定进行试验，加热温度不超过190℃。软化点试样环如图1所示。I型环、Ⅱ型环均可用于弹性体改性沥青软化点的测试，其中仲裁试验用Ⅱ型环。单位为毫米
Φ20. 6±0. 1
17. 5±0.
415.9±0.1
中19±0. 1
6.2低温柔度
6.2.1试件制备
图沥青软化点试样环
中23±0.1
单19.8±0.
15. 9±0. 1
将SBS改性沥青在烘箱或油浴中均勾加热到180℃～190℃，倒入已经预热并涂有甘油与滑石粉隔离剂的模框中，试件尺寸为150mm×25mm×（2.5～~3)mm。每组制样数量为6个。6.2.2试验步骤
按（GB18242--2000中的5.3.6规定进行，柔度棒（板）的半径（r）为15mm。182
6.3弹性恢复率
6.3.1试验器具
弹性恢复率试验仪：采用GB/T4508规定的延度试验仪JC/T 905—2002
弹性恢复率试模：采用GB/T4508规定的延度试验所用试模，但中间部分换为直线侧模，其形状和尺寸如图2所示。
单位为毫米
111.5 ~113. 5
6. 8 ~7. 2
中6, 5~~6. 7
R15. 7h ~ 16. 25
6.3.2试件制备
74. 5~75. 5
29. 7 ~30. 3
12. 9~~43. 1
图 2 弹性恢复率试模
101~66
将SBS改性沥青在烘箱或油浴中均匀加热到180℃~~190℃，灌人弹性恢复率试模中，两侧模先涂上一薄层甘油与滑石粉隔离剂，在室温下冷却30min后，用热刀将高出模具的沥青刮去，使沥青面与模面齐平，将试件漫人（25土0.5）℃水中保温。6.3.3试验步骤
6.3.3.1往延度试验仪水槽内注水，高度应浸没试件至少25mm，控制水温为（25士0.5）℃。6.3.3.2按GB/T4508规定，以（50土2.5）mm/min拉伸速度将已在（25士0.5）℃水中恒温1.5h以上的试件拉伸到100mm时停止拉伸。6.3.3.3停止拉伸后，立即将试件在其中部垂直于拉伸方向剪断，试件下垫一表面光滑的釉面砖或金属板，在（25土0.5)℃水中恒温静置1h后，立即将两个半截试件在釉面砖或金属板上轻移对接，至其尖端恰好接触，测量试件的残留长度X（mm）。6.3.4试验结果计算
弹性恢复率按式(1)计算：
E-(100-X)/100X100
式中：
E—一弹性恢复率，%；
试件的残留长度，mm。
以3个试件测试结果的算术平均值作为试验结果，计算精确至1%。6.4离析性
6.4.1试验器具
a）试样管：玻璃或铝制成.直径25mm，长150mm，一端开口；b）电热干燥箱：温度范围（0～300)℃，精度士5℃；c）冰箱。
6.4.2试样制备
（1）
JC/T905—2002
6.4.2.1将试样管洗净、干燥，在试样管内壁涂上一薄层甘油与滑石粉隔离剂，装在支架上或竖立在烧杯中。
6.4.2.2将SBS改性沥青样品在180℃~190℃的烘箱或油浴中加热到熔化，搅拌均匀，灌人试样管中，高度不小于120mm,将开口端塞上橡皮塞或用铝箔封严。6.4.3试验步骤
6.4.3.1将试样管连同架子或烧杯放人（163士5)℃的烘箱中，恒温静置24h。6.4.3.2将试样管小心取出，放人已调至一10℃～－20℃的冰箱中，保持试样管在竖立状态约1h，使改性沥青迅速冷凝为固体。
6.4.3.3将试样管去除玻璃或铝壳后，截成相等三段，将上、下段沥青试样在180℃～190℃的烘箱或油浴中分别加热熔化，并搅拌均匀，灌人软化点试模中，测定上、下段试样的软化点。6.4.4试验结果计算
按式(2)计算上、下段沥青在离析试验后软化点变化率：D=(△T/T)X 100
式中：
D.、下层沥青在离析试验后软化点变化率，%；△T上下段改性沥青软化点差，℃；.改性沥青原始软化点，℃。
以两次平行试验的算术平均值作为试验结果，计算精确至小数点后1位。6.5二甲苯可溶物含量
6.5.1溶剂
二甲苯：化学纯。
6.5.2试验器具
a）分析天平：感量0.1mg。
b）沥青抽提器：如图3。
单位为毫米
3-1\磨口（内）
管式最球式
4寿口（外）
3-\磨口（外）
冷凝器
图3沥青抽提器
抽提器
c）电炉：1000W或1500W。
d）油浴锅：l000mL。
e）电热燥箱：温度范围（0～200）℃，精度土5℃。f）定量滤纸：直径不小于150mm。g）箱式电阻炉：温度范围(0~1000)℃。h）称量瓶：$70mm×50mm。
i）瓷质埚：100ml。
6.5.3SBS改性沥青中二甲苯可溶物含量试验步骤JC/T905—2002
6.5.3.1取定量滤纸1张，置于沥青抽提器中，用二甲苯为溶剂回流抽提2h~3h，取出后待滤纸上的溶剂在空气中挥发后，将滤纸与称量瓶放在（150士5）℃的烘箱中干燥1h，立即将滤纸放人称量瓶中，盖上称量瓶盖，然后放在干燥器中冷却，约30min后，准确称出滤纸和称量瓶的合计质量（A。），准确至0. 2 mg(下同)。
6.5.3.2取SBS改性沥青样品2g～3g放在已称量滤纸中，包裹严密，置于称量瓶中，称出滤纸、改性沥青和称量瓶合计质量（A,）。6.5.3.3将包裹有改性沥青的滤纸包置于沥青抽提器中，取40~50倍沥青样品质量的二甲苯装入锥形瓶中，对样品进行回流抽提，油浴温度约为160℃，至下滴溶剂为无色时继续抽提至少30min。抽提过程中注意翻动滤纸包，使可溶物完全溶解。6.5.3.4抽提结束后，将滤纸包取出，待滤纸上的溶剂在空气中挥发后，与称量瓶一并放人（150土5）℃的烘箱中干燥1h，然后将滤纸包放人称量瓶中盖上瓶盖，立即放人干燥器中冷却30min。准确称出称量瓶、滤纸及不溶物合计质量（A2）。6.5.3.5改性沥青中二甲苯可溶物含量按式（3)计算：D,-[(A, -A2)/(A, -An)×100
式中：
D.-改性沥青中二甲苯可溶物含量，%;A。—滤纸和称量瓶合计质量，g；A——滤纸、改性沥青和称量瓶合计质量，g；A2---滤纸、不溶物及称量瓶合计质量，g。（3）
以两次平行试验的算术平均值作为试验结果，精确至0.1%.两次平行试验差值应不大于2.0%。6.5.4SBS改性沥膏涂盖料中二甲苯可溶物含置试验步骤6.5.4.1取不含撒布料及其他隔离材料、胎基材料的SBS改性沥青涂盖料2g~3g，置于已按6.5.3.1处理并已称取质量的滤纸（A。，含称量瓶质量）中，称取改性沥青涂盖料、滤纸、称量瓶的合计质量（B，）。6.5.4.2将滤纸包按6.5.3.3方法处理后，称出抽提后含不溶物的滤纸包和称量瓶的合计质量（B2）。6.5.4.3将滤纸包置于已经105℃土5℃干燥1h并已称取质量的埚（C，）中，将埚及其中的滤纸包置于箱式电阻炉中，升温至600℃灼烧2h，待炉温降至100℃，取出蜗放人干燥器中冷却30min，然后称取灼烧后埚的质量（C,）。
6.5.4.4SBS改性沥青涂盖料中二甲苯可溶物含量，按式（4)计算：D, [(B, -B,)/(B +C, -Aa-C )]X100-*式中：
D一一改性沥青涂盖料中二甲苯可溶物含量,%；A\-—-滤纸和称量瓶合计质量，g；B.—滤纸、改性沥青涂盖料和称量瓶合计质量·g:B--滤纸、不溶物及称量瓶合计质量，g；Co—埚的质量·g；
：（4）
JC/T905—2002
Ci-——灼烧后埚的质量·g。
以两次平行试验的算术平均值作为试验结果，精确至0.1%，两次平行试验差值应不大于3.0%。6.6闪点
按GB/T267规定进行试验，采用开口杯法。7检验规则
7.1检验分类
7.1.1生产检验：生产检验项目包括软化点、低温柔度和弹性恢复率。7.1.2型式检验：型式检验应对本标准第5章的要求全部进行检验。有下列情况之一者，应进行型式检验：a）新产品投产或产品定型鉴定时；b）正常生产时，每半年进行1次；c）当原料、工艺在生产过程中改变时；d）产品停产半年以上，重新恢复生产时；e）生产检验结果和前次型式检验结果有较大差异时；f）质量监督机构提出检验要求时；g）生产和使用单位对性能有争议需复检或仲裁时。7.2抽样
7.2.1SBS改性沥青与涂盖料生产抽样以同一制造条件、同一时间和地点生产的弹性体SBS改性沥青或涂盖料产品中随机取1kg试样。7.2.2SBS改性沥青防水卷材涂盖料抽样从同一规格、同一类型卷材产品中随机抽取1卷，用热刮刀去除布料及其他隔离材料，刮取纯净涂盖料1kg。
7.3判定规则
软化点、弹性恢复率、离析性、可溶物含量、闪点各项试验结果的算术平均值达到本标准规定的指标时判该项目合格。bzxZ.net
低温柔度6个试件，至少5个达到本标准规定指标时判该项目合格。型式检验和仲裁检验应采用A法。
8检验报告
报告应包括下列内容：
a）试样种类和来源；
b）软化点环的类型（I型、Ⅱ型）；c）低温柔性测试方法（A法、B法）；d）检测项目的检验结果；
e）检验日期和人员。
