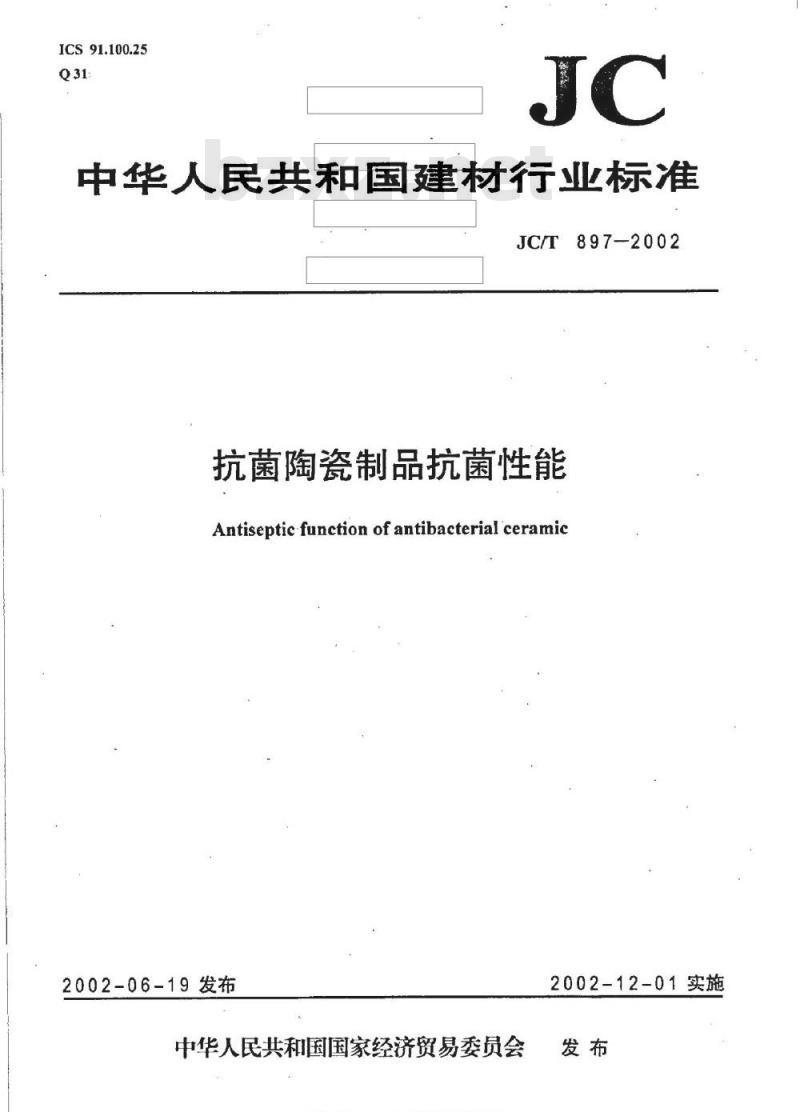

【建筑材料行业标准(JC)】 抗菌陶瓷制品抗菌性能

ICS91.100.25
中华人民共和国建材行业标准
JC/T897-2002
抗菌陶瓷制品抗菌性能
Antiseptic function of antibacterialceramic2002-06-19发布
中华人民共和国国家经济贸易委员会各类标准行业造料免费
2002-12-01实施
Jcrr897-2002
本标准规定了抗菌陶瓷的抗菌性能指标和抗菌性能检测方法。抗菌性能检测方法参照卫生部《消毒技术规范》（2000版）、GB/T4789.2—1994《食品卫生微生物学检验菌落总数测定》、FZ/T01021-1992《织物抗菌性能试验方法》及日本抗菌制品技术协会提出的“抗菌加工制品的抗菌性能试验方法”（1998年版）制订。
本标准由原国家建筑材料工业局提出。本标准由国家建筑材料工业局标准化研究所归口。本标准起草单位：中国建筑材料科学研究院、北京生物制品研究所、山东潍坊美林密业有限公司、山东诸城鲁钟建筑陶瓷有限公司、山东正元纳米材料工程公司、广东省微生物研究所、北京海淀区卫生防疫站。
本标准主要起草人：王静金宗哲梁金生唐巧英王洪亭范围
中华人民共和国建材行业标准
抗菌陶瓷制品抗菌性能
Antiseptic function of antibacterial ceramicJC/T897-2002
本标准规定了抗菌陶瓷的定义、产品分类、技术要求、检验方法和检验规则。本标准适用于抗菌陶瓷砖、抗菌卫生陶瓷及其他抗菌陶瓷制品。2定义
2.1抗菌陶瓷：表面具有杀灭细菌或/和抑制细菌生长的陶瓷为抗菌陶瓷。2.2抗菌：对活性有机体（如皮肤、粘膜）上微生物的防治。2.3功能面：大部分洗净面和部分可见面。3产品分类
抗菌陶瓷砖、抗菌卫生陶瓷及其他抗菌陶瓷。4技术要求
4.1产品对金黄色葡萄球菌平均抗菌率不小于90%4.2产品对大肠杆菌平均抗菌率不小于90%5检验方法
抗菌陶瓷的抗菌性能检验方法见附录A。6检验规则
6.1本标准技术要求为型式检验。6.1.1正常生产情况下，每年至少进行一次型式检验。6.1.2有下列情况之一时，应进行型式检验：a）新产品定型时；
b）产品异地生产时；
c）生产配方、工艺及原料有较大改变时；d）停产三个月后又恢复生产时。6.2组批规则与抽样方案
-6.2.1组批规则
6.2.1.1抗菌卫生陶瓷：以同种产品，同一级别实际的交货量500~3000件为一批，不足500件以一批计。
国家经济贸易委员会2002-06-19批准2002-12-01实施
Jcr897-2002免费标准下载网bzxz
6.2.1.2抗茵陶瓷砖：以同种产品，同一级别、同一规格实际的交货量大于5000m2为一批，不足5000m以一批计。
6.2.2抽样方法
抗菌率的检验采用一次抽样方案。试样应从提交检验的一批产品中随机抽取六个样本，三个样本检验用，三个样本封存备用。从检验用三个样本上各裁取试验所需尺寸（规格50mm×50mm）的试件二块，分别用于两个技术指标的检验。抗菌卫生陶瓷取样部位为产品的功能面。6.3检验结果的判定
检验结果达到本标准技术要求时，该批产品为符合本标准要求。如有一项检验结果未达到本标准要求时，该批产品为不符合本标准要求。JCT897-2002
附录A
（标准的附录）
抗菌陶瓷制品抗菌性能检测方法本试验采用平Ⅲ培养法，即将一定菌数接种到待检样品上培养作用一定时间，观察其菌落数（cfu），计算抗菌制品对细菌的抗菌率。A1设备和材料
A1.1恒温箱。
A1.2冰箱。
A1.3超净工作台：局部100级。
A1.4压力消毒锅。
A1.5干烤箱：0℃~200℃。
A1.6天平1/1000。
A1.7电炉。
A1.8，吸管：容量为1mL和10mL，精度为0.1。A1.9广口瓶或三角瓶：容量为500mL。A1.10平ⅢL：血底直径为90mm。A1.11试管：Φ18mmx200mm。
A1.12酒精灯。
A1.13试管架。
A1.14灭菌镊子、灭菌纱布。
75%酒精棉球。
灭菌PE薄膜（厚0.09mm~0.10mm）50mm×50mmA1.17L-棒。
毛细吸管。
A1.19细菌标准比浊管。
A2培养基和试剂
A2.1标准菌株：金黄色葡萄球菌ATCC6538、大肠杆菌8099或ATCC25922（应经国家药品当局批准或国家指定单位保管和分发）。A2.2营养琼脂培养基：营养琼脂三角瓶、营养琼脂中管斜面（琼脂含量1.2%），营养琼脂培养基配方（1000mL）及制法如下：
琼脂粉
酵浸粉
牛肉粉
12g，蛋白陈（2种陈）
3g，Nacl
蒸馏水1000mL，将除琼脂以外的各成分溶解于蒸馏水内，用0.1MNaOH调PH值至7.4，加人琼脂，分装烧瓶、封口，在103KPa的灭菌锅内灭菌15min。美标准行业造料
A2.3稀释液
JC/T897-2002
A2.3.185%生理盐水：1000mL热馏水中加人8.5gNaCl，溶解过滤，分装烧瓶、封口，在103KPa的灭菌锅内灭菌15min。
A2.3.:2磷酸缓冲液
溶液A：0.2MNa,HPO4，溶液B：0.2MNaH,PO4（72mLA+28mLB）混合+5gNaCI+1000mL蒸馅水。用0.1MNaOH调pH至7.0，在3个三角烧瓶中分别装100mL缓冲液，封口，在103KPa的灭茵锅内灭菌15min。
A2.4试品
按6.2.2的规定取试件六块用于两个菌种的检验，洗净、消毒备用。A3操作步骤
A3.1检验程序
启开标准菌袜
接种营养琼脂斜面
适宜溢度36℃±1℃培养18h~20h刮取菌种比浊
稀释成适宜浓度菌液
选择1~2个适宜稀释度取0.5mL滴于样品表面36℃±1℃培养24h
用稀释液冲洗样品上菌液
蘭液稀释
取适宜的浓度（5千~1万个菌/mL）菌液0.1mL接种于营养琼脂平Ⅲ
36℃±1℃培养24h
荫落计笋（cfu）
A3.2操作方法：
A3.2.1启开标准菌株以无菌操作将冻于的菌株尖部火焰加热后，用无菌吸管滴一滴灭苗生理盐水，使其尖部出现裂纹，再放人八层灭菌纱布中轻轻折断，加人0.1mL左右生理盐水溶解后，接种于试管中营养琼脂斜面上3~4支，置36℃±1℃恒温箱中培养18h~20h为代，放置2℃~8℃保存备用。A3.2.2取第一代菌种直接接种营养琼脂斜面，于36℃±1℃培养18h~20h，连续传至第三代作为试验用菌种，如发现有杂菌者不得使用。A3.2.3制备菌液：将菌种刮下稀释至与细菌标准比浊管浓度相同，即为5×10°个菌/mL。JC/T897-2002
A3.2.4用上述菌液稀释成1.0×108个菌/mL后，进行10倍系列稀释10-1~10-不同浓度菌液。A3.2.5取上述10-稀释度（即1000个菌/mL）菌液0.1mL直接接种于营养琼脂平Ⅲ中（需经36℃±1℃培养24h，平血无杂菌者），共做3个平耻于36℃±1℃培养24h，菌落数为0h菌落数。A3.2.6取上述103稀释度（即100万个菌/mL）菌液0.5mL分别接种于50mm×50mm的试件表面并铺平，用保鲜塑料薄膜覆盖试件表面，保持湿度90%以上，使试件表面菌液经24h后不干。置36℃1℃恒温箱中培养24h。
A3.2.7“0”接触时间制取菌样：接种后，立即取试件，用稀释液将试件上的菌充分冲洗，混合均匀后按1：10作10倍递增稀释分离，置36℃±1℃恒温箱中培养24h。A3.2.8取培养24h后的试件，用9.5mL生理盐水分别将试件及保鲜膜上的菌液冲洗到灭菌平Ⅲ中，混合均匀后稀释成5000~10000个菌/mL。A3.2.9在5000~10000个菌/mL之间选1~2个适宜菌液浓度，各取0.1mL作菌落数（cfu）计算。每个稀释度接种营养琼脂平Ⅲ三个，于36℃±1℃培养24h观察结果。A4菌落数（cfu）计算
A4.1平Ⅲ菌落数的选择
选取菌落数在30~300之间的平皿作为菌落总数测定标准。一个稀释度使用三个平血，应采用三个平皿菌落数平均值，其中一个平Ⅲ有较大片状菌落生长时，则不宜采用，而应以无片状菌落生长的平血作为该稀释度的菌落数，若片状菌落分布不到平皿的一半，而其余一半中菌落分布又均匀，即可计算半个平Ⅲ后乘2以代表全Ⅲ菌落数。A4.2菌落计数方法
作平血菌落数（cfu）计算时可用肉眼观察，必要时可用放大镜检查，以防遗漏。然后记录每个稀释度每个乎Ⅲ的菌落数（cfu），求出三个平Ⅲ平均菌落数（cfu）。A5结果计算
抗菌率（%）=B=4×100
式中：A—-24h培养的试件上的菌落数：B——“0”接触时间试件上的菌落数。A6检测报告
a）检测用菌种；
b）所用试件数目；
c）平均抗菌率；
d）检测日期。
中华人民共和国
建材行业标准
抗菌陶瓷制品抗菌性能
Antiseptic function ofantibacterial ceramicJCT897-2002
中国建材工业出版社出版
国家建筑材料工业局标准化研究所发行新华书店北京发行所发行各地新华书店经售机械科学研究院标准出版中心印刷版权专用不得翻印
开本880×12301/16印张1/2字数10,0002002年12月第一版 2002年12月第一次印刷书号：1580159·032
编号1203
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
