【建筑材料行业标准(JC)】 玻璃纤维增强水泥(GRC)外墙内保温板

中华人民共和国建材行业标准
JC/T B93-2001
玻璃纤维增强水泥（GRC）外墙内保温板Glassfiber reinforced cement inside insulation panelfor the exterior wall
2001-12-29 发布
中华人民共和国经浒易委员会
2002-06-01实施
JCT893—2001

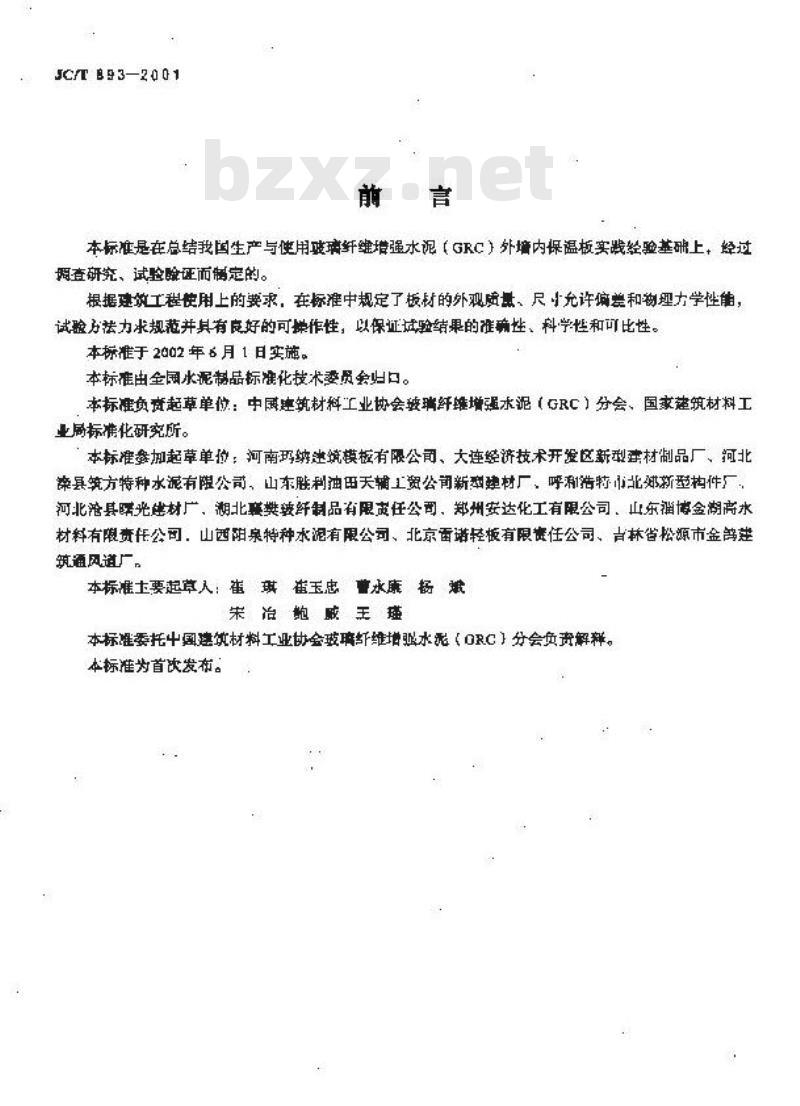

本标准是在总结我国生产与使用玻璃纤维增强水泥（GRC）外墙内保温板实践经验基研上，经摄查研究、试验证面需定的。
根据建效工程快用上的署求，在标准中规定了板材的外观随量，尺充许偏差和物理力学性角，试验方诺力求规范并具有良好的可作性，以保证试验结果的难确性、科学性和可比性。本标准于2002年6月1日实施。
本标准由全国水泥制品标准化技术委员会归口。本标准负资起草单位：中展座筑材科工业协会玻璃纤维增强水泥（GRC）分会、国求建筑材料工业局标准化研究所。
本标准叠加起草单位：河南玛纳建筑模板有限公司、大连经济技术开发区新型建材制品厂、河北案县筑方特种水泥有限公司，山东胜利油日天辅工资公司新型塑材厂，呼浩特市北娜新型构件厂，河北港县曙光幽材广，潮北襄樊骏纤制品有限英任公司，郑州安达化工有限公司、山东淄博金湖高水材料有限责任公司．山西阳泉特种水泥有限公司、北京画诺轻板有限资任公司、吉林省松源市金鸽兹筑通风道广。
本标准主要起草人：崔琪准玉患营水康坡冶鲍戚王瑾
本标维委托出国建筑材料工业协会玻璃虾维增驶水彩（ORC】分会负免资解群。本标准为首次发布。免费标准bzxz.net

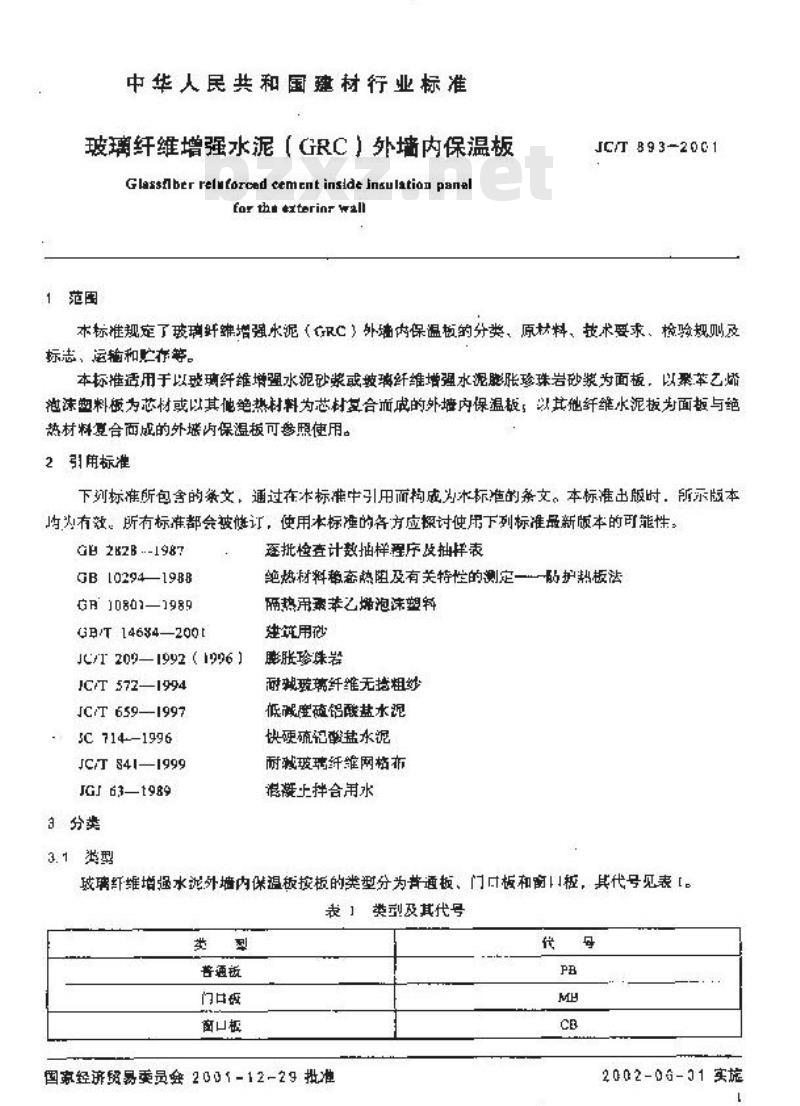

中华人民共和国建材行业标准
玻璃纤维增强水泥【限C外墙内保温板Glassfiber relnforond cement inside insulation panalfar tha exterinr wall
1范图
JC/T893-2001
本标准规定了玻璃好维增强水泥（GRC）外墙内保温板的分类、原材料、技术要求、检验规则及标志、运输和贮存等。
本标适用于岛璃纤锥增罩水泥砂浆或玻璃纤维增强水泥膨胀珍珠岩砂浆为面板，以聚苯乙烯泡沫塑料板为芯材或以其他绝热材料为芯材豆合成的外墙内保温板，以其他纤维水泥板为面板与绝热材料复合面成的外塔内保温板可参照使用。2引标准
下列标准所包含的条文，通过在本标准中引用而构成为标追的条文。本标准出版时，所示版本均为有效。所有标准都会被订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GE282B-1987
GB 0294—1988
GF10801—1989
GE/T14634—200t
JC/209—1992（1996）
JC/T 5721994
JC/T 6591997
5C 714-1996
JC/T841—1999
JGJ 63—1989
3.1类型
逐批检查计数描样程序及抽表
绝燃材料稳森缺阻及有关特性的测定一护势板法隔热用柔苹之烯泡沫塑料
建筑用痧
膨胀珍珠岩
耐溅玻璃纤维无境粗纱
减度殖铝酸盐水混
快硬硫拍酸盘水泥
耐减玻璃纤维网枯布
滤凝上拌合用水
玻璃纤维增强水泥外墙内保温板按板的类型分为普通板，门板和窗板，其代号见表【。表1类型及其代号
善通板
窗口板
图享经济贸易委员会2001-12-29批准PB
2002-06-1实施

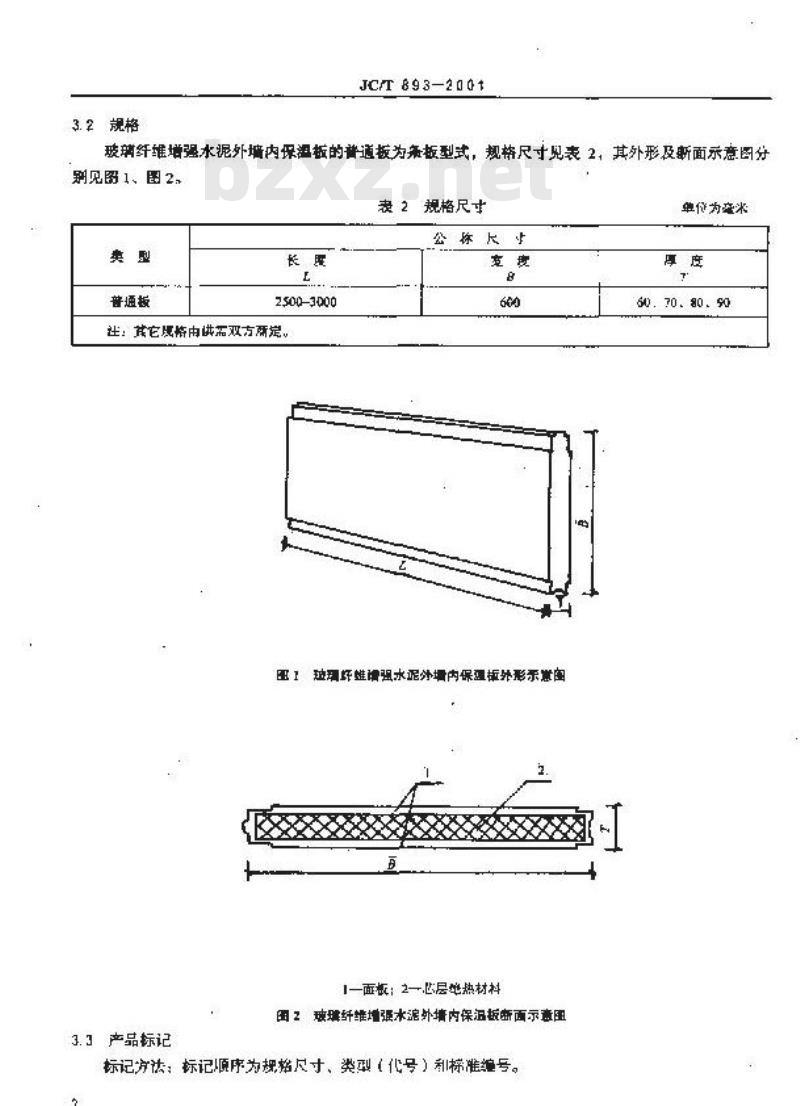

3.2规格
JC/T893-2001
玻纤维增强水泥外墙内保温板的普通扳为条板型式，规格尺寸见表2，其外形及新面示意图分别见图1、图2元
表2规格尺寸
普通板
2500-3000
注：茂它履格由烘需双方两定。公你尺
围1逊璃虾雄增强水泥外增内保温板外形系邀图雨
—面板：2比层丝热材料
田2璃琪纤维增强水外墙内保温板断面示查围3.3产品标记
标记方法：标记源序为规格尺寸、类型（代号）和棕准编号。3
单供为童米
60).70.80.90
JCrT899-2001
示例：玻璃纤维增强水混外墙内保温板，长度2800血m，宽度600mm，厚度60m，酱通板标记为：
GKC2800×600×60PBIC/T893—20014原材料
4.1水泥：应采用符合JC/T659或JC714规定的硫铅翻盐水泥4.2独璃纤维：应采用符食IC/572规定的谢碱玻璃纤维无抢粗纱或符合IC/T841规定的耐碱玻璃纤维网格布。
4.3集料：宜采用符合GB/T146B4规定的砂感符合JC斤209规定的晓账珍株岩，4.4绝热料料：来用阻燃型（ZR）聚莱乙断泡塑料板，应符合GB10801的规定，体积度不小于15kg/m：其他绝热材料应衍合相应标准的规定。4.5水：宜采用符合JGJ63规定用水。5技术要求
5. 1外观质量
外增内保温板的外规质量应符合表3的规定。表3外现质盘
拒面外要迁维，世通载蚊
板面裂纹
好气引
缺萨掉角
5.2尺寸允许偏差
长度30 ,不多于 z
充许缺陷
长径或5 mm，踩度多2mm，不多于1心处深度10mm，宽度我20mum，长度e30mm，不多于2处外均内谋温板的尺式充许差应符表4的规定。表4尺寸允许情差
充许偏差
物理力学性能
外墙内保温板的势理力学性能应符合表5的愿定厚
表5物理力学性能
气于面密座，kem
抗折荷就，N
抗冲击性
控验项目
主断解热明，（㎡·K）/W
面板干输些。%
鼓格面积座，%
T-80 rara
7-90mm
板面平整度
技术指标
单为老米
对角蛾差
冲击3次，无开裂等敏坏规象
6试验方法
JC/T893-2001
样品试验时的龄期应人于14d。试验用仪器设备及量具见表6。表6仪器设备及盘具
期直尺
游标卡尺
抗折驱机
外径下分尺
61外观质量
6.1.1盘其：钢直尺，游标卡尺。6.1.2测定方法
测范围
0mm-300mm
0m~200mm
mm-5mm
0.01 mm-10 mm
0 kg~500 kg
175 mm-200 mm
外度值取物度
#宽0.02arr
病度 0.03 mnl
精0.01mm
日测板的外观是售有外露纤靠、贡通裂纹、表面裂效、蜂离气孔和缺核掉角等：用钢直尺和游标卡尺测量。
6.2 尺寸偏差
6.2.1具：举尺，钢真尺，谢标卡尺，寒尺，2前靠尺。6. 2. 2测定方法
）长度：用卷尺测量，距板两边100mm平行于板边答测1值，取2个测盘俏中与规格尺寸中公称长度指差较人的数筐为检测教值，该数值与公称长度之差为长度偏差，精确率「mm。6）宽：用准尺副量，距板两端100mm平行于板端各测1值。联2个测因值中一规格！十中公称宽度相差较大的数值为检测值，该数值与公称宽变之差为宽度偏差，精响点；mmc）厚度：用游标卡尺测量，距板两边、两赠各50mm交会点各测」个值（4个值）.臣报两罪5umm与拟向中心线交会点各测1值（2个慎），取6个副量值中与规格尺寸中公称厚定剂差最人的效值为检测数值，该数值与公称厚底之差为率度偏差，精确至0.1mm，）表面平整度；用2靠尺和意尺沿板的两条对角载分别测量，记录荒尺与板面最大间离的数值，取2个测录值中的较大值为检测数值，摘确至0.1mm。）对角我差：用卷尺测量两条对加线长度，取其差值为检测数值，精确至1mm。的3物理力学性能
6.3.1气干面密度
6. 3. 1. t仪器：台种。
6.3.1.2测定方法
FC/T893-2001
取整块板试验，将在通风于燥的毫内放置3山，用台秤称量板的质量，接式（1）计其钜的气工面谢度，取二缺板的算术平均,为检测效值，精确至1kgm。P-G/[I-B?
气千面密度，kg/m\：
C板质盘，kg;
Z—板长度， m;
B板宽度，m.
6.3.2抗折荷戴
8.3:2.1仅器设备
抗折试验机：试验机具有调速装直，可匀速加截。加貌装置如图3，加载杆成平行于支座，加杆与支座的长度应大于板的宽度。门
图3抗折荷散加荷兼量
6.32.2用选行完气干面密度试验的三块整板作为扰折试整的试件6.3.2.3测定方法
将板乎量于两平行支座上，便板中心线与加载杆中心线鱼食，两支座间跨距为1200mm：加载打作用于板面的万应垂真于板的划边，均匀加载，控制试件在15s-459内断裂，记录板断裂时的大荷载（表盘读数演去板自重），精确至10N，取一块板的算术平均值为检测整值，6.3.3抗冲齿性
6.3.3.1取一整板作为抗院击试验的试件，6.3.3.2定方法
游板水平支承于文距为100mm的两条木按上，木按截面尺寸为50mm×50mm，长度大于板的宽度，用孕袋在板中部上方、垂真高度500mm处自由落下冲击3次，检查板是否有开裂等破坏现象。垂育高安从货部至板被冲齿面之问的臣离，砂的底部直径为2001001，高度为400m而，装入净的痧子，子与独袋的总所最为（10±0.05）k够。8.3.4主断面热阻
按GB10294方法测定保温板的主断面热阻，6.3.5面板干缩率
6.3.5.1仪部：外径千分尺，
6.3.5.2从保滤板上切取面板作为试件，试件尺寸为80mm×180mm，取三个试件。在试件的任意边臣板边20拍m处划出测旦标线，粘贴厚度为3mm-5mm，直径为8m的铜测头或不锈钢测头，4。
6.3.5.3测定行法
JC/T893-2001
图4面板干缩率试件示意围
单位为通米
将试件在温度为（20±3）的水中没泡24h，取出，用显毛巾擦十表曲水分，分别测望2对测头之间的长度，记为L然后将试件置于温度（20±2%，相对湿度55±5）%标准空气于操试验室内，别测量两对测头之间的长度，记为每陈24h测量1次，直垒连续2d的测长读数波动值小于0.0mm，跨式（2）计算干缩率。，结果以三个试件共6个数据的算尽平均值表示，精确至小数点后三位。
式中：8一
一于缩牵，%，摘确至小整点后兰位：t一两个酬头之和，ma，精确至0.0lmm:L试件切始长度，mm，精确至.UEmm：L4试件干燥后长度，mm，精确至0.00lmm。6.3.6热桥面租率
6. 3. 6.1量具：游标卡尺。
6.3.6.2测定方法
从抗折试件获坏后的横断面上分别测量保温板的边助点，和中部曲的究度，助的总宽度占极究度的百分比即为保温扳的热析而积，按式【3）计算，结果以三个试件的算术平均慎表示，精确至小数点后一位。
式中：专热桥面积率，，糖铺至小数点后一位：6,一边肋宽度,nm,糖确至 0.1 mmb—中部助宽度mm，精确至0.1mm;B板宽度，mm，精确至1mm
7检验规则
7.1检验分类
JC/T893-2001
产品检验分为出厂检验和型式检验两类。7. 1. 1 出广检龄
产品出厂检验项耳包括5.1和52中的全部规定以及气干面密度、抗冲击性，了.1.2、型式检验
产品型式检验须目为第5章的全部内容：型式检验的条件为：&）试制的新产品进行投产鉴定时；b）产品的材料、配力、工艺有重大改变，可能影响产品性能时：）连续生产的产品每一年或坐产10万㎡时止）产品停产半年以上，恢生产后：e）出厂检验结果与上次型式检验结果有较大差异时：F用户有特殊要求时：
）质量监督检验机构提出进行型式检验时，了.2摘样方达
7.2.1出厂检验拍样
检验外观质盘和尺寸允许偏差的样品按GB2828中正带二次抽样方案抽敢，如表了。检验气千面密度和抗冲击性的试件从外观质量合格的样品中按试验要求避机抽取。表？产品二次抽样方牵
推范利
t51-280
281-500
501-1200
1201-3200
321-100
7.2.2型去检验抽样
样本大小
合格划定数
不合挤判定款
检验外观质盘和尺寸允许偏差的样品按GB2828中正常二次抽样厅案抽取，如表7：抢验物理力学性能的试件从外现质呈合格的样品中按试验要求随机抽取4件样品作为检验样，同时随机抽取6样品作为验样。
73判定规测
7.3.1外观质量和尺寸充许偏差
JC/F 893-2001
7.3.1.1根据单个样品的检验绪果，差受检样品的外观质量和尺寸允许侧差均符合5.1，5.2中相应规定时，删判该样品合格。若受检样品的外恢所量和尺寸允许偏差有1项或多于1项不符合5.1、3.2中相应规定时，则判该样品不合格。7.3.1.2根据样本检验销果，若在第一样本（,）中不合格样品数小于或等于表7中第-一合格判是数（A，），则判该批产品合格。若在第一样本（\）中不合格并品数大于或等于表7中第一不合格判定效（），则判该批产品不合格。若在第一样水（n）中，不合格样品整大于第-合格判定数（4，）而小于第一不合格判定数（R），剩抽第二样本（历）进行检验：若在第一和第二样本中的不含格样品数总和小于变等十第二合判定数（A，），则冲该批产品合格，著在第一和第二样本中的不合格样品数总和大于或等于第二不合格判定数（R，）则判该批产品不合格。7.3.2物理力学性能
7.3.2.1出厂验
若受检样品的物理小学性能符合5.3中气于面密度和抗冲击性规定时，叫判该批产品合格：若2项均不合格，则判该批产品不合格：若有1项不合格，再从源批量中加倍抽取不合格项月的样品逆行验，若符合5.3中相应规定则判该批产品合格，若仍不符5.3中相应规定则判该批产品不合格。7.3.2.2型式检验
若受检拌品的物埋力学性能均符合5.3中相应规定时，则该批产品合格；若有2项或2项以上不含格，则判该批产品不合格：落有一项不合格，采用验样品对不合格项目进行加倍复验，着复验合格，别判该批产品合格。抗折荷截不得支验。8标志、出广合格证
8.1标志
在每十产品的一端用不掉色的靓色标明生产」名称、生产日期、产喆标记等。8.2出广合格证
凡经检验合格的产品，应填写出厂合格证。发货时，将出广合格证随同发货单提供给用产，其中成包括：
a）合格征编号：
b）生产厂名称及厂址；
）产品标记、数量与生产日期等：d）产品性能检验结果：
。）生产广检验部门及检验人员签名益章。日运输与购存
9. 1运输
产品应侧立搬运，禁止平指。运输过程中应牌其阴立固定，以减少撞，避免础坏或证形，雨天B
送输应速盖，防止游禄
JCT 8932001
堆放场地应坚实平坦，千燥通风，助止使蚀介质和而水侵害。不同规格的产品应分别堆放，板下设10m×10m日方木2~3道，应采用侧立力式，板面与铅垂面的来角不应大于15°，堆长按单块板的长魔，难敢高度不应超过两层。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
