【建筑材料行业标准(JC)】 低碱度硫铝酸盐水泥

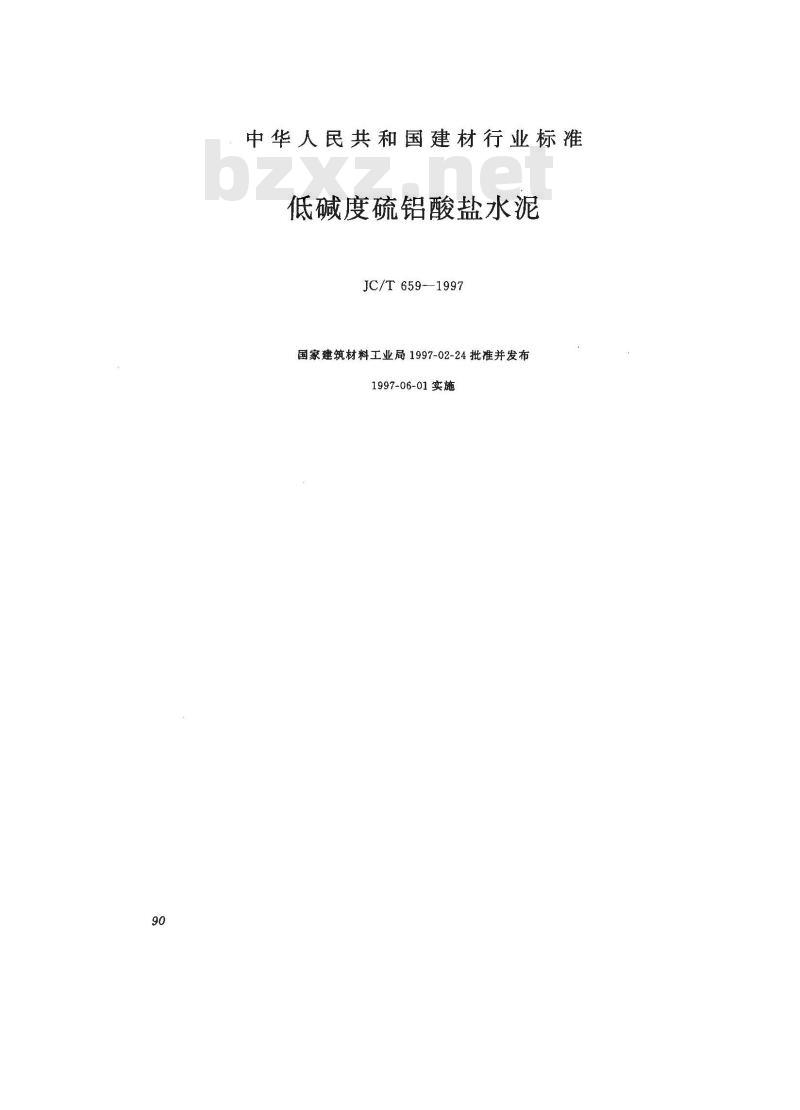

中华人民共和国建材行业标准
低碱度硫铝酸盐水泥
JC/T659-1997
国家建筑材料工业局1997-02-24批准并发布1997-06-01实施

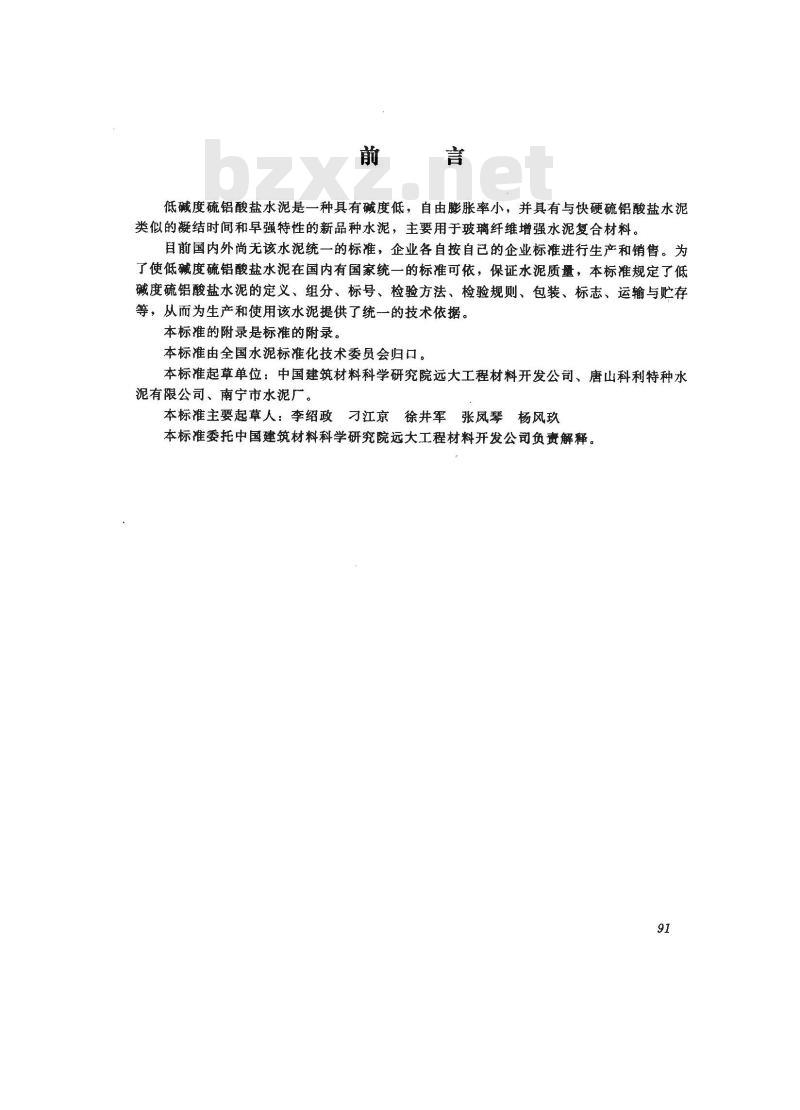

低碱度硫铝酸盐水泥是一种具有碱度低，自由膨胀率小，并具有与快硬硫铝酸盐水泥类似的凝结时间和早强特性的新品种水泥，主要用于玻璃纤维增强水泥复合材料。目前国内外尚无该水泥统一的标准，企业各自按自已的企业标准进行生产和销售。为了使低碱度硫铝酸盐水泥在国内有国家统一的标准可依，保证水泥质量，本标准规定了低碱度硫铝酸盐水泥的定义、组分、标号、检验方法、检验规则、包装、标志、运输与贮存等，从而为生产和使用该水泥提供了统一的技术依据。本标准的附录是标准的附录。
本标准由全国水泥标准化技术委员会归口。本标准起草单位：中国建筑材料科学研究院远大工程材料开发公司、唐山科利特种水泥有限公司、南宁市水泥厂。
本标准主要起草人：李绍政刁江京　徐井军张凤琴　杨风玖　本标准委托中国建筑材料科学研究院远大工程材料开发公司负责解释。91

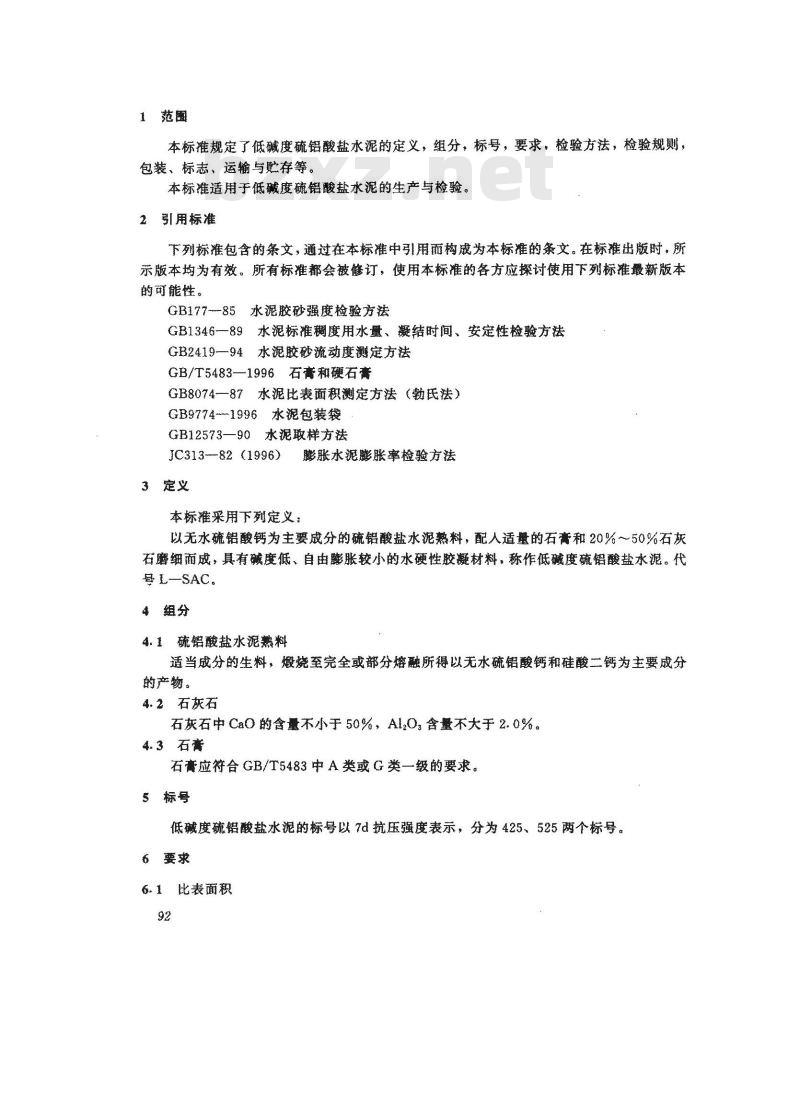

1范围
本标准规定了低碱度硫铅酸盐水泥的定义，纽分，标号，要求，检验方法，检验规则，包装、标志、运输与贮存等。
本标准适用于低碱度硫错戳盐水泥的生产与检验。2引用标准
下列标准包含的条文，通过在本标准中引用面构成为本标准的条文。在标准出版树，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB177-85水泥胶砂强度检验方法GB1346一89水泥标准稠度用水量、凝结时间、安定性检验方法GB2419—94水泥胶砂流动度溅庭方法GB/T5483—1996石膏和硬石膏
GB8074—87水泥比表面积测定方法（勃氏法）GB9774--1996水泥包装袋
GB12573—90水泥取样方法
JC31382（1996)
膨胀水泥膨胀率检验方法
3定义
本标准采用下列庭义：
以无水硫铝酸钙为主要成分的硫铝酸盐水泥熟料，配人适量的石膏和20%～50%石灰石磨细而成，具有碱度低、自由膨胀较小的水硬性胶凝材料，称作低碱度硫铝酸盐水泥。代号—SAC。
4组分
4.1硫铝酸盐水泥熟料
适当成分的生料，殿烧至完全或部分熔融所得以无水硫铝酸钙和硅酸二钙为主要成分的产物。
4.2石灰石
石灰石中Ca0的含量不小于50%，A1203含量不大于2.0%。4.3石膏
石膏应符合GB/T5483中A类或G类一级的要求。5标号
低碱度硫铝酸盐水泥的标号以7d抗压强度表示，分为425、525两个标号。6要求

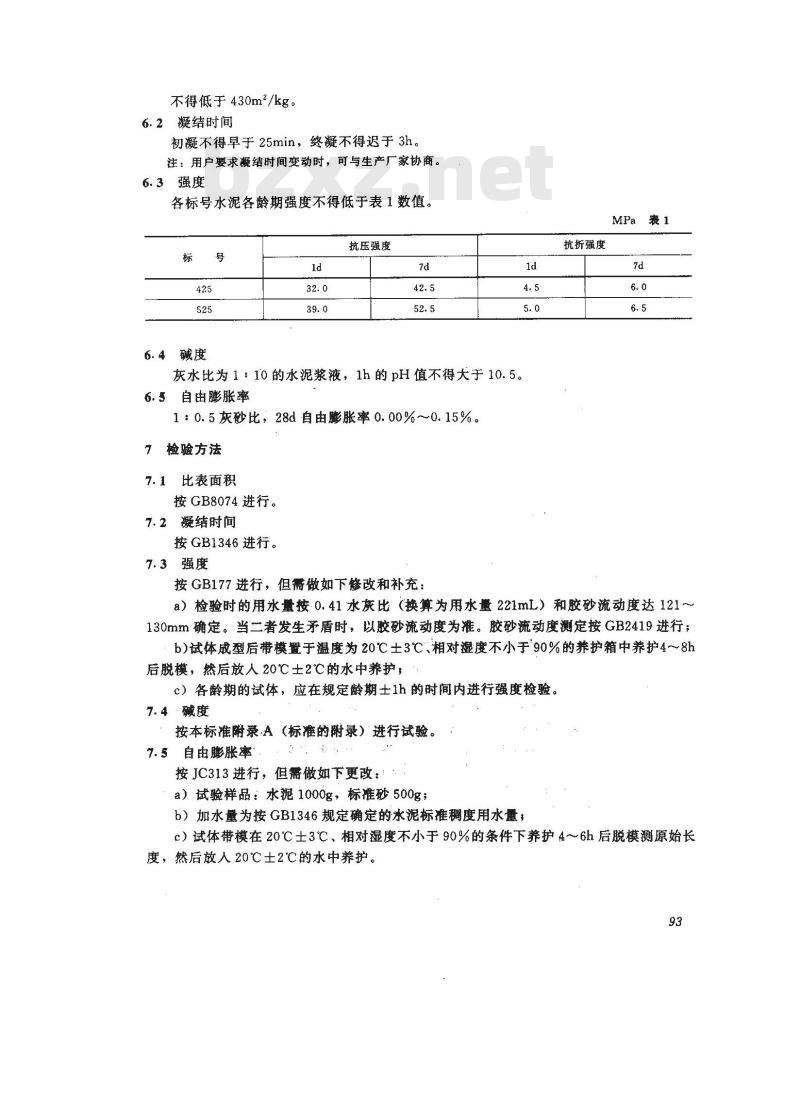

6.比表面积
不得低于430m2/kg。
6.2凝结时间
初凝不得早于25min，终凝不得迟于3h。注：用户要求凝结时间变动时，可与生产厂家协商。6.3强度
各标号水泥各龄期强度不得低于表1数值。标号
6.4碱度
抗压强度
灰水比为1：10的水泥浆液，1h的pH值不得大于10.5。6.5自由膨胀率
1：0.5灰砂比，28d自由膨胀率0.00%～0.15%。检验方法bzxz.net
7.1比表面积
按GB8074进行。
7.2凝结时间
按GB1346进行。
7.3强度
按GB177进行，但需做如下修改和补充：抗折强度
a）检验时的用水量按-0.41水灰比（换算为用水量221mL）和胶砂流动度达121～130mm确定。当二者发生矛盾时，以胶砂流动度为准。胶砂流动度测定按GB2419进行；b)试体成型后带模置于温度为20℃土3℃、相对湿度不小于90%的养护箱中养护4～8h后脱模，然后放人20℃土2℃的水中养护，c）各龄期的试体，应在规定龄期土1h的时间内进行强度检验。7.4碱度
按本标准附录.A（标准的附录）进行试验。7.5自由膨胀率
按JC313进行，但需做如下更改：a）试验样品：水泥1000g，标准砂500g；b）加水量为按GB1346规定确定的水泥标准稠度用水量，c）试体带模在20℃士3℃、相对湿度不小于90%的条件下养护4～6h后脱模测原始长度，然后放人20℃士2℃的水中养护。93

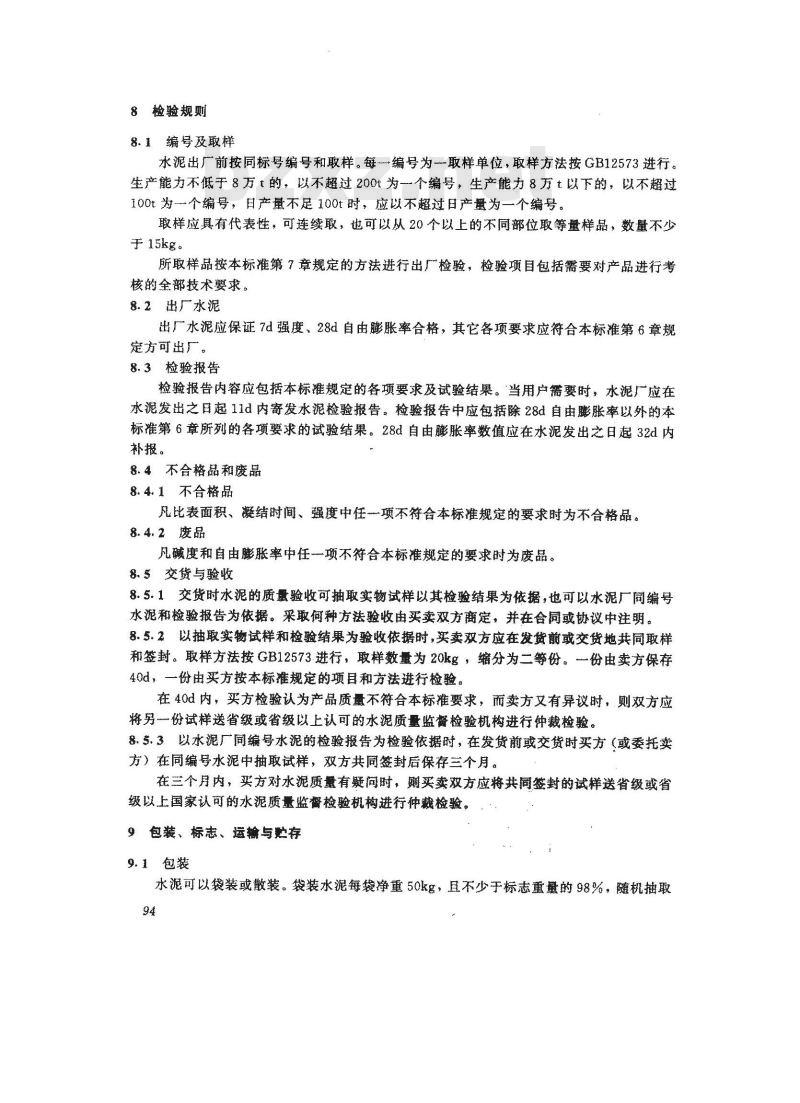

8检验规则
8.美编号及取样
水泥出广前按同标号编号和取样。每编号为取样单位，取样方法按GB12573进行。生产能力不低于8万t的，以不超过200t为一个编号，生产能力8万t以下的，以不超过100t为一个编号，日产量不足100t时，应以不超过日产量为一个编号。取样应具有代表性，可连续取，也可以从20个以上的不同部位取等量样品，数量不少于15kg。
所取样品按本标准第7章规定的方法进行出广检验，检验项目包括需要对产品进行考核的全部技术要求。
8.2出厂水泥
出厂水泥应保证7d强度、28d自由膨胀率合格，其它各项要求应符合本标准第6章规定方罚出。
8.3检验报告
检验报告内容应包插本标准规定的各项要求及试验结果。当用产需要时，水泥广应在水泥发出之日起11d内寄发水泥检验报告。检验报告中应链括除28d自由膨胀率以外的本标准第6章所列的各项要求的试验结果。28d自由膨胀率数值应在水泥发出之日起32d内补报。
8.4不合格品和废品
8.4.1不合格品
凡比表面积、凝结时间、强度中任项不符合本标准规定的要求时为不合格品。8.4.2废品
凡碱度和自由膨胀率中任一项不符合本标准规定的要求时为废品。8.5交货与验收
8.5.1交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥厂同编号水泥检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。8.5.2以抽取实物试样和检验结果为验敢依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为20kg，缩分为二等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。在40d内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将另份试样送省级或省级以上认可的水泥质量监餐检验机构进行仲裁检验。8.5.3以水泥厂同编号水泥的检验报告为检验依据时，在发货前或交货时买方（或委托卖方）在同编号水泥中抽取试样，双方共同签封后保存三个月。在三个月内，买方对水泥质量有疑问时，则买卖双方应将共同签封的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。．9包装、标志、运输与熟存
9.1包装
水泥可以袋装或散装。袋装水泥每袋净重50k客，且不少于标志重量的98%，随机抽取94
20袋，水泥总重量不得少于1000kg。如购货单位需要，包装容器的种类和包装重量可以改变。
水泥包装袋应符合GB9774规定。9.2标志
包装袋上应清楚标明工厂名称、厂址、商标、水泥名称、代号、许可证编号、标号、出厂编号、包装重量、包装日期及严防受潮等字样，并有明显的标志以与其它品种水泥的包装相区别。
9.3运输与贮存
水泥在运输与贮存时，不得受潮和混入杂物。应与其它品种水泥分别存、不得混杂。95
Al范围
附录A
（标准的附录）
低碱度硫铝酸盐水泥碱度测定方法本附录规定了以酸度计测定一定浓度的低碱度硫铝酸盐水泥浆液pH值的测定方法。以所测pH值的大小表示该水泥的碱度。A2仪器
自动显示酸度计，精度：土0.05pH。A3试样
取代表性水泥样品50g，在干燥器中密封保存待用。A4步骤
A4.1使用前应按规定对酸度计进行标定。A4.2称取10g水泥试样，置于200~300mL塑料瓶内，加入17~25℃蒸罐水100mL并放人个搅拌子，旋紧盖子以防止碳化。立即置于室温磁力搅拌器上搅拌1h，然后马上用快速定性滤纸在真空抽滤下快速过滤。A4.3将滤液置于50mL干燥烧杯中，立即在标定好的酸度计上出pH值A5结果处理
取三个平行试样pH值的算术平均值为检测结果，有效位数取小数点后一位。96
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
