【国家标准(GB)】 防护屏安全要求

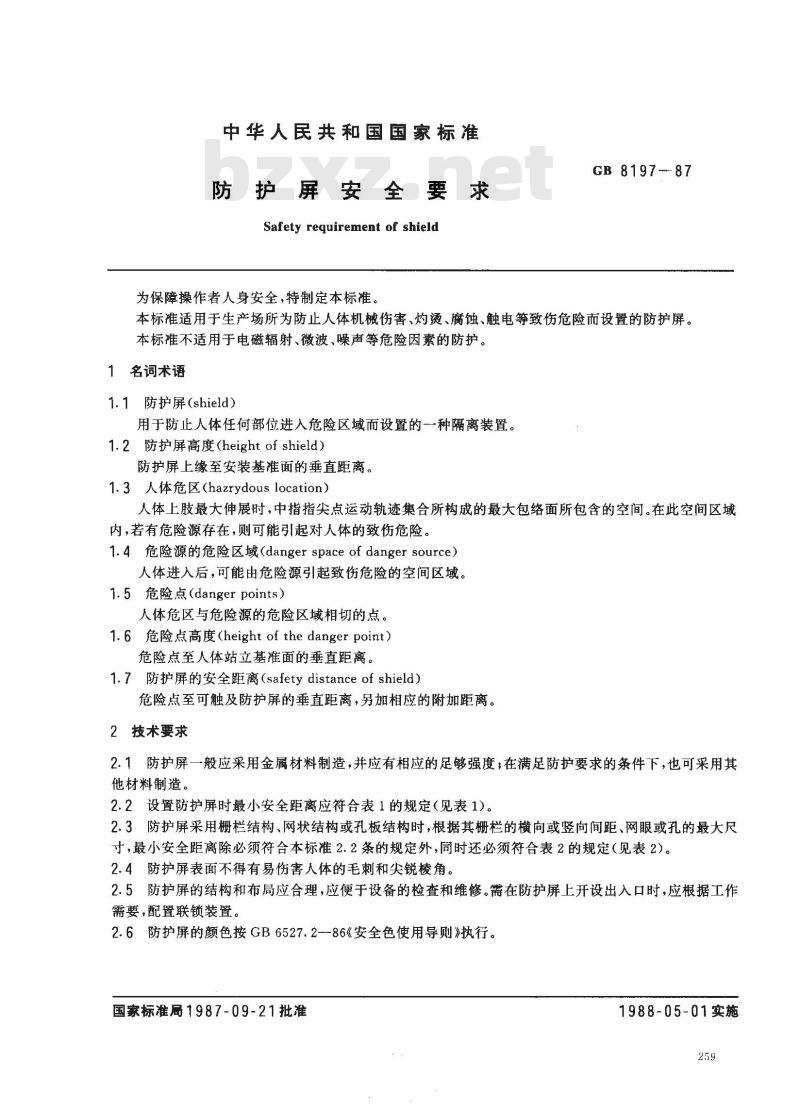

中华人民共和国国家标准
防护屏安全要求
Safety requirement of shield为保障操作者人身安全，特制定本标准。GB 8197--87
本标准适用于生产场所为防止人体机械伤害、灼烫、腐蚀、触电等致伤危险而设置的防护屏。本标准不适用于电磁辐射、微波、噪声等危险因素的防护。1名词术语
1.1防护屏（shield）
用于防止人体任何部位进人危险区域而设置的一种隔离装置。1.2防护屏高度(height of shield)防护屏上缘至安装基准面的垂直距离。1.3人体危区(hazrydous location）人体上肢最大伸展时，中指指尖点运动轨迹集合所构成的最大包络面所包含的空间。在此空间区域内，若有危险源存在，则可能引起对人体的致伤危险。1.4危险源的危险区域(danger space of danger source)人体进入后，可能由危险源引起致伤危险的空间区域。1.5危险点（dangerpoints）
人体危区与危险源的危险区域相切的点。1.6危险点高度（height of thedangerpoint）危险点至人体站立基准面的垂直距离。1.7防护屏的安全距离（safetydistance of shield）危险点至可触及防护屏的垂直距离，另加相应的附加距离。2技术要求
2.1防护屏一般应采用金属材料制造，并应有相应的足够强度；在满足防护要求的条件下，也可采用其他材料制造。
2.2设置防护屏时最小安全距离应符合表1的规定（见表1）。2.3防护屏采用栅栏结构、网状结构或孔板结构时，根据其栅栏的横向或竖向间距、网眼或孔的最大尺寸，最小安全距离除必须符合本标准2.2条的规定外，同时还必须符合表2的规定（见表2）。2.4防护屏表面不得有易伤害人体的毛刺和尖锐棱角。2.5防护屏的结构和布局应合理，应便于设备的检查和维修。需在防护屏上开设出入口时，应根据工作需要，配置联锁装置。
2.6防护屏的颜色按GB6527.2--86《安全色使用导则》执行。国家标准局1987-09-21批准
1988-05-01实施
点高度
栏间网
及孔的最大尺
安全距离
GB8197-87

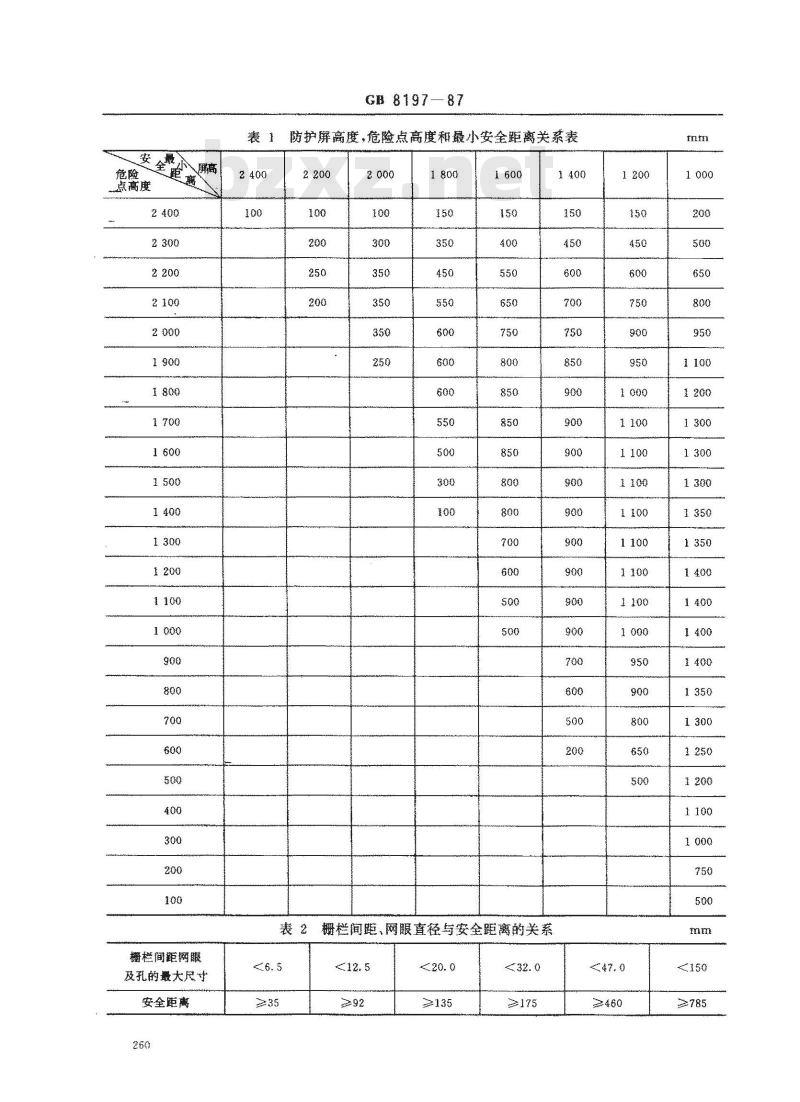

防护屏高度，危险点高度和最小安全距离关系表2 200
表2栅栏间距、网眼直径与安全距离的关系A6.5
≥135
主童星
他险点高
(mm）230
GB819787
附录A

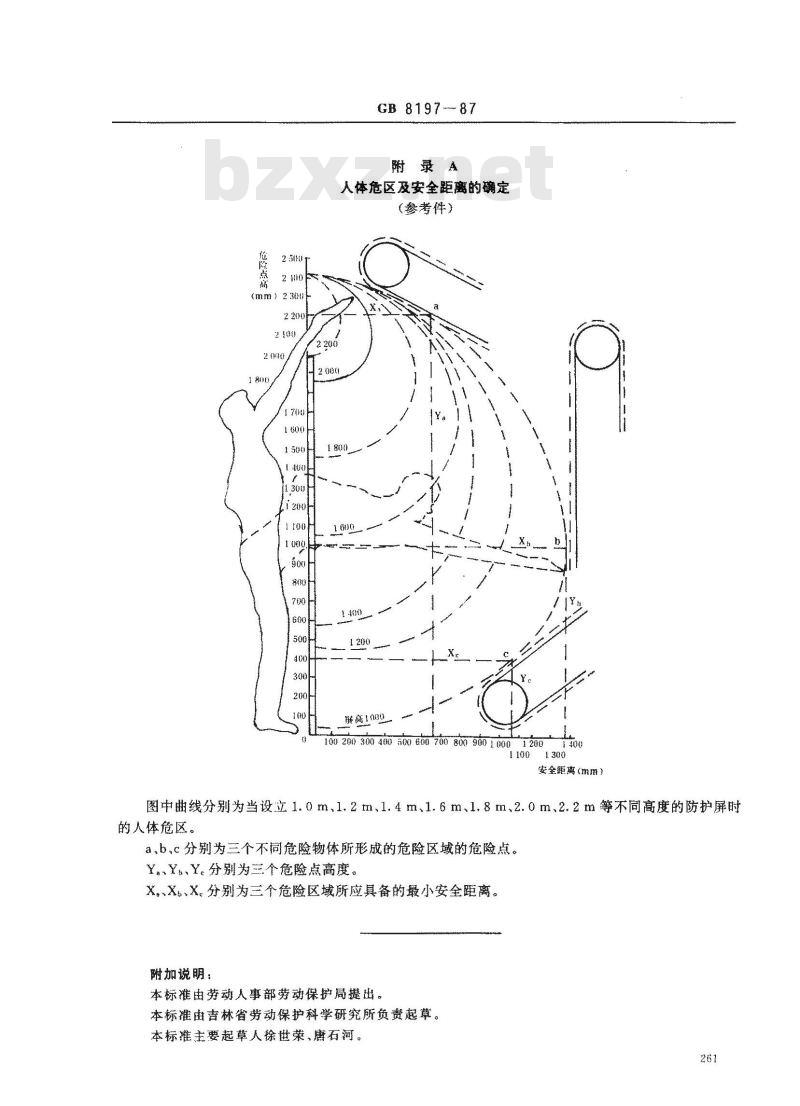

人体危区及安全距离的确定
(参考件）
屏高1000
50060070080090010001200
安全距离（mm）wwW.bzxz.Net
图中曲线分别为当设立1.0m、1.2m、1.4m、1.6m、1.8m、2.0m、2.2m等不同高度的防护屏时的人体危区。
a、b、c分别为三个不同危险物体所形成的危险区域的危险点。Y、Y、Y.分别为三个危险点高度。X，、X，、X。分别为三个危险区域所应具备的最小安全距离。附加说明：
本标准由劳动人事部劳动保护局提出。本标雄由吉林省劳动保护科学研究所负责起草。本标准主要起草人徐世菜、唐石河。261
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
