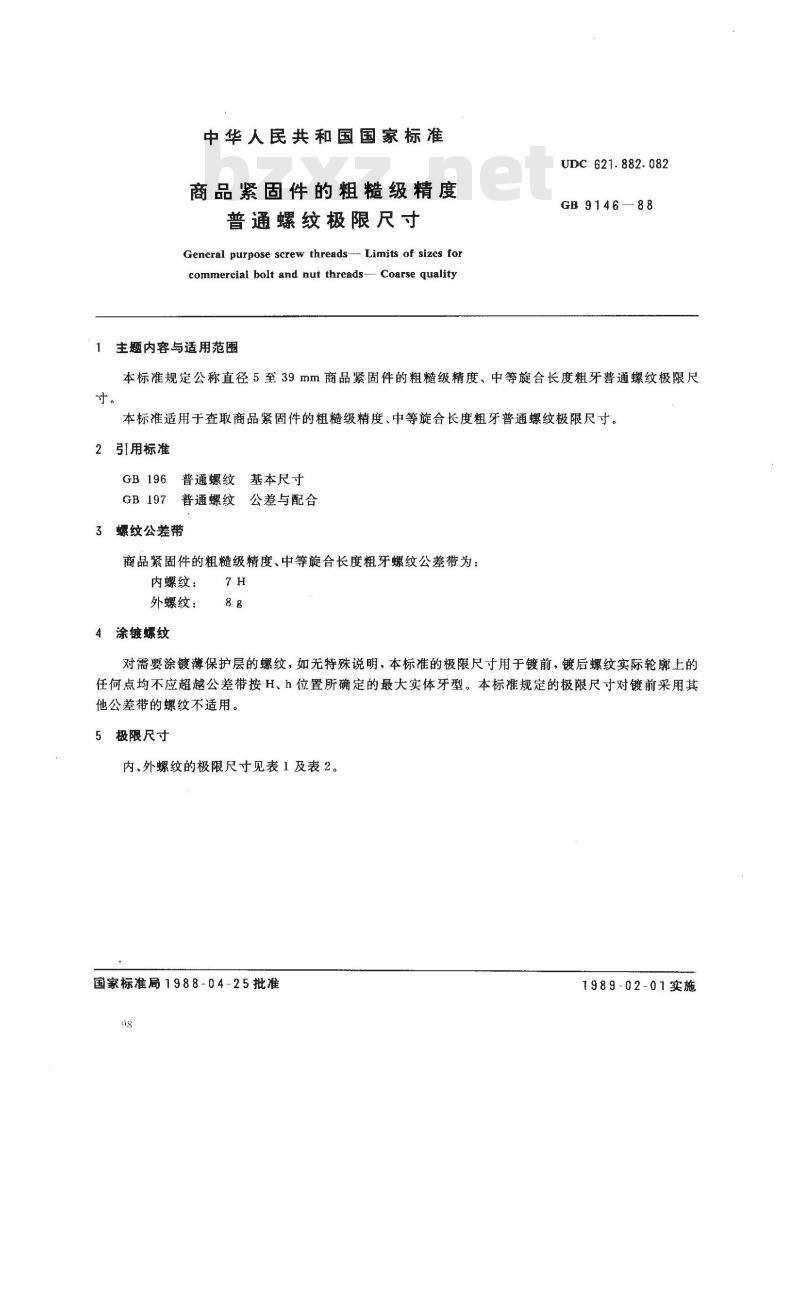

中华人民共和国国家标准
商品紧固件的粗糙级精度
普通螺纹极限尺寸
General purpose screw threads -- Limits of sizes forcommercial bolt and nut threads- Coarse quality1主题内容与适用范围
UDC621.882.082
GB 9146—88
本标准规定公称直径5至39mm商品紧固件的粗糙级精度、中等旋合长度粗牙普通螺纹极限尺寸。
本标准适用于查取商品紧固件的粗糙级精度、中等旋合长度粗牙普通螺纹极限尺寸。2引用标准
GB196普通螺纹基本尺寸
GB 197
普通螺纹公差与配合
3螺纹公差带
商品紧固件的粗糙级精度、中等旋合长度粗牙螺纹公差带为：内螺纹：
外螺纹：
4涂镀螺纹
对需要涂镀薄保护层的螺纹，如无特殊说明，本标准的极限尺寸用于镀前，镀后螺纹实际轮廓上的任何点均不应超越公差带按H、h位置所确定的最大实体牙型。本标准规定的极限尺寸对镀前采用其他公差带的螺纹不适用。
5极限尺寸
内、外螺纹的极限尺寸见表1及表2。国家标准局1988-04-25批准
1989-02-01实施
螺纹规格
螺纹规格
GB9146

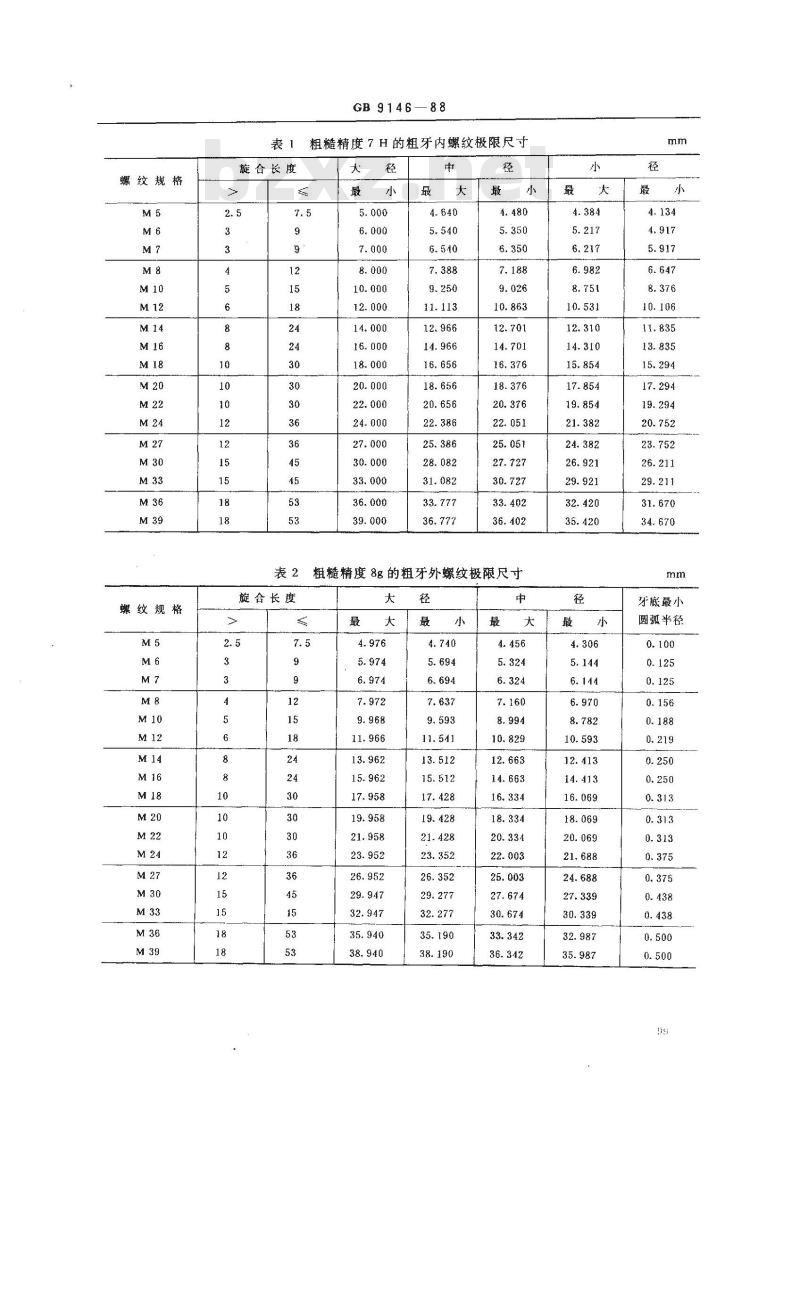

粗糙精度7H的粗牙内螺纹极限尺寸表１
旋合长度
旋合长度
粗糙精度8g的粗牙外螺纹极限尺寸大
牙底最小
圆弧半径
GB9146—88

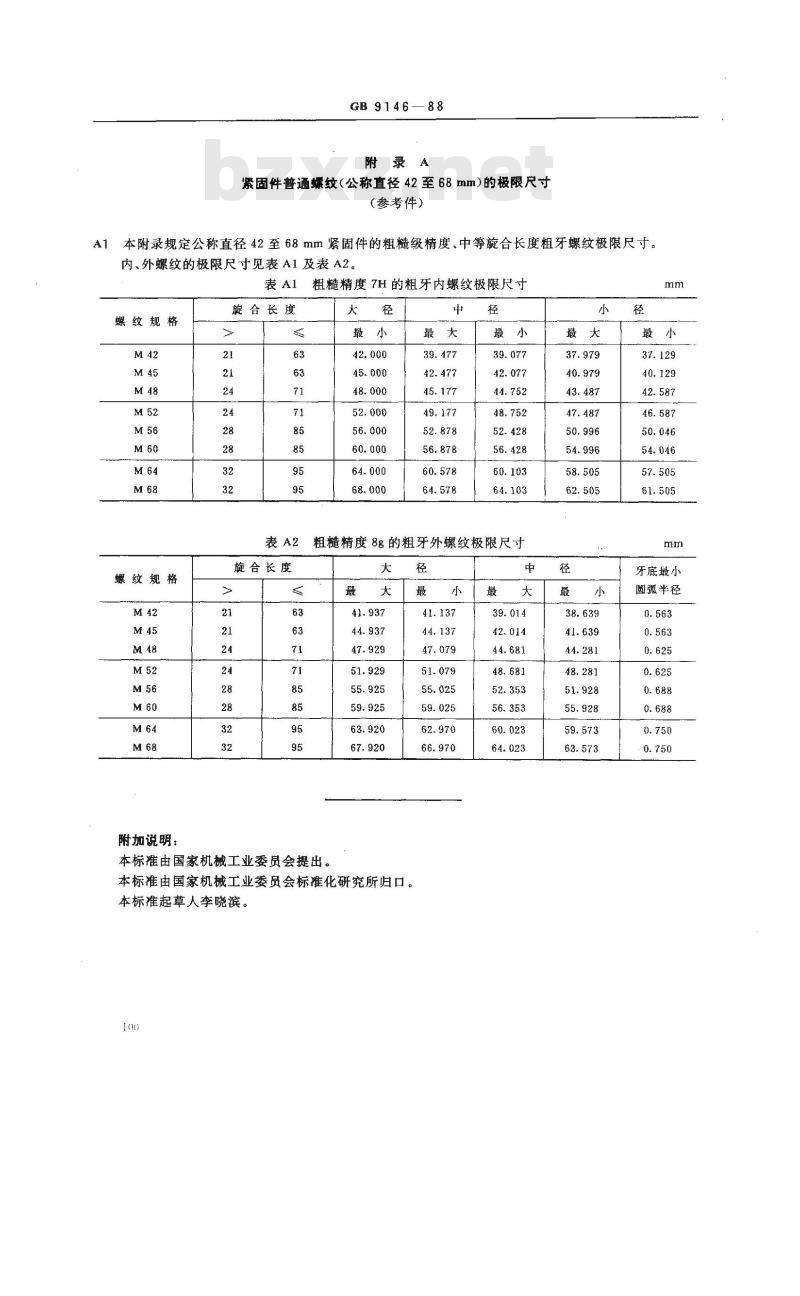

紧固件普通螺纹（公称直径42至68mm）的极限尺寸（参考件）
A1本附录规定公称直径42至68mm紧固件的粗糙级精度、中等旋合长度粗牙螺纹极限尺寸。内、外螺纹的极限尺寸见表A1及表A2。表A1
螺纹规格
螺纹规格
附加说明：
旋合长度
旋合长度
粗糙精度7H的粗牙内螺纹极限尺寸大
粗糙精度8g的粗牙外螺纹极限尺寸大
本标准由国家机械工业委员会提出。径此内容来自标准下载网
本标准由国家机械工业委员会标化研究所归口。本标准起草人李晓滨。
牙底最小
圆弧半径
