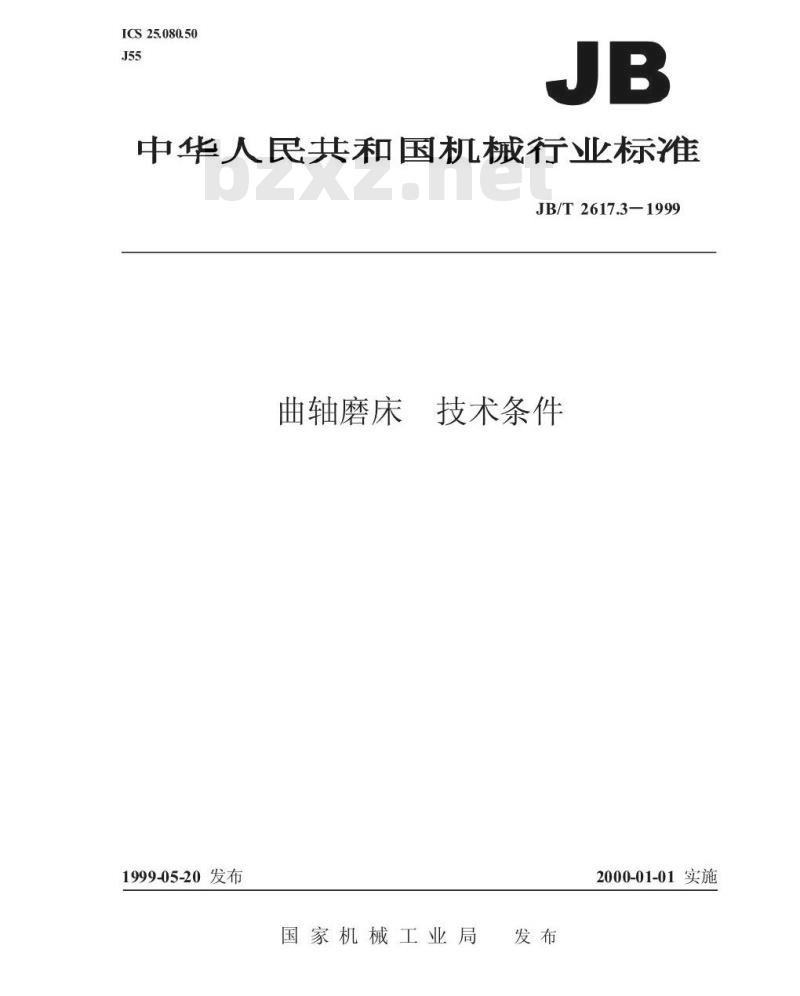

【机械行业标准(JB)】 曲轴磨床 技术条件

ICS25.080.50
中华人民共和国机械行业标准
JB/T2617.3-1999
曲轴磨床
1999-05-20发布
技术条件
2000-01-01实施
国家机械工业局
JB/T2617.3—1999

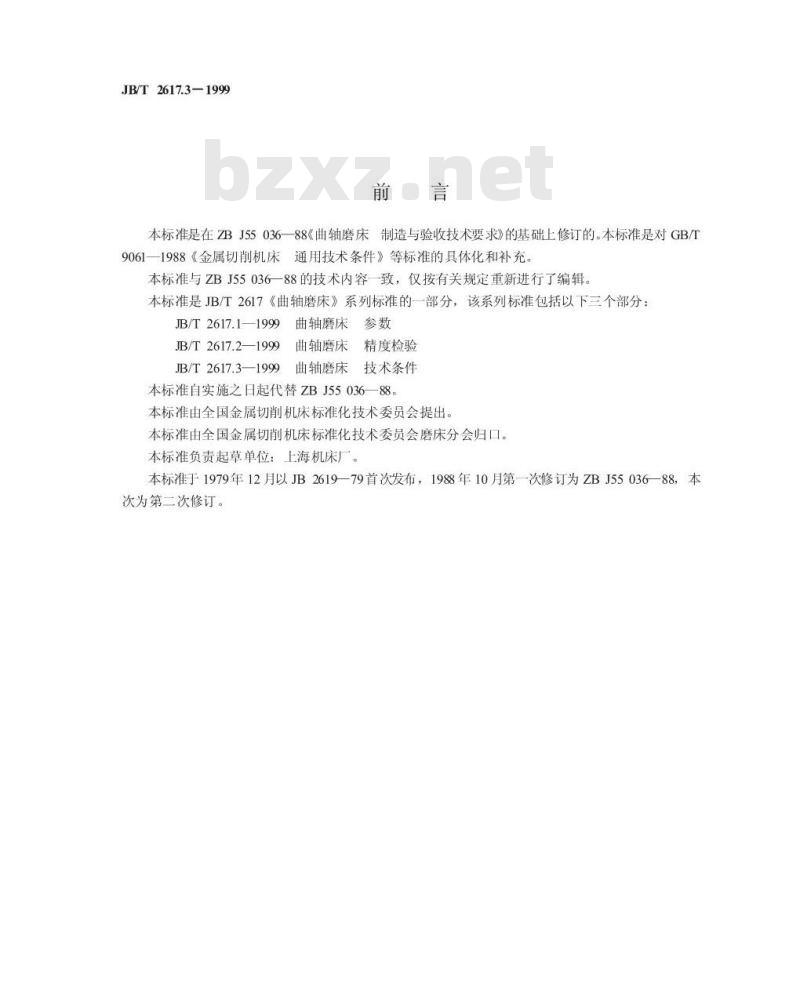

本标准是在ZBJ55036一88《曲轴磨床制造与验收技术要求》的基础上修订的。本标准是对GB/T9061—1988《金属切削机床
通用技术条件》等标准的具体化和补充。本标准与ZBJ55036一88的技术内容致，仅按有关规定重新进行了编辑。本标准是JB/T2617《曲轴磨床》系列标准的一部分，该系列标准包括以下三个部分：JB/T2617.1—1999
JB/T2617.2—1999
曲轴磨床参数
曲轴磨床精度检验
JB/T2617.3—1999
曲轴磨床技术条件
本标准自实施之日起代替ZBJ55036-—88。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会磨床分会归口。本标准负责起草单位：上海机床厂。本标准于1979年12月以JB2619一79首次发布，1988年10月第一次修订为ZBJ55036一88，，本
次为第二次修订。

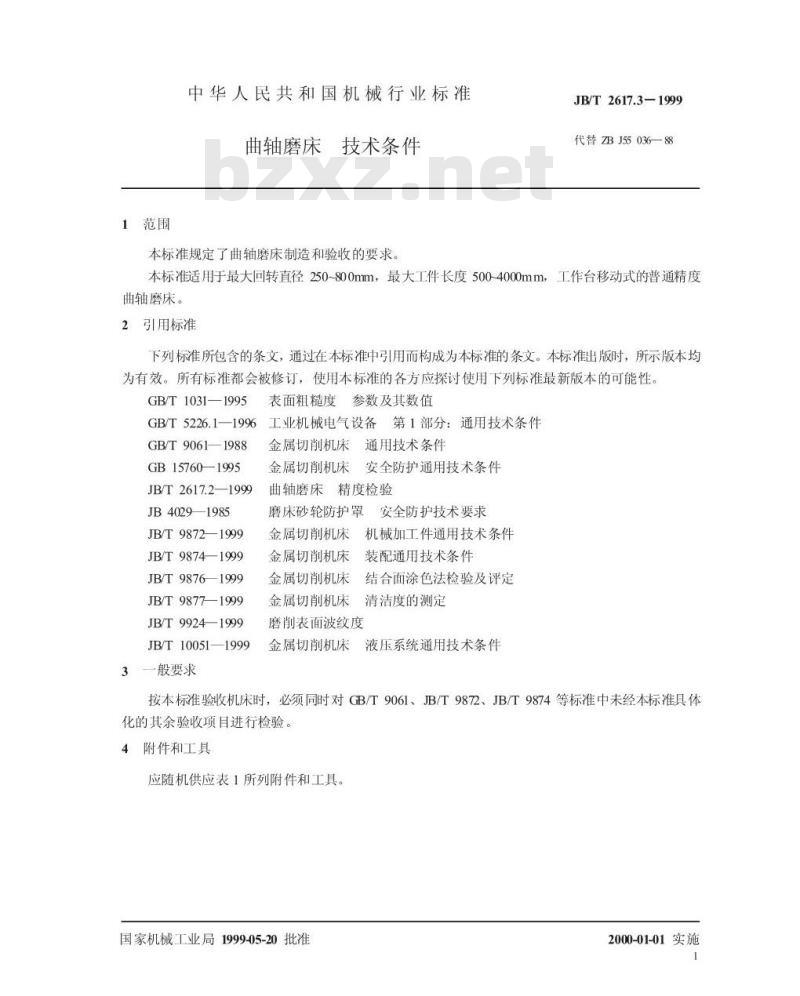

1范围
中华人民共和国机械行业标准
曲轴磨床
技术条件
本标准规定了曲轴磨床制造和验收的要求。JB/T2617.3—1999
代替ZBJ55036—88
本标准适用于最大回转直径250~800mm，最大工件长度500-4000mm，工作台移动式的通精度曲轴磨床。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1031—1995
表面粗糙度参数及其数值
工业机械电气设备第1部分：通用技术条件GB/T5226.1—1996
GB/T9061—1988
GB 15760—1995
JB/T2617.2—1999
JB4029—1985
JB/T 9872—1999
JB/T9874—1999
JB/T9876—1999
JB/T 9877—1999
JB/T9924—1999
JB/T10051—1999
3一般要求
金属切削机床通用技术条件
金属切削机床安全防护通用技术条件曲轴磨床精度检验
磨床砂轮防护罩
安全防护技术要求
金属切削机床
金属切削机床
金属切削机床
机械加工件通用技术条件
装配通用技术条件
结合面涂色法检验及评定
金属切削机床
清洁度的测定
磨削表面波纹度
金属切削机床液压系统通用技术条件按本标准验收机床时，必须同时对GB/T9061、JB/T9872、JB/T9874等标准中未经本标准具体化的其余验收项目进行检验。
4附件和工具

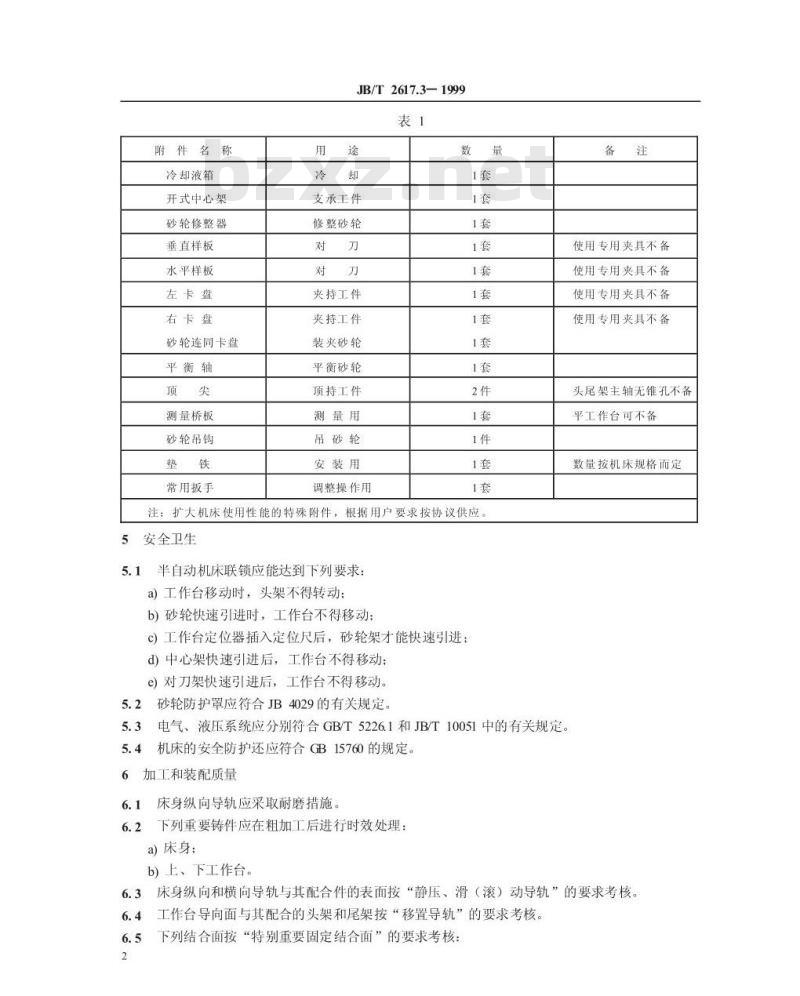

应随机供应表1所列附件和工具。国家机械工业局1999-05-20批准2000-01-01实施
附件名称
冷却液箱
开式中心架
砂轮修整器
垂直样板
水平样板
左卡盘
右卡盘
砂轮连同卡盘
平衡轴
测量桥板
砂轮吊钩
常用扳手
JB/T2617.3-1999
支承工件
修整砂轮
夹持工件
夹持工件
装夹砂轮
平衡砂轮
顶持工件
测量用
吊砂轮
安装用Www.bzxZ.net
调整操作用
注：扩大机床使用性能的特殊附件，根据用户要求按协议供应。5安全卫生
半自动机床联锁应能达到下列要求：5.1
a)工作台移动时，头架不得转动；b）砂轮快速引进时，工作台不得移动；c）工作台定位器插入定位尺后，砂轮架才能快速引进：d)）中心架快速引进后，工作台不得移动：e）对刀架快速引进后，工作台不得移动。5.2
砂轮防护罩应符合JB4029的有关规定电气、液压系统应分别符合GB/T5226.1和JB/T10051中的有关规定。机床的安全防护还应符合GB15760的规定加工和装配质量
床身纵向导轨应采取耐磨措施。下列重要铸件应在粗加工后进行时效处理：6.2
a)床身：
b）上、下工作台。
使用专用夹具不备
使用专用夹具不备
使用专用夹具不备
使用专用夹具不备
头尾架主轴无锥孔不备
平工作台可不备
数量按机床规格而定
床身纵向和横向导轨与其配合件的表面按“静压、滑（滚）动导轨”的要求考核工作台导向面与其配合的头架和尾架按“移置导轨”的要求考核。下列结合面按“特别重要固定结合面”的要求考核：6.5

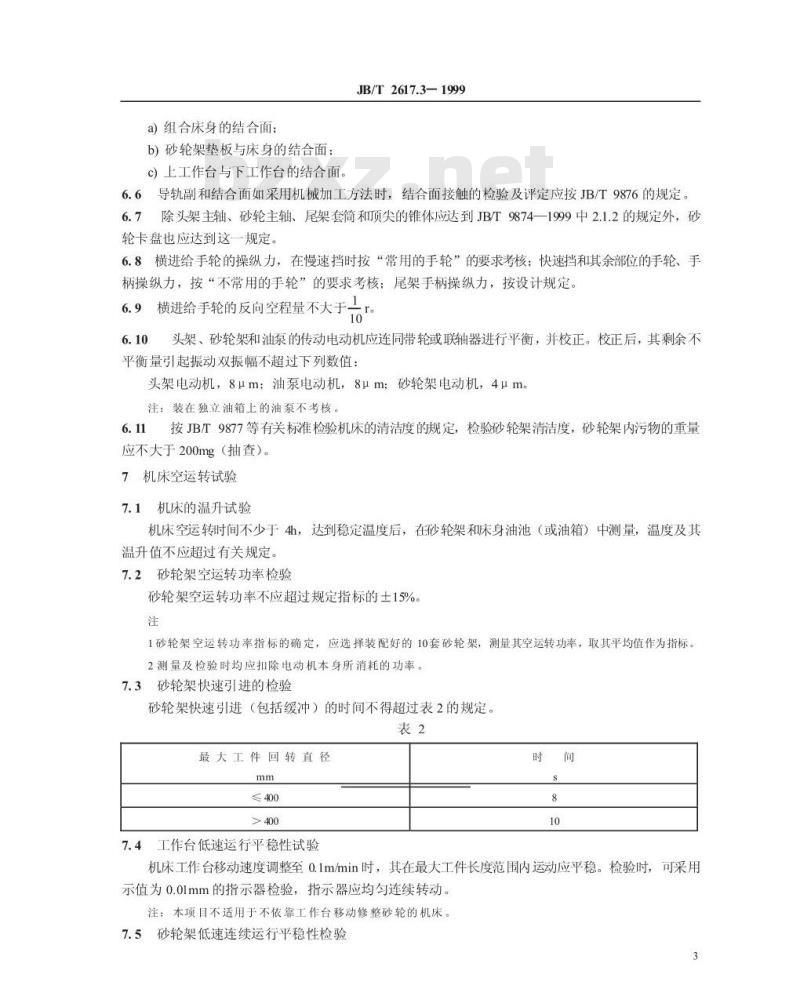

a)组合床身的结合面：
b）砂轮架垫板与床身的结合面：C）上工作台与下工作台的结合面JB/T2617.31999
6.6导轨副和结合面如采用机械加工方法时，结合面接触的检验及评定应按JB/T9876的规定6.7除头架主轴、砂轮主轴、尾架套筒和顶尖的锥体应达到JB/T9874一1999中2.1.2的规定外，砂轮卡盘也应达到这一规定。
6.8横进给手轮的操纵力，在慢速挡时按“常用的手轮”的要求考核：快速挡和其余部位的手轮、手柄操纵力，按“不常用的手轮”的要求考核；尾架手柄操纵力，按设计规定。6.9横进给手轮的反向空程量不大于一10
头架、砂轮架和油泵的传动电动机应连同带轮或联轴器进行平衡，并校正。校正后，其剩余不平衡量引起振动双振幅不超过下列数值：头架电动机，8um：油泵电动机，8um；砂轮架电动机，4um。注：装在独立油箱上的油泵不考核。6.11按JB/9877等有关标准检验机床的清洁度的规定，检验砂轮架清洁度，砂轮架内污物的重量应不大于200mg（抽查）。
7机床空运转试验
7.1机床的温升试验
机床空运转时间不少于4h，达到稳定温度后，在砂轮架和床身油池（或油箱）中测量，温度及其温升值不应超过有关规定。
7.2砂轮架空运转功率检验
砂轮架空运转功率不应超过规定指标的土15%注
1砂轮架空运转功率指标的确定，应选择装配好的10套砂轮架，测量其空运转功率，取其平均值作为指标。2测量及检验时均应扣除电动机本身所消耗的功率。7.3砂轮架快速引进的检验
砂轮架快速引进（包括缓冲）的时间不得超过表2的规定。表2
最大工件回转直径
≤400
7.4工作台低速运行平稳性试验
机床工作台移动速度调整至0.1m/min时，其在最大工件长度范围内运动应平稳。检验时，可采用示值为0.01mm的指示器检验，指示器应均匀连续转动。注：本项目不适用于不依靠工作台移动修整砂轮的机床。7.5砂轮架低速连续运行平稳性检验3
JB/T2617.31999
砂轮架速度调整至0.1m/min时，在全部行程范围内运动应平稳，检验时，可采用示值为0.01mm的指示器检验，指示器应均匀连续地转动。机床负荷试验（抽查）
本系列机床不做“最大扭矩”和“最大切削主分力”试验，仅做砂轮架电动机达到额定（或设计规定）功率试验，其试验规范如下：a）试件：按制造厂规定：
b）头架转速：中速或高速：
c）横向进给：切入进给至电动机达到额定（或设计规定）功率。注：磨削位置在靠近头尾架两端。磨除率检验（抽查）
用切入法检验，磨除量与进给量之比不得小于85%，测量值按二拐平均值计算，规范如下：a)试
件：按JB/T2617.2工作精度中规定的试件；b）头架转速：中速；
轮：按设计规定
e）砂
d）横向进给：0.05mm；
e)磨削时间：工作近似于15r：
f磨削位置：头尾架两端的二拐。10机床精度检验
10.1机床精度检验按JB/T2617.2的规定10.2工作精度的试件磨削规范由制造厂自行规定。10.3工作精度检验时，试件的表面粗糙度按GB/T1031的规定，其表面粗糙度R值不得大于下列规定：
一般曲轴磨床：0.32um：
具有半自动结构的曲轴磨床：0.63μm。10.4工作精度检验时，试件表面波纹度按JB/T9924的规定，其平均波幅值W，不得大于1.6um。4
机械行业标准
曲轴磨床技术条件
JB/T2617.3—1999
机械工业部机械标准化研究所出版发行机械工业部机械标准化研究所印刷（北京首体南路2号：邮编100044）*
开本880×1230
X字数xXX,XXX
印张X/X
19XX年XX月第X印刷
19XX年XX月第X版
印数1-XXX
定价XXXXX元
XX-XXX
666117
