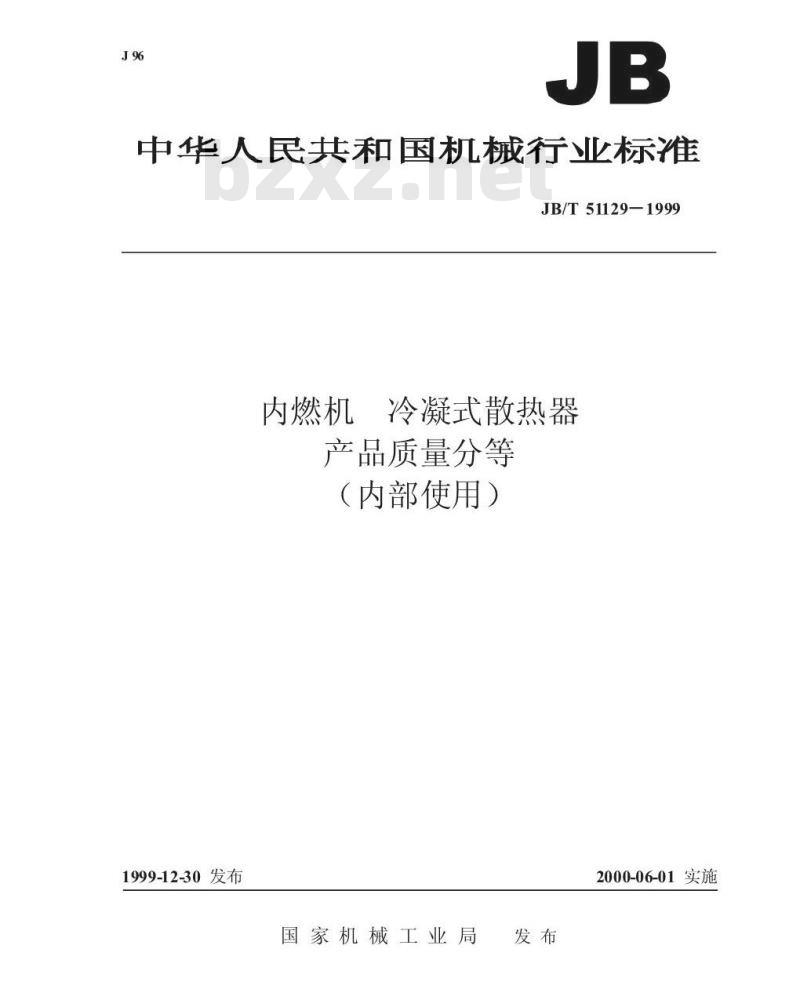

【机械行业标准(JB)】 内燃机 冷凝式散热器 产品质量分等

中华人民共和国机械行业标准
JB/T51129-1999
内燃机冷凝式散热器
产品质量分等
（内部使用）
1999-12-30发布
国家机械工业局
2000-06-01实施
JB/T51129—1999
本标准是对JB/T51129.1~51129.3一94《内燃机冷凝式散热器产品质量分等》的修订。
本标准与JB/T51129.1~51129.394相比，主要技术内容改变如下：1.按JB/T6726—1993规定：
一仅对闭式冷凝器作出相应的规定：一去除“焊合率”及“散热片参差”的要求；一调整或补充散热片、水管、外观质量及通流性能的具体要求2.简化不合格项目分类，并相应地调整抽样方案本标准自实施之日起代替JB/T51129.1-51129.3—94。本标准由全国内燃机标准化技术委员会提出并归口。本标准起草单位：上海内燃机研究所、永康城北水箱厂。本标准主要起草人：金瑞康。
本标准于1990年首次发布。

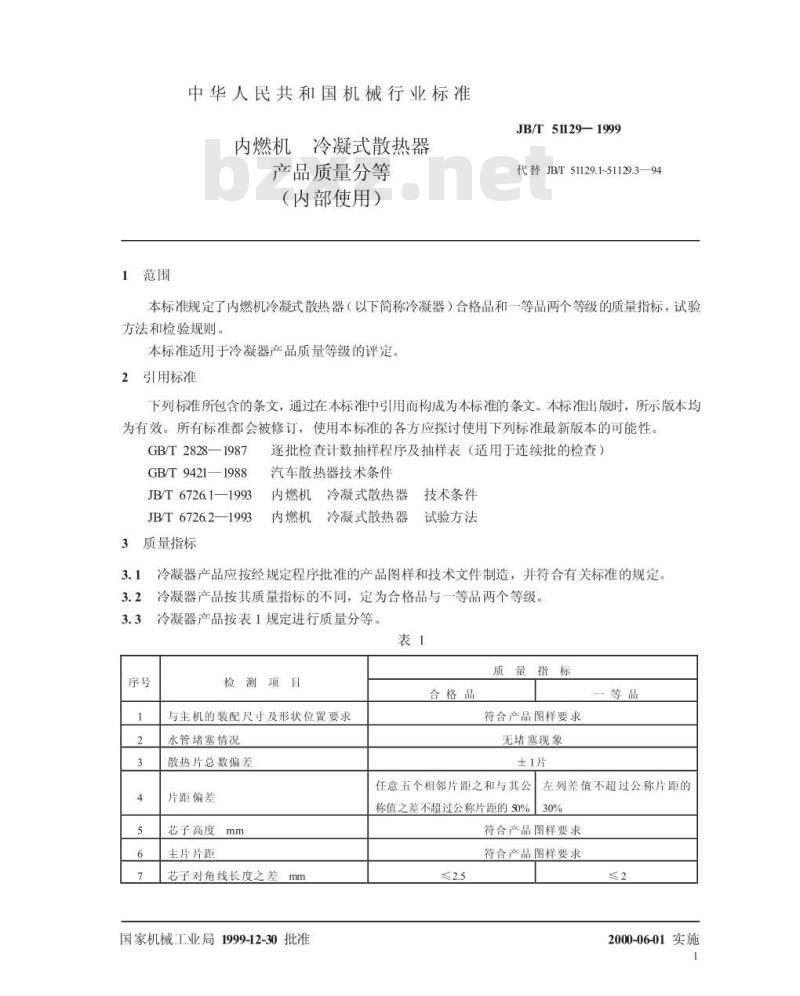

1范围
中华人民共和国机械行业标准
内燃机冷凝式散热器
产品质量分等
（内部使用）
JB/T51129—1999
代替JB/T51129.1-51129.3—94
本标准规定了内燃机冷凝式散热器（以下简称冷凝器）合格品和一等品两个等级的质量指标，试验方法和检验规则。
本标准适用于冷凝器产品质量等级的评定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828—1987
GB/T9421—1988
JB/T6726.1—1993
JB/T 6726.2—1993
3质量指标
逐批检查计数抽样程序及抽样表（适用于连续批的检查）汽车散热器技术条件
内燃机冷凝式散热器
导技术条件
内燃机冷凝式散热器试验方法
冷凝器产品应按经规定程序批准的产品图样和技术文件制造，并符合有关标准的规定。冷凝器产品按其质量指标的不同，定为合格品与一等品两个等级。冷凝器产品按表1规定进行质量分等。表1
检测项目
与主机的装配尺寸及形状位置要求水管堵塞情况
散热片总数偏差
片距偏差
芯子高度mm
主片片距
芯子对角线长度之差mm
国家机械工业局1999-12-30批准合格品
质量指标
符合产品图样要求
无堵塞现象
±1片
任意五个相邻片距之和与其公
称值之差不超过公称片距的50%
左列差值不超过公称片距的
符合产品图样要求
符合产品图样要求
2000-06-01实施
检测项目
外观一般要求
外露的散热片
散热片边缘的完整性
外表的防锈处理
气密性能
复式加水口盖
出汽阀开启压力
复式加水口盖进气阀开启压力
通流性能
散热性能
耐振性能
耐热态压力脉冲性能
产品包装、标志
发动机12小时功率
JB/T51129-1999

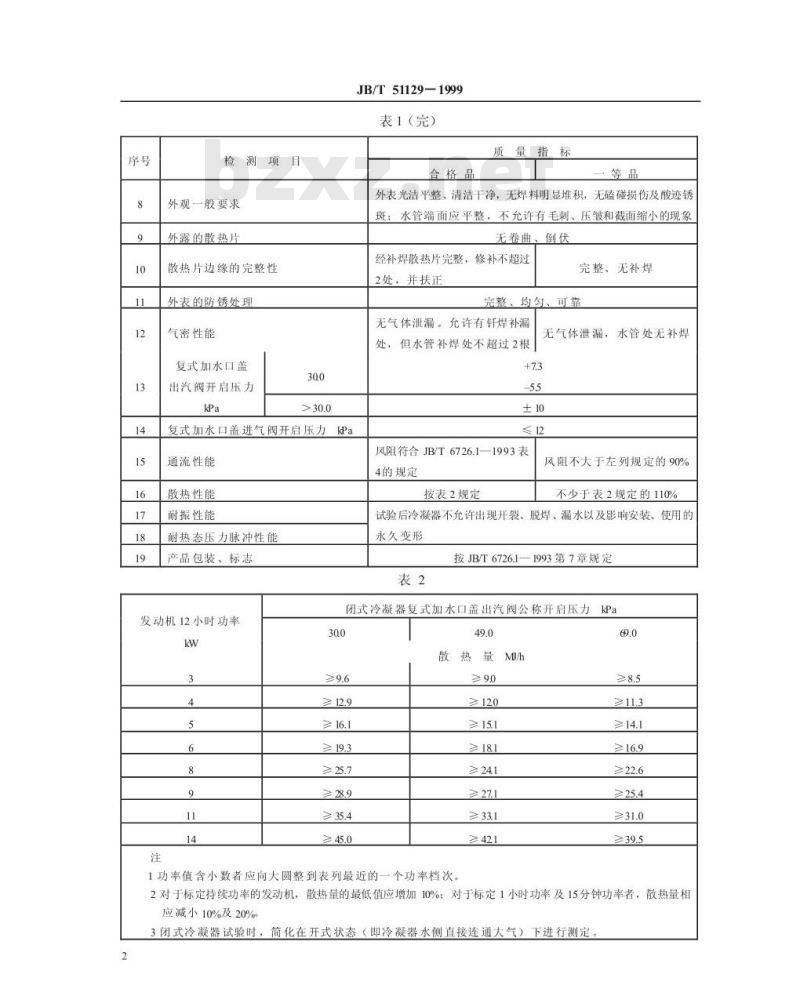

表1(完）
合格品
质量指标
外表光洁平整、清洁干净，无焊料明显堆积，无磕碰损伤及酸迹锈斑：水管端面应平整，不允许有毛刺、压皱和截面缩小的现象无卷曲、倒伏
经补焊散热片完整，修补不超过2处，并扶正
完整、无补焊
完整、均匀、可靠
无气体泄漏。允许有针焊补漏
处，但水管补焊处不超过2根
无气体泄漏，水管处无补焊
风阻符合JB/T6726.1—1993表
4的规定
按表2规定
风阻不大于左列规定的90%
不少于表2规定的110%
试验后冷凝器不允许出现开裂、脱焊、漏水以及影响安装、使用的永久变形
按JB/T6726.1一1993第7章规定
闭式冷凝器复式加水口盖出汽阀公称开启压力kPa300
散热量M/h
≥120
≥181
≥241
≥331
≥421
1功率值含小数者应向大圆整到表列最近的一个功率档次。9.0
≥113
2对于标定持续功率的发动机，
散热量的最低值应增加10%：对于标定1小时功率及15分钟功率者，散热量相应减小10%及20%
3闭式冷凝器试验时，
简化在开式状态（即冷凝器水侧直接连通大气）下进行测定

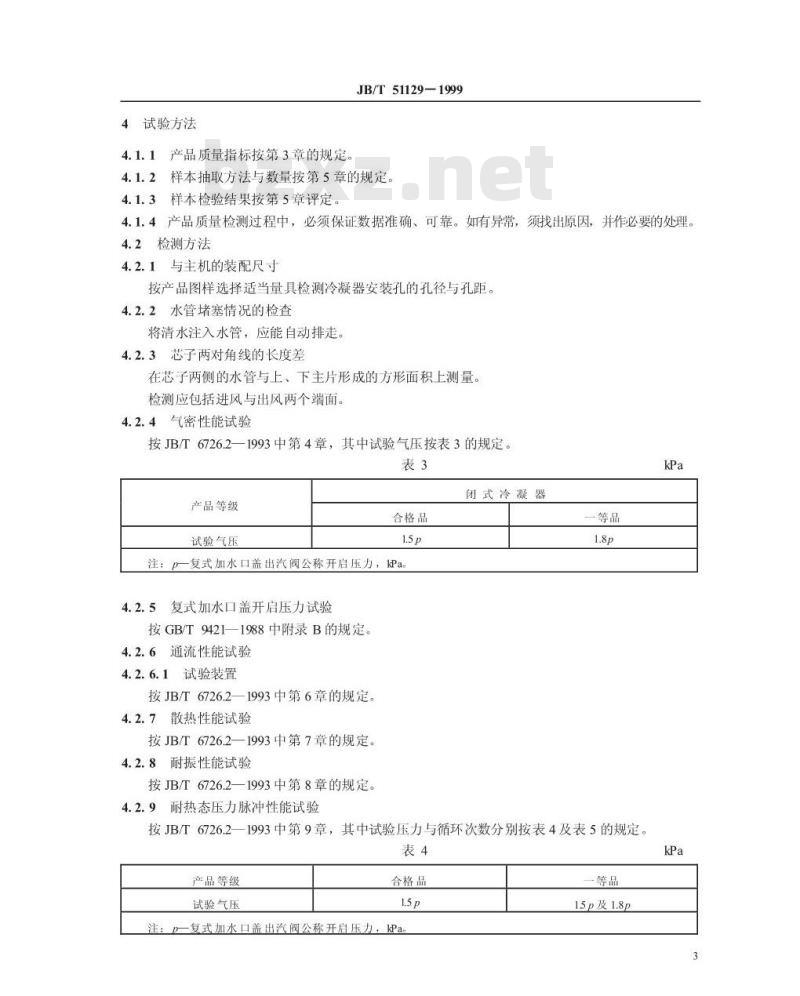

4试验方法
4.1.1产品质量指标按第3章的规定。JB/T51129—1999
4.1.2样本抽取方法与数量按第5章的规定。4.1.3样本检验结果按第5章评定。4.1.4产品质量检测过程中，必须保证数据准确、可靠。如有异常，须找出原因，并作必要的处理。4.2检测方法
4.2.1与主机的装配尺寸
按产品图样选择适当量具检测冷凝器安装孔的孔径与孔距。4.2.2水管堵塞情况的检查
将清水注入水管，应能自动排走4.2.3芯子两对角线的长度差
在芯子两侧的水管与上、下主片形成的方形面积上测量。检测应包括进风与出风两个端面。4.2.4气密性能试验
按JB/T6726.2一1993中第4章，其中试验气压按表3的规定。表3
产品等级
合格品
试验气压
注：p一复式加水口盖出汽阀公称开启压力，kPa4.2.5复式加水口盖开启压力试验按GB/T9421—1988中附录B的规定。4.2.6通流性能试验
4.2.6.1试验装置
按JB/T6726.2—1993中第6章的规定4.2.7散热性能试验
按JB/T6726.2—1993中第7章的规定。4.2.8耐振性能试验
按JB/T6726.2一1993中第8章的规定。4.2.9耐热态压力脉冲性能试验
闭式冷凝器
按JB/T6726.2一1993中第9章，其中试验压力与循环次数分别按表4及表5的规定。表4
产品等级
试验气压
合格品
注：p一复式加水口盖出汽阀公称开启压力，kPa一等品
15p及1.8p
产品等级
循环次数
检验规则
质量分等指标
合格品
产品质量分等指标按第3章的规定试验方法
试验方法按第4章的规定。
5.3抽样检查规则及抽样方案
5.3.1不合格项目的分类
JB/T51129-1999
经合格品试验，升高压力至规定值，再作6500次受检产品的质量指标不符合有关标准、产品图样和技术文件的均称为不合格项目。按各类不合格项目对产品使用的影响程度分为A、B、C三类次
A类不合格项目对产品实用性能有重大影响，应予严格控制；B类为对产品有较大影响的项目：C类对产品仅有轻微影响。
冷凝器不合格项目的分类列于表6。表6
不合格项目分类
项目名称
气密性能未达到要求
散热性能未达到要求
与主机的装配尺寸不符合产品图样要求复式加水口盖出汽阀开启压力超差通流性能未达到要求
耐振性能未达到要求
耐热态压力脉冲性能未达到要求散热片总数超出规定范围
散热片片距超过规定范围
芯子对角线长度差超过规定范围水管堵塞
芯子高度超过规定范围
主片间距超过规定范围
未达到外观的一般要求
外露的散热片卷曲及倒伏
散热片边缘碎裂
防锈层未达到要求
复式加水口盖进气阀开启压力超差产品包装、标志不合要求
5.3.2合格质量水平AQL值
JB/T51129—1999
本产品按合格品和一等品规定了两个等级的AOL值，并列于表7。表7
不合格项目分类
检查水平
样本大小字码
样本数n
合格品
一等品
Ac，Re
注：Ac（合格判定数）和Re（不合格判定数）均按不合格项目计算5.3.3检验批量N
批量N91~150
规定为91-150。交验批小于规定值的下限时，抽样方案仍按表7规定。如大于规定批的上限，则应将产品批分成若干批，随机抽取其中一批供抽样检查。5.3.4检查水平
本标准规定的检查水平采用特殊检查水平。生产厂在制订产品出厂验收的抽样方案时，检查水平不得低于本标准规定。
5.3.5抽样方式
采取一次正常检查的抽样方案。5.3.6样本大小字码
根据批量及检查水平，由GB/T2828一1987的表2查出各类不合格项目相应的样本大小字码5.3.7抽样方案
根据样本大小字码和AQL值，由GB/T2828—1987的表3中查出相应的一次正常检查抽样方案（nAc、Re)，见表7。
5.4抽样方案的实施
样本应在制造厂生产线上抽取（必要时也可在配套厂生产线上抽取），抽取的样本应是相应等级的合格产品。
抽样必须突击进行，随机抽取。抽取的样本数为9套。5.5产品质量等级评定
5.5.1样本的检查
样本应按表6规定的不合格项目和表7规定的抽样方案，并按第3章和第4章的规定进行检查。5.5.2批的评定
样本经全数检查后，样本中某类的不合格项目数小于或等于Ac时，则判该类合格，否则判为不合5
JB/T51129—1999
格。检查应按各类不合格项目的抽样方案分别作出检查结论，判定合格与否。各类全部判为合格时，整批产品才能最后判为合格，各类中任一类判为不合格时，整批产品最终判为不合格。5.5.3质量等级评定
5.5.3.1样本经全数检查后，当样本中各类的不合格项目数均小于或等于一等品的Ac值时，评被检产品为一等品：如样本中各类不合格项目数均小于或等于合格品的Ac值时，评被检产品为合格品。如样本中有一类或多类的不合格项目数大于或等于Re值时，评被检产品为不合格品。5.5.3.2如产品被评为不合格品，充许半年以后再补查一次。如补查合格，仍可评为合格品，但不得评为一等品。
