【机械行业标准(JB)】 轨轮式梭式矿车

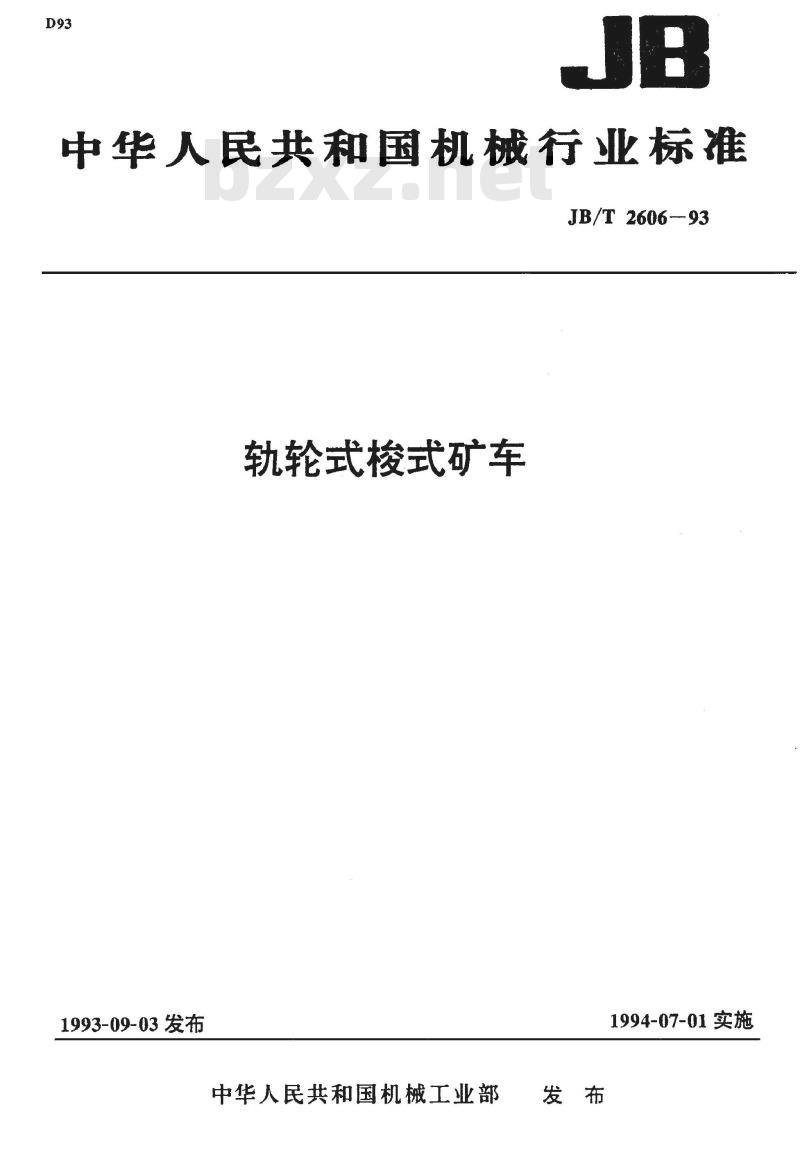

中华人民共和国机械行业标准
JB/T 2606 --93
轨轮式梭式矿车
1993-09-03发布
中华人民共和国机械工业部
1994-07-01实施

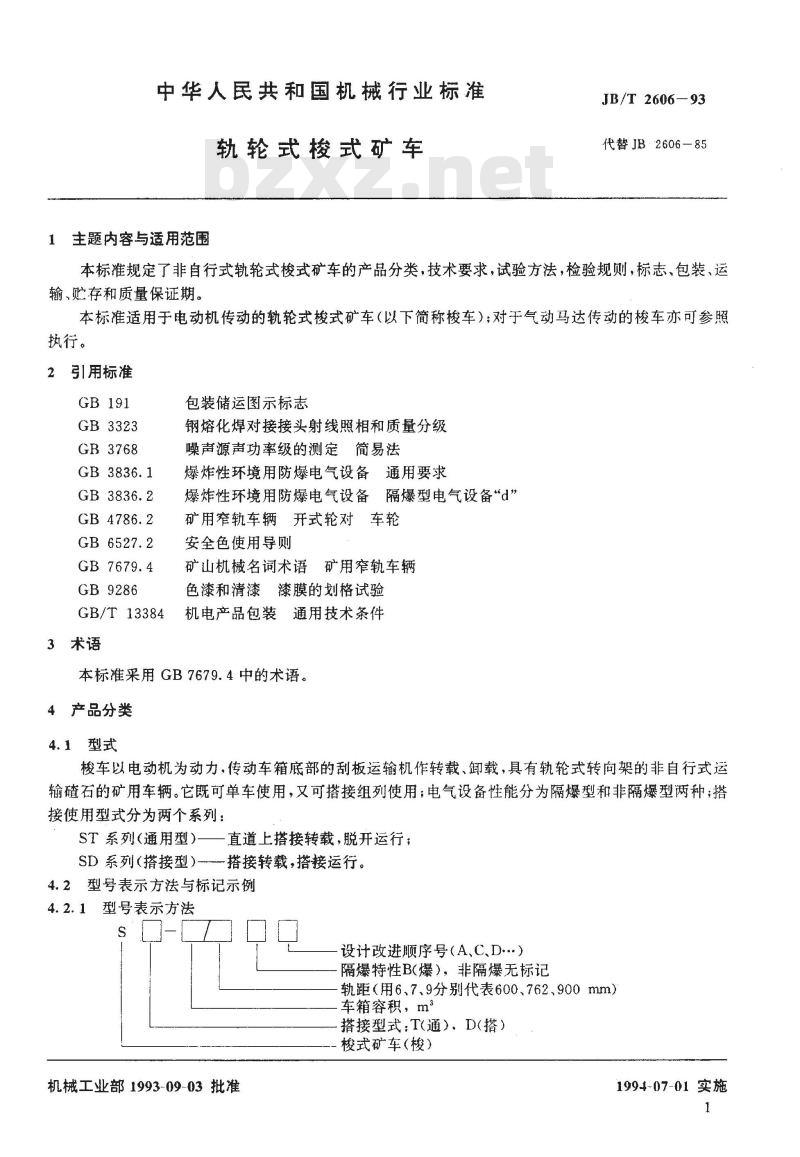

中华人民共和国机械行业标准
轨轮式梭式矿车
1主题内容与适用范围
JB/T 2606-93
代替JB·2606-85
本标准规定了非自行式轨轮式梭式矿车的产品分类，技术要求，试验方法，检验规则，标志，包装、运输、贮存和质量保证期。
本标准适用于电动机传动的轨轮式梭式矿车（以下简称梭车）；对于气动马达传动的梭车亦可参照执行。
2引用标准
GB3323
GB 3768
GB 3836.1
GB 4786.2
GB 6527.2
GB 7679. 4
GB9286
GB/T 13384
3术语
包装储运图示标志
钢熔化焊对接接头射线照相和质量分级噪声源声功率级的测定简易法
爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备隔爆型电气设备“d”矿用窄轨车辆开式轮对车轮
安全色使用导则
矿山机械名词术语矿用窄轨车辆色漆和清漆漆膜的划格试验
机电产品包装通用技术条件
本标准采用GB7679.4中的术语。4产品分类
4.1型式
梭车以电动机为动力，传动车箱底部的刮板运输机作转载、卸载，具有轨轮式转向架的非自行式运输碴石的矿用车辆。它既可单车使用，又可搭接组列使用；电气设备性能分为隔爆型和非隔爆型两种；搭接使用型式分为两个系列：
ST系列（通用型）—一直道上搭接转载，脱开运行；SD系列（搭接型）搭接转载，搭接运行。4.2型号表示方法与标记示例
4.2.1型号表示方法
设计改进顺序号（A、C、D）
隔爆特性B（爆），非隔爆无标记轨距（用6、7、9分别代表600、762、900mm）车箱容积，m
搭接型式：T(通），D(搭）
梭式矿车（梭）
机械工业部1993-09-03批准
1994-07-01实施

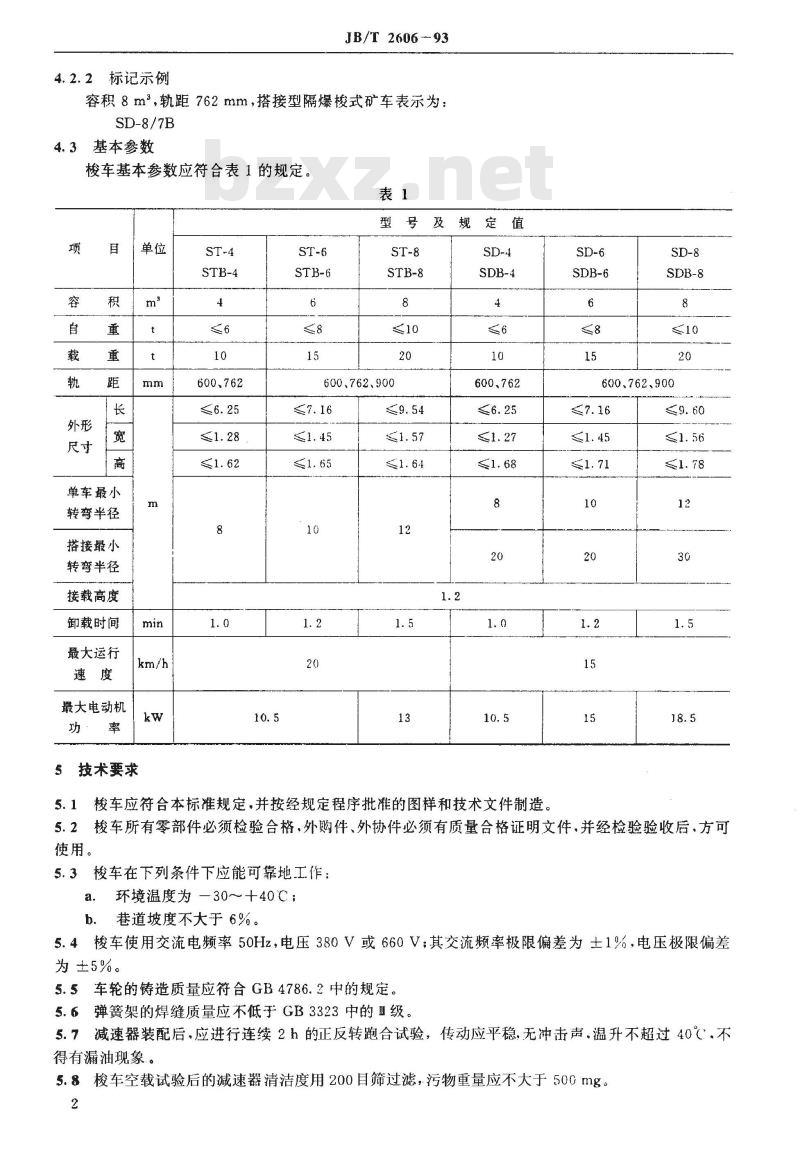

4.2.2标记示例
JB/T 2606 --93
容积8m2，轨距762mm，搭接型隔爆梭式矿车表示为：SD-8/7BbzxZ.net
基本参数
梭车基本参数应符合表1的规定。表1
单车最小
转弯半径
搭接最小
转弯半径
接载高度
卸载时间
最大运行
最大电动机
5技术要求
600、762
600、762、900
600、762
5.1梭车应符合本标准规定、并按经规定程序批准的图样和技术文件制造。SD-6
600、762、900
5.2梭车所有零部件必须检验合格，外购件、外协件必须有质量合格证明文件，并经检验验收后，方可使用。
5.3梭车在下列条件下应能可靠地工作：a．环境温度为—30～+十40℃；b．巷道坡度不大于6%。
5.4梭车使用交流电频率50Hz，电压380V或660V；其交流频率极限偏差为士1%，电压极限偏差为±5%。
5.5车轮的铸造质量应符合GB4786.2中的规定。5.6弹簧架的焊缝质量应不低于GB3323中的匪级。5.7减速器装配后，应进行连续2h的正反转跑合试验，传动应平稳，无冲击声，温升不超过40℃.不得有漏油现象.。
5.8梭车空载试验后的减速器清洁度用200目筛过滤，污物重量应不大于500mg。2
JB/T 2606—93

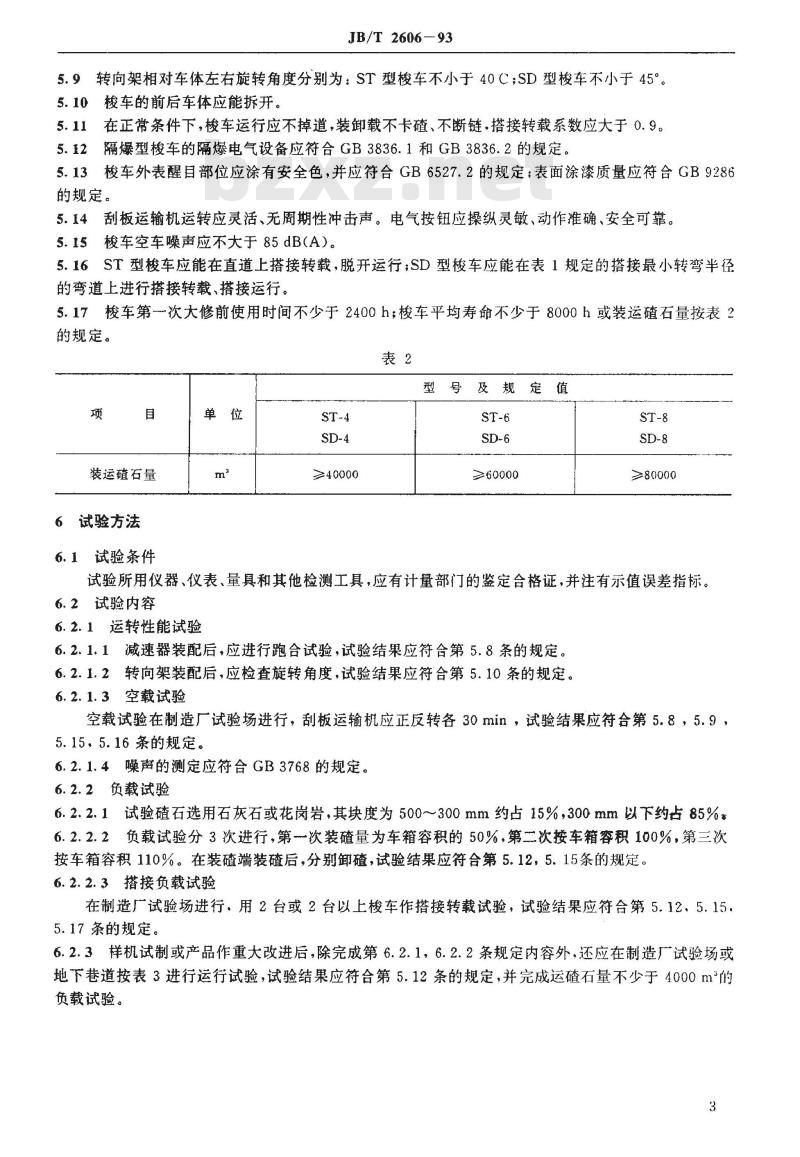

5.9转向架相对车体左右旋转角度分别为：ST型梭车不小于40C；SD型梭车不小于45°。5.10梭车的前后车体应能拆开。5.11在正常条件下，梭车运行应不掉道，装卸载不卡碴、不断链，搭接转载系数应大于0.9。5.12隔爆型梭车的隔爆电气设备应符合GB3836.1和GB3836.2的规定。5.13梭车外表醒目部位应涂有安全色，并应符合GB6527.2的规定；表面涂漆质量应符合GB9286的规定。
刮板运输机运转应灵活、无周期性冲击声。电气按钮应操纵灵敏、动作准确、安全可靠。5. 14
5.15梭车空车噪声应不大于85dB(A）。5.16ST型梭车应能在直道上搭接转载，脱开运行；SD型梭车应能在表1规定的搭接最小转弯半径的弯道上进行搭接转载、搭接运行。5.17梭车第次大修前使用时间不少于2400h；梭车平均寿命不少于8000h或装运碴石量按表2的规定。
型号及规定值
装运碴石量
6试验方法
试验条件
≥40000
≥60000
≥80000
试验所用仪器、仪表、量具和其他检测工具，应有计量部门的鉴定合格证，并注有示值误差指标。6.2试验内容
6.2.1运转性能试验
6.2.1.1减速器装配后，应进行跑合试验，试验结果应符合第5.8条的规定。6.2.1.2转向架装配后，应检查旋转角度，试验结果应符合第5.10条的规定。6.2.1.3空载试验
空载试验在制造厂试验场进行，刮板运输机应正反转各30min，试验结果应符合第5.8，5.9，5.15，5.16条的规定。
6.2.1.4噪声的测定应符合GB3768的规定。6.2.2负载试验
6.2.2.1试验碴石选用石灰石或花岗岩，其块度为500300mm约占15%，300mm以下约占85%6.2.2.2负载试验分3次进行，第一次装碴量为车箱容积的50%，第二次按车箱容积100%，第三次按车箱容积110%。在装碴端装碴后，分别卸碴，试验结果应符合第5.12，5.15条的规定。6.2.2.3搭接负载试验
在制造厂试验场进行，用2台或2台以上梭车作搭接转载试验，试验结果应符合第5.12，5.15。5.17条的规定。
6.2.3样机试制或产品作重大改进后，除完成第6.2.1，6.2.2条规定内容外，还应在制造广试验场或地下巷道按表3进行运行试验，试验结果应符合第5.12条的规定，并完成运碴石量不少于4000m的负载试验。

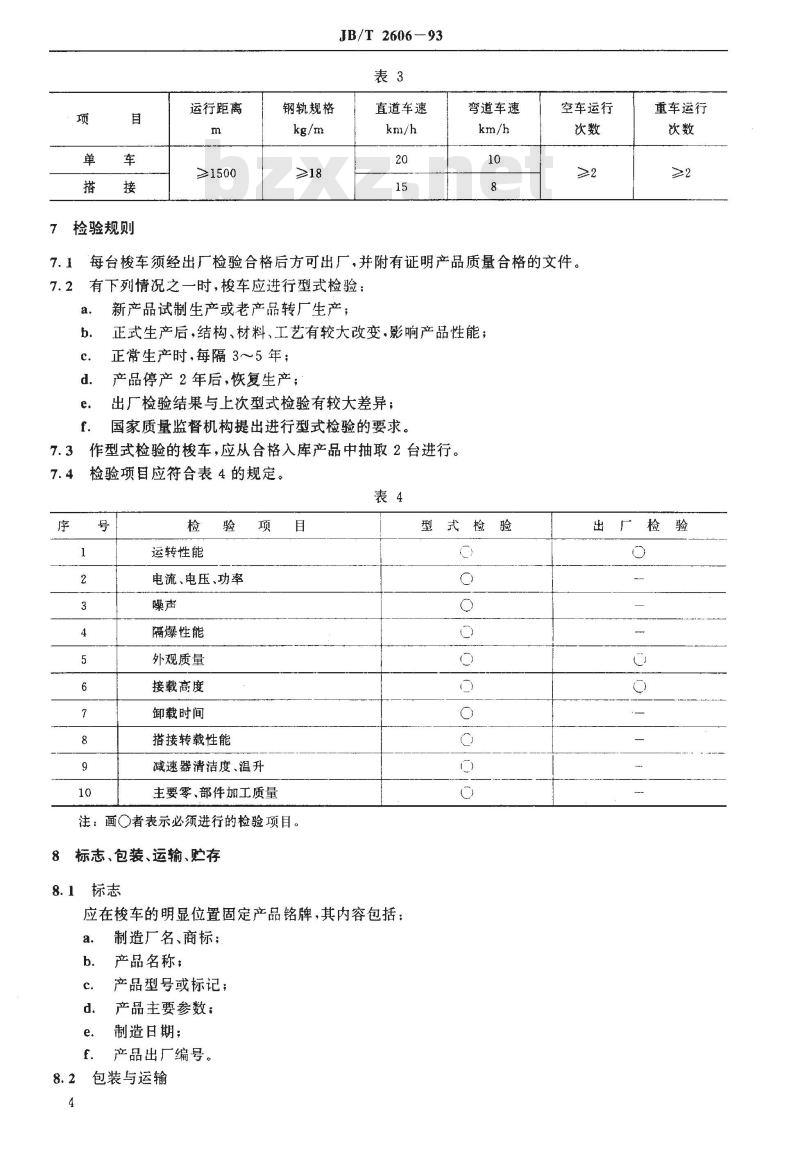

检验规则
运行距离
≥1500
钢轨规格
JB/T 2606--93
直道车速
弯道车速
空车运行
每台梭车须经出厂检验合格后方可出厂，并附有证明产品质量合格的文件。有下列情况之一时，梭车应进行型式检验：a.
新产品试制生产或老产品转厂生产；正式生产后，结构、材料、工艺有较大改变、影响产品性能；正常生产时，每隔3～5年；
产品停产2年后，恢复生产；
出厂检验结果与上次型式检验有较大差异；国家质量监督机构提出进行型式检验的要求。作型式检验的梭车，应从合格入库产品中抽取2台进行。检验项目应符合表4的规定。
运转性能
电流、电压、功率
隔爆性能
外观质量
接载高度
卸载时间
搭接转载性能
减速器清洁度、温升
主要零、部件加工质量
注：画○者表示必须进行的检验项目。8
标志、包装、运输、贮存
应在梭车的明显位置固定产品铭牌，其内容包括：a.
制造厂名、商标；
产品名称：
产品型号或标记：
产品主要参数；
制造日期；
产品出厂编号。
包装与运输
型式检验
重车运行
JB/T2606-93
8.2.1梭车的外露加工表面应涂防锈油后方可包装。8.2.2梭车裸装，应符合GB/T13384的规定。8. 2. 3
梭车包装应符合水陆运输要求。梭车包装箱的储运图示标志应符合GB191的规定。8.2.4
随机技术文件用塑料袋包装后与随机备件、工具另外装入木箱内，木箱应固定在梭车车箱内。8.2.6产品随机技术文件
产品使用说明书（包括易损件图样），a.
装箱单；
c．产品质量合格证明书。
梭车起吊时，必须在起吊位置上起吊。梭车运输时，必须固定牢靠。8.2.7
8.3贮存
产品如不立即发运或投入使用，应贮存在仓库内，每6个月应检查一次，并重新涂油防锈。如放于露天时，则应加防护措施。
9质量保证期
在用户遵守保管和使用规则的条件下，产品从制造厂发货之日起18个月或使用之日起12个月内，确因制造质量不良而不能正常工作或发生损坏，制造厂应无偿为用户维修和更换零、部件（不含易损件）。
附加说明：
本标准由全国矿山机械标准化技术委员会提出。本标准由石家庄矿山机械研究所归口。本标准由江西矿山机械厂负责起草。本标准主要起草人漆立方、杨凤君、叶奎良。5
