中华人民共和国电子工业行业标准SJ/T10135~10137—91
温差电致冷组件
1991-04-02发布
1991-07-01实施

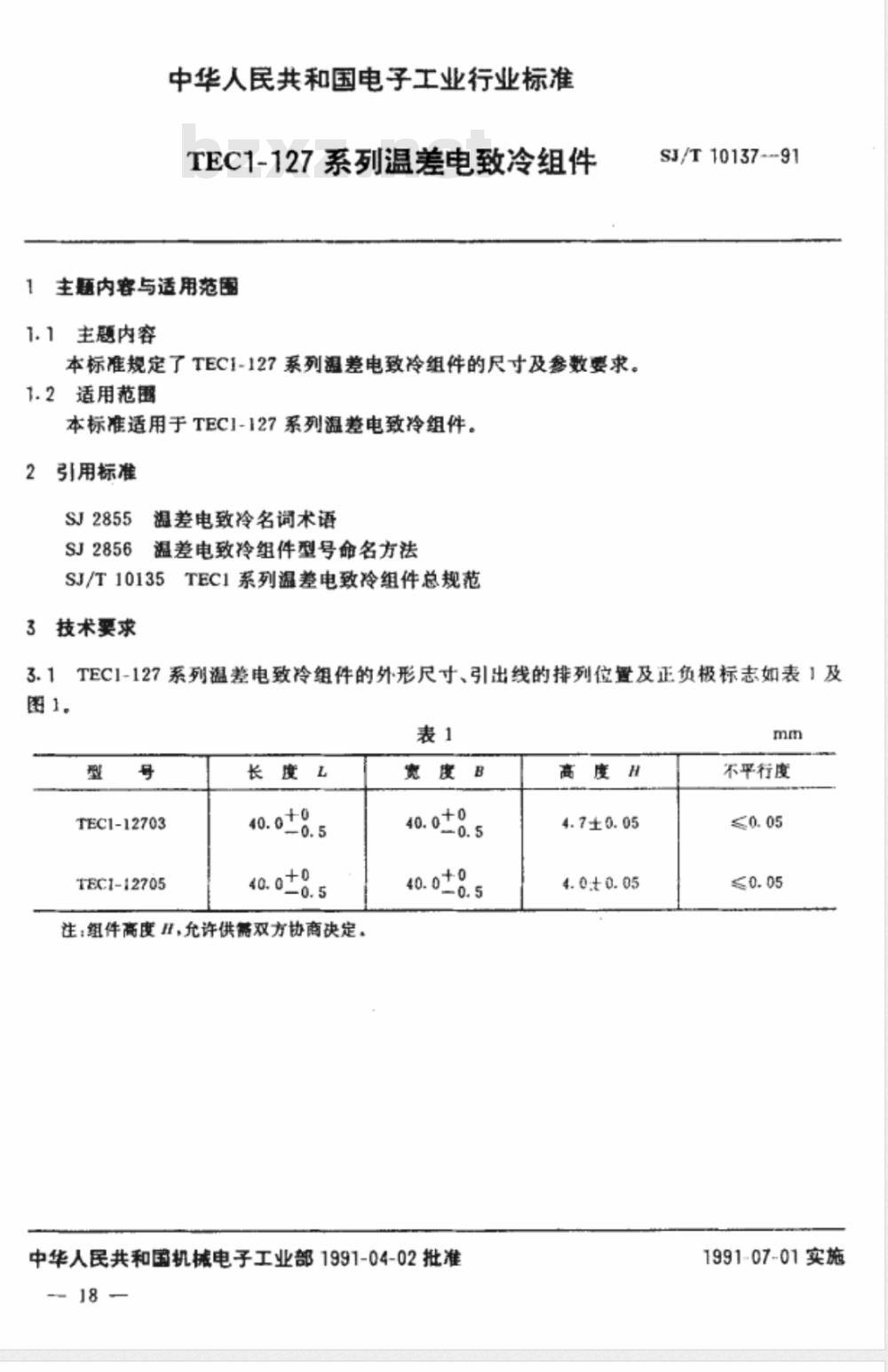

中华人民共和国电子工业行业标准TEC1-127系列温差电致冷组件
主题内容与适用范围
1.1主题内容
本标准规定了TEC1-127系列温差电致冷组件的尺寸及参数要求。1.2适用范围
本标准适用于TEC1-127系列温差电致冷组件。引用标准
SJ2855
SJ2856
温差电致冷名词术语
温差电致冷组件型号命名方法
SJ/T10135TEC1系列温差电致冷组件总规范3技术要求www.bzxz.net
SJ/T10137-91
3.1TEC1-127系列温差电致冷组件的外形尺寸、引出线的排列位置及正负极标志如表1及图1。
TEC1-12703
TEC1-12705
长度L
40. 0±8.5
注：组件高度，允许供需双方协商决定。宽度B
中华人民共和国机械电子工业部1991-04-02批准18
4.7±0.05
4. 0± 0. 05
不平行度
1991-07-01实施
SJ/T10137-91

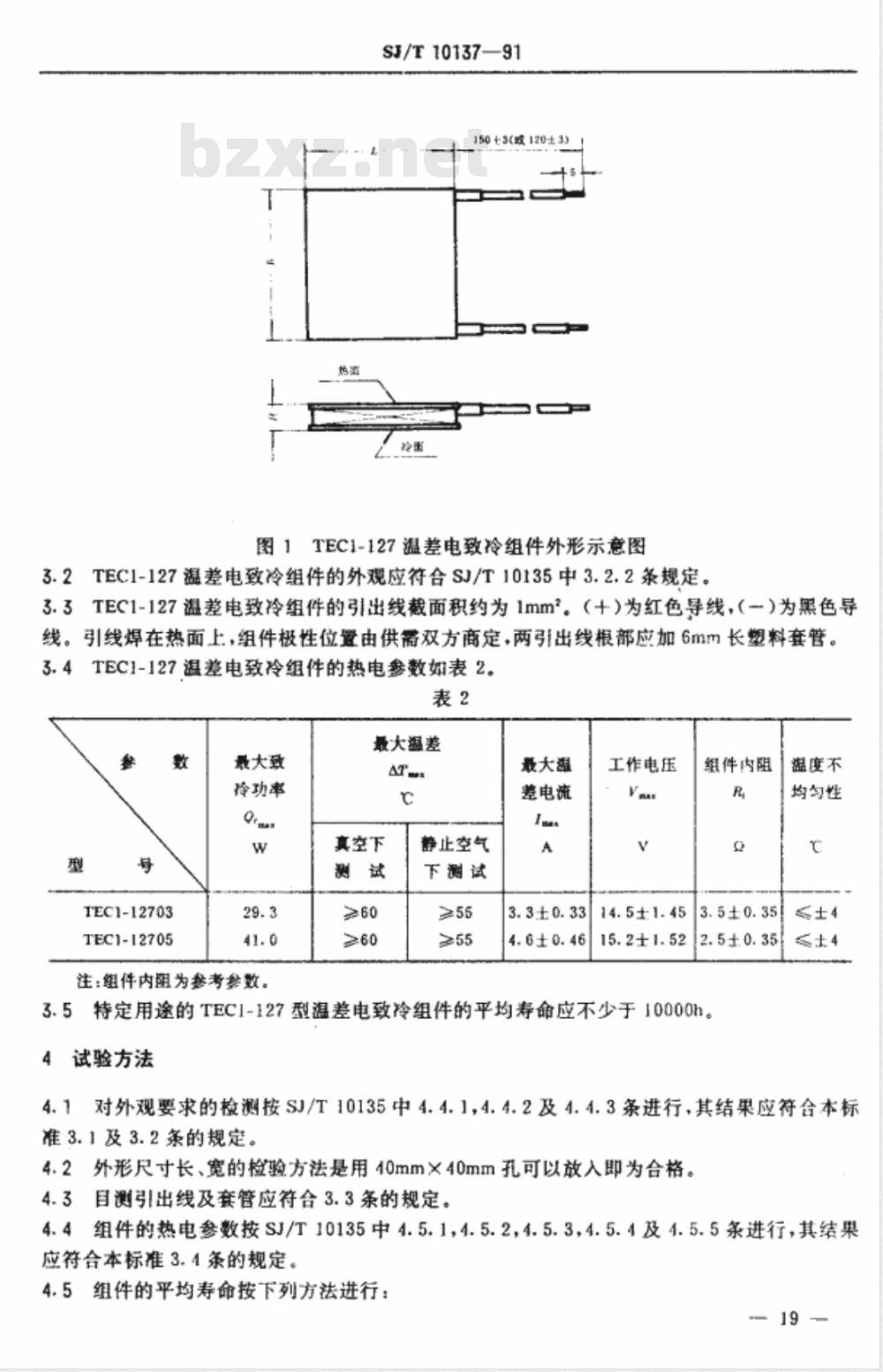

图1TEC1-127温差电致冷组件外形示意图3.2TEC1-127温差电致冷组件的外观应符合SJ/T10135中3.2.2条规定。3.3TEC1-127温差电致冷组件的引出线截面积约为1mm。（十）为红色导线，（一）为黑色导线。引线焊在热面上，组件极性位由供需双方商定，两引出线根部应加6mm长塑料套管。3.4TEC1-127温差电致冷组件的热电参数如表2。表2
TEC1-12703
TEC1-12705
最大致
玲功率
注：组件内阻为参考参数。
最大温差
真空下
静止空气
下测试
最大湖
差电流
3.3±0.33
4.6±0.46
工作电压
14.5±1.45
15.2±1.52
组件内阻
3.5±0.35
2.5±0.35
3.5特定用途的TEC1-127型温差电致冷组件的平均寿命应不少于10000h。4试验方法
温度不
均匀性
≤±4
感±4
4.1对外观要求的检测按SJ/T10135中4.4.1，4.4.2及4.4.3条进行，其结果应符合本标准3.1及3.2条的规定。
4.2外形尺寸长、宽的检验方法是用40mm×40mm孔可以放入即为合格。4.3目测引出线及套管应符合3.3条的规定。4.4组件的热电参数按SJ/T10135中4.5.1，4.5.2，4.5.3，4.5.4及4.5.5条进行，其结果应符合本标准3.4条的规定。
4.5组件的平均寿命按下列方法进行：19

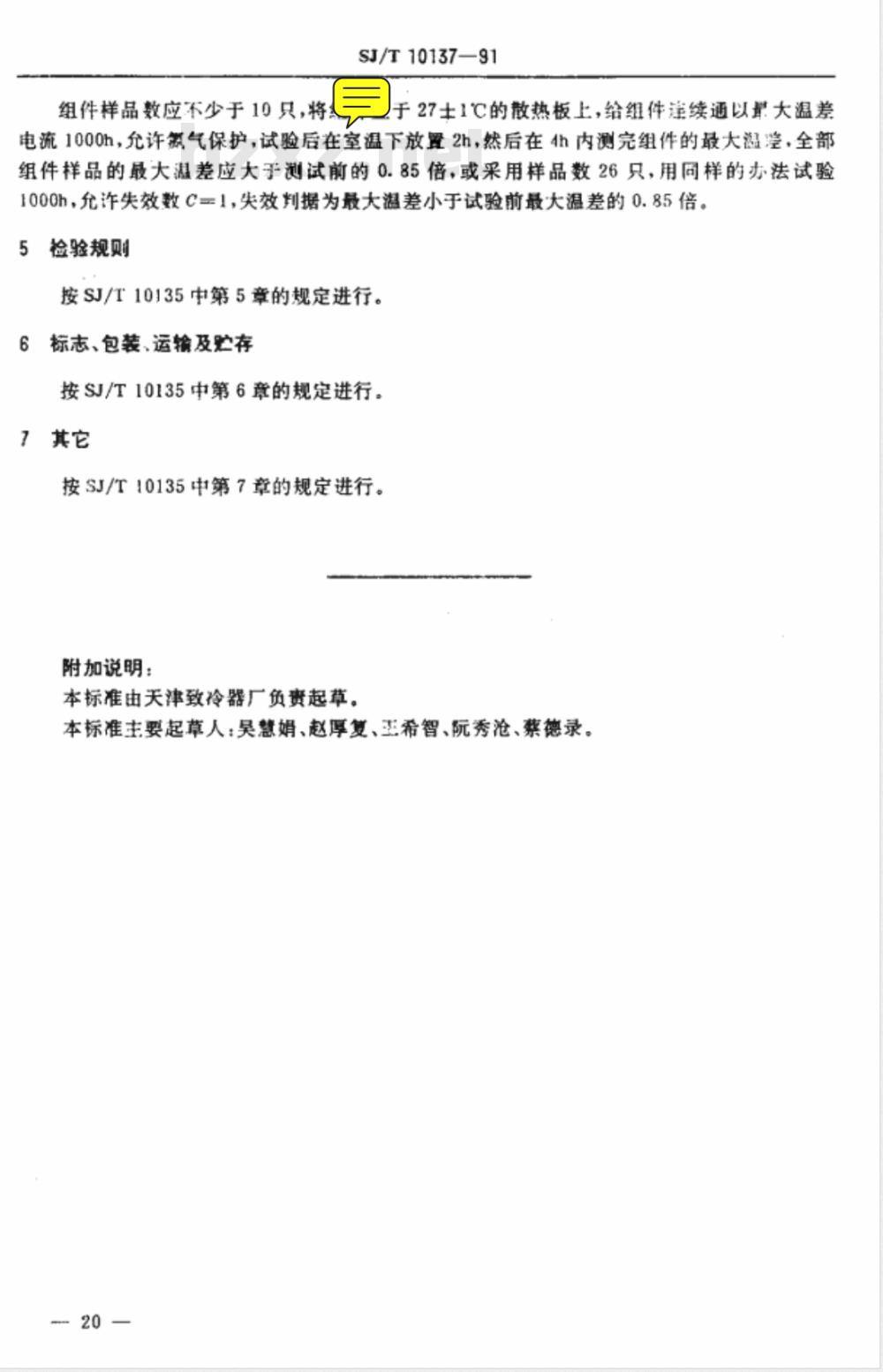

组件样品数应不少于10只，将
SJ/T10137—91
27士1℃的散热板上，给组件谨续通以量大温差电流1000h，允许氰气保护，试验后在室温下放置2h，然后在4h内测完组件的最大温，全部组件样品的最大温差应大于测试前的0.85倍，或采用样品数26只，用同样的办法试验1000h，允许失效数C=1，失效判据为最大溢差小于试验前最大温差的0.85倍。5检验规则
按SJ/T10135中第5章的规定进行。标志、包装、运输及贮存
按SJ/T10135中第6章的规定进行。7其它
按SJ/T10135中第7章的规定进行。附加说明：
本标准由关津致冷器厂负责起草。本标准主要起草人：吴慧婿、赵厚复、至希智、阮秀沧、蔡德录。20
