【电子行业标准(SJ)】 ３０ＭＨｚ～１ＧＨｚ声音和电视信号的电缆分配系统 分支器质量分等标准

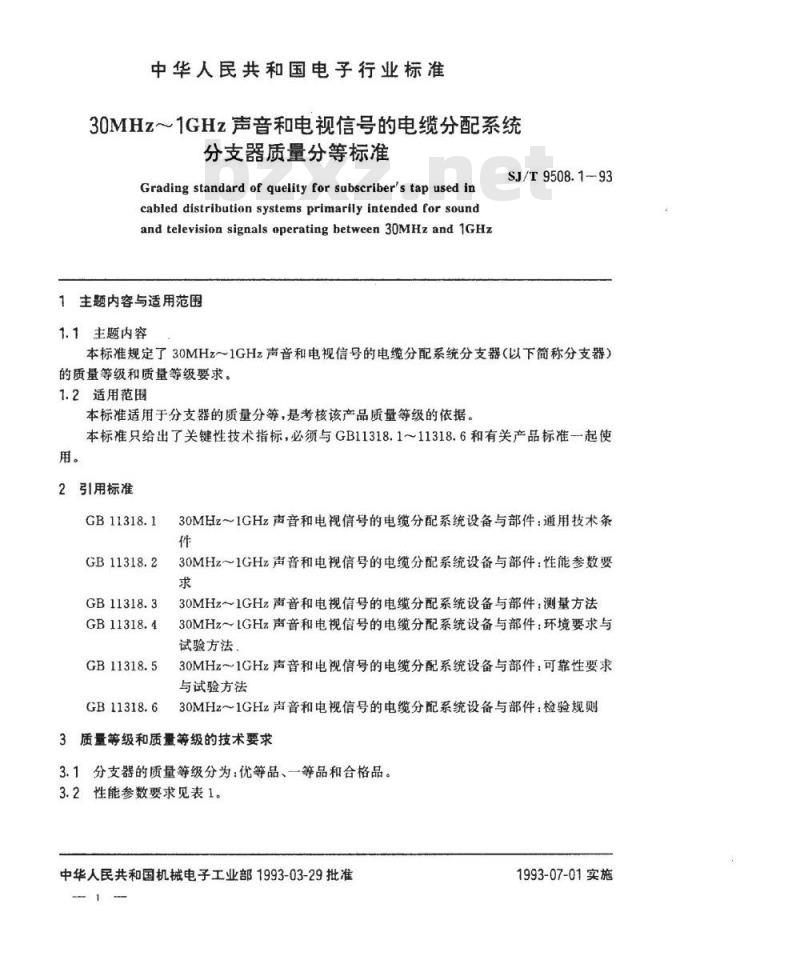

中华人民共和国电子行业标准
30MHz～1GHz声音和电视信号的电缆分配系统分支器质量分等标准
Grading standard of quelity for subscriber's tap used incabled distribution systems primarily intended for soundand television signals operating between 30MHz and 1GHz1主题内容与适用范围
1.1主题内容
SJ/T9508.1-93
本标准规定了30MHz～1GHz声音和电视信号的电缆分配系统分支器（以下简称分支器）的质量等级和质量等级要求。
1.2适用范围
本标准适用于分支器的质量分等，是考核该产品质量等级的依据。本标准只给出了关键性技术指标，必须与GB11318.1～11318.6和有关产品标准起使用。
2引用标准
GB 11318.1
GB11318.2
GB11318.3
GB11318.4
GB11318.5
GB 11318.6
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：通用技术条件
30MHz~1GHz声音和电视信号的电缆分配系统设备与部件：性能参数要求
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：测量方法30MHzIGHz声音和电视信号的电缆分配系统设备与部件：环境要求与试验方法，
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：可靠性要求与试验方法

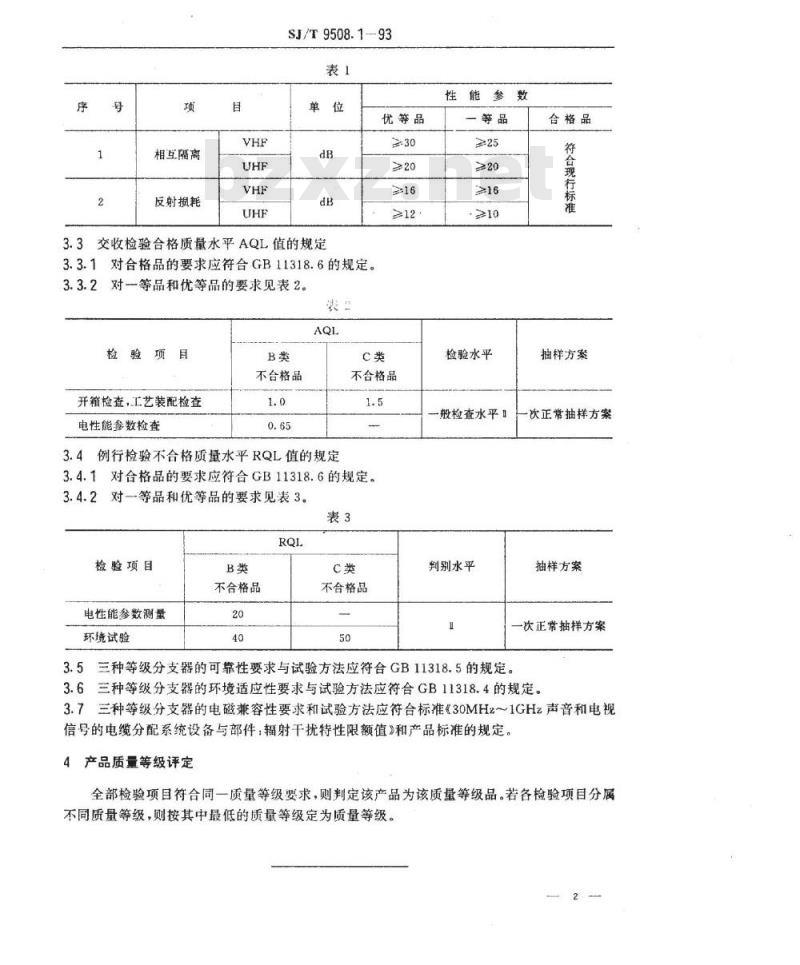

30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：检验规则3质量等级和质量等级的技术要求3.1分支器的质量等级分为：优等品、一等品和合格品。3.2性能参数要求见表1。
中华人民共和国机械电子工业部1993-03-29批准1993-07-01实施
相互隔离
反射损耗
SJ/T9508.1-93
优等品
3.3交收检验合格质量水平AQL值的规定3.3.1对合格品的要求应符合GB11318.6的规定。3.3.2
对一等品和优等品的要求见表2。表？Www.bzxZ.net
检验项目
开箱检查，工艺装配检查
电性能参数检查
不合格品
3.4例行检验不合格质量水平RQL值的规定C类
不合格品
3.4.1对合格品的要求应符合GB11318.6的规定。3.4.2对等品和优等品的要求见表3。表3
检验项目
电性能参数测量
环境试验
不合格品
不合格品
性能参数
一等品
检验水平
一般检查水平1
判别水平
3.5三种等级分支器的可靠性要求与试验方法应符合GB11318.5的规定。合格品
符合现行标准
抽样方案
次正常抽样方案
抽样方案
一次正常抽样方案
3.6三种等级分支器的环境适应性要求与试验方法应符合GB11318.4的规定。3.7三种等级分支器的电磁兼容性要求和试验方法应符合标准《30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：辐射干扰特性限额值》和产品标准的规定。4产品质量等级评定

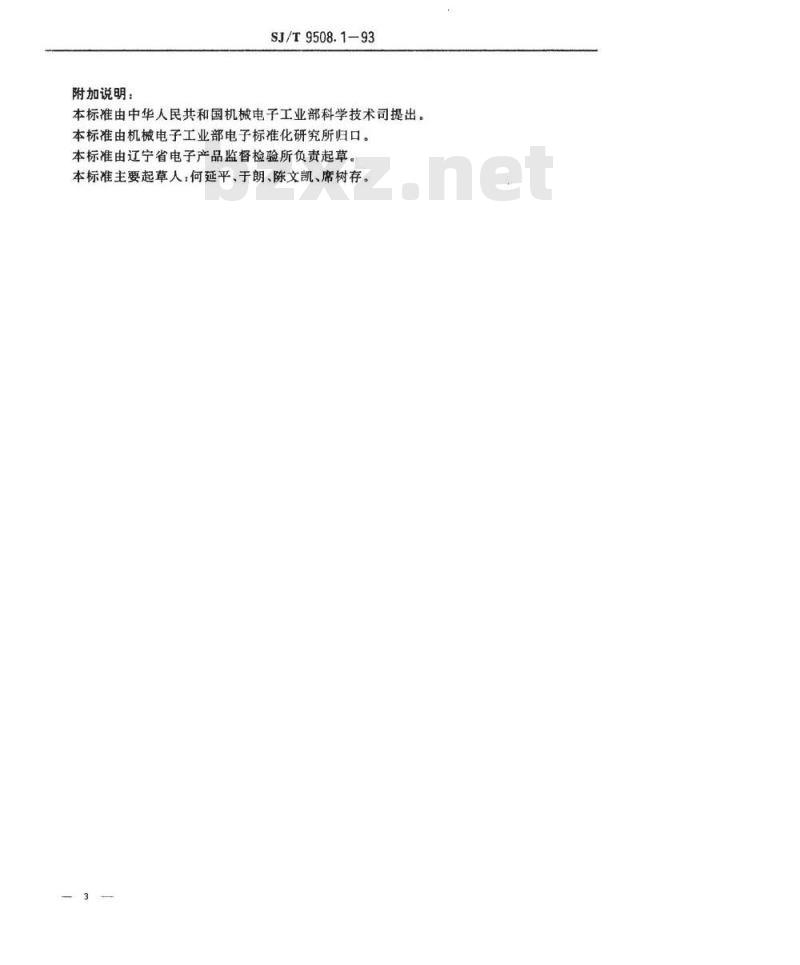

全部检验项目符合同一质量等级要求，则判定该产品为该质量等级品。若各检验项目分属不同质量等级，则按其中最低的质量等级定为质量等级。附加说明：
SJ/T9508.1-93
本标准由中华人民共和国机械电子工业部科学技术司提出本标准由机械电子工业部电子标准化研究所归口。本标准由辽宁省电子产品监督检验所负责起草。本标准主要起草人：何延平、于朗、陈文凯、席树存。3
