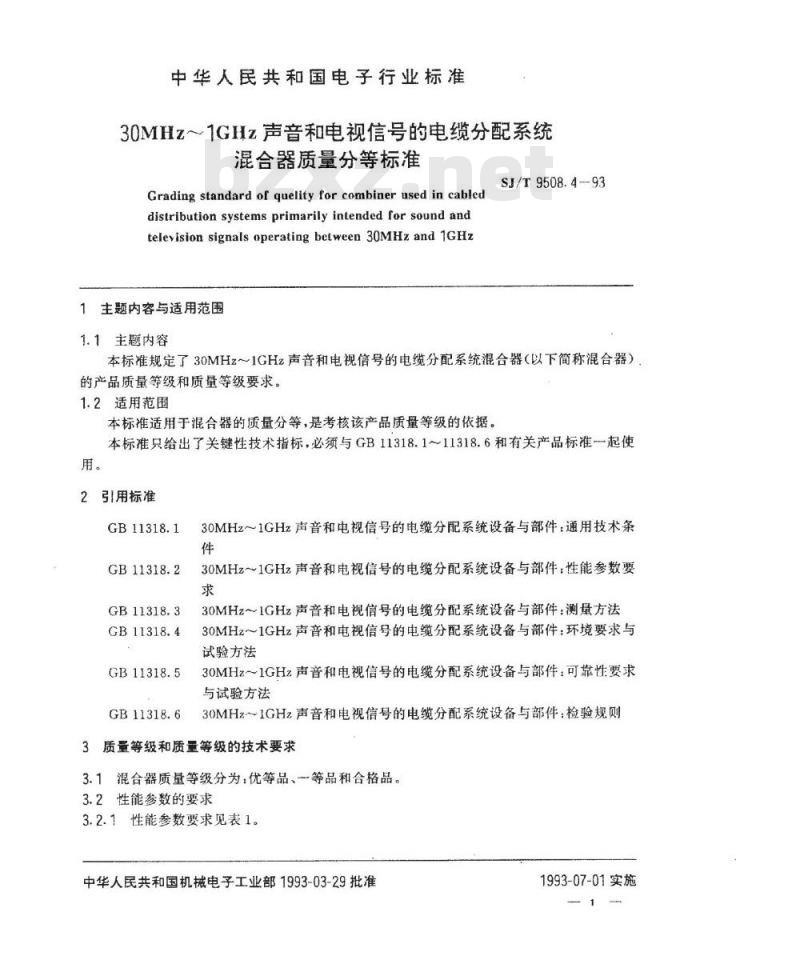

中华人民共和国电子行业标准
30MHz～1GHz声音和电视信号的电缆分配系统混合器质量分等标准
Grading standard of quelity for combiner used in cableddistribution systems primarilyintended for sound andtelevisionsignalsoperating between30MHzandGHz1主题内容与适用范围
1.1主题内容
SJ/T9508.4-93
本标准规定了30MHz～1GHz声音和电视信号的电缆分配系统混合器（以下简称混合器）的产品质量等级和质量等级要求。1.2适用范围
本标准适用于混合器的质量分等，是考核该产品质量等级的依据。本标准只给出了关键性技术指标，必须与GB11318.1~11318.6和有关产品标准起使用。
2引用标准
GB11318.1
GB11318.2
GB11318.3
GB11318.4
GB11318.5
GB11318.6
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：通用技术条件
30MHz~1GHz声音和电视信号的电缆分配系统设备与部件：性能参数要求
30MHz1GHz声音和电视信号的电缆分配系统设备与部件：测量方法30MHz1GHz声音和电视信号的电缆分配系统设备与部件：环境要求与试验方法
30MHz1GHz声音和电视信号的电缆分配系统设备与部件：可靠性要求与试验方法
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：检验规则3质量等级和质量等级的技术要求3.1混合器质量等级分为：优等品、一等品和合格品。3.2性能参数的要求

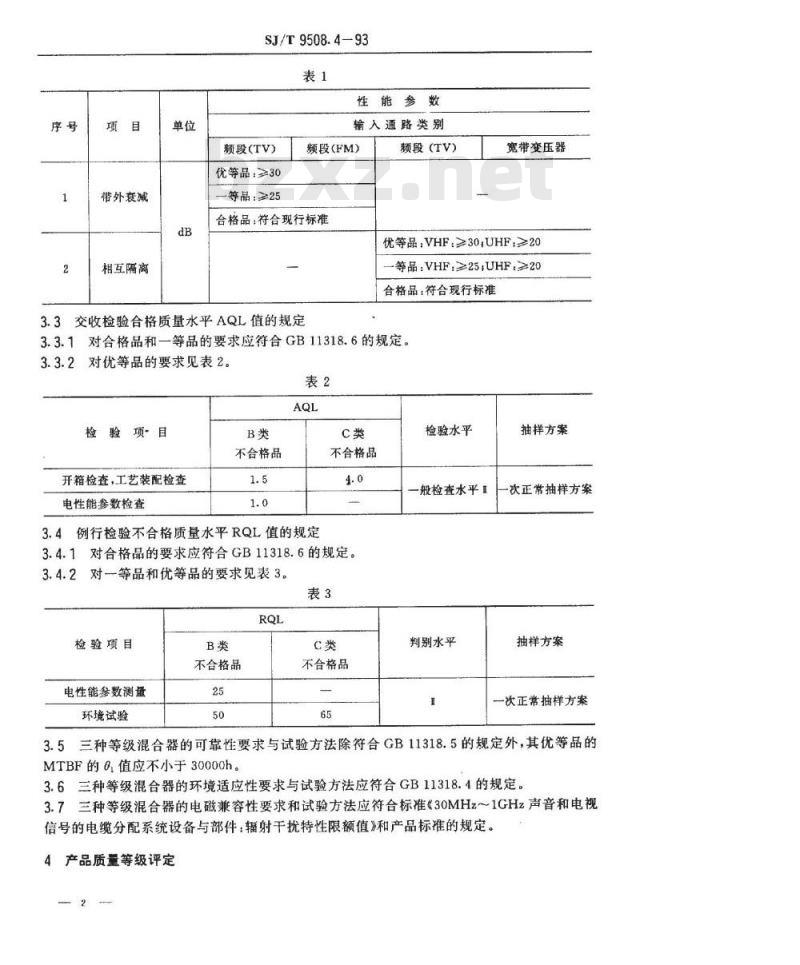

3.2.1性能参数要求见表1。
中华人民共和国机械电子工业部1993-03-29批准1993-07-01实施
带外衰减
相互隔离
SJ/T9508.4-93
性能参数wwW.bzxz.Net
输入通路类别
频段(TV)
优等品：≥30
一等品：≥25
频段(FM)
合格品：符合现行标准
3.3交收检验合格质量水平AQL值的规定频段(TV）
宽带变压器
优等品：VHF：≥30，UHF：≥20等品VHF：≥25;UHF.≥20
合格品：符合现行标准
3.3.1对合格品和一等品的要求应符合GB11318.6的规定。3.3.2对优等品的要求见表2。
检验项目
开箱检查，工艺装配检查
电性能参数检查
不合格品
3.4例行检验不合格质量水平RQL值的规定C类
不合格品
3.4.1对合格品的要求应符合GB11318.6的规定。3.4.2对一等品和优等品的要求见表3。表3
检验项目
电性能参数测量
环境试验
不合格品
不合格品
检验水平
般检查水平
判别水平
抽样方案
次正常抽样方案
抽样方案
一次正常抽样方案
3.5三种等级混合器的可靠性要求与试验方法除符合GB11318.5的规定外，其优等品的MTBF的6,值应不小于30000h。
3.6三种等级混合器的环境适应性要求与试验方法应符合GB11318.4的规定。3.7三种等级混合器的电磁兼容性要求和试验方法应符合标准《30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：辐射干扰特性限额值》和产品标准的规定。4产品质量等级评定

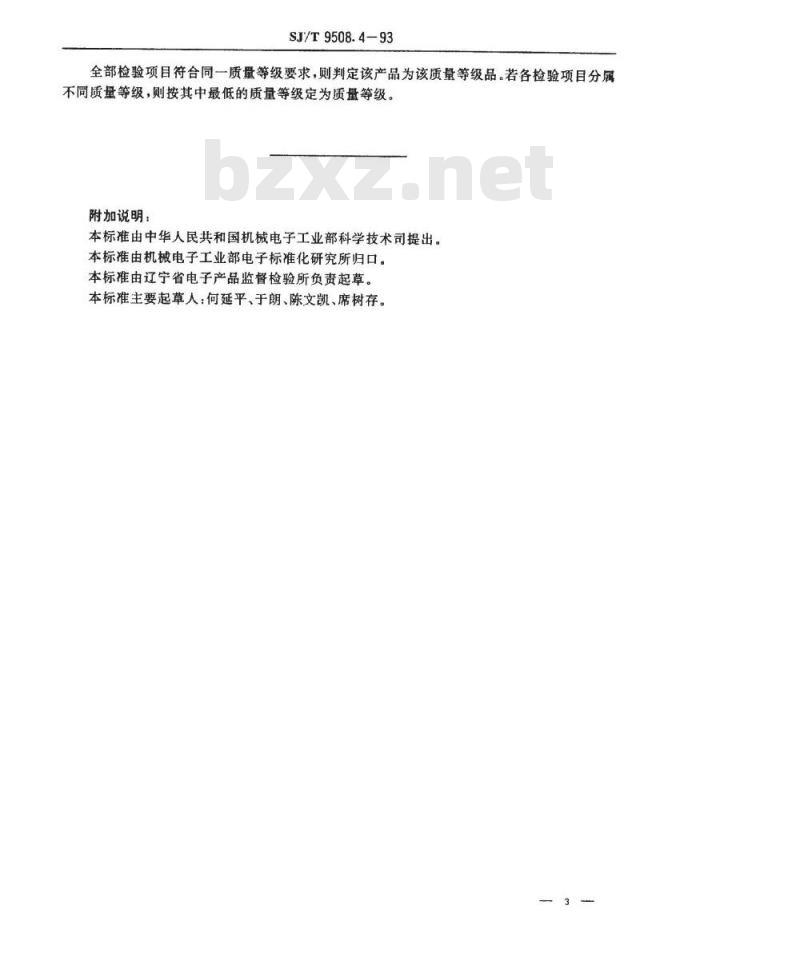

SJ/T9508.4-93
全部检验项目符合同一质量等级要求，则判定该产品为该质量等级品。若各检验项目分属不同质量等级，则按其中最低的质量等级定为质量等级附加说明：
本标准由中华人民共和国机械电子工业部科学技术司提出。本标准由机械电子工业部电子标准化研究所归口。本标准由辽宁省电子产品监督检验所负责起草。本标准主要起草人：何延平、于朗、陈文凯、席树存。3
