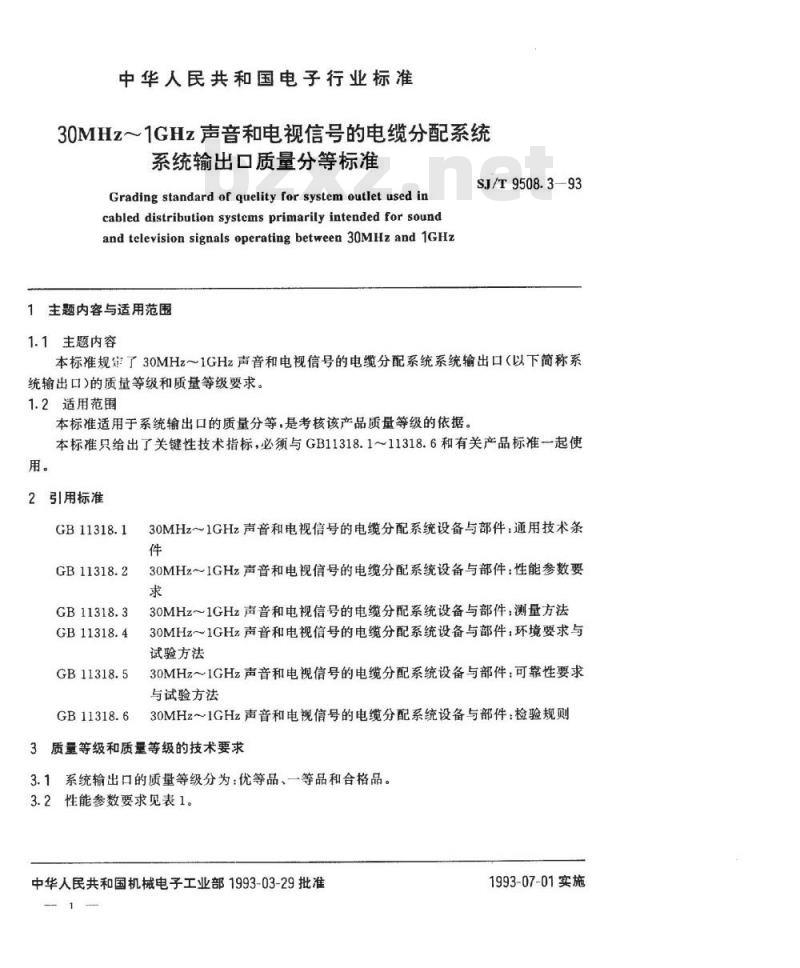

【电子行业标准(SJ)】 ３０ＭＨｚ～１ＧＨｚ声音和电视信号的电缆分配系统 系统输出口质量分等标准

中华人民共和国电子行业标准
30MHz～1GHz声音和电视信号的电缆分配系统系统输出口质量分等标准
Grading standard of quelity for system outlet used incabled distribution systems primarily intended for soundand television signals operating between 30MHz and 1GHz1主题内容与适用范围
1.1主题内容
SJ/T9508.3—93
本标准规定了30MHz～1GHz声音和电视信号的电缆分配系统系统输出口（以下简称系统输出口）的质量等级和质量等级要求。1.2适用范围
本标准适用于系统输出口的质量分等，是考核该产品质量等级的依据。本标准只给出了关键性技术指标，必须与GB11318.1～11318.6和有关产品标准一起使用。
2引用标准
GB11318.1
GB11318.2
GB11318.3
GB11318.4
GB11318.5
GB11318.6
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：通用技术条件
30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：性能参数要求
30MHz~1GHz声音和电视信号的电缆分配系统设备与部件：测量方法30MHz～1GHz声音和电视信号的电缆分配系统设备与部件，环境要求与试验方法
30MHz1GHz声音和电视信号的电缆分配系统设备与部件：可靠性要求与试验方法
30MHz1GHz声音和电视信号的电缆分配系统设备与部件：检验规则3质量等级和质量等级的技术要求3.1系统输出口的质量等级分为：优等品、一等品和合格品。3.2性能参数要求见表1。
中华人民共和国机械电子工业部1993-03-29批准1993-07-01实施

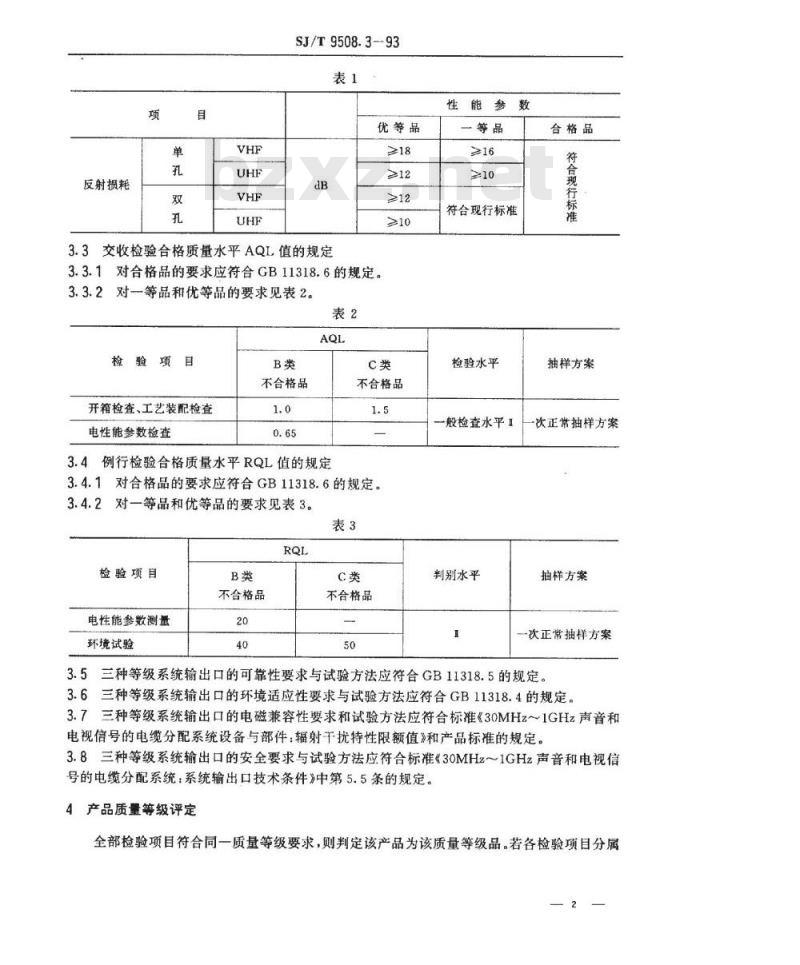

反射损耗
SJ/T9508.3-93
优等品
3.3交收检验合格质量水平AQL值的规定3.3.1对合格品的要求应符合GB11318.6的规定。3.3.2对一等品和优等品的要求见表2。表2
检验项自
开箱检查、工艺装配检查
电性能参数检查
不合格品
3.4例行检验合格质量水平RQL值的规定>12
不合格品
3.4.1对合格品的要求应符合GB11318.6的规定。3.4.2对一等品和优等品的要求见表3。表3
检验项目
电性能参数测量
环境试验
不合格品
不合格品
性能参数
一等品
符合现行标准
检验水平
般检查水平1
判别水平
合格品
符合现行标准下载标准就来标准下载网
抽样方案
次正带抽样方案
抽样方案
次正常抽样方案
3.5三种等级系统输出口的可靠性要求与试验方法应符合GB11318.5的规定。3.6三种等级系统输出口的环境适应性要求与试验方法应符合GB11318.4的规定。3.7三种等级系统输出口的电磁兼容性要求和试验方法应符合标准《30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：辐射干扰特性限额值》和产品标准的规定。3.8三种等级系统输出口的安全要求与试验方法应符合标准《30MHz1GHz声音和电视信号的电缆分配系统：系统输出口技术条件》中第5.5条的规定。4产品质量等级评定

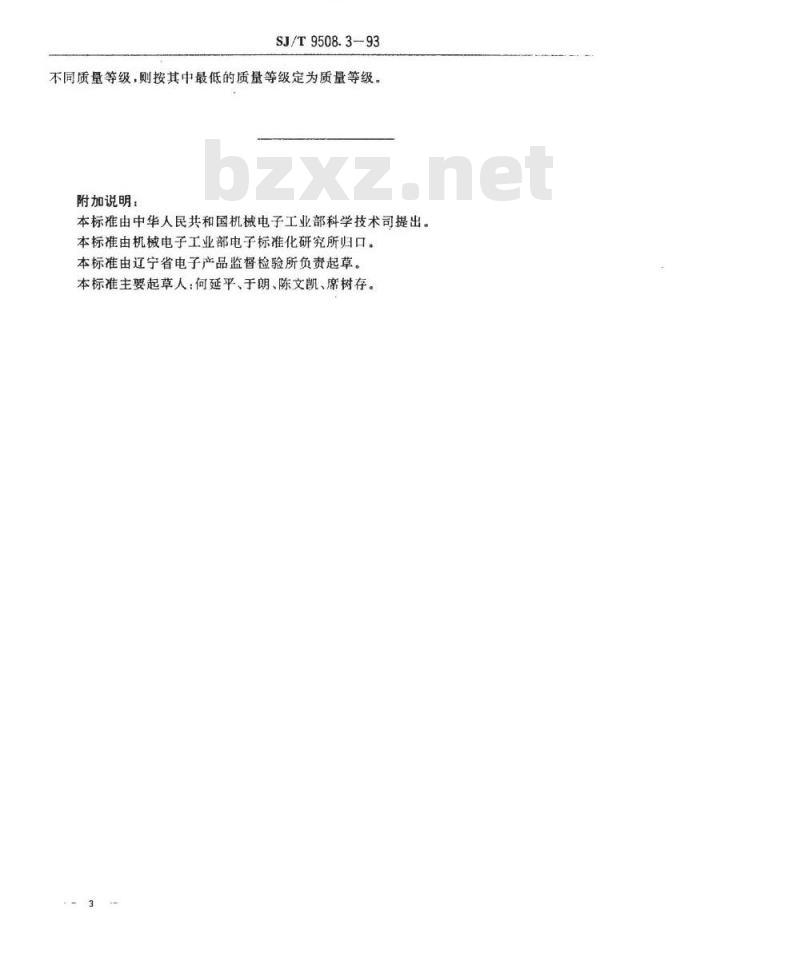

全部检验项目符合同一质量等级要求，则判定该产品为该质量等级品。若各检验项目分属SJ/T9508.3-93
不同质量等级，则按其中最低的质量等级定为质量等级。附加说明：
本标准由中华人民共和国机械电子工业部科学技术司提出。本标准由机械电子工业部电子标准化研究所归口。本标准由辽宁省电子产品监督检验所负责起草。本标准主要起草人：何延平、于朗、陈文凯、席树存。
