标准号:
SJ/T 9507-1993
标准名称:
电视差转机质量分等标准
标准类别:
电子行业标准(SJ)
标准状态:
现行-
发布日期:
1993-03-29 -
实施日期:
1993-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
205.91 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了电视差转机的质量等级和质量等级的要求。本标准适用于电视差转机,是考核电视差转机质量等级的依据。本标准必须与第2章中引用的标准一起使用。 SJ/T 9507-1993 电视差转机质量分等标准 SJ/T9507-1993

部分标准内容:

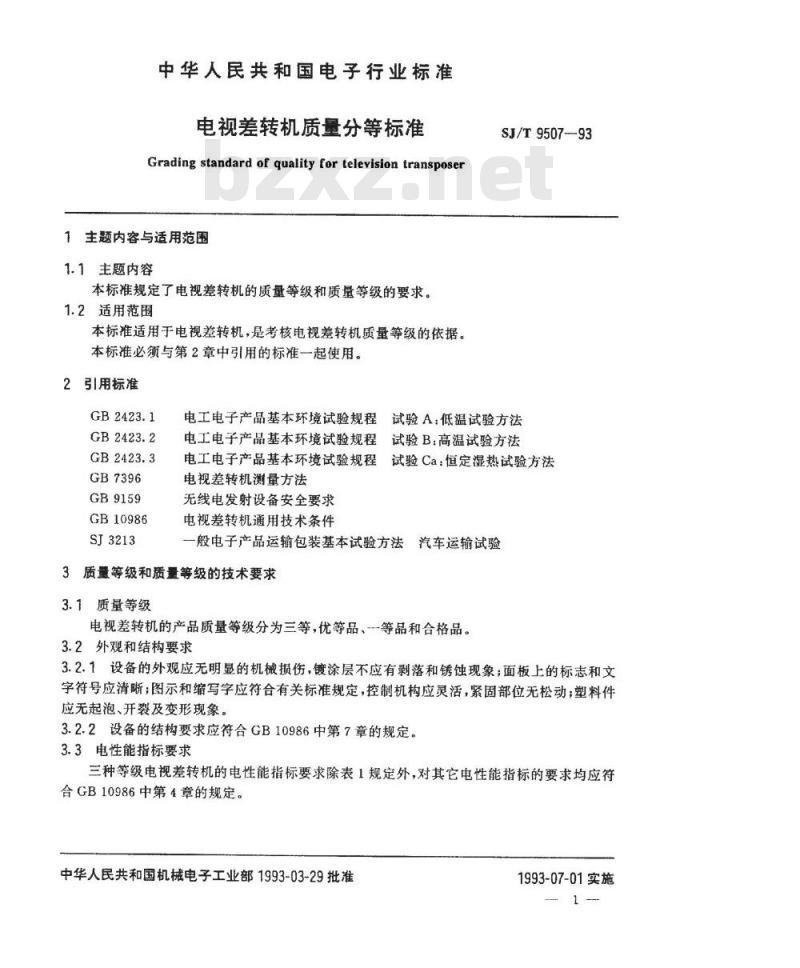

中华人民共和国电子行业标准
电视差转机质量分等标准
Grading standard of quality for television transposer1主题内容与适用范围
1.1主题内容bzxZ.net
本标准规定了电视差转机的质量等级和质量等级的要求。1.2适用范围
本标准适用于电视差转机,是考核电视差转机质量等级的依据。本标准必须与第2章中引用的标准一起使用。2引用标准
GB7396
GB9159
GB10986
SJ3213
SJ/T9507-93
电工电子产品基本环境试验规程试验A:低温试验方法
电工电子产品基本环境试验规程电工电子产品基本环境试验规程电视差转机测量方法
无线电发射设备安全要求
电视差转机通用技术条件
试验B:高温试验方法
试验Ca:恒定湿热试验方法
一般电子产品运输包装基本试验方法法汽车运输试验
3质量等级和质量等级的技术要求3.1质量等级
电视差转机的产品质量等级分为三等,优等品、一等品和合格品。3.2外观和结构要求
3.2.1设备的外观应无明显的机械损伤,镀涂层不应有剥落和锈蚀现象;面板上的标志和文字符号应清晰:图示和缩写字应符合有关标准规定,控制机构应灵活,紧固部位无松动;塑料件应无起泡、开裂及变形现象。
3.2.2设备的结构要求应符合GB10986中第7章的规定。3.3电性能指标要求
三种等级电视差转机的电性能指标要求除表1规定外,对其它电性能指标的要求均应符合GB10986中第4章的规定。
中华人民共和国机械电子工业部1993-03-29批准1993-07-01实施

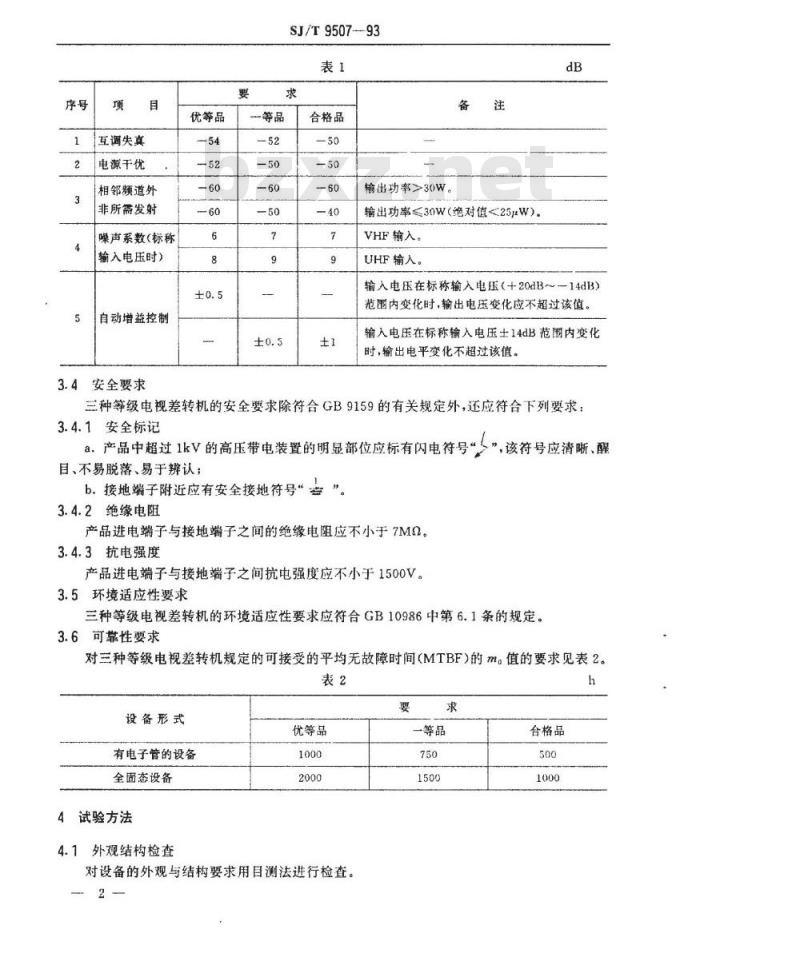

互调失真
电源干优
相邻频道外
非所需发射
噪声系数(标称
输入电压时)
自动增益控制
3.4安全要求
优等品
SJ/T9507-93
一等品
合格品
输出功率>30W。
输出功率≤30W(绝对值<25μW)。VHF输入。
UHF输入。
输入电压在标称输入电压(+20dB~—14dB)范围内变化时,输出电压变化应不超过该值。输入电压在标称输入电压士14dB范围内变化时,输出电平变化不超过该值。三种等级电视差转机的安全要求除符合GB9159的有关规定外,还应符合下列要求3.4.1安全标记
一”,该符号应清晰、醒
a,产品中超过1kV的高压带电装置的明显部位应标有闪电符号“目、不易脱落、易于辨认;
b.接地端子附近应有安全接地符号“”3.4.2绝缘电阻
产品进电端子与接地端子之间的绝缘电阻应不小于7MQ。3.4.3抗电强度
产品进电端子与接地端子之间抗电强度应不小于1500V。3.5环境适应性要求
三种等级电视差转机的环境适应性要求应符合GB10986中第6.1条的规定。3.6可靠性要求
对三种等级电视差转机规定的可接受的平均无故障时间(MTBF)的m。值的要求见表2。表2
设备形式
优等品
有电子管的设备
全固态设备
试验方法
4.1外观结构检查
对设备的外观与结构要求用目测法进行检查。2
一等品
合格品

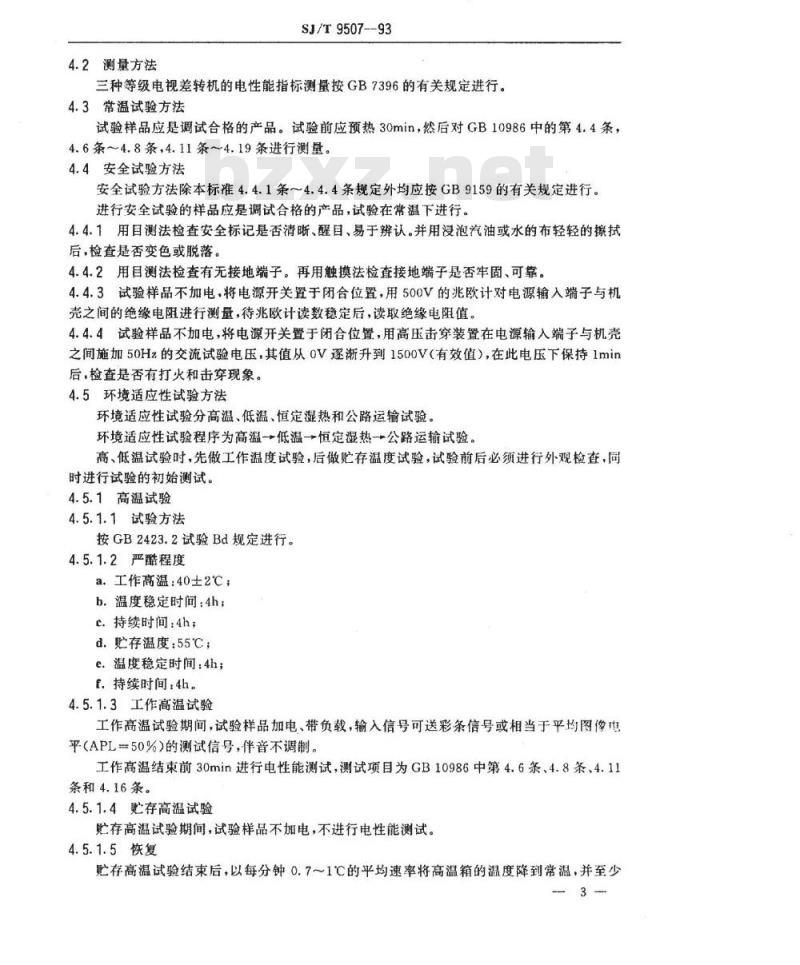

4.2测量方法
SJ/T9507--93
三种等级电视差转机的电性能指标测量按GB7396的有关规定进行。4.3常温试验方法
试验样品应是调试合格的产品。试验前应预热30min,然后对GB10986中的第4.4条,4.6条~4.8条,4.11条~4.19条进行测量。4.4安全试验方法
安全试验方法除本标准4.4.1条~4.4.4条规定外均应按GB9159的有关规定进行。进行安全试验的样品应是调试合格的产品,试验在常温下进行。4.4.1用目测法检查安全标记是否清晰、醒目、易于辨认。并用浸泡汽油或水的布轻轻的擦拭后,检查是否变色或脱落。
4.4.2用目测法检查有无接地端子。再用触摸法检查接地端子是否牢固、可靠。4.4.3试验样品不加电,将电源开关置于闭合位置,用500V的兆欧计对电源输入端子与机壳之间的绝缘电阻进行测量,待兆欧计读数稳定后,读取绝缘电阻值。4.4.4试验样品不加电,将电源开关置于闭合位置,用高压击穿装置在电源输入端子与机壳之间施加50Hz的交流试验电压,其值从0V逐渐升到1500V(有效值),在此电压下保持1min后,检查是否有打火和击穿现象。4.5环境适应性试验方法
环境适应性试验分高温、低温、恒定湿热和公路运输试验。环境适应性试验程序为高温→低温→恒定湿热→公路运输试验。高、低温试验时,先做工作温度试验,后做贮存温度试验,试验前后必须进行外观检查,向时进行试验的初始测试。
4.5.1高温试验
4.5.1.1试验方法
按GB2423.2试验Bd规定进行。
4.5.1.2严酷程度
a.工作高温:40士2℃
b.温度稳定时间:4h;
c.持续时间:4h;
d贮存温度:55℃;
e.温度稳定时间:4h;
f.持续时间:4h。
4.5.1.3工作高温试验
工作高温试验期间,试验样品加电、带负载,输入信号可送彩条信号或相当于平均图中平(APL=50%)的测试信号,伴音不调制。工作高温结束前30min进行电性能测试,测试项目为GB10986中第4.6条、4.8条、4.11条和4.16条。
4.5.1.4贮存高温试验
贮存高温试验期间,试验样品不加电,不进行电性能测试。4.5.1.5恢复
贮存高温试验结束后,以每分钟0.7~1C的平均速率将高温箱的温度降到常温,并至少3

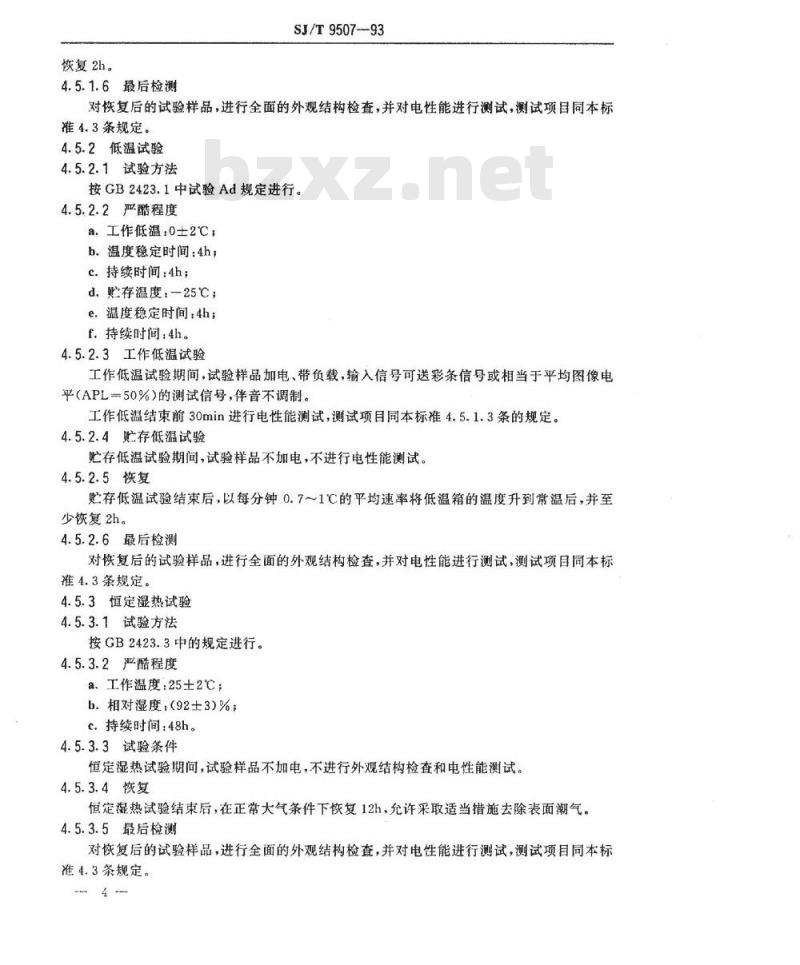

恢复2h。
4.5.1.6最后检测
SJ/T9507-93
对恢复后的试验样品,进行全面的外观结构检查,并对电性能进行测试,测试项目同本标准4.3条规定。
4.5.2低温试验
4.5.2.1试验方法
按GB2423.1中试验Ad规定进行。4.5.2.2严酷程度
a.工作低温:0士2℃;
b.温度稳定时间:4h;
c.持续时间:4h;
d.览存温度,-25℃;
e.温度稳定时间:4h;
f.持续时间:4h。
4.5.2.3工作低温试验
工作低温试验期间,试验样品加电、带负载,输入信号可送彩条信号或相当于平均图像电平(APL一50%)的测试信号,伴音不调制。工作低温结束前30min进行电性能测试,测试项目同本标准4.5.1.3条的规定。4.5.2.4忙存低温试验
览存低温试验期间,试验样品不加电,不进行电性能测试。4.5.2.5恢复
贮存低温试验结束后,以每分钟0.7~1℃的平均速率将低温箱的温度升到常温后,并至少恢复2h。
4.5.2.6最后检测
对恢复后的试验样品,进行全面的外观结构检查,并对电性能进行测试,测试项目同本标准4.3条规定。
4.5.3恒定湿热试验
4.5.3.1试验方法
按GB2423.3中的规定进行。
4.5.3.2严酷程度
a.工作温度:25±2℃;
b.相对湿度:(92士3)%;
c.持续时间:48h。
4.5.3.3试验条件
恒定湿热试验期间,试验样品不加电,不进行外观结构检查和电性能测试。4.5.3.4恢复
恒定湿热试验结束后,在正常大气条件下恢复12h,允许采取适当措施去除表面潮气。4.5.3.5最后检测
对恢复后的试验样品,进行全面的外观结构检查,并对电性能进行测试,测试项目同本标准4.3条规定。
4.5.4公路运输试验
SJ/T9507--93

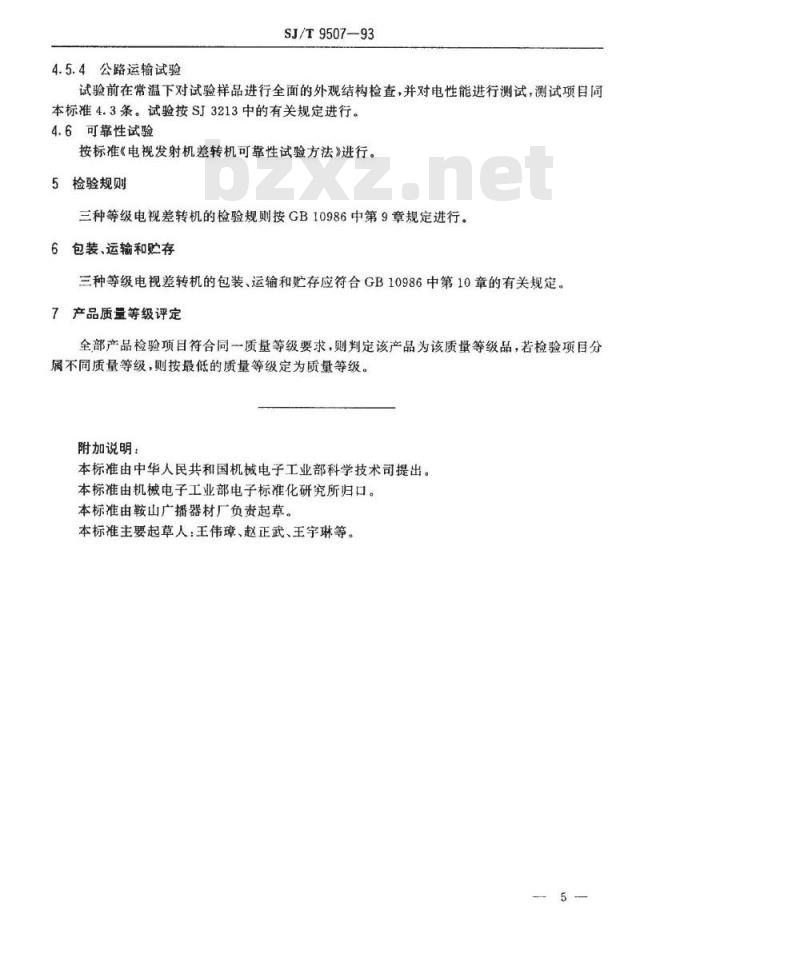

试验前在常温下对试验样品进行全面的外观结构检查,并对电性能进行测试,测试项目间本标准4.3条。试验按SJ3213中的有关规定进行。4.6可靠性试验
按标准《电视发射机差转机可靠性试验方法》进行。5检验规则
三种等级电视差转机的检验规则按GB10986中第9章规定进行。6包装、运输和贮存
三种等级电视差转机的包装、运输和贮存应符合GB10986中第10章的有关规定,7产品质量等级评定
全部产品检验项目符合同质量等级要求,则判定该产品为该质量等级品,若检验项目分属不同质量等级,则按最低的质量等级定为质量等级。附加说明:
本标准由中华人民共和国机械电子工业部科学技术司提出。本标准由机械电子工业部电子标准化研究所归口。本标准由鞍山广播器材厂负责起草。本标准主要起草人:王伟璋、赵正武、王宇琳等。5
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
